**「正常心電図の読み方を7ステップで完全マスター：2025年調査で判明した『ECG教育の落とし穴』も解説」**
心電図は医療現場の最重要モニタリングツール。しかし2025年の国際調査では、急性期医療従事者のECGスキルに大きなばらつきがあることが判明。正常心電図を体系的に読む技術を、今こそ標準化しましょう。
■ はじめに：あなたは本当に正常心電図を読めていますか？
「心電図くらい読めますよ」
多くの医療従事者がそう答えるはず。でも次の質問に即答できますか？
・QRSの正常幅は何秒以内ですか？
・正常T波が陰性になっていい誘導はどれですか？
・移行帯とは何で、正常はどの誘導にありますか？
・QTcが0.51秒の患者。次に何を確認しますか？
2025年に発表されたオーストラリアの全国調査（Chen Y, et al.）では、急性期看護師のECGスキルについて驚くべき現実が示されました。
▶ 96%の教育者が「看護師に高いECGスキルを期待している」
にもかかわらず
▶ 「自信を持っている」と感じている教育者はたった50%
DOI: https://doi.org/10.1093/eurjcn/zvaf088
これは看護師だけの問題ではありません。臨床工学技士も同様の状況にある可能性があります。
だからこそ、「正常をしっかり知ること」から始め直すことが大切です。

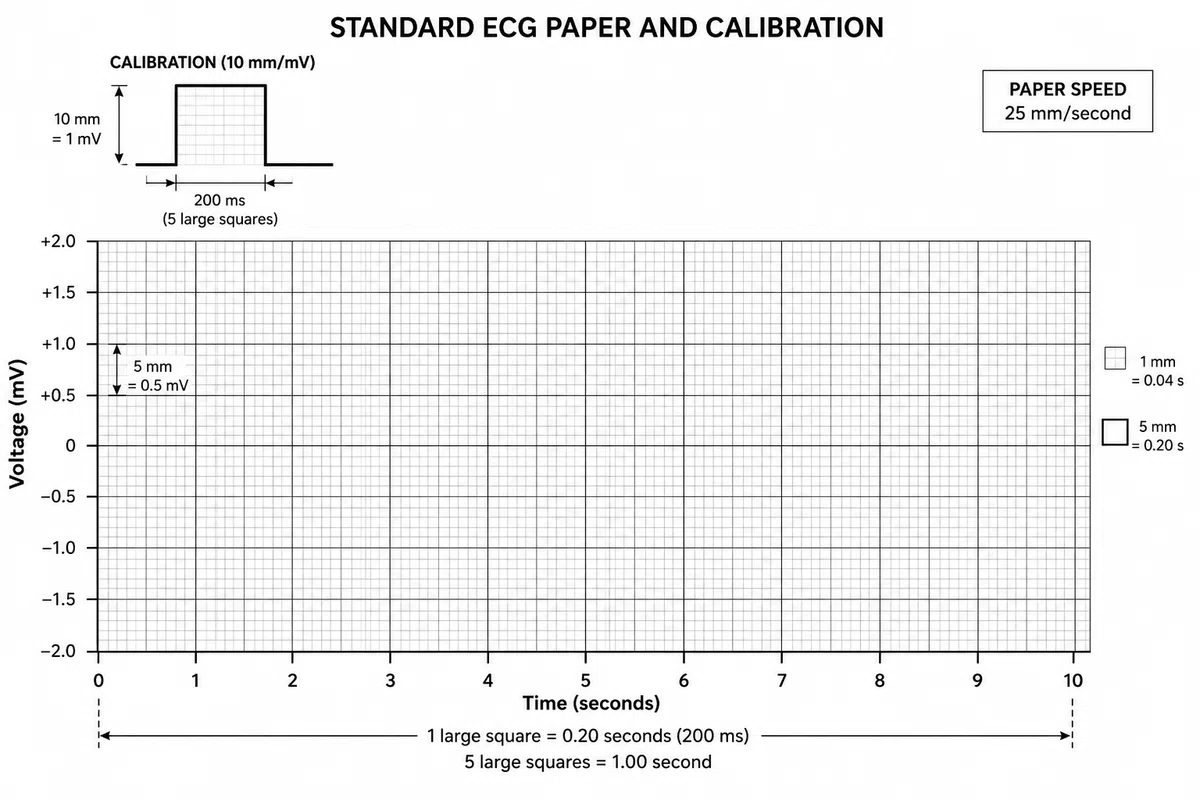

■ Step 1. 心電図を読む前に：記録条件を確認する
すべての波形計測は「標準設定」が前提です。
【記録条件の標準値】
───────────────────────────
設定 標準値 目安
───────────────────────────
紙送り速度 25 mm/秒 横1大マス（5mm）= 0.20秒
感度 10 mm/mV 縦10mm（校正波）= 1.0mV
───────────────────────────
まず校正波（記録開始時の四角い波形）を確認する習慣を。
感度が5mm/mVで記録されていると、電圧が半分に見えます。

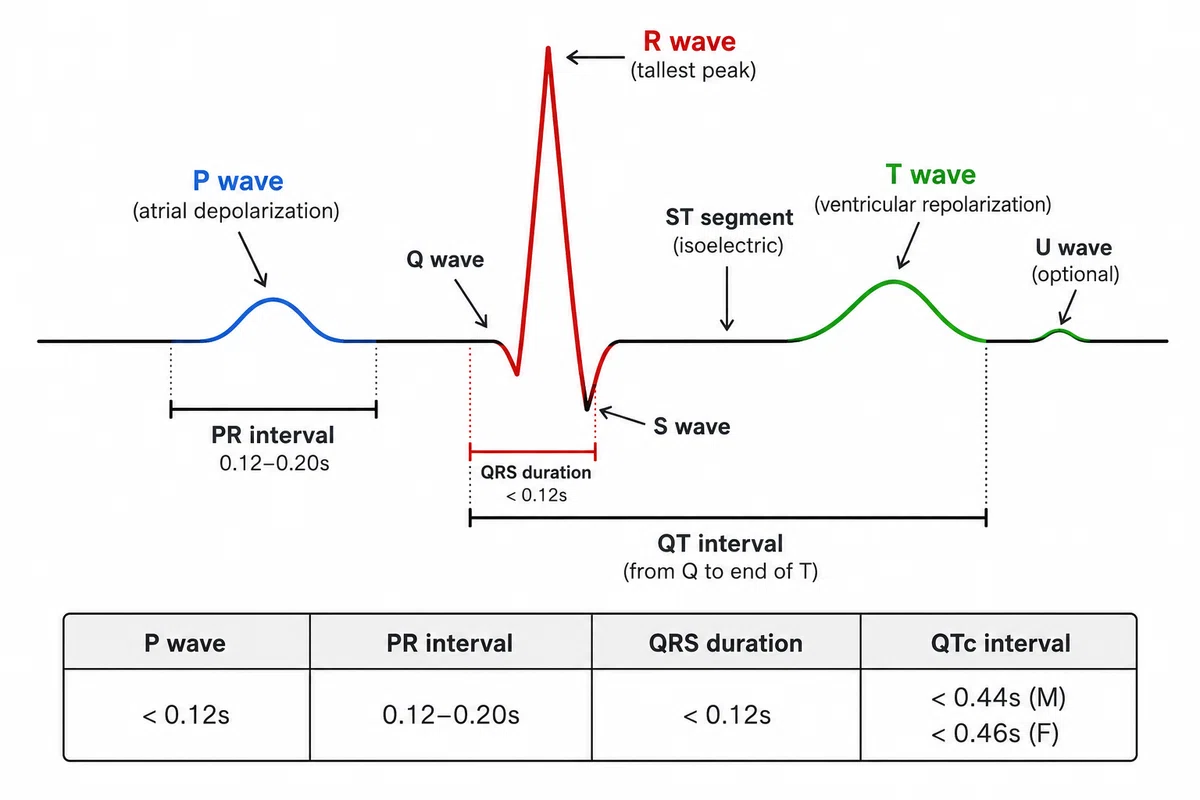

■ Step 2. 各波形の意味を理解する
【各波形とその意義】
P波 → 心房の脱分極（洞結節 → 房室結節への興奮）
QRS波 → 心室の脱分極（His束 → プルキンエ線維 → 心室筋）
T波 → 心室の再分極（心外膜側から心内膜側へ回復）
ST部分 → 心室全体が興奮中（正常 = 等電位）
U波 → プルキンエ線維の再分極（低K血症で増高）
【正常値一覧】
──────────────────────────────────────────
計測項目 正常値 異常の意味
──────────────────────────────────────────
P波幅 < 0.12秒 ≥0.12秒 → 心房内伝導障害・左房拡大
P波高 < 0.25mV 増高 → 右房拡大（肺性P波）
PR間隔 0.12〜0.20秒 > 0.20秒 → 1度房室ブロック
QRS幅 < 0.12秒 ≥0.12秒 → 脚ブロック
QTc（男） < 0.44秒 > 0.50秒 → Torsades de Pointesリスク
QTc（女） < 0.46秒 > 0.50秒 → 同上
──────────────────────────────────────────
■ Step 3. 正常洞調律の5条件
「正常洞調律」を厳密に定義できますか？
① P波あり（II誘導で直立・陽性）
② すべてのP波の後にQRSが続く
③ PR間隔が0.12〜0.20秒かつ一定
④ 心拍数60〜100 bpm
⑤ リズムが規則的（P-P、R-R間隔が一定）
✅ 5つすべて満たす → 正常洞調律
⚠️ 1つでも外れる → 何かの異常がある

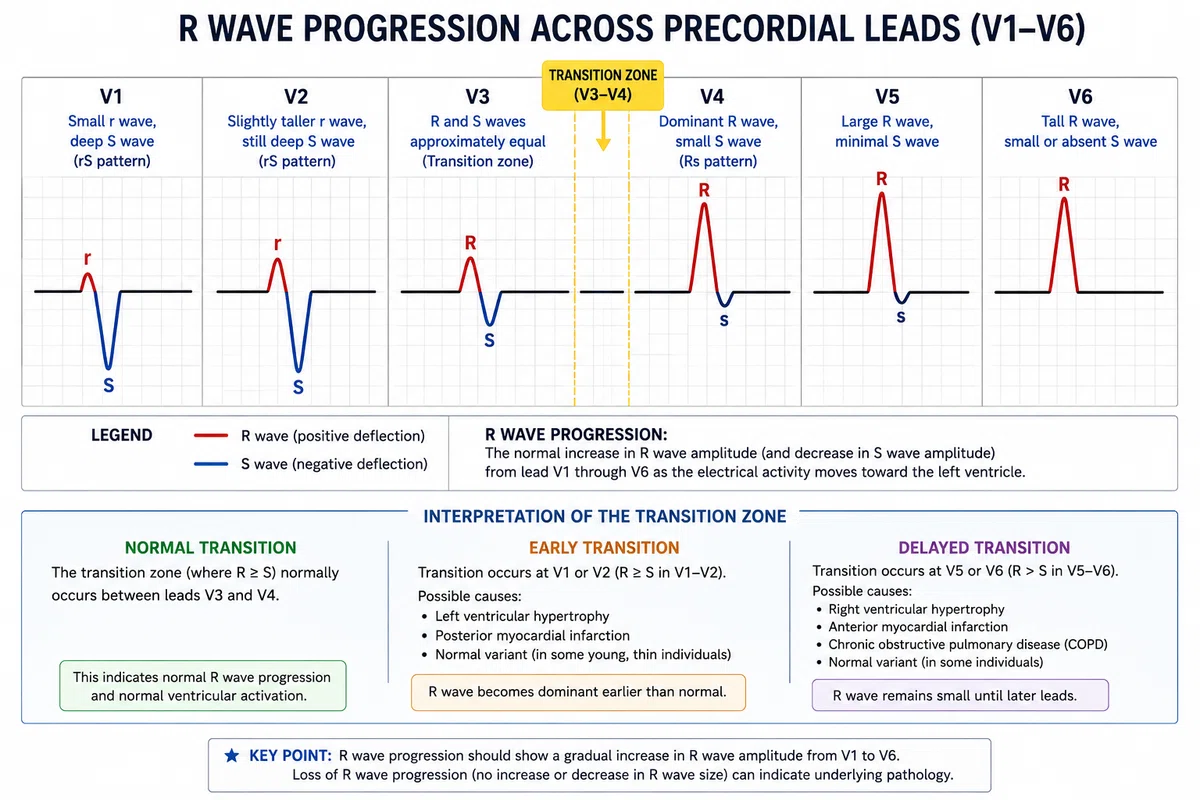

■ Step 4. R波の進行（R wave progression）とは
胸部誘導V1〜V6でのR波の高さの変化を確認します。
【正常パターン】
V1：rS型（小さなR + 深いS）
V2：rS型（R波がV1より少し大）
V3：RS型（R≒S）← ここが移行帯（正常）
V4：Rs型（R > S）
V5：Rs型（Rが大きく、Sは小）
V6：R型（ほぼR主体）
移行帯（R=Sとなる誘導）が V3〜V4 にあれば正常。
【異常な例】
・V1〜V2でR波が突出して高い → 後壁梗塞・右室肥大を疑う
・V4まで移行帯が現れない（r波が小さいまま）→ 前壁梗塞・左脚ブロックを疑う
■ Step 5. QTc（補正QT間隔）の計算と管理
QT間隔は心拍数に依存するため、心拍数で補正したQTc（補正QT）で評価します。
【Bazett式（最も広く使用）】
QTc = QT（秒） ÷ √RR間隔（秒）
【QTc評価基準】
──────────────────────────────────────────
QTc 評価
──────────────────────────────────────────
< 0.44秒（男）/ < 0.46秒（女） 正常
0.44〜0.50秒 境界域 → 経過観察・原因確認
0.50秒 ⚠️ 危険域：Torsades de Pointesリスク
─────────────────────────────────────────
【QT延長をきたす薬剤（臨床工学技士が知るべき代表例）】
・抗不整脈薬：ソタロール・アミオダロン・シベンゾリン
・抗菌薬：アジスロマイシン・フルオロキノロン系
・抗精神病薬：ハロペリドール・クエチアピン
・制吐剤：オンダンセトロン
ICU・CCUで多剤使用中の患者では、定期的なQTcモニタリングが必須です。

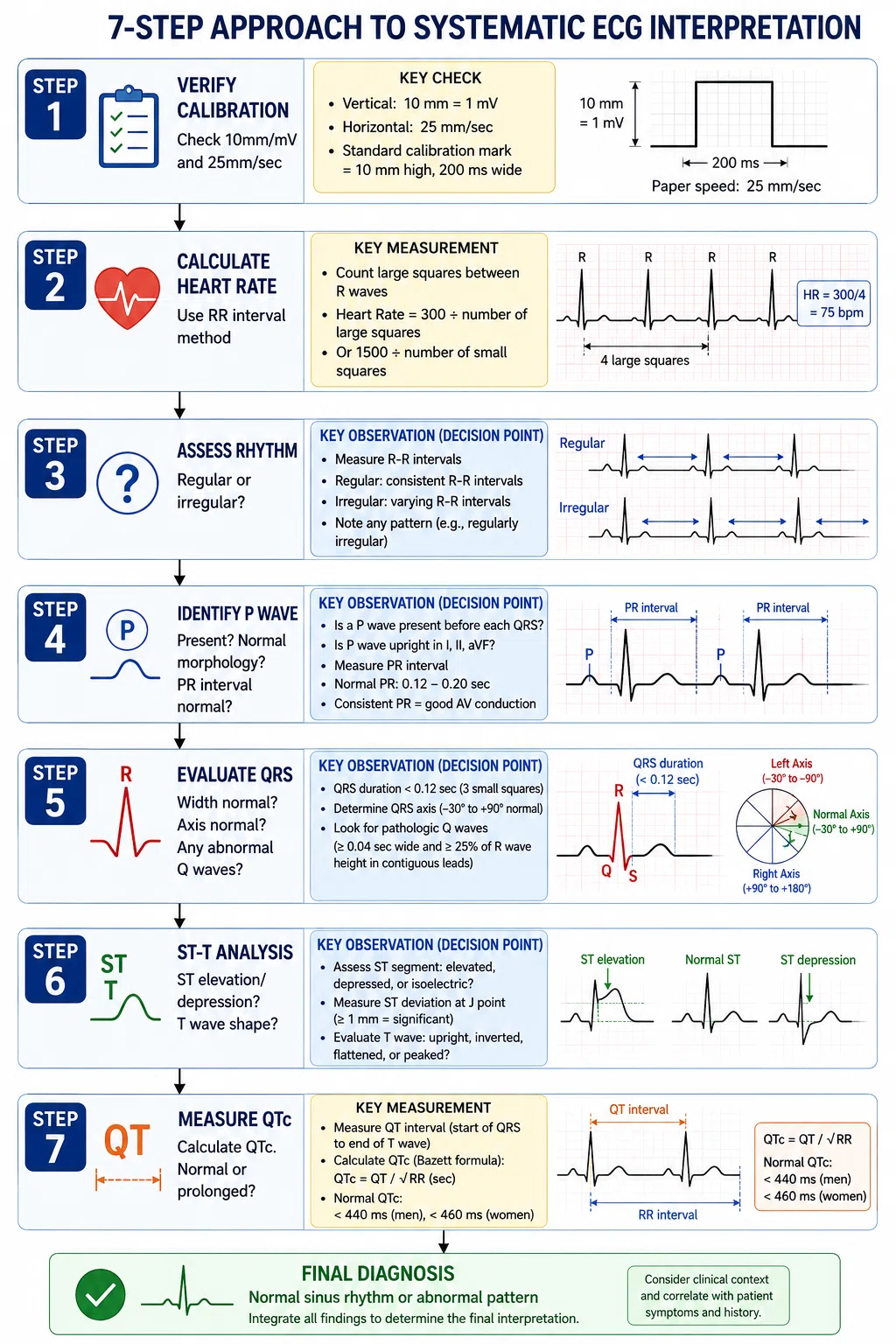

■ Step 6. 系統的読み方：7ステップアプローチ
「どこから読んでいいかわからない」をなくすための体系的手順です。
Step 1：校正波の確認
→ 10mm/mV・25mm/sec が標準か確認
Step 2：心拍数を計算
→ 60 ÷ RR間隔（秒）
または 300 ÷ RR間隔（大マス数）
Step 3：リズムの評価
→ R-R間隔が一定か？不規則か？
Step 4：P波の確認
→ II誘導で直立か・形態は均一か・PR間隔は正常か
Step 5：QRSの評価
→ 幅は正常か・軸は正常か・R波の進行は正常か・異常Q波はないか
Step 6：ST-T変化の評価
→ ST上昇/低下・T波の方向・T波の対称性
Step 7：QTcの計算
→ 異常な延長・短縮がないか
なぜ7ステップが重要か？
2025年の調査で「ECGを自分の仕事と思っていない」看護師が72%いた背景には、「どこから読めばいいかわからない」という心理的ハードルがあります。
ステップを固定することで、初心者でも体系的に読めるようになります。

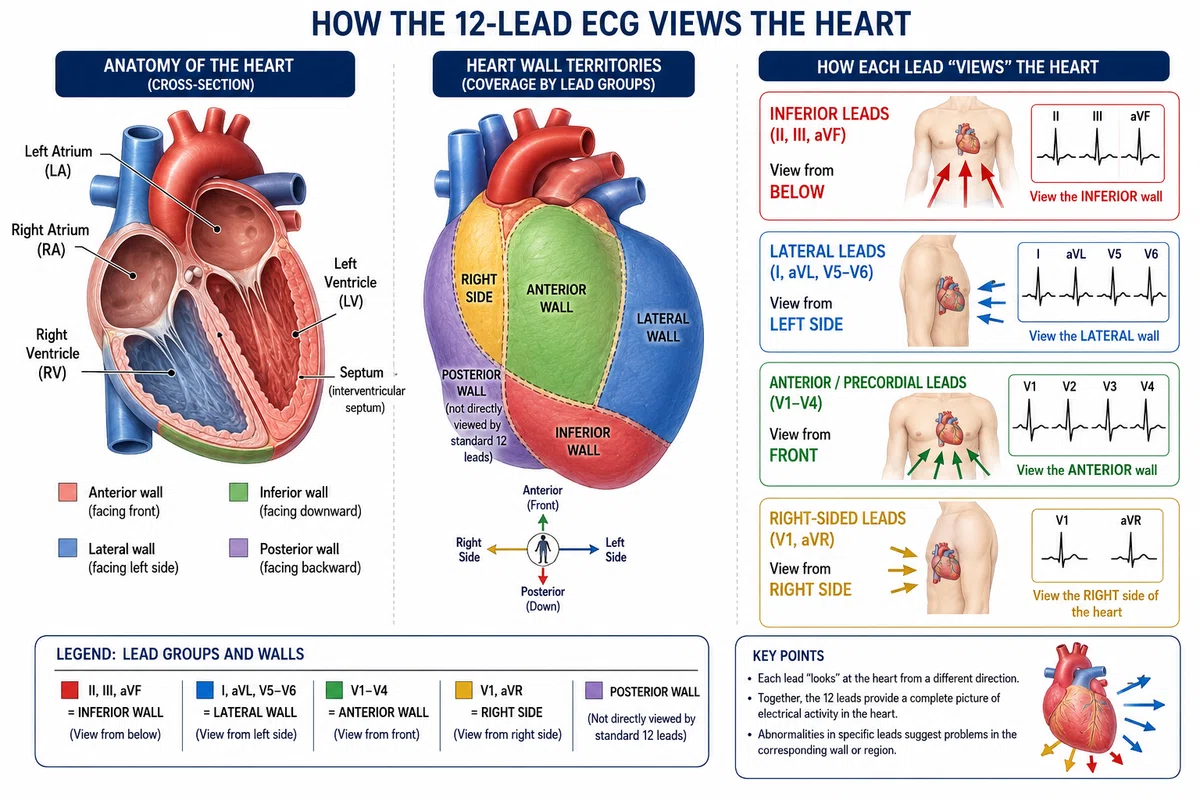

■ Step 7. 誘導の配置と意味：「どの方向から見ているか」
心電図の12誘導は、心臓を12の異なる方向から見た「ビュー」です。
【12誘導と見ている方向】
──────────────────────────────
誘導グループ 誘導 見ている方向
──────────────────────────────
下壁 II, III, aVF 下から上向き
側壁 I, aVL, V5-V6 左から右向き
前壁 V1-V4 前から後ろ向き
右室 V1, aVR 右側
──────────────────────────────
この「どこを見ているか」を理解すると、
「II, III, aVFに異常がある → 下壁に問題」という読み方が自然にできるようになります。
■ おわりに：「正常を知る」ことが患者を守る
正常心電図を確実に読める医療従事者は、異常を確実に発見できます。
2025年の研究が示す通り、「教育の標準化なしには、どれだけ意欲があってもスキルは身につかない」のです。
■ 読者への質問
心電図で「正常と思っていたら実は異常だった」という経験はありますか？
コメントで教えてください。
■ 参考文献
Chen Y, et al. Nurse educators' expectations of ECG interpretation among Australian acute care nurses. Eur J Cardiovasc Nurs. 2025;24(7):1077-1086. DOI: https://doi.org/10.1093/eurjcn/zvaf088
Braunwald's Heart Disease. 12th ed. Elsevier. 2022.
2025 ACC/AHA/ACEP/NAEMSP/SCAI Guideline for ACS. Circulation. 2025. DOI: https://doi.org/10.1161/CIR.0000000000001309
