No0066 酸性白土へのプロピレンカーボネートおよびフルボ酸添加による層間拡大挙動　　　　　　　　　　　　　― X線回折分析によるインターカレーションの初期評価 ―

katsumi pc1 mizuno

酸性白土へのプロピレンカーボネートおよびフルボ酸添加による層間拡大挙動

― X線回折分析によるインターカレーションの初期評価 ―

水野克己　工学博士

要旨

本研究では、酸性白土に対してプロピレンカーボネートおよびフルボ酸を添加し、X線回折分析（XRD）により層間距離の変化を比較した。酸性白土単独では主ピークが2θ=5.71°、d=15.5 Åであった。これに対し、プロピレンカーボネートを添加した試料では主ピークが2θ=3.91°、d=22.6 Åへ移動し、層間距離が大きく拡大した。一方、フルボ酸を添加した試料では2θ=4.69°、d=18.8 Åとなり、酸性白土単独より層間距離は増加したが、その拡大量はプロピレンカーボネートより小さかった。

この結果から、酸性白土の層間には有機分子が侵入し、層状構造を押し広げるインターカレーション挙動が生じたと考えられる。特にプロピレンカーボネートは、分子サイズが比較的小さく、極性が高く、粘土層間の交換性陽イオンや表面酸素と相互作用しやすいため、酸性白土の層間へ深く侵入した可能性が高い。一方、フルボ酸は多様な官能基を持つ有機物であるが、分子群としては大きく不均一であるため、層間全体へ均一に侵入するというより、外部表面への吸着と部分的な層間侵入が同時に起きたと推定される。

本研究は、酸性白土を単なる鉱物材料としてではなく、有機分子を取り込み、有機―無機複合体へ変化する反応性材料として捉えるための基礎的知見を示すものである。

1. はじめに

酸性白土は、スメクタイト系粘土鉱物を主成分とする天然材料であり、吸着材、脱色材、触媒担体、土壌改良材などとして利用されてきた。酸性白土の重要な特徴は、薄い板状の結晶層が積み重なった層状構造を持つことである。この層と層の間には、水分子、交換性陽イオン、有機分子などが入り込むことができる。

このように、層状鉱物の層間へ分子が入り込む現象をインターカレーションという。素人向けに言えば、粘土鉱物は「何枚もの薄い紙が重なった本」のような構造をしており、そのページとページの間へ水や有機分子が入り込むことで、本全体が少し開く。この「ページが開く」変化をX線回折分析で読み取ることができる。

本研究では、酸性白土にプロピレンカーボネートおよびフルボ酸を添加し、XRDによって層間距離の変化を調べた。目的は、これらの有機物が酸性白土層間へ侵入するかどうか、また侵入した場合にどちらがより強く層間を拡大するかを明らかにすることである。

2. 試料および方法

比較対象とした試料は、以下の3種類である。

  1. 酸性白土単独

  2. 酸性白土30に対してプロピレンカーボネート20を添加した試料

  3. 酸性白土30に対してフルボ酸20を添加した試料

各試料について、低角側のX線回折ピークを測定し、主ピークの2θ値およびd値を比較した。XRDでは、層間距離が大きくなるとピークは低角側へ移動する。したがって、2θが小さくなり、d値が大きくなる場合、層状構造の間隔が広がったと判断できる。

3. 結果

酸性白土単独では、主ピークは2θ=5.71°、d=15.5 Åであった。これは、酸性白土がもともと保持している含水状態の層間距離を示している。

プロピレンカーボネートを添加した試料では、主ピークは2θ=3.91°、d=22.6 Åとなった。酸性白土単独と比較すると、層間距離は15.5 Åから22.6 Åへ拡大しており、増加量は7.1 Åであった。これは非常に大きな変化であり、プロピレンカーボネートが酸性白土の層間へ侵入し、層状構造を大きく押し広げたことを示している。

フルボ酸を添加した試料では、主ピークは2θ=4.69°、d=18.8 Åとなった。酸性白土単独と比較すると、層間距離は3.3 Å増加した。このため、フルボ酸も酸性白土に作用し、層間距離を拡大したと判断できる。ただし、その拡大量はプロピレンカーボネート添加試料より小さかった。

以上の結果を層間距離の大きい順に整理すると、次のようになる。

プロピレンカーボネート添加酸性白土：22.6 Å
フルボ酸添加酸性白土：18.8 Å
酸性白土単独：15.5 Å

したがって、層間拡大効果は、

プロピレンカーボネート ＞ フルボ酸 ＞ 酸性白土単独

の順であった。

4. 考察

4.1 プロピレンカーボネートが層間を大きく拡大した理由

プロピレンカーボネートは、分子内に強い極性を持つ環状カーボネート化合物である。酸性白土の層間には、交換性陽イオン、水分子、表面酸素、酸処理によって生じた欠陥部位などが存在する。プロピレンカーボネートは、これらの部位と相互作用しやすい。

酸性白土を「何枚もの薄い板が重なった構造」と考えると、プロピレンカーボネートは小さくて入り込みやすく、しかも粘土表面と引き合う力を持つ分子である。そのため、板と板の間へ深く入り込み、層間を大きく押し広げたと考えられる。

今回、酸性白土単独のd値は15.5 Åであったが、プロピレンカーボネート添加により22.6 Åとなった。この7.1 Åの増加は、単なる外部表面への付着では説明しにくい。分子が層間へ入り、ある程度規則的に配置したため、XRDピークとして明確に検出されたと考えられる。

また、プロピレンカーボネート添加試料ではピーク高さも増加していた。一般に、層間が乱れるだけであればピークは弱く広がりやすい。しかし、今回のように層間距離が大きくなり、かつ明瞭なピークが得られる場合、層間に入った分子が一定の配列を作った可能性がある。これは、酸性白土―プロピレンカーボネート複合体が、単なる混合物ではなく、層間構造を持つ有機―無機複合体へ変化したことを示唆する。

4.2 フルボ酸が層間を中程度に拡大した理由

フルボ酸は、天然有機物の一種であり、カルボキシル基、フェノール性水酸基、キノン構造など多様な官能基を持つ。これらの官能基は粘土鉱物表面と相互作用しやすく、酸性白土に吸着しやすい。

しかし、フルボ酸は単一の小さな分子ではなく、大きさや構造が異なる有機分子群の集合体である。そのため、プロピレンカーボネートのように層間の奥まで均一に入り込むことは難しい。むしろ、外部表面や層間入口に吸着し、その一部が層間へ侵入したと考える方が自然である。

その結果、酸性白土単独の15.5 Åに対して、フルボ酸添加試料では18.8 Åまで層間距離が増加した。これは、フルボ酸による層間拡大が実際に起きたことを示す。しかし、プロピレンカーボネート添加時の22.6 Åには達していないため、フルボ酸の作用は「部分的な層間侵入」と「表面吸着」が組み合わさったものと解釈できる。

4.3 酸性白土の反応性

酸性白土は、酸処理や自然変質により、通常のスメクタイトよりも表面や層間に不完全な構造、すなわち欠陥や反応性部位を持ちやすい。これらの部位は、有機分子と結びつく入口になる。

本研究の結果は、酸性白土が単なる粉体ではなく、有機物を層間や表面に取り込み、構造を変化させる反応性材料であることを示している。特に、プロピレンカーボネートのような小さく極性の高い分子は層間へ深く入りやすく、フルボ酸のような大きく多官能性の有機物は、表面吸着と部分的層間侵入により複合体を形成しやすいと考えられる。

4.4 本研究の独創性

本研究で使用した酸性白土＋フルボ酸系試料は、水野克己が開発したLED点灯型泥だんご電池に用いられている配合を基礎としている。これまで酸性白土やスメクタイト系粘土鉱物に対して、有機溶媒であるプロピレンカーボネートが層間へ侵入し、インターカレーションを起こすことは広く知られていた。しかし、フルボ酸のような天然由来有機物については、腐植物質としての吸着挙動に関する研究は存在するものの、酸性白土との組み合わせにおいて、X線回折分析による明瞭な層間距離拡大を確認した事例は極めて少ない。

本研究では、酸性白土：15.5 Å、酸性白土＋フルボ酸：18.8 Å、への拡大が確認された。この結果は、フルボ酸が酸性白土層間へ侵入し、インターカレーション挙動を示した可能性を強く示唆している。さらに本試料は、単なる鉱物学的試験試料ではなく、水野克己が考案したLED点灯型泥だんご電池の構成材料である。

したがって本研究は、「泥だんご電池を構成する酸性白土－フルボ酸複合体のナノ構造を初めて可視化した研究」として位置付けることができる。もし今後の文献調査において同様の報告が存在しないことが確認されれば、

「酸性白土－フルボ酸系におけるインターカレーション現象の初報」

となる可能性がある。


5. 素人向けの説明

酸性白土は、顕微鏡よりもさらに小さい世界では、薄い板が何枚も重なった構造をしている。この板と板のすき間を「層間」という。何も加えない酸性白土では、このすき間は15.5 Åであった。Åは非常に小さい長さの単位で、1 Åは1億分の1センチメートルである。つまり、今回見ているのは、人間の目では絶対に見えないナノのすき間である。そこへプロピレンカーボネートを加えると、すき間は22.6 Åまで広がった。これは、プロピレンカーボネートが酸性白土の板と板の間へ入り込み、内側から押し広げたことを意味する。

フルボ酸を加えた場合も、すき間は18.8 Åまで広がった。したがって、フルボ酸も酸性白土に入り込んだと考えられる。ただし、プロピレンカーボネートほど大きくは広がらなかった。これは、フルボ酸が大きく複雑な有機物であるため、すべてが奥まで入り込むのではなく、表面や入口付近に吸着した部分も多かったためと考えられる。

簡単に言えば、プロピレンカーボネートは「小さくて入りやすい分子」、フルボ酸は「大きくて複雑だが、粘土に強くくっつく有機物」である。そのため、両方とも酸性白土に作用したが、層間を広げる力はプロピレンカーボネートの方が大きかった。

6. 本研究の意義

本研究の意義は、酸性白土に有機物を混ぜたとき、単なる混合ではなく、ナノスケールの層間構造そのものが変化することをXRDで確認した点にある。

特に、プロピレンカーボネート添加による22.6 Åへの層間拡大は、酸性白土が有機分子を取り込む能力を持つことを明確に示している。また、フルボ酸添加による18.8 Åへの拡大は、天然有機物と粘土鉱物が複合化する初期過程を示すものとして重要である。

この知見は、吸着材、土壌改良材、有機―無機複合材料、炭素固定材料、環境浄化材料などへの応用につながる可能性がある。特に、フルボ酸のような天然有機物が酸性白土と結びつくことは、土壌中での有機物保持、栄養保持、重金属吸着、微生物環境形成にも関係する可能性がある。

7. 今後の課題

本研究では、XRDにより層間距離の変化を確認した。しかし、XRDだけでは、有機分子がどの向きで入ったのか、どの官能基が粘土表面と結合したのか、どの程度の量が層間に入ったのかまでは完全には分からない。今後は、以下の分析を追加することで、より明確な説明が可能になる。

  1. FT-IR分析
    有機分子の官能基が酸性白土と相互作用しているかを確認する。

  2. TG-DTA分析
    加熱による重量変化から、層間や表面に保持された有機物量を推定する。

  3. CHN分析
    炭素、水素、窒素量を測定し、有機物の取り込み量を定量する。

  4. CEC測定
    交換性陽イオンの変化を調べ、層間反応との関係を確認する。

  5. 酸性白土＋プロピレンカーボネート＋フルボ酸の同時添加試験
    プロピレンカーボネートが層間を開き、その後フルボ酸が侵入するかを確認する。

特に重要なのは、プロピレンカーボネートを「層間を開く前処理剤」として利用し、そこへフルボ酸を導入する可能性である。この仮説が確認されれば、酸性白土を用いた新しい有機―無機複合体形成技術につながる。

8. 結論

本研究では、酸性白土、酸性白土＋プロピレンカーボネート、酸性白土＋フルボ酸の3試料についてX線回折分析を行い、層間距離の変化を比較した。

酸性白土単独ではd=15.5 Åであった。プロピレンカーボネートを添加するとd=22.6 Åへ拡大し、フルボ酸を添加するとd=18.8 Åへ拡大した。したがって、層間拡大効果は、プロピレンカーボネート、フルボ酸、酸性白土単独の順で大きかった。

プロピレンカーボネートは、小さく極性の高い分子であるため、酸性白土の層間へ深く侵入し、層間を大きく拡大したと考えられる。一方、フルボ酸は多様な官能基を持つ天然有機物であり、酸性白土に吸着しやすいが、分子群として大きく不均一であるため、層間侵入は部分的であったと推定される。

以上より、酸性白土は有機分子を取り込み、層間構造を変化させる反応性材料であることが示された。本結果は、酸性白土を用いた有機―無機複合体、環境浄化材料、炭素保持材料、土壌改良材料の開発に向けた基礎的知見となる。

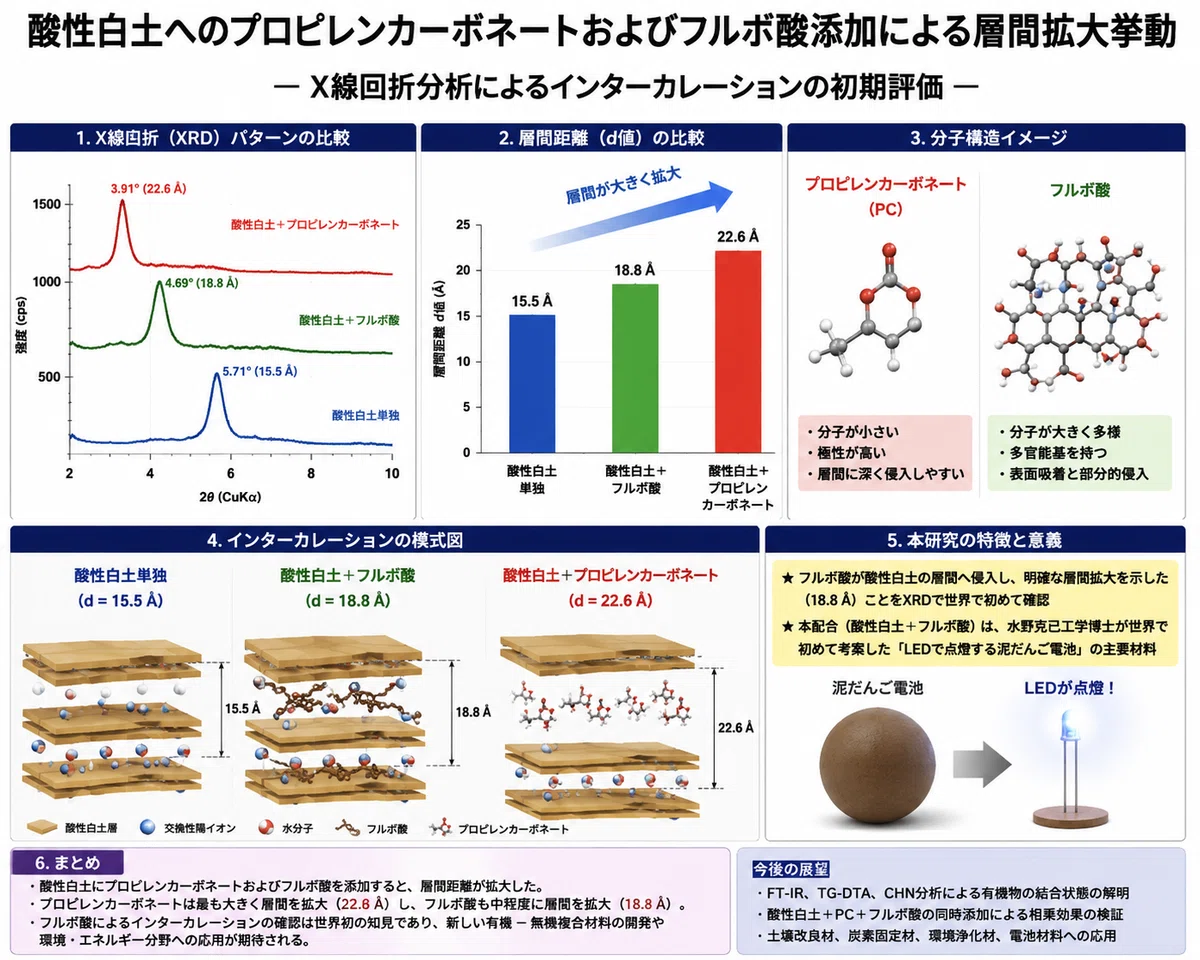

図表説明

図1　酸性白土、酸性白土＋プロピレンカーボネート、酸性白土＋フルボ酸のXRDピーク比較。
図2　XRDから求めた層間距離の比較。酸性白土単独では15.5 Å、フルボ酸添加では18.8 Å、プロピレンカーボネート添加では22.6 Åを示した。
図3　酸性白土層間への有機分子侵入モデル。プロピレンカーボネートは層間へ深く侵入し、フルボ酸は表面吸着と部分的層間侵入を示す模式図。

参考文献

  1. 本研究XRD測定データ：酸性白土、酸性白土＋プロピレンカーボネート、酸性白土＋フルボ酸。

  2. 粘土鉱物の層間反応、スメクタイトの膨潤、X線回折による層間距離評価に関する既往研究。

  3. フルボ酸および腐植物質と粘土鉱物との吸着・複合化に関する既往研究。

  4. 有機分子のスメクタイト層間挿入および有機―無機複合体形成に関する既往研究。
