LPガス調整器 設置・設計「完全攻略」マニュアル：供給の安定と安全を支える心臓部
1. はじめに：調整器は供給システムの「司令塔」である
LPガス供給設備において、調整器は単なる「減圧弁」ではありません。容器内の高い圧力を、燃焼器具が安全に使用できる一定の圧力へと制御し続ける、いわば**供給システムの「司令塔」**です。
もし調整器の選定や設置を誤れば、ガス切れや圧力不足による器具の不作動を招くだけでなく、異常昇圧によるガス漏れや事故に直結する恐れがあります。設計実務者にとって、調整器の理論と実務を深く理解することは、顧客の安全と事業の信頼を守るための絶対条件です。本稿では、法律、構造、選定、施工、そして維持管理という5つの重要項目に沿って、調整器実務の核心を解説します。
2. 法律・法規制上の位置付け：供給責任の核心
調整器は、ガスの安全な供給を支える最重要設備として、法令によってその位置付けが明確に定義されています。
設備区分と供給責任

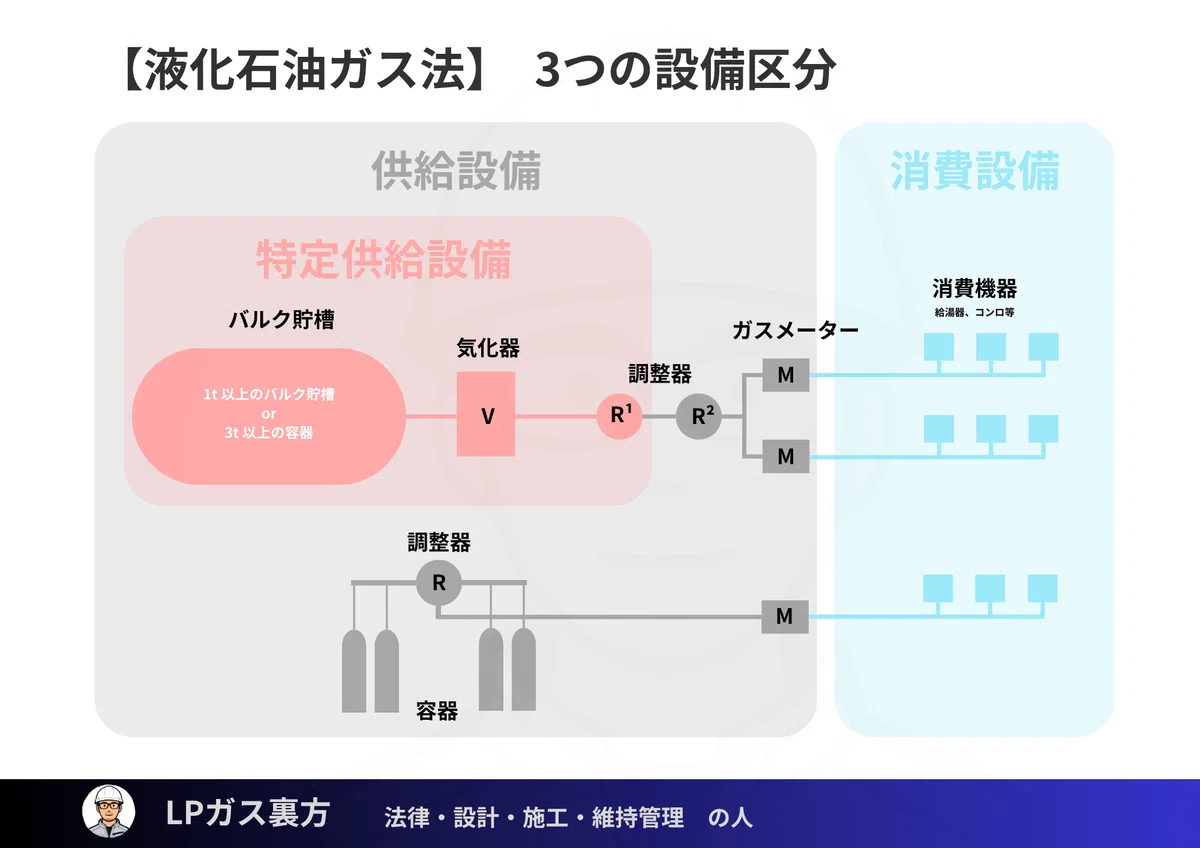

液化石油ガス法（液石法）において、調整器は容器からガスメーター出口までを指す**「供給設備」**の一部です。この区間の維持管理責任はガス事業者にあり、消費者が勝手に触れることは許されません。
特定供給設備における役割
貯蔵能力が一定規模（容器3t、バルク1t）以上の「特定供給設備」においては、貯蔵設備や気化装置（ベーパーライザー）に近接して設けられる調整器も、その一部として厳しい技術基準が適用されます。
技術基準と自主検査
設計・設置・維持管理においては、液石法に基づき供給設備としての技術上の基準に適合させる義務があります。実務上の製品選定では、日本エルピーガス機器検査協会（LIA）等の自主検査に合格し、**「LIA合格証票（ステッカー）」**が貼付されたものを選定することが業界の鉄則です。これにより、製品自体の信頼性が担保されます。
3. 構造と種類：減圧と安定のメカニズム
調整器の基本機能は、容器内の高圧（最大約1.56MPa）を、燃焼器具に適した圧力（一般に2.3〜3.3kPa）に減圧し、かつ二次側の負荷変動にかかわらずその圧力を一定に保持することです。
減圧方式による分類
設計者は、現場の消費規模や配管距離に応じて以下の方式を使い分けます。
単段式調整器 容器に直接取り付け、一段階で低圧に減圧します。構造がシンプルで安価ですが、配管距離が長い場合や大量消費時には圧力損失の影響を受けやすくなります。
二段減圧方式（一体型・分離型） 一次側調整器で中圧（0.05〜0.1MPa程度）に落とし、二次側調整器で低圧にする方式です。中圧で配管を送るため、管径を細くでき、再液化対策や圧力の安定供給に極めて高い効果を発揮します。
自動切替式調整器 二系列の容器群を接続し、一方のガスがなくなると自動的に予備系列へ切り替えて供給を継続します。ガス切れ防止はもちろん、配送計画の効率化（配送サイクルの最適化）に欠かせない設備です。
主要な性能指標と安全装置
製品ごとに「入口圧力範囲」「出口圧力（基準・上限・下限）」「最大流量（容量）」が定められています。また、内部には**安全弁（リリーフ弁）**が内蔵されているのが一般的です。これは、調整器内部の弁に異物が噛み込むなどで供給圧力が異常上昇した際、ガスを大気放出して二次側への過圧を防ぐ重要な防衛ラインです。
4. 設計・選定基準：最大ガス消費量（Q）との整合
調整器の容量不足は、ピーク時の「火力が弱い」「給湯器が点火しない」といった致命的なクレームに直結します。
容量決定の「1.5倍ルール」
選定の定石は、算出した最大ガス消費量（Q）に対し、1.5倍以上の容量（kg/h）を持つ機種を選ぶことです。
原則：Q×1.5 以上の容量を選定。これは冬季の水温低下による給湯器の全負荷運転や、将来の器具増設を見越した安全率です。
例外：マイコンメーターS等の通信機能を活用し、供給圧力を常時監視・通報できるシステムが構築されている場合に限り、1.0倍以上の選定が認められることがあります。
設置環境に応じた型式選定
業務用厨房：急激な負荷変動があるため、大容量かつ応答性の良い二段減圧方式を推奨します。
寒冷地設計：極寒地では容器の発生能力が落ちるため、より低圧でも作動安定性の高い機種や、凍結・雪害への保護措置（収納庫の採用など）が必須となります。
5. 施工・設置基準：外部環境から「守る」設置
調整器はその繊細な膜構造（ダイヤフラム）を守るため、外部環境の影響を最小限にする設置が求められます。
設置場所と取付角度
屋外の通風が良く、容器交換や点検に支障がない場所を選定します。取付角度は水平または垂直を厳守し、接続部を過大なトルクで締め付けて内部の弁座を歪ませないよう注意が必要です。
ドレン・再液化対策（高度なノウハウ）
容器から調整器へ流れるガスの中に、油状のドレンや再液化液が混入すると、調整器の故障を招きます。
高さの確保：調整器は容器弁よりも5cm以上高い位置に設置し、液体が流れ込まないようにします。
勾配の管理：高圧ホースや連結管は、調整器に向かって下り勾配（逆V字を避ける）で配管し、液体が容器側へ戻るように配置します。
凍結・積雪対策
調整器には大気圧を取り入れるための「通気口」があります。ここが雪で塞がると、圧力制御ができなくなり、異常昇圧や供給停止の原因となります。
積雪地：収納庫内への設置や、専用のカバーによる保護を行います。
寒冷地の処置：通気口をポリエチレンフィルム等で「緩く」覆い、空気の出入りを妨げずに着雪を防ぐ手法などが実務で用いられます。
6. 維持管理・期限管理：事故を未然に防ぐ「期限」の遵守
調整器はゴムや金属のスプリングを用いた精密機器であり、経年劣化を避けることはできません。
交換期限の法的・自主的基準
種類により交換期限が定められています。
I類（S型自動切替式など）：10年。
II類（単段式など）：7年。 これらは事故発生率の統計に基づいた期限であり、期限超過品の使用はガス事業者の過失を問われる大きなリスクとなります。
定期点検（保安点検）の重要項目
供給開始時、およびその後4年に1回以上の頻度で点検を行います。
調整圧力の測定：燃焼器具が適正に使える圧力（2.3〜3.3kPa）を維持しているか。
閉そく圧力の測定：ガスを止めた際、調整器の弁が完全に閉まり、圧力が上昇し続けないかを確認します。
蒸発器（ベーパーライザー）附属調整器の特殊性
強制気化を行うベーパーライザーに使用される調整器は、使用状況が過酷なこともあり、劣化速度が速くなります。内部部品（ダイヤフラムや弁体）については、3年または5年以内といった短いサイクルでの部品交換が推奨されています。
記録の保存
点検結果は帳簿に記載し、法的に5年間保存する義務があります。これは万が一の事故の際、適切な管理を行っていたことを証明する唯一の手段となります。
7. 結び：正確な「Q」から始まる、妥協なき選定
調整器の設計と設置は、一見すると地味な作業かもしれません。しかし、算出した最大ガス消費量（Q）に基づき、最適な方式を選び、ドレン対策や雪害対策を施す。その一つひとつのプロセスが、10年間にわたる顧客の「当たり前の日常」を支えています。
正確な設計図と、理論に基づいた施工こそが、将来の供給トラブルを未然に防ぎ、ガス事業者としての信頼を積み上げる王道です。調整器は単なる部品ではなく、エネルギー供給を制御する心臓部であることを、設計実務に携わる皆さんは常に意識してください。
