【lwIP】Bug #5｜切断したはずのRSTが効かず接続が残る｜CVE-2004-0230対策の副作用

このnoteでは、lwIPで実際に起こり得る不具合・脆弱性・再現方法・最小修正の考え方やデバッグのノウハウをシリーズで解説しています。
▶ 日本語記事一覧はこちら：lwIPトラブル対策室｜日本語記事一覧

■ lwIPでこんな現象に遭遇していませんか？

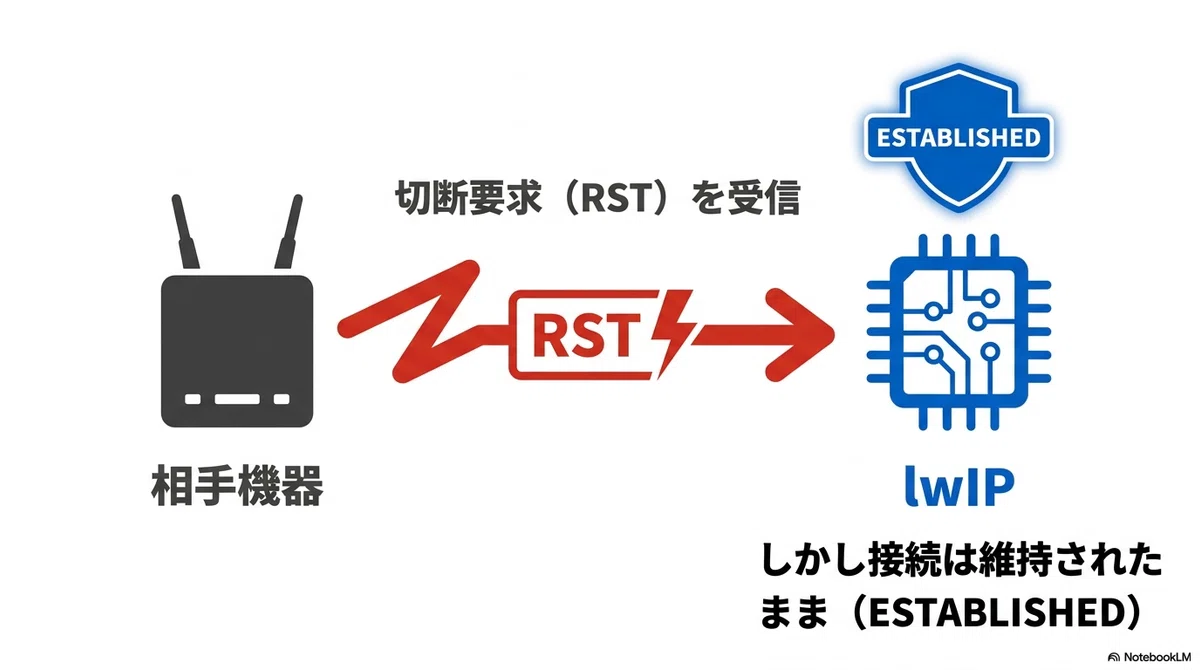

• 相手機器がRST（接続を即座に切断するリセット）を送ったのに、lwIP側の接続がなかなか閉じない

• ファイアウォール越しの通信で、切断したはずの接続が長時間残り続ける

• Windows環境のクライアントと通信したときだけ、ソケットを閉じても（socket close しても）十数分間リソースが解放されない

• 同じコードがLinux相手では問題なく切断できるのに、特定環境でだけ接続が残る

lwIPがCVE-2004-0230（RSTスプーフィング）対策として導入した「チャレンジACK」の挙動が関係している可能性があります。

TCPの「チャレンジACK（Challenge ACK / RFC 5961）」という仕組みをご存じでしょうか。本記事は、この一見地味な防御機構が、lwIPで“切れないTCP接続”を生む実例を、ソースコードと再現手順を交えて解説します。

■ 発生条件

• lwIPバージョン： 2.0.0〜2.2.1（CVE-2004-0230対策が導入されているバージョン）

• 影響を受ける状況： 接続を切断するRSTパケットのシーケンス番号が、受信ウィンドウ内ではあるものの、lwIPが次に期待する値（`rcv_nxt`）と完全には一致しない場合

  • 経路上のファイアウォールが、`rcv_nxt` と一致する正規RSTの再送を遮断してしまう環境（報告例ではWindowsファイアウォール有効時）

  • シーケンス番号がずれた状態でRSTが到達し、その後も一致するRSTが届かないネットワーク構成

参考までに、CVE-2004-0230対策が導入される前の lwIP 1.4.1 以前では、この副作用は発生しません。ただしその場合、CVE-2004-0230（RSTスプーフィング）自体には対策されていない状態になります。

■ この記事で分かること

1. なぜ「正規のRSTなのに接続が閉じない」状況が起きるのか

   • CVE-2004-0230対策（チャレンジACK方式）の動作の仕組み

   • シーケンス番号が完全一致しないRSTがどう扱われるか

2. lwIPのRST受信処理がバージョンでどう変わったか（ソースコード解析）

   • 1.4.1（対策前）と2.0.0以降（対策後）の `tcp_process()` の違い

   • RFC 793・RFC 5961・CVE-2004-0230の関係

3. 自分の環境でRSTの挙動を確認する方法

   • Scapyで意図的にシーケンス番号をずらしたRSTを送り、応答を観察する手順

   • Wiresharkで「チャレンジACKが返る」様子を確認するポイント

4. 接続が残る場合に検討できる緩和策とそのトレードオフ

   • CVE-2004-0230対策を無効化してはいけない理由

   • タイムアウト側でリソースを回収する考え方

■ 問題の概要

TCPでは、接続を即座に切断したいときにRST（リセット）というフラグを立てたパケットを送ります。受け取った側は接続を破棄します。

ここで関係するTCPの状態をいくつか整理します。

• ESTABLISHED：接続が確立し、データをやり取りしている通常の状態

• SYN_SENT：接続要求（SYN）を送って、相手の応答を待っている状態

かつてのTCP仕様（RFC 793）では、ESTABLISHED状態の接続に届いたRSTは、シーケンス番号が「受信ウィンドウの範囲内」にありさえすれば受け入れて接続を切断していました。

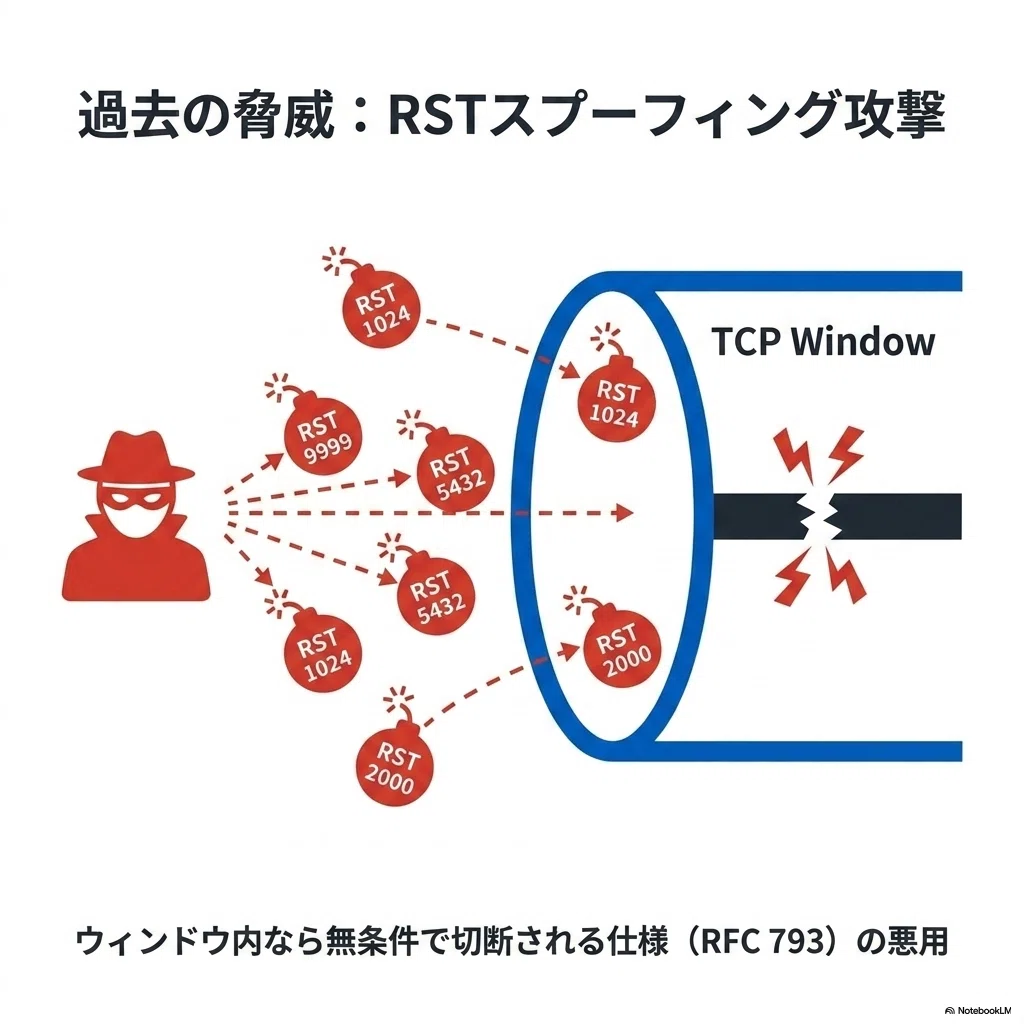

この緩い判定が問題になったのが CVE-2004-0230（RSTスプーフィング攻撃） です。攻撃者は接続の正確なシーケンス番号を知らなくても、ウィンドウの範囲内に収まる番号を総当たりで送るだけで、第三者のTCP接続を強制切断できてしまいます。長時間維持される重要な接続（例：ルーター間のBGP）が標的になりました。

チャレンジACK（Challenge ACK）とは？

これを受けて、後のTCP仕様（RFC 5961）では「チャレンジACK（Challenge ACK）」と呼ばれる方式が導入されました。lwIPも 2.0.0 以降でこの方式を採用しています。動作は次の通りです。

• 届いたRSTのシーケンス番号が、次に期待する値（`rcv_nxt`）と完全に一致する場合 → 正規のRSTとみなして接続を切断する

• シーケンス番号がウィンドウ内ではあるが完全一致しない場合 → すぐには切断せず、確認応答（ACK）を1つ返す（この確認用のACKをチャレンジACKと呼びます）。そして正しいシーケンス番号でのRST再送を待つ

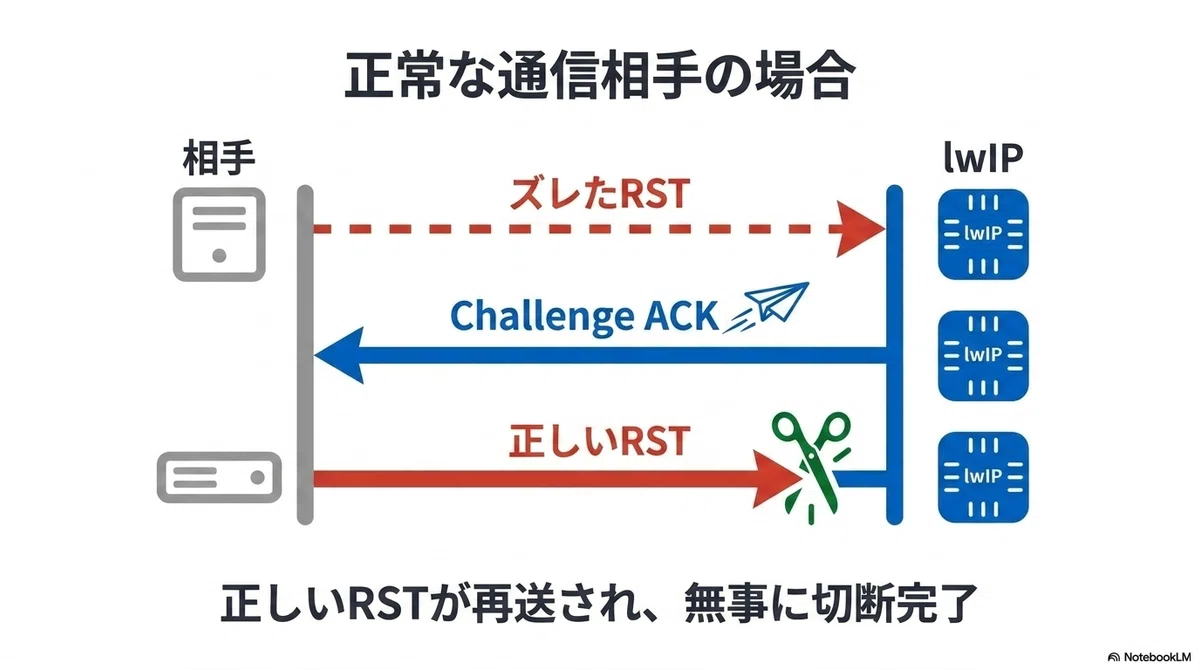

正規の通信相手であれば、チャレンジACKを受け取った後に正しいシーケンス番号でRSTを送り直すため、最終的に接続は切断されます。攻撃者は正しいシーケンス番号を知らないため、再送できず切断は成立しません。CVE-2004-0230対策として、この仕組みは正しく機能します。

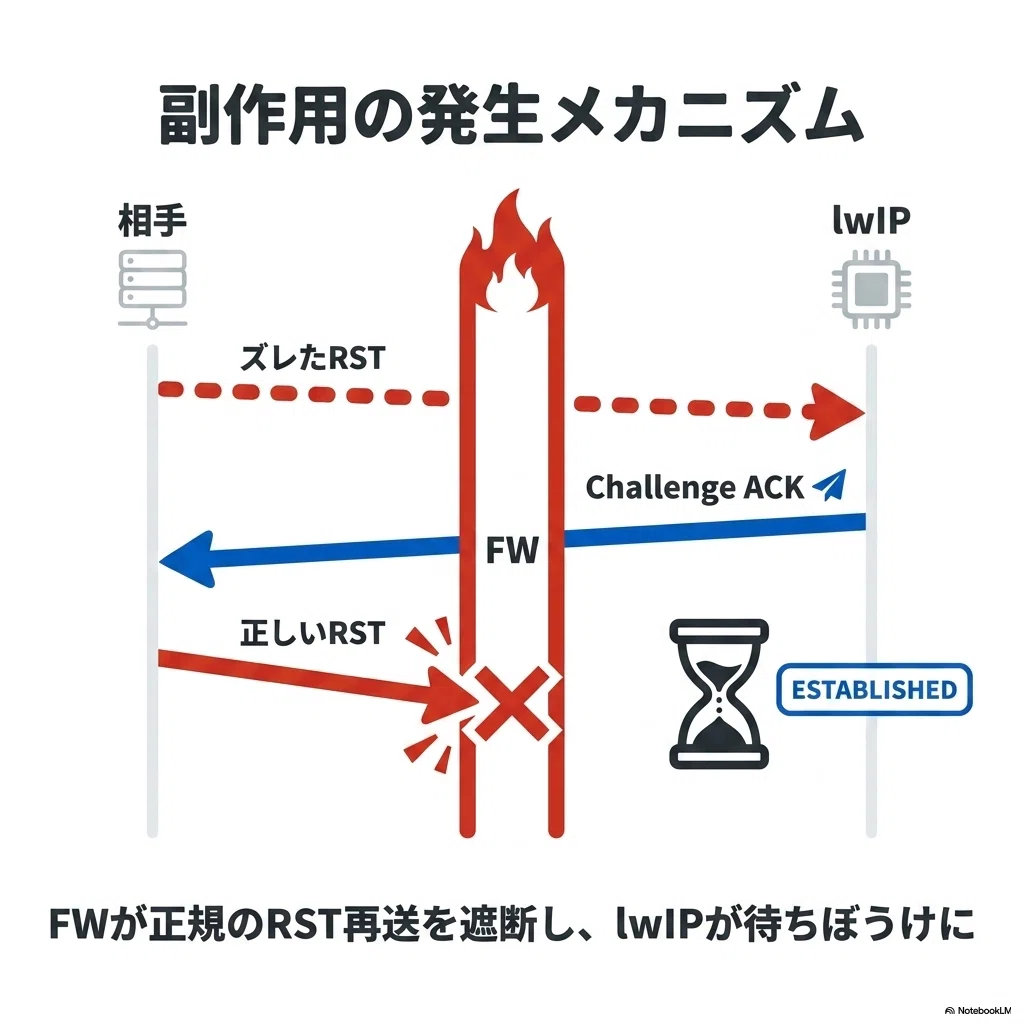

ところが、経路上のファイアウォールが介在する環境では、何らかの理由で正規のRSTがlwIPから見て「完全一致しない」状態になることがあります。lwIPはチャレンジACKを返しますが、ファイアウォールがそのチャレンジACKへの応答や、`rcv_nxt` と一致する正規RSTの再送を遮断してしまうと、RSTがいつまでも受け入れられません。結果として、本来すぐ閉じるはずの接続が、TCP再送タイムアウト（最長で数十分程度・設定依存）まで解放されずに残ります。

この現象は、Savannahに Bug #66366 として報告されています（報告環境ではWindowsファイアウォール有効時に約18分の遅延）。原因は、lwIPの実装ミスではなく、CVE-2004-0230対策（チャレンジACK方式）と、`rcv_nxt` と一致する正規RSTの再送を遮断してしまうファイアウォールの組み合わせによる副作用です。

■ そもそも、そんな「ずれたRST」を誰が送るのか？

ここで当然の疑問が生まれます。「シーケンス番号がずれたRSTなんて、攻撃者かバグのある機器しか送らないのでは？　うちの製品には関係ないのでは？」

実はそうではありません。攻撃でもバグでもない、ごく普通のネットワークの動作として、シーケンス番号が一致しないRSTは発生します。 ここを理解しておくと、この問題が「特殊な状況の絵空事」ではなく、現実に踏みやすい落とし穴だと分かります。

チャレンジACKが返るのは「RSTが `rcv_nxt` より 前方 にある」とき

まず条件を正確にしておきます。lwIPがチャレンジACKを返すのは、届いたRSTのシーケンス番号が、

• lwIPが次に期待する値（`rcv_nxt`）と完全一致はしないが、

• `rcv_nxt` **より前方（大きい側）**にあって、受信ウィンドウの内側に収まっている

ときです。逆に `rcv_nxt` より後方（小さい側）のRSTは、そもそも受け入れ対象外として黙って捨てられます。

つまり問題が起きるのは、「lwIPがまだ受け取れていない、少し先のシーケンス番号でRSTが届く」 状況です。言い換えると、lwIPの受信位置（`rcv_nxt`）が、相手の実際の送信位置より 少し遅れている（シーケンスに“穴”があいている） ときに起こります。

なぜ「穴」があくのか（正常系での代表例）

相手の送信ストリームの一部がlwIPに届かず、シーケンスに穴があくのは、次のような正常な場面で普通に起こります。

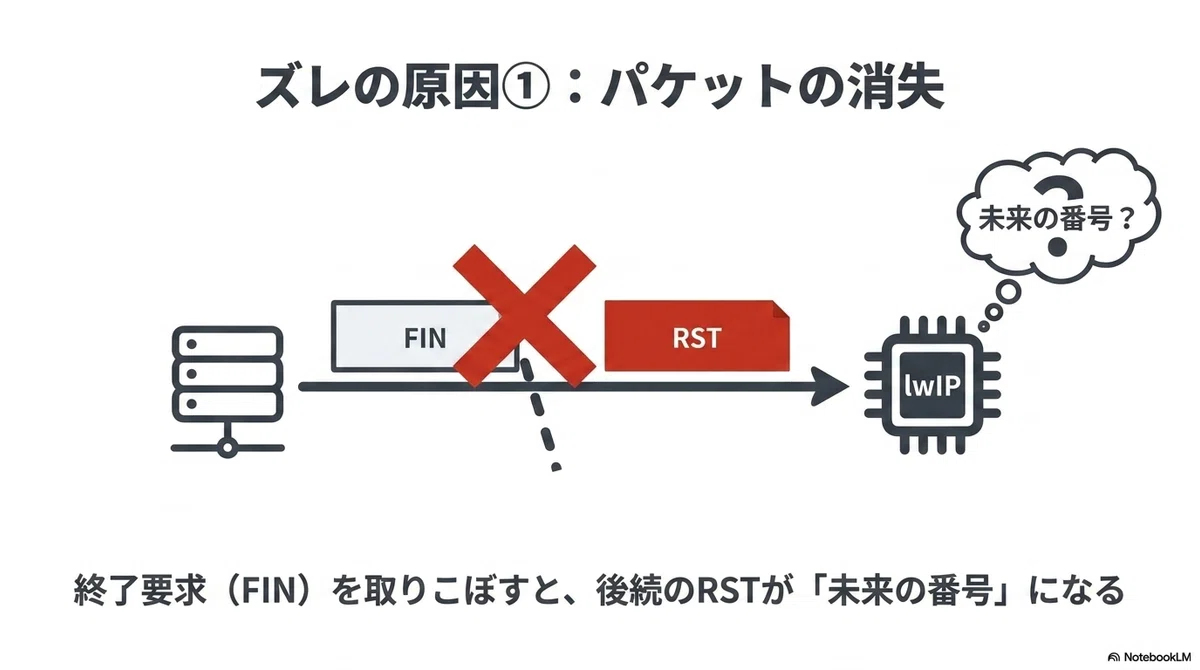

• 接続終了パケット（FIN）の取りこぼし＋その後のRST送出： 相手が接続を閉じるためFINを送ったのに、経路上の機器がそれを落とすと、lwIPは`rcv_nxt`をFINの分だけ進められず、相手の送信位置より手前に取り残されます。この状態で、相手側がFINの再送を待たずに（アプリ層のタイムアウトや強制クローズなどにより）RSTを送ってきた場合、そのRSTはlwIPから見て「少し前方」になります。ただしFIN取りこぼし後の標準的な回復動作はFINの再送であり、RSTが出るには別途アプリ層側の事情が必要になるため、他の2つの例より発生条件はやや限定的です。

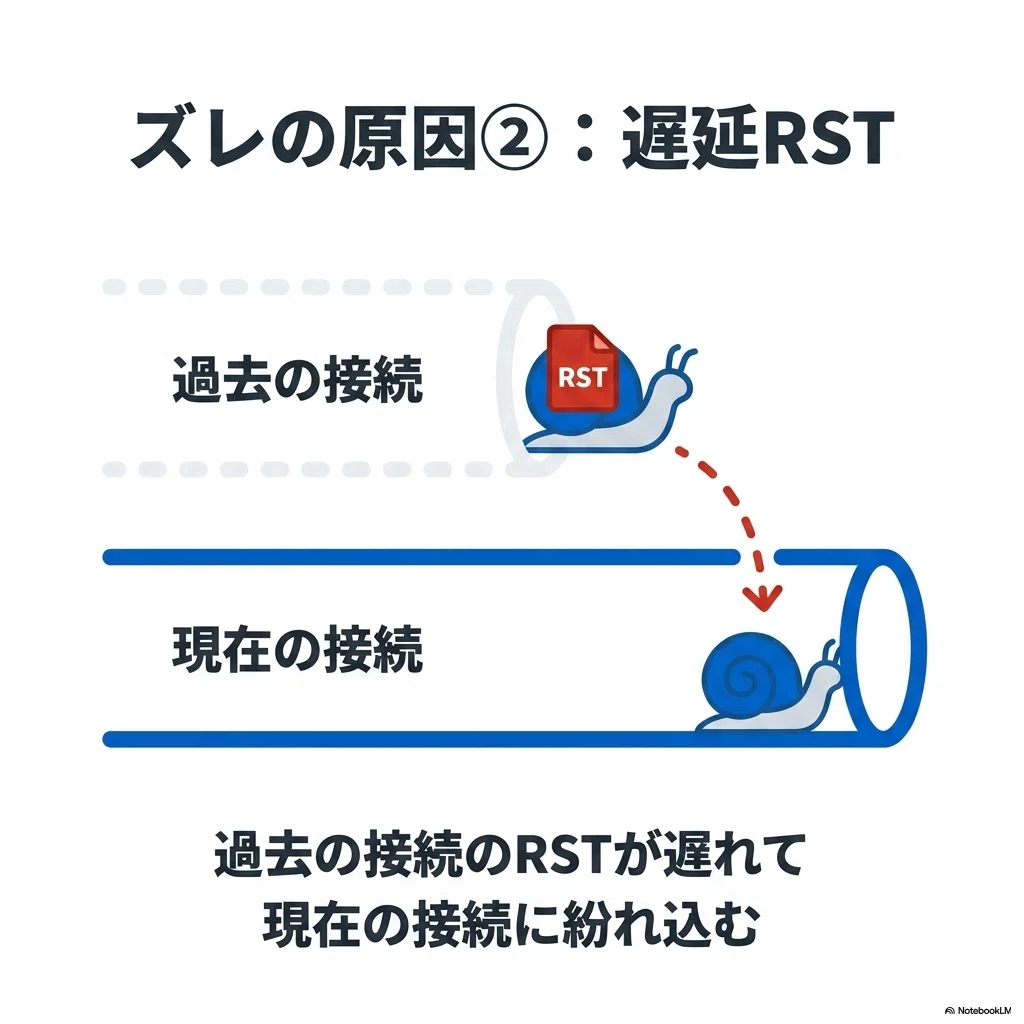

• 接続・切断を何度も繰り返した後の“遅延RST”： 同じ相手・同じポートの組み合わせ（4タプル）を再利用すると、前の接続で送られたRSTが遅れて現在の接続のウィンドウに紛れ込むことがあります（TCPの古典的なTIME-WAITハザード）。Bug #66366の報告者も「接続と切断を数回繰り返した後に発生した」と述べており、この筋書きと符合します。

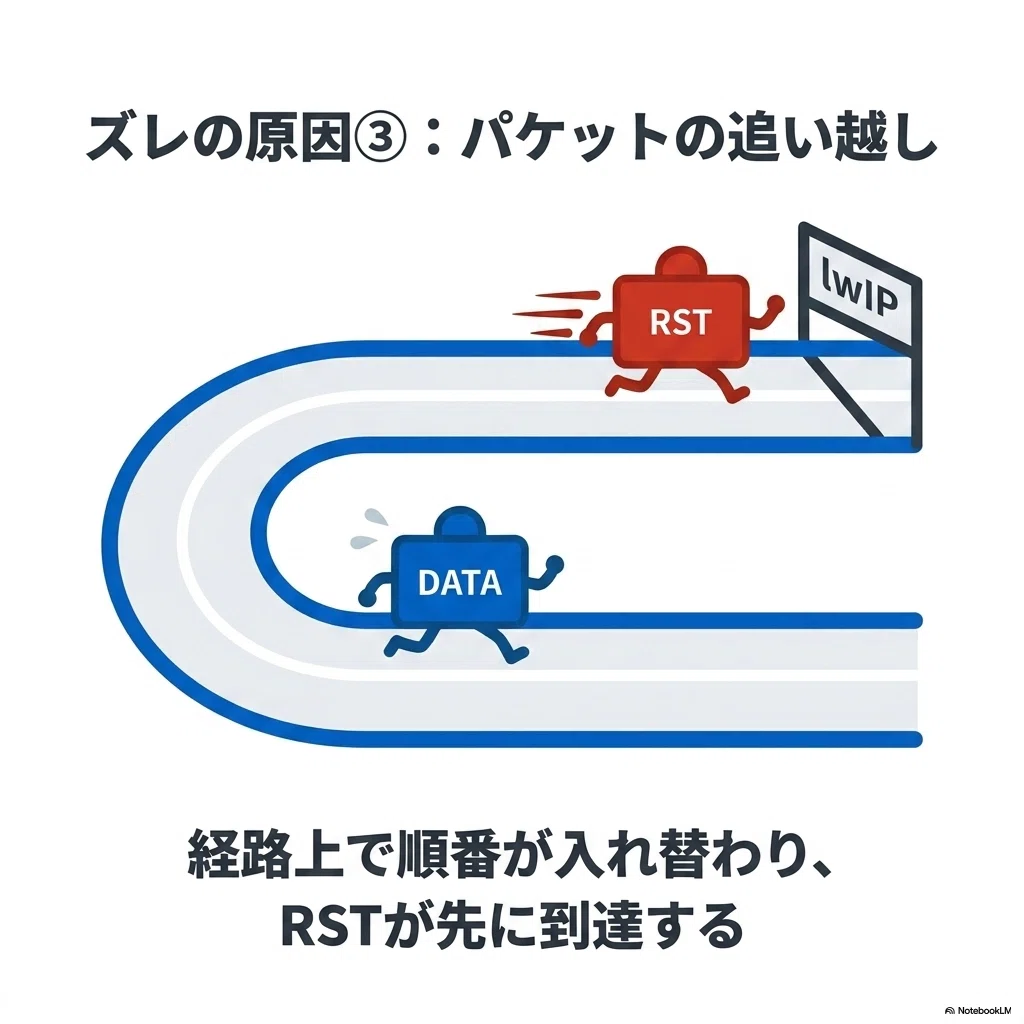

• パケットの順序入れ替わり（リオーダリング）： RSTが先行データを追い越して先に届くと、lwIPの`rcv_nxt`が追いつく前にRSTが到着し、「前方のRST」として扱われます。

いずれも攻撃でもバグでもなく、ルーターやファイアウォール、経路の揺らぎがあれば起こり得る、TCPの正常な振る舞いの範囲です。

RFC 5961のチャレンジACKは「攻撃対策専用」ではない

チャレンジACKは「RSTスプーフィング攻撃対策」として語られがちですが、RFC 5961 §3.2には、正規の通信相手が送った“ウィンドウ内・非一致”のRSTについても触れられています。この場合、チャレンジACKを受け取った正規の相手はTCB（接続管理情報）を失っているため、RFC 793の規則に従って2度目のRSTを正しいシーケンス番号で送り返し、最終的に接続は問題なく切断される、という趣旨の記述です。つまりこの仕組みは、攻撃対策を主目的としながらも、シーケンス番号の一致・不一致だけで機械的に判定するため、攻撃RSTと正規RSTを区別せず同じ経路で処理します。だからこそ、攻撃を受けていない普通の製品でも、経路条件が揃えばこの副作用に踏み込む可能性があるのです。

■ 再現手順

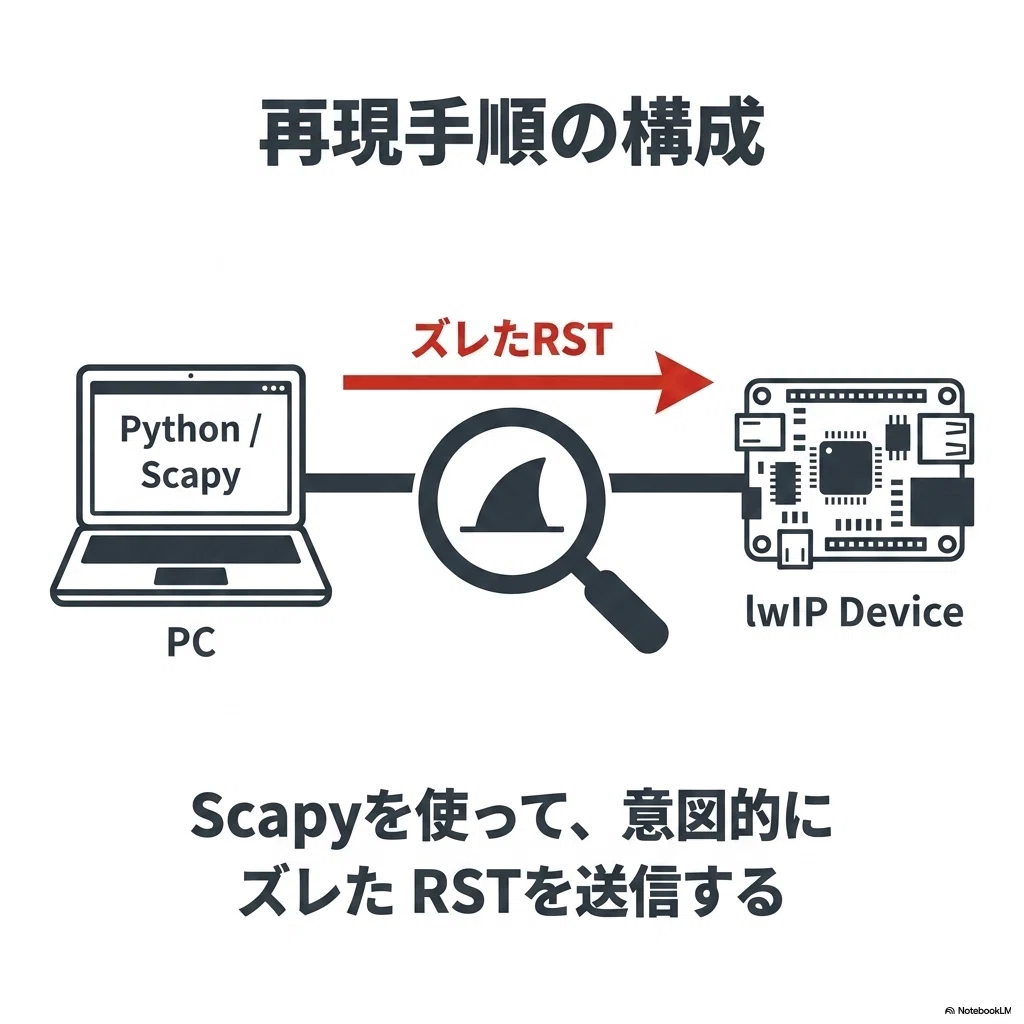

この問題の核心は「シーケンス番号がずれたRSTは、すぐには接続を切断せず、チャレンジACKを返す」という挙動です。報告環境のようにファイアウォールが正規RSTの再送を遮断する状況を用意しなくても、Scapyで意図的にシーケンス番号をずらしたRSTを送れば、同じコード経路を通して挙動を確認できます。

なお、本記事ではこのメカニズムをソースコードから解説します。後述するScapyの手順は、読者が自分の管理する環境でlwIPのRST処理の挙動を確認するための方法として提示するものです。

前提環境

• lwIP 2.0.0〜2.2.1 のいずれか（CVE-2004-0230対策が入っているバージョン）

• lwIPデバイス：任意のTCPサーバーまたはクライアントとして接続を確立できる構成

• 確認用PC：Linux + Python 3 + Scapy、Wireshark

手順

Step 1: lwIPデバイスとPCの間でTCP接続をESTABLISHEDにする

lwIPデバイス側で待ち受けるTCPサーバー、またはPCへ接続するTCPクライアントを用意し、データを1往復させて接続が確立した状態にします。このときWiresharkでキャプチャを開始し、双方のシーケンス番号・確認応答番号を把握しておきます。

Step 2: シーケンス番号をずらしたRSTを送る

確立済みの接続に対して、Scapyから「受信ウィンドウ内ではあるが、lwIPが次に期待する `rcv_nxt` と一致しない」シーケンス番号のRSTを送ります。

from scapy.all import IP, TCP, send

LWIP_IP   = "192.168.1.200"   # lwIPデバイスのIPアドレス
LWIP_PORT = 5001              # lwIPデバイス側のTCPポート
PC_PORT   = 50000             # この接続でPC側が使っているポート

# rcv_nxt（lwIPが次に期待するシーケンス番号）に小さなオフセットを加える。
# 受信ウィンドウ内に収まり、かつ完全一致しない値にするのがポイント。
expected_seq = 0x12345678     # 実際の接続のシーケンス番号に置き換える
offset       = 100            # ウィンドウ内の小さなずれ

pkt = IP(dst=LWIP_IP) / TCP(
    sport=PC_PORT,
    dport=LWIP_PORT,
    flags="R",                # RST
    seq=expected_seq + offset # わざとずらす
)
send(pkt)

`expected_seq` には、Step 1でWiresharkから読み取った「lwIPが次に期待するシーケンス番号」を入れます。`offset` は受信ウィンドウのサイズより小さい正の値にします（ウィンドウからはみ出すと別の経路で処理されるため）。

Step 3: lwIPの応答を観察する

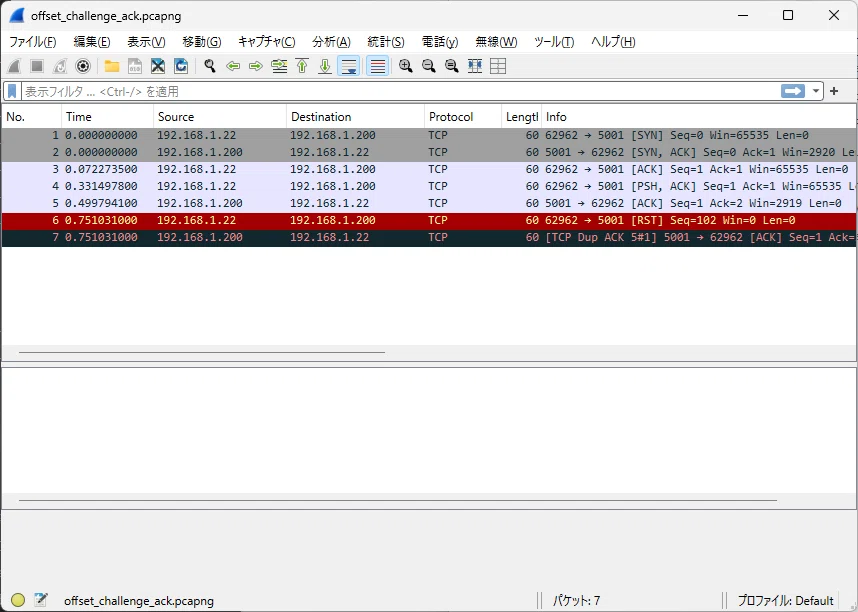

ソースコード上、lwIPはこのRSTを受け取ると `tcp_ack_now()` を呼び、確認応答（チャレンジACK）を1つ返します。接続は切断されません。Wiresharkでは次の点を確認します。

• ずらしたRSTに対して、lwIPが接続を切断せず、確認応答（チャレンジACK）を返していること

• lwIP側の接続がESTABLISHEDのまま維持されていること（後続のデータ送信が継続している場合）

Step 4: 正しいシーケンス番号のRSTと比較する

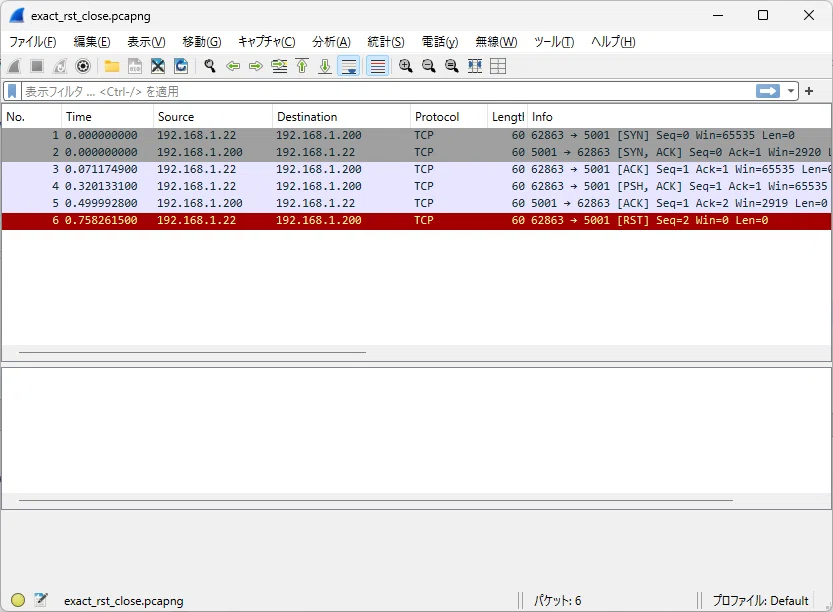

今度は `offset = 0`（`seq = expected_seq`）で、シーケンス番号が完全一致するRSTを送ります。この場合は `acceptable = 1` となり、lwIPは接続を即座に切断します。Step 2との挙動の違いが、本問題の核心です。

この2つの違い（ずれたRSTはチャレンジACKで保留、一致したRSTは即切断）が、CVE-2004-0230対策の動作そのものです。報告環境では、ファイアウォールが `rcv_nxt` と一致する正規RSTの再送を遮断するためStep 2の状態が継続し、接続が長時間残ります。

■ 再現・原因・対策

ここまでで、発生条件・問題の概要・再現手順（Scapyでチャレンジ ACK を確認する方法）を公開しました。

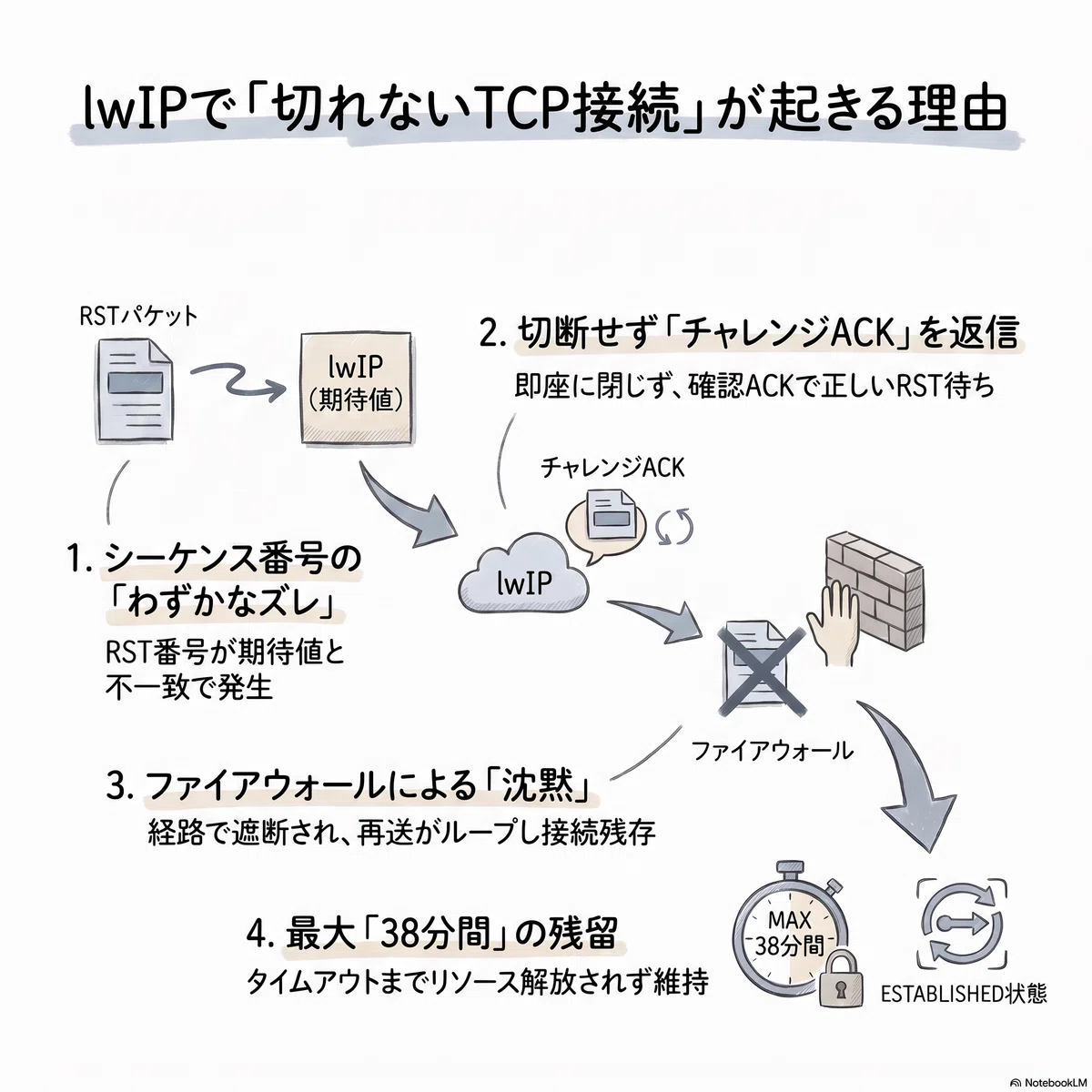

ここから先の有料パートでは、この挙動をlwIPのソースコードから追い、なぜ接続が長時間（実測で約38分）残るのかを解明したうえで、緩和策と公式対応状況まで解説します。

特定環境でだけ接続が残る現象に困っている方、ファイアウォール越しの通信でリソースが解放されない問題を調査している方に向けて、原因の理解と対応の考え方まで解説しています。

またlwIPの全体像や、各ベンダーSDKごとの差異、なぜlwIPの不具合情報が重要なのか、といった背景については、導入記事で整理しています。

【lwIP】よくある不具合と対策まとめ｜組み込みTCP/IPトラブル事例集

■ ソースコード解析

`src/core/tcp_in.c` の `tcp_process()` にあるRST受信処理を中心に追います。

【解析1】RST受信時の「受け入れ判定」
