【電離層は空のレンズ：GPSが突然ズレる夜、何が起きている？】電離層は“空のレンズ”：GPSが突然ズレる夜、何が起きている？
私たちの頭上、遥か上空には、目に見えない「電子の海」が広がっています。電離層と呼ばれるこの領域は、宇宙からの微弱な電波を屈折させ、時には遮断する、まさに巨大な“空のレンズ”です。現代社会において、GPSによる位置情報はもはや空気のような存在ですが、ひとたび太陽が激しく活動すれば、このレンズは歪み、私たちの文明が誇る精密なインフラは突如としてその精度を失います。2024年5月、世界を震撼させた21年ぶりの巨大磁気嵐は、農場のトラクターを暴走させ、衛星通信を沈黙させ、宇宙天気が単なる自然現象ではなく「国家的な危機」であることを突きつけました。本報告書では、この不可視のレンズが引き起こす物理現象の深淵を探り、日本が誇る高度な観測網が捉えたデータと、最新の実害事例から浮き彫りになる現代インフラの脆さと可能性を明らかにします。見上げた夜空の先に何が起きているのか。その真実を知ることは、加速するデジタル文明を生き抜くための、新たな知のナビゲーションとなるはずです。
序論：不可視のレンズと技術文明の脆弱性
現代の社会基盤は、高度約2万キロメートルの軌道を周回する測位衛星から届けられる微弱な電波によって支えられている。しかし、この電波が地表に到達するまでの旅路において、避けて通ることのできない広大な領域が存在する。それが、高度約60kmから800km以上にわたって広がる「電離層」である。この領域は、太陽からの極端紫外線やX線などの高エネルギー放射によって大気が電離し、自由電子とイオンが共存するプラズマ状態となって漂っている。電波はこの「電子の海」を通過する際、あたかもガラスレンズを通過する光のように、屈折し、速度を変化させ、時には散乱される。
電離層はまさに「空のレンズ」として機能し、我々が利用するGPS（全地球測位システム）やその他のGNSS（全球測位衛星システム）の信号に対して決定的な影響を及ぼす。通常、このレンズは緩やかな勾配を持ち、予測可能な補正の範囲内に収まっている。しかし、太陽活動が活発化し、太陽フレアやコロナ質量放出（CME）が発生すると、このレンズは突如として歪み、不透明になり、時には「ひび割れ」が生じる。これが電離層擾乱と呼ばれる現象であり、位置情報の数メートルから数十メートルにおよぶ突発的なズレや、航空・船舶通信の途絶、さらには高度な自動運転技術の機能不全を引き起こす。
本報告書では、この「空のレンズ」の物理的メカニズムを解明し、最新の日本国内における観測網（GEONET）によるデータ、および2024年5月に発生した歴史的な巨大磁気嵐における具体的な実害事例を通じて、宇宙天気が現代インフラに及ぼす影響と、それに対する国家レベルの対策の現状を詳述する。
電離層の物理構造と電波伝搬のメカニズム
電離層は単一の層ではなく、電子密度の垂直分布に基づき、高度が低い順にD層、E層、F層という重層的な構造を形成している。それぞれの層は太陽放射との相互作用により、昼夜や季節、太陽活動周期によってその性質をダイナミックに変化させる。
電離層における屈折と遅延の科学
GPS信号が電離層を通過する際、その速度は真空中の光速よりもわずかに低下する。正確には、電波の「位相」が進む速度（位相速度）は速くなるが、測位情報を運ぶ「コード」の速度（群速度）が低下する。この群速度の低下が、受信機における時間計測の遅れとなり、結果として距離の測定誤差を生じさせる。この現象は電離層遅延と呼ばれ、単周波GPS測位における最大の誤差要因となっている。
電離層の屈折率 は、自由電子密度 および電波の周波数 に依存し、以下の近似式で表される。
この式が示す通り、電子密度が高くなるほど、また電波の周波数が低くなるほど、屈折の影響は大きくなる。電離層が「分散性媒質」と呼ばれるのは、この周波数依存性のためである。
全電子数（TEC）の定義と重要性

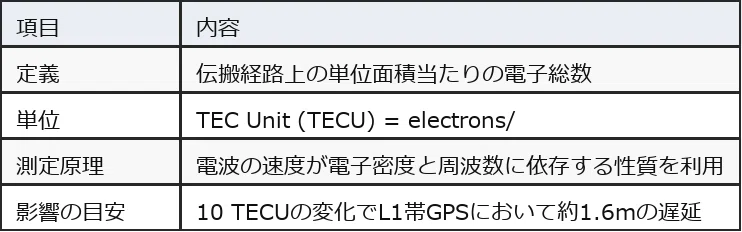

電離層の状態を評価する上で最も重要な定量的指標が「電離圏全電子数（TEC: Total Electron Content）」である。これは、衛星から受信機までの視線方向に沿った単位断面積（）の円柱内に存在する電子の総数と定義される。
TECは一様ではなく、太陽活動の激化に伴い急増する。また、電子密度に数百メートルスケールの強い不規則構造（プラズマバブルなど）が生じると、電波の振幅や位相が激しく変動する「電離層シンチレーション」が発生し、GPS信号の追尾不能（ロック損失）を引き起こす。
日本の観測網とリアルタイム監視体制
日本は、世界でも有数の高密度なGNSS観測網を有しており、これを活用した電離層監視技術において世界をリードしている。国土地理院が運用する約1,300点の電子基準点網「GEONET」は、測地目的だけでなく、上空の電離層をスキャンするための巨大なセンサーアレイとして機能している。
GEONETを活用した2次元TECマップ
国立研究開発法人情報通信研究機構（NICT）は、GEONETのリアルタイムデータを活用し、日本上空の電離層の状態を可視化するシステムを構築している。このシステムにより、以下のデータが準リアルタイムで提供されている。
リアルタイム全電子数（TEC）マップ: 日本上空の電子密度の分布を、時間分解能30秒、空間分解能0.15度という極めて高い精度で描写する。
TEC変動成分マップ: 電離層内の波状構造や局所的な擾乱を抽出するためのデータ。
電離圏電子密度擾乱指数（ROTI）マップ: 電離層の乱れの激しさを示し、測位精度の劣化を予測する指標となる。
GPS信号ロック損失率（LOL）マップ: 実際に信号が受信できなくなった地点の割合を示し、通信障害の発生状況を把握する。
これらの観測網は、1997年からの長期的なデータベースを構築しており、過去の太陽活動周期と社会インフラへの影響の相関を解析するための貴重なリソースとなっている。
2024年5月：21年ぶりの巨大磁気嵐と「空のレンズ」の崩壊
2024年5月10日から13日にかけて、地球は第25太陽活動周期における最大級の宇宙天気イベントに見舞われた。これは「2024年5月の巨大磁気嵐」あるいは「ギャノン嵐」として記録され、2003年のハロウィン嵐以来、約21年ぶりに地磁気活動指数（Kp指数）が最大値の9（G5クラス）に達した。
原因：活動領域AR3664による連続フレア
この巨大磁気嵐の源は、太陽表面に出現した怪物的な黒点群「活動領域13664（AR3664）」であった。この領域は地球の直径の10倍を超える規模を誇り、極めて複雑な磁場構造を持っていた。
5月8日から11日にかけて、AR3664はXクラスの巨大太陽フレアを立て続けに発生させた。
5月8日: X1.0クラスフレアが発生。
5月9日: X2.25クラスおよびX1.12クラスのフレアが発生し、フルハロー型のコロナ質量放出（CME）を地球方向へ放出した。
5月10日: X3.98クラスのフレアが発生。
5月11日: このサイクル最大級のX5.8クラスフレアを観測。放出されたCMEの速度は秒速約2,200kmに達した。
複数のCMEが先行するプラズマ塊を追い越し、それらを吸収・統合して威力を増す「カンニバル（共食い）CME」が発生したことで、地球磁気圏への衝撃は未曾有の規模となった。

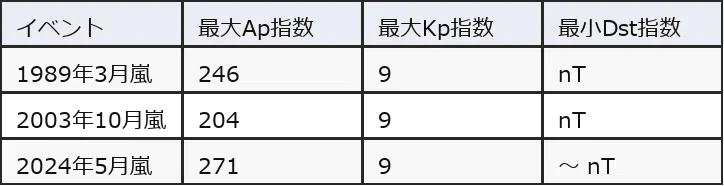

地磁気指数の歴史的比較
このイベントの強烈さは、各種指数の数値が裏付けている。地磁気の乱れの強さを示すDst指数は最大で nTから nTに達し、Ap指数は歴代2位となる271を記録した。
この巨大なエネルギーの流入により、本来は極圏でしか見られないオーロラが、北緯35度付近の日本各地（北海道、石川県、兵庫県など）でも「低緯度オーロラ」として観測された。しかし、この美しい光の裏側で、空のレンズとしての電離層は深刻な機能不全に陥っていた。
産業セクターへの実害：測位と通信の混乱
2024年5月の磁気嵐は、高度に自動化された現代の産業インフラに対して、目に見える形での経済的損失をもたらした。特に、精密なGPS情報を前提とする農業と、安全性を最優先する航空分野において顕著な影響が現れた。
精密農業：5億ドルの打撃と停止したトラクター
現代の農業、特にアメリカ中西部などの大規模農場では、センチメートル単位の精度を持つRTK（干渉測位）GPSを利用した自動運転トラクターが作付けの主力となっている。しかし、磁気嵐のピーク時、これらの機械は突如として機能不全に陥った。
動作の異常: アイオワ州やミネソタ州などの農家からは、トラクターが「何かに取り憑かれたように」円を描き始めたり、直進できなくなったりする報告が相次いだ。
経済的損失: 磁気嵐がトウモロコシの作付けシーズン（ピーク期）と重なったため、多くの農場が作業を完全に停止せざるを得なかった。米カンザス州立大学のテリー・グリフィン教授らの推計によれば、この磁気嵐による全米の農業セクターの損失額は5億ドル（約750億円）以上に達したとされる。
個別の被害: 影響を受けた農家1軒あたりの損失は約17,000ドルに及んだとの推計もある。
航空・ドローン分野：測位の信頼性低下
航空機は航法（ナビゲーション）だけでなく、ADS-B（放送型自動位置情報伝送）による監視（サバイランス）にもGPSを利用している。今回のイベントでは、この監視システムにおいて位置情報の異常が通常より2.55%増加したことが確認された。
着陸の安全性: 精密着陸に使用されるGPS高度計において、許容範囲を超える誤差が生じた。航空機が安全に着陸するために許容される高度誤差は約4メートル以内であるが、磁気嵐の間はこのウィンドウを大幅に上回るズレが記録された。
ドローンの墜落: 個人用および産業用ドローンの運用において、GPSのロック消失による不安定な挙動や、突然の制御不能による墜落事故が複数報告されている。
補強システムの停止: 米国およびカナダにおいて、GPS精度を補強するWAAS（広域補強システム）が断続的に利用不能となり、計器飛行方式での運航に支障をきたした。
衛星・放送通信：2時間のデータ途絶
宇宙空間における衛星運用も直接的な影響を受けた。NOAAの気象衛星GOES-16は、5月13日の磁気嵐の最中に約2時間にわたって全てのデータ送信が停止する障害に見舞われた。また、スペースX社のスターリンク衛星群も、激しい磁気嵐による大気膨張の影響で軌道維持に負荷がかかり、一時的にサービス品質が低下したことが報告されている。
日本の衛星「あらせ」が捉えたプラズマ圏の劇的な変化
日本のジオスペース探査衛星「あらせ（ERG）」は、この歴史的な磁気嵐の最中、地球周辺のプラズマ環境がどのように変貌したのかを直接観測することに成功した。この観測データは、電離層とその外側に広がるプラズマ圏が、太陽からの衝撃に対してどのように応答するのかという、新たな科学的知見をもたらした。
プラズマ圏の急速な縮小と回復の遅れ

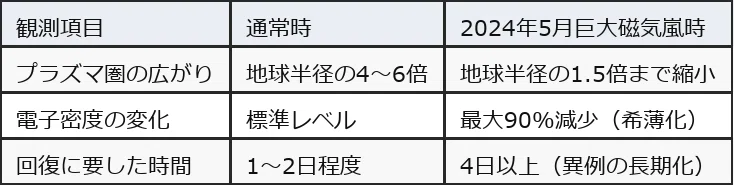

通常、地球の磁力線に沿って広がるプラズマ圏は、地球半径の4倍から6倍程度の高度まで広がっている。しかし、「あらせ」の観測によれば、5月10日の磁気嵐の最中、プラズマ圏は地球半径のわずか1.5倍（高度約3,000km程度）という異例の低高度まで急速に縮小したことが確認された。
注目すべきは、このプラズマ圏の回復に4日以上という極めて長い時間を要した点である。これは、足元の電離層における電子密度が著しく低下（電離圏希薄化）したことで、上空のプラズマ圏への供給源が断たれてしまったことが原因であると分析されている。この「電離層とプラズマ圏の負の連鎖」は、磁気嵐が終息した後も数日間にわたって測位や通信の不安定さが続く可能性を示唆している。
国家レベルの宇宙天気レジリエンス戦略
宇宙天気によるインフラ被害は、個別の企業努力だけでは防ぎきれない規模になることがある。そのため、日本、米国、カナダなどの主要国は、宇宙天気を国家の危機管理における重要項目と位置づけ、法整備と対策ガイドラインの策定を急いでいる。
総務省による「最悪シナリオ」の策定
日本の総務省は2022年、100年に1回程度の頻度で発生しうる「極端な宇宙天気現象」がもたらす最悪のシナリオを公表した。この報告書では、以下のような事態が想定されている。
通信・放送: 2週間にわたり短波通信や衛星放送が断続的に途絶。
測位システム: カーナビゲーションやスマートフォン等のGPS精度に最大数十メートルの誤差が発生し、自動運転車やドローンの安全な運行が不可能になる。
電力網: 大規模な停電が発生し、社会経済活動が停滞。
これを受け、NICTは2025年6月版の「宇宙天気情報利用の手引き」において、従来の物理量ベースの予報から、社会への具体的な「影響度」に基づいた新警報基準へと移行することを発表した。これにより、電力会社や航空会社などのインフラ事業者は、予報レベルに応じた具体的なBCP（事業継続計画）を発動しやすくなる。
米国のPROSWIFT法と国際連携
米国では、2020年に「PROSWIFT法（宇宙天気研究・観測促進法）」が制定され、国家全体での観測体制と予報の高度化が法的に義務付けられた。
NOAA/SWPC（宇宙天気予報センター）: 太陽観測衛星DSCOVRや、2025年打ち上げ予定の次世代観測機「SWFO-L1」を通じて、CMEの地球到達を最大数日前に警告する体制を強化している。
SWORM（宇宙天気運用・研究・軽減小委員会）: ホワイトハウスの国家科学技術会議の下に設置され、電力網や測位インフラの防護策を主導している。
インフラ事業者に求められる具体的対策
「空のレンズ」の歪みから社会を守るためには、設計段階からの対策と、運用段階での柔軟な対応の双方が不可欠である。
設計段階の対策
多周波GNSSの導入: L1帯だけでなくL5帯などの複数の周波数を受信できる機器を使用することで、電離層による遅延を数学的に打ち消し、誤差を大幅に低減させることが可能である。
センサー・フュージョン: GPSだけに依存せず、慣性計測装置（IMU）、LiDAR、カメラ、準天頂衛星「みちびき」の補強信号などを組み合わせることで、電離層擾乱時の冗長性を確保する。
ハードウェアの耐放射線性: 人工衛星の電子機器において、太陽高エネルギー粒子（プロトン現象）による半導体の誤動作を防ぐための遮蔽と回路設計を行う。
運用段階の対策（宇宙天気予報の活用）
精密測位の待機: NICTから提供されるROTI指数やLOLマップが異常値を示している場合、自動運転トラクターの稼働やドローンの自律飛行を一時的に停止する運用の徹底。
周波数の変更: 短波通信の利用者は、電離圏の状態に応じて使用する周波数帯を柔軟に切り替える（デリンジャー現象発生時は高周波数側へ、電離圏嵐発生時は低周波数側へ）。
電力系統の負荷調整: 地磁気誘導電流（GIC）による変圧器の故障を防ぐため、磁気嵐のピーク時には送電網の負荷を下げ、予備の変圧器を保護する措置を講じる。
結論：見えない「空のレンズ」と共に生きる
電離層は、我々の文明を支えるデジタルな糸を常に歪ませる「不確定なレンズ」である。2024年5月の巨大磁気嵐が示した事実は、太陽活動のわずかな気まぐれが、現代の精密な技術体系に対して数千億円規模の経済的打撃を与えうるという現実である。農業トラクターが暴走し、気象衛星が沈黙したあの日、我々は宇宙天気がもはやSFの物語ではなく、直接的な危機管理の対象であることを再認識させられた。
しかし同時に、日本が誇るGEONETのような地上観測網や、宇宙から現象の核心を突く「あらせ」衛星のデータは、この見えないレンズの歪みをリアルタイムで解析し、被害を最小限に抑えるための確かな道筋を示している。宇宙天気予報を天気予報と同じように日常の意思決定に組み込み、社会全体のレジリエンスを高めていくこと。それが、空のレンズが突然ズレる夜、我々が文明の歩みを止めないための唯一の処方箋である。
今後、第25太陽周期のピーク（極大期）に向けて、太陽活動はさらに激しさを増すことが予測される。宇宙天気への備えは、もはや特定分野の専門事項ではなく、あらゆるインフラ事業者が直面する不可避の課題として、その重要性を増し続けている。
