「ITニュース」｜AIチップを作るのに、AIチップを使う——NVIDIAが明かした自己加速的な開発サイクル
はじめに
2026年7月26日、NVIDIA Blogにて技術者のIvan Goldwasser氏が、自社の次世代CPU「Vera」を使ってチップ設計の工程そのもの（形式検証・機能検証）を高速化していると発表しました。EDA（電子設計自動化）大手のCadence・Synopsysと連携し、最大1.5倍の性能向上を確認したという内容です。
読みどころは2点です。1つは、AIチップを設計するプロセス自体にAIチップを使うという「自己加速的」な構図。もう1つは、この「1.5倍」という数字がどこまでの範囲を指すのかという読み解き方です。
※ 本記事は技術・製品発表の紹介であり、投資助言には該当しません。

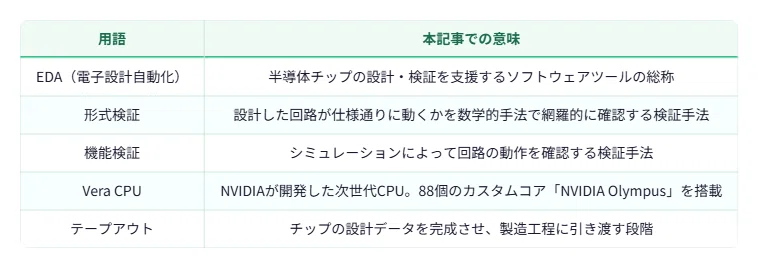

この記事での用語
1. 何が起きたのか（結論）
NVIDIAは2026年7月26日、自社の次世代CPU「Vera」を使ってチップ設計プロセス自身（形式検証・機能検証）を高速化していると発表しました。
Vera CPUは88個のカスタムNVIDIA Olympusコア、LPDDR5Xメモリサブシステム、第2世代NVIDIA Scalable Coherent Fabricを備えています。
CadenceのJasper（機械学習でバグを発見・修正する形式検証ツール）とSynopsysのVCS（機能検証・シミュレーションツール）の両方で、選定したワークロードにおいて最大1.5倍の性能向上を確認したとしています。
次世代の「Rosa」CPU（NVIDIA Rigelコア採用予定）にも言及があり、この取り組みが継続的な自社製品ラインの開発に組み込まれていることを示唆しています。
忙しい方向けに一言でいうと、
「NVIDIAは、次世代CPUの設計・検証作業そのものを、その次世代CPUで高速化していると発表した」——ただし「最大1.5倍」は選定ワークロードでの数字であり、チップ設計全体の期間短縮を保証するものではありません。
2. 「ドッグフーディング」としての位置づけ
今回の発表は、NVIDIAが自社チップを自社の開発工程に使う、いわゆる「ドッグフーディング」の一例と読めます。AIチップ市場の競争が激化する中、開発効率（テープアウトまでの期間短縮）を対外的に訴えることは、半導体・EDAエンジニアだけでなく、投資家やパートナー企業向けのメッセージとしても機能する側面があります。
「AIチップがAIチップ自身の設計を支える」という自己加速的な開発体制は、NVIDIAが過去にもGPUを使った内製チップ設計の事例を発信してきた延長線上にあると考えられますが、本記事の出典であるNVIDIA Blogの投稿単体からは、過去事例との明確な接続についての記述は確認できていません。
3. 「最大1.5倍」の読み方
想定読者ごとに、この発表から読み取るべき示唆は異なります。半導体・EDAエンジニアにとっては、形式検証・機能検証のワークロードで、自分たちが使うEDAツールにVera最適化版が存在するかを確認する価値があります。経営層・投資家にとっては、「開発効率向上」という数字（1.5倍）が選定ワークロード限定である点に注意し、全社的な開発期間短縮の裏付けとは区別して読む必要があります。IT系のライター・アナリストにとっては、Vera CPUの技術仕様（88コア、LPDDR5X、第2世代Scalable Coherent Fabric）と、EDA特化の性能向上を混同せず、汎用CPU性能の話ではない点を明記することが求められます。
「最大1.5倍」の対象ワークロードが具体的にどのような規模・設計ノード世代を指すかについては、NVIDIA Blogの発表以上に詳細な技術資料での裏付けが望ましいところですが、本記事執筆時点では未確認です。
4. 短期・中期・長期の整理
時間軸定義:
短期: 0〜3か月
中期: 3か月〜1年
長期: 1年以上
4-1. 短期（0〜3か月）
予想される動き: NVIDIA・Cadence・Synopsysの技術広報が続き、Siemens EDAなど他のEDAベンダにも同様の最適化発表が波及する可能性があります。
不確実性: 「最大1.5倍」の対象ワークロードが限定的であり、一般的なチップ設計全体への適用範囲は明らかではありません。
効果が出ない条件: 選定ワークロード以外での性能向上が確認されない場合、技術広報の域を出ない可能性があります。
4-2. 中期（3か月〜1年）
予想される動き: Vera CPUの後継「Rosa」（Rigelコア採用予定）を含め、NVIDIA自社チップの設計サイクル短縮が実際の製品ロードマップの前倒しに反映されるかが注視される局面になります。
不確実性: 設計サイクル短縮が製品発表ペースの加速に直結するかは、他の製造・検証プロセスのボトルネック次第で変動します。
効果が出ない条件: 製造工程など他のボトルネックが解消されない場合、検証工程の高速化だけでは製品化ペースの向上につながらない可能性があります。
4-3. 長期（1年以上）
予想される動き: AIチップ設計へのAI活用（EDA×AI）が業界標準の開発フローとして定着し、半導体開発の人材要件やEDAツールの評価基準が変化する可能性があります。
不確実性: 標準化が進むかどうかは、Cadence・Synopsys以外の主要EDAベンダの追随状況や、先端半導体関連の規制・輸出管理の影響を受ける可能性があり、現時点では見通しにくい状況です。
効果が出ない条件: EDAツールのライセンスコストや移行コストが高く中小設計チームへの普及が進まない場合、効果は大手ベンダ中心にとどまる可能性があります。

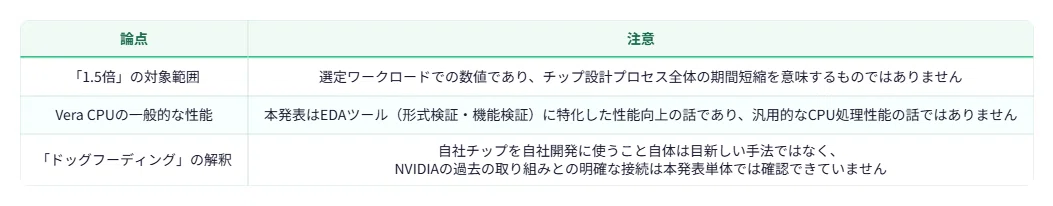

5. 混同しやすい点
6. まとめ
NVIDIAはVera CPUを使い、CadenceとSynopsysのEDAツールで形式検証・機能検証を最大1.5倍高速化したと発表しました。
この数字は選定ワークロードに基づくものであり、チップ設計プロセス全体の期間短縮を裏付けるものではない点に注意が必要です。
半導体・EDAエンジニアは自社の検証ワークロードにVera最適化版ツールが存在するかを確認する価値があります。
経営層・投資家は、開発効率の訴求と実際の製品ロードマップへの反映は別軸で評価すべきです。
主な参照
関連記事
免責
本記事は執筆時点で公開されている技術・製品発表の紹介であり、投資助言・法律助言には該当しません。「最大1.5倍」という数値の対象ワークロードの詳細については、NVIDIA Blogの発表以上の一次資料での確認ができていません。
