本稿の位置づけ

本記事は、Rapidus 向け追加支援（約6315億円）— 報道・公式と「累計」の読み分け（以下「本編」）を読むときの補助資料です。6315億円・累計2.354兆円・増資2676億円の切り分けやReuters と公式の対応は本編に譲り、ここでは次を整理します。

※投資助言・銘柄推奨ではありません。 デバイス説明のうち MOSFET／GAA などは工学の通説に基づく概念整理であり、個社の実プロセス断面までは検証していません。

1. Rapidus 企業概要（公式ベースの要約）

一言でいうと: 2022年設立の日本の半導体製造・開発企業で、2nm 世代の先端ロジックと、設計からウェハ、3D パッケージまでの短い製造サイクル（TAT）を掲げる次世代ファウンドリを標榜しています。本社は東京都千代田区麹町。代表取締役 CEO は 小池淳義（Dr. Atsuyoshi Koike）（公式英語サイトの会社情報より）。

設立・事業（要約）

• 設立日: 2022年8月10日

• 事業領域: 半導体デバイス・集積回路その他電子部品の開発・設計・製造・販売

• 企業メッセージの要旨: 生活・産業への寄与、顧客との共創、人材育成、グリーン社会など（公式の説明を圧縮）

技術・ブランド（公式リリース等で繰り返される言い方）

• IIM（Innovative Integration for Manufacturing）: 北海道千歳市の次世代ロジック向け R&D・製造拠点。フロントエンドの試作ラインに加え、バックエンドでは Rapidus Chiplet Solutions（RCS）（千歳のセイコーエプソン工場隣接など）でチップレット・パッケージを扱う、という説明が出てきます。

• RUMS（Rapid and Unified Manufacturing Service）: 統合型の製造サービスモデル。短い TATを強みに語られることが多いです。

• 2nm の中核技術として GAA（Gate All Around） に触れる公式説明があります。日米協力（IBM との連携がプログラム名に現れる表現）、300mm ウェハ上の試作、PDK 提供などもセットで語られます。

• 2026年4月11日付の FY2026 NEDO 承認リリース では、フロントの試作精度・歩留まり、バックエンドの 2.xD／3D パッケージの量産技術開発を進め、2027年の量産開始を目標に据える、と CEO コメントがあります。

資本・公的スキーム（公式に分かる範囲）

• NEDO 委託: FY2022 以降、「ポスト5G…先端半導体製造技術開発」枠で、(1) 2nm 統合・短 TAT 製造（日米協力ベース）と (2) 2nm 向けチップレット・パッケージ設計・製造の2プロジェクトを継続してきた、と複数リリースで説明されています。

• 2026年2月27日付 2676億円調達リリース: 政府・民間合わせ 2676億円（IPA 1000億円＋民間 1676億円）などと明記。本編で述べるとおり、4月報道の「追加6315億円」とは資金の柱が別です。

• 事業者選定: 情報処理の促進に関する法律に基づき、安定生産に必要な措置を適切に実施できる事業者として公募のうえ選定された、と公式に要約されている時系列があります（ブリーフ記載: 公募 2025-09-03〜10-02、選定 2025-11-21）。

読み手向けの位置づけ（公開情報からの印象）
国策と民間コンソーシアムの交差点に立つ、まだ若いファウンドリ候補。黒字ファウンドリというより当面は大規模 R&D・試作・2027 量産に向けた投資フェーズ、と読む向きが素直です。

2. NEDO（新エネルギー・産業技術総合開発機構）とは何か

NEDO は、経済産業省所管の国立研究開発法人です。正式名称は新エネルギー・産業技術総合開発機構（英語: New Energy and Industrial Technology Development Organization）。根拠法は独立行政法人通則法および国立研究開発法人新エネルギー・産業技術総合開発機構法です。主務大臣は経済産業大臣。機構概要（基本情報）（NEDO 公式）に、名称・目的・所管などがまとまっています。

目的の要旨（公式の圧縮）
非化石エネルギー・エネルギー合理化・鉱工業の技術などに関する研究開発とその促進、技術利用の促進などを通じ、産業技術の向上と企業化、エネルギー供給と経済・産業の発展に資する、という趣旨です。

本件ニュースでの読み方
半導体の先端製造・設計は「鉱工業技術」の研究開発枠に載りうる領域であり、国のプログラムの下で委託・プロジェクト管理・予算執行の実務を担う窓口として NEDO が表に出ます。Reuters の「経産省の所管下組織 NEDO」は、この所管関係に対応します。NEDO は企業ではないので、「NEDO が支援する」は NEDO を通じた公的 R&D スキームの略語として読むと取り違えにくいです。

3. 「2nm 世代」とは何か

本編の報道では 「2nm 世代の次世代ロジック半導体」といった表現が出ます。

• 位置づけ: 製造プロセス世代（ノード名）の商業ラベルです。CPU や SoC などロジック半導体を、ウェハ上でいかに高密度に作るかの一代分の製造技術セットを、「3nm」「2nm」のように呼ぶ業界の命名習慣に近いです。

• 「nm」は実寸とイコールではない: 数字がゲート長などの厳密な物理寸法を指すとは限りません。各社ロードマップ上の世代名として読むのが安全です。

• 報道での意味: 「次世代ロジック」は DRAM ではなく計算・制御向けのチップを指しやすいです。「2nm 世代」は全世界共通の完成規格というより、そのクラスを目指す開発・製造ラインを指す言い方であることが多いです。

• 技術例: EUV、新材料・配線、GAA などがセットで語られやすいです（次章）。

厳密定義は各ファウンドリの技術資料やIEEE / IRDS 等との照合が必要です。

4. MOSFET・FinFET・GAA（トランジスタ構造の通説）

以下は集積回路・デバイス工学の通説による概念整理です。

MOSFET

Metal-Oxide-Semiconductor Field-Effect Transistor（金属酸化膜半導体電界効果トランジスタ）。ゲート電圧で半導体内の電界を変え、ソース―ドレイン間の電流を制御するFETです。デジタルでは 0/1 のスイッチとして使われます。現代のロジック IC は CMOS（n 型と p 型の MOSFET の対）が主流です。ゲートと基板の間に絶縁膜があり、電圧で反転層（チャネル）を誘起してオンにする、という説明が一般的です（ゲート材料が金属でなくても歴史的名称として MOSFET と呼ばれることがあります）。

平面 → FinFET → GAA

微細化に伴い短チャネル効果やオフ時のリークが問題になりやすく、ゲートがチャネルをより強く・立体的に囲む方向へ構造が進んできた、という流れが通説として語られます。

• 平面型: ゲートが主に上面からチャネルを覆う古典的な形。

• FinFET: フィン状のチャネルをゲートが三面から囲む。先端プロセスで長く採用されてきた型の一つ。

• GAA（ゲート・オール・アラウンド）: チャネルを複数面から（四方に近い形で）ゲートが囲む構造。ナノシート等の実装が代表例として紹介されることが多いです。静電制御の強化やリーク抑制が期待される、と説明されます。

Rapidus の文脈で「2nm で GAA」とある場合、ロジック素子の構造世代を GAA 側に置く、という読み方になります。実際の量産プロセスは各社・各世代で異なりうる点に注意してください。

学習用の入口として MOSFET（Wikipedia 日本語版） 等もありますが、厳密な工学的定義は教科書・論文・各社プロセス資料で確認するのが確実です。

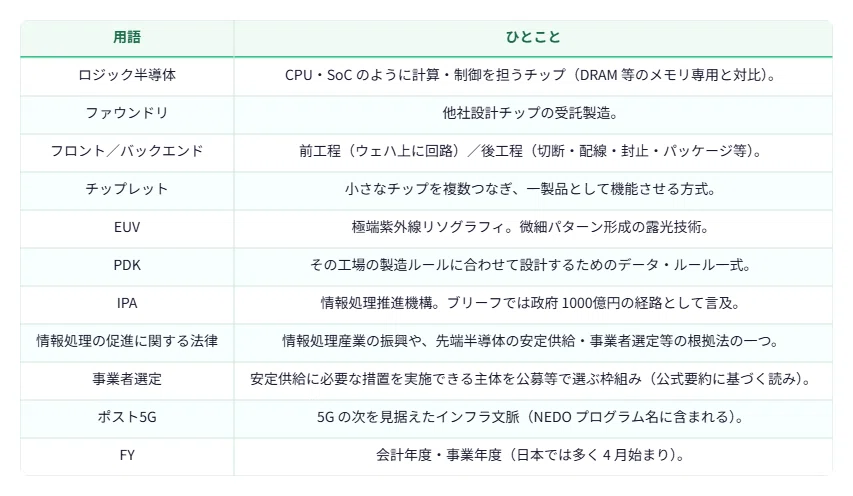

5. 用語ミニ辞典（本編＋補助で触れた語）
