「動いていた機械が突然止まった」
「在庫していた保守部品が最後の1個になった」
製造現場では、こうしたトラブルから生産中止部品の調達危機が一気に顕在化することがあります。

部品が1つ欠けるだけでラインは止まり、納期遅延や信用問題にも直結します。この状況を抜け出す現実的な手段が、現物から形状を復元するリバースエンジニアリングです。

このnoteでは何度も紹介させていただいているリバースエンジニアリングですが、今回は単なるスキャンだけでは解決できない“落とし穴”と、確実に復元を進めるためポイントを5つの視点にまとめてみました。

ちなみに今回は試しにすべての画像をGeminiで作成してみました。
よく出来てるような、ちょっと違うような。。。その辺りもお楽しみください。

１｜そもそも「図面がない」と部品が作れない

古い機械や廃版品では、図面が電子化されていない、あるいは設計者がすでに在籍していないといったケースが少なくありません。

そこでどうやって調達をするかが問題になってきます。
「他社製品などから代替品を探す」→仕様が合わない
「イチから設計し直す」→時間とコストがかかる

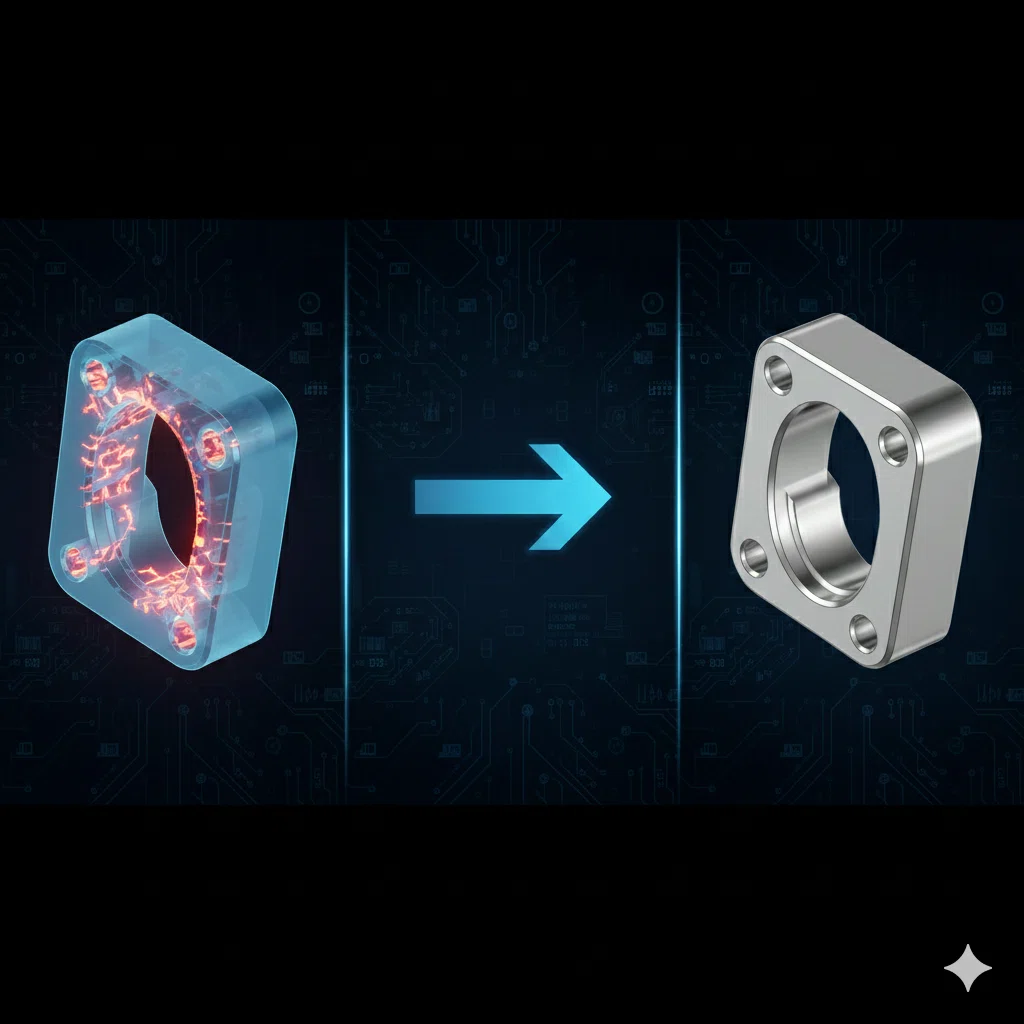

そのギャップを最短で埋めるアプローチが、現物を3Dスキャンしてデータ化するリバースエンジニアリングです。

3Dスキャナーは便利ですが万能ではありません。
深い穴の底、裏側の狭い部分など、光の届かないところはどうしても欠損が出ます。
また、スキャンの出力は「STLデータ」になります。これは点の集合体で、そのままでは加工や金型設計には使えません。

・欠損部分を用途から推測して補完
・寸法公差・幾何公差を踏まえてCADデータとして再構築
といった工程を設計者目線で丁寧に行う事が必要になります。

単に形が合っているだけでは部品は機能しません。

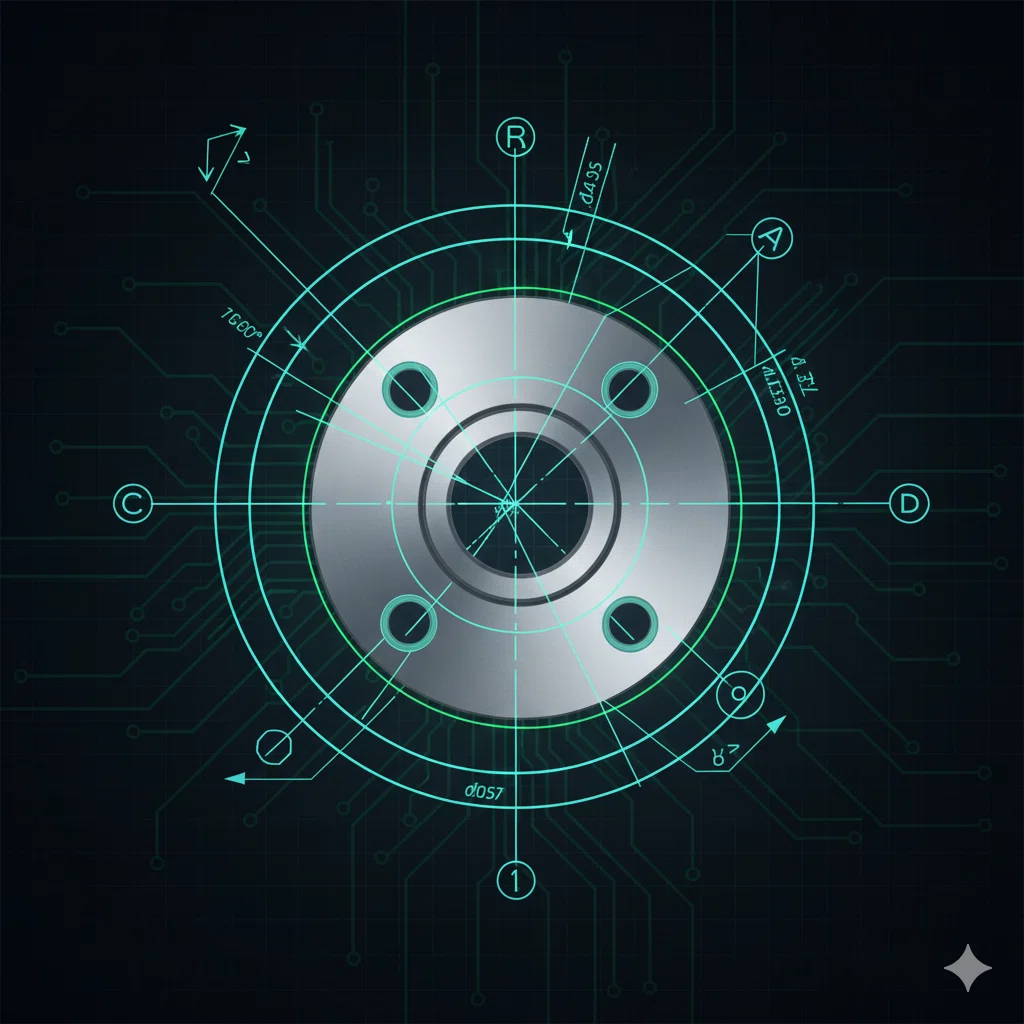

その穴がどのような意味を持つのか（ボルト穴、ピン穴、逃げ穴）、相手部品との取り合い（クリアランス）を設計者の視点で判断し、公差を付与しなければ、組み立てられない部品になってしまいます。

また、古い部品の場合、熱や応力によって製造時と比べて変形している可能性もあります。変形したままのデータで復元しても、結局使えない部品になってしまいます。
そのためスキャンデータから製造当時の正しい形状を推定して復元し、機能が成立する状態でCAD化する必要があります。

「データは作ったけど、どこに頼んでも作れない」
「見積りが想定の倍」
そんな相談が実際にとても多いです。
折角データを作ってもそれが作れなければ意味はありません。

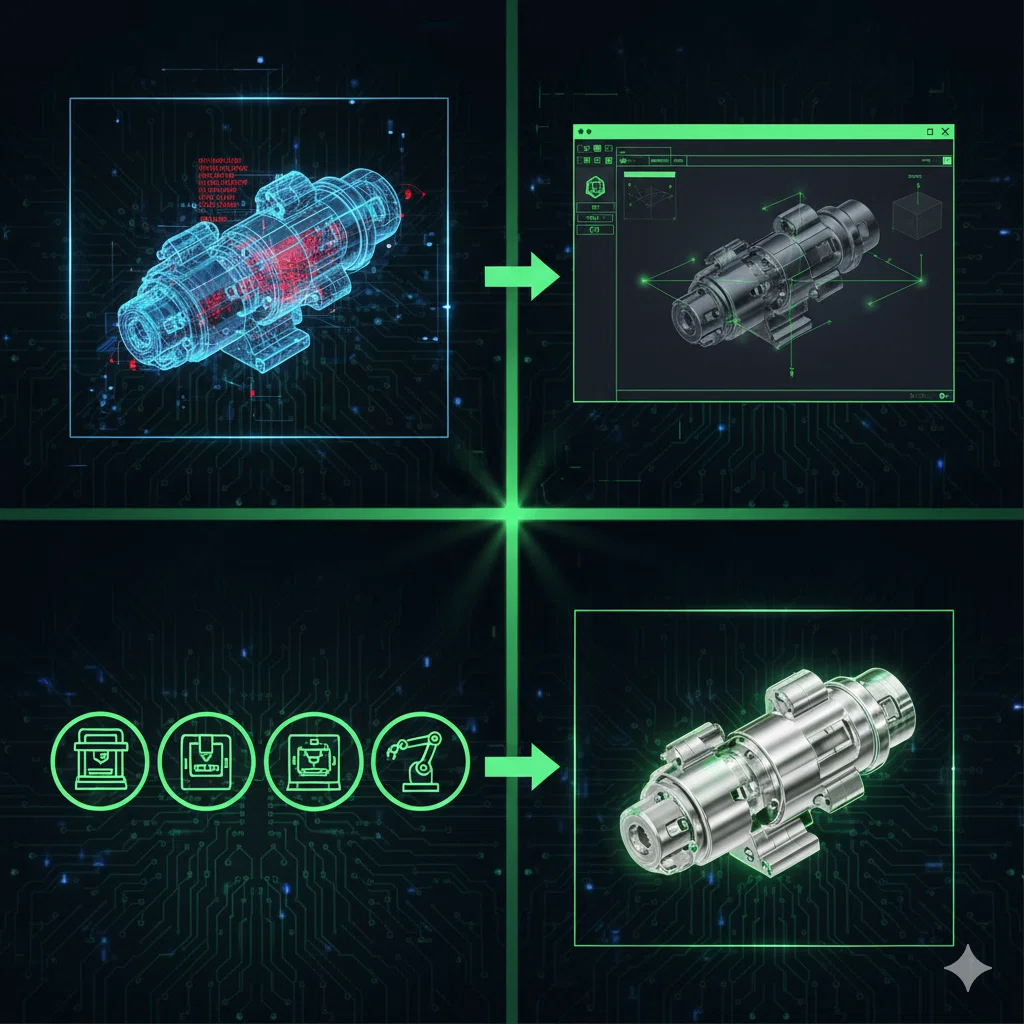

3Dプリント／切削加工／金型製作など、部品の数量や材質・目的に応じた最適な製法を選択する必要があります。

生産中止が予想される部品や、既に調達に不安がある部品をリストアップし、現物があるうちにデジタルデータ化を検討しておくことが、未来の危機を回避する最善策です。

図面なし・欠損ありの部品復元でお困りではありませんか？
どこまで復元できるのかの診断から、最適な製作方法の提案・作成まで、ワンストップで伴走できるのがモールドテックの強みです。
まずは健康診断感覚でお気軽にご相談ください。
