なぜ軽く踏むだけでクルマは止まれるのか｜ブレーキブースターの仕組みと未来

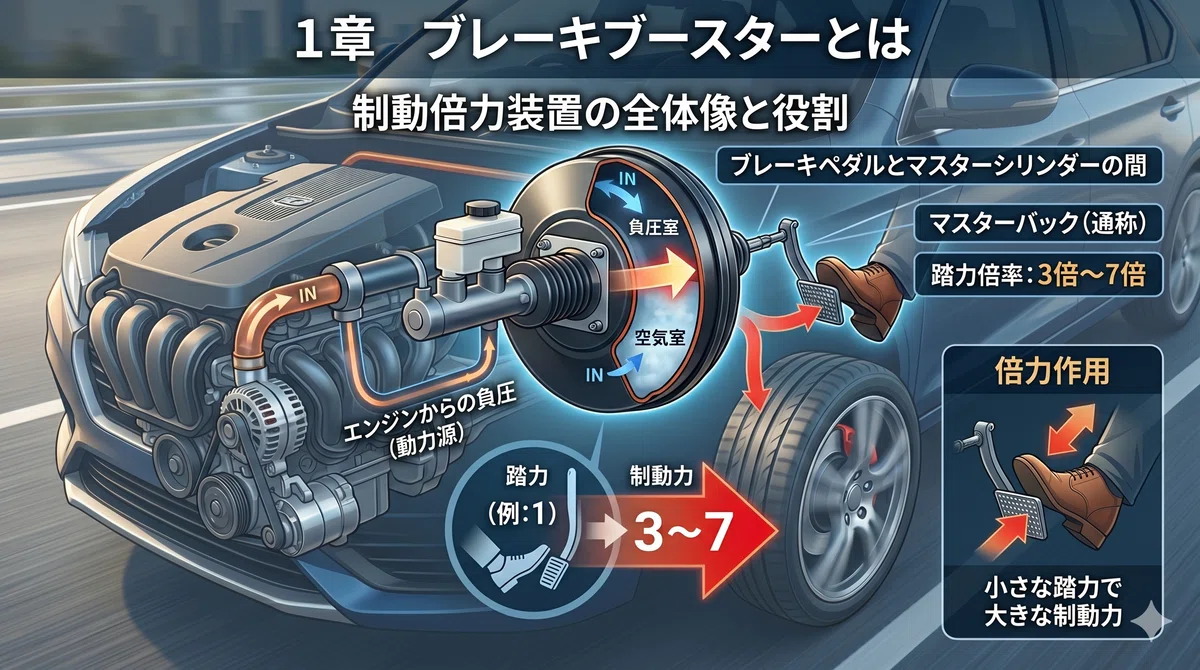

第1章　そもそもブレーキブースターとは何か

ブレーキペダルを踏んだとき、ペダルが自分から沈み込んでいくように感じたことはないでしょうか。
自分の足で押しているというより、ペダルが床のほうへ引き込まれていく感覚です。
あの感覚こそ、ブレーキブースターが仕事をしている合図です。
この装置の役目は、ドライバーがペダルを踏む力を手助けすることにあります。
技術的な正式名称は制動倍力装置（せいどうばいりょくそうち）といいます。
名前にある倍力（ばいりょく）という言葉が、そのまま働きを表しています。
ペダルにかけた力を、何倍にもふくらませてくれます。
人の足が生み出す力を1とすると、それをおよそ3倍から7倍まで引き上げてタイヤ側へ届けます。
ですから、ほんの軽い踏み込みでも、しっかりと止まる力が生まれます。

この装置が置かれているのは、ブレーキペダルとマスターシリンダーの間です。
マスターシリンダーは、ペダルの動きをブレーキ用の油圧へ変える部品です。
ブレーキブースターは、その一歩手前で踏む力を大きくすることを担当していると考えてください。

なぜこの装置が生まれたのか

そもそも、なぜこうした手助けが必要になったのでしょうか。
答えは、クルマそのものの進化にあります。
速さが増し、ディスクブレーキを備えるクルマが増えていきました。
重くて速いクルマを止めるには、それだけ大きな制動力がいります。
ところが、その力をすべて人の脚力だけでまかなうのは無理があります。
わずかな踏力から大きな制動力を引き出すために、この装置が一気に普及しました。
かつては高級車だけの装備でした。
いまでは軽自動車から普通車まで、道を走るほとんどのクルマが積んでいます。
裏を返せば、この装置が働かなくなった瞬間、ペダルは信じられないほど重くなります。
試しにエンジンを止めてペダルを踏むと、その重さがはっきり分かります。

いくつもある呼び名

この装置には、じつにたくさんの呼び名があります。
正式な技術用語は制動倍力装置です。
一般的な文章ではブレーキ倍力装置と書かれます。
整備の現場ではマスターバックという通称が飛び交います。
負圧を使うタイプは真空サーボやバキュームサーボとも呼ばれます。
言い方は違っても、指しているものは同じ一つの部品です。
この記事では、以降はブレーキブースターで通します。

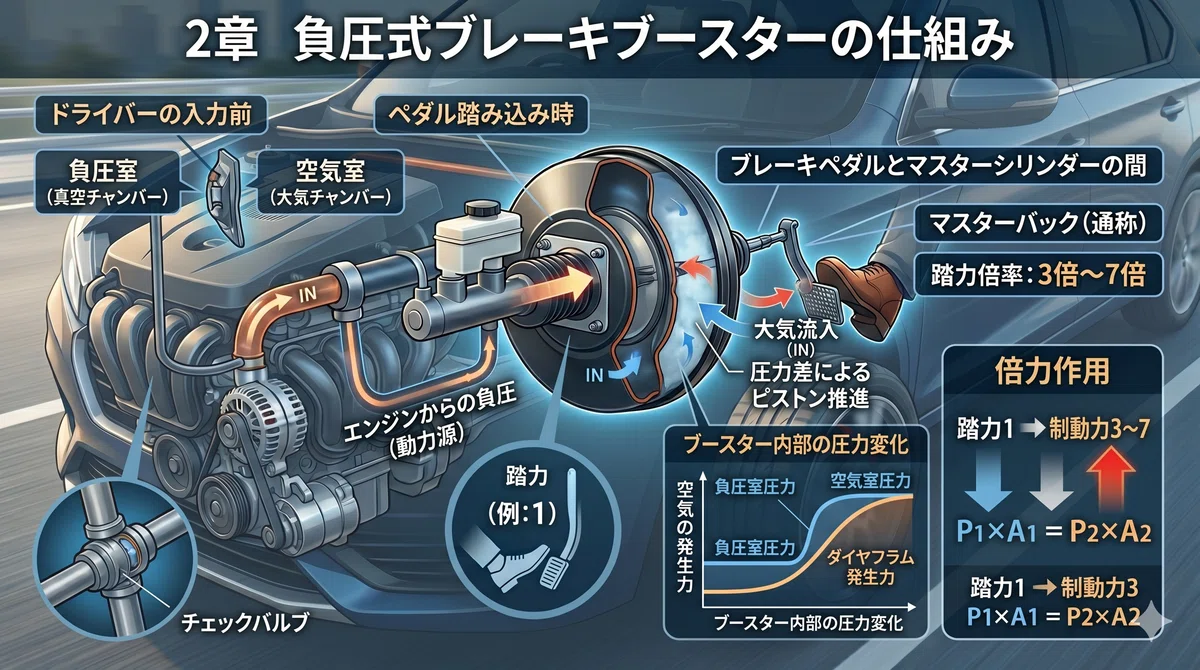

第2章　負圧でアシストする基本の仕組み

ブレーキブースターは、負圧（ふあつ）の力を使ってアシストします。
負圧とは、まわりの大気より圧力が低い状態を指します。
言いかえれば、空気を吸い込もうとする働きのことです。
この吸い込む力を、ペダルを踏むときの後押しに利用します。
装置の内部は、ダイヤフラムという薄い膜で2つの部屋に分かれています。
一方が負圧室、もう一方が空気室です。

エンジンが回っている間、負圧室にはエンジンから引いてきた負圧がたまっています。
ペダルを踏んでいないときは、空気室も負圧室とつながり、どちらも負圧の状態です。
両方の圧力がそろっているので、膜は静止したままです。
ここでペダルを踏むと、空気室側へ外の空気が入り込みます。
すると空気室は大気圧、負圧室は負圧のまま、という差ができます。
2つの部屋のあいだに圧力差が生まれます。
大気圧のほうが負圧より強いため、膜は負圧室側へ押し込まれます。
この押す力が、ドライバーの踏力に重なって上乗せされます。
おかげで、軽い踏み込みでもマスターシリンダーのピストンを力強く押せます。
ペダルが自分から沈むように感じる理由は、この圧力差にあります。

負圧の出どころ

その負圧は、どこからやって来るのでしょうか。
ふつうのガソリン車では、エンジンが空気を吸い込む力を利用します。
エンジンのインテークマニホールド（吸気管）には、運転中つねに負圧が生じています。
この負圧をホースでたどってブースターまで導いています。

エンジンを止めたあとはどうなるか

気になるのは、エンジンを切ったあとの動きです。
負圧式は、エンジンが止まると新しい負圧を作れません。
それでも、ブースターやホースの中には負圧がしばらく残ります。
チェックバルブという逆流防止の弁が、負圧を外へ逃がさずためているからです。
そのため、エンジンを切った直後でも数回はアシストが効きます。
何度も踏むうちに負圧は薄れ、ペダルはしだいに重くなっていきます。

ブレーキは安全の要なので、法律でも細かく定められています。
国の保安基準は、独立して働く2系統以上のブレーキを義務づけています。
配管の一部が壊れても、残った系統で車輪を止められる構造が条件です。
仮にブースターの手助けが消えても、ペダルを強く踏めばブレーキ自体は効きます。
重くなるだけで、止まれなくなることはありません。

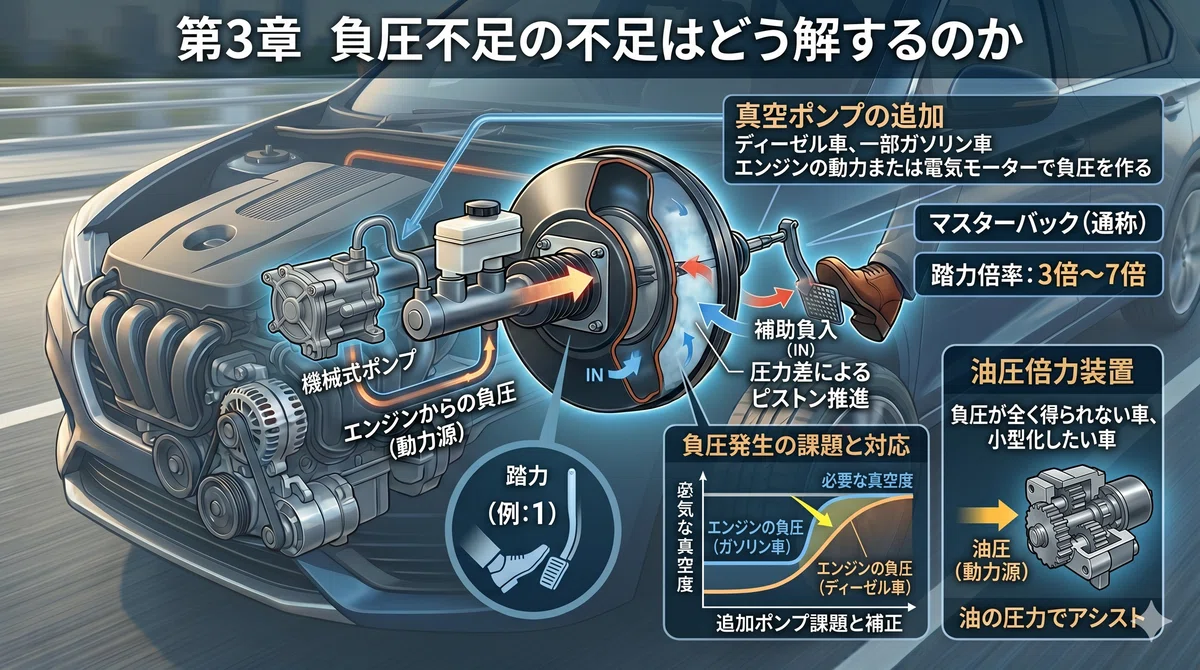

第3章　負圧が足りないクルマの工夫

第2章で見た負圧式は、エンジンの吸気から負圧を取り出す方式でした。
ただし、すべてのクルマがこのやり方を使えるとは限りません。
エンジンの種類によっては、十分な負圧が手に入らないからです。
ここからは、負圧が足りないクルマの対処を見ていきます。

ディーゼル車と一部のガソリン車

最初はディーゼル車です。
ディーゼルエンジンには、空気の量を絞るスロットルバルブがありません。
そのため、吸気管に大きな負圧が立ちません。
ガソリン車と同じ負圧式では、力不足になってしまいます。
そこで登場するのがバキュームポンプ（真空ポンプ）という専用装置です。
負圧を生み出すためだけに用意されたポンプです。
エンジンで駆動する機械式と、モーターで回す電気式があります。
最近は、反応の速い電気式が主流になりつつあります。
このポンプは、ディーゼル車だけの装備ではありません。
一部のターボ車や、一部の直噴（ちょくふん）ガソリン車にも組み込まれます。
これらのエンジンも、走り方しだいで負圧が小さくなる場面があるからです。

油や空気の力を借りる方式

別の道として、油圧倍力装置（ゆあつばいりょくそうち）があります。
負圧ではなく、油の圧力で踏力を後押しする方式です。
直噴エンジンのように負圧が取りにくいクルマや、装置を小さくしたいクルマで使われてきました。
さらに、トラックのような大型車は、まったく別の方式を選びます。
それが空圧倍力装置（くうあつばいりょくそうち）です。
圧縮した空気の力で踏力をアシストします。
トラックはコンプレッサーで空気を圧縮し、エアタンクへためておきます。
その圧縮空気を使ってブレーキを助けます。
空気の力を選ぶ理由は、得られる圧力の大きさにあります。
真空式は、どれだけ工夫しても0.7気圧前後が限界です。
ところが空圧式なら、9気圧前後まで引き上げられます。
重い荷を積むトラックには、この強さがちょうど合っています。

このように、倍力装置は動力源によって大きく3種類に分けられてきました。
負圧を使う真空式、油圧を使う油圧式、圧縮空気を使う空圧式です。
ここまでが、昔ながらの分類です。
しかし近年、この3つに収まらない方式が広がってきました。
それが、次の章で取り上げる電動化への流れです。

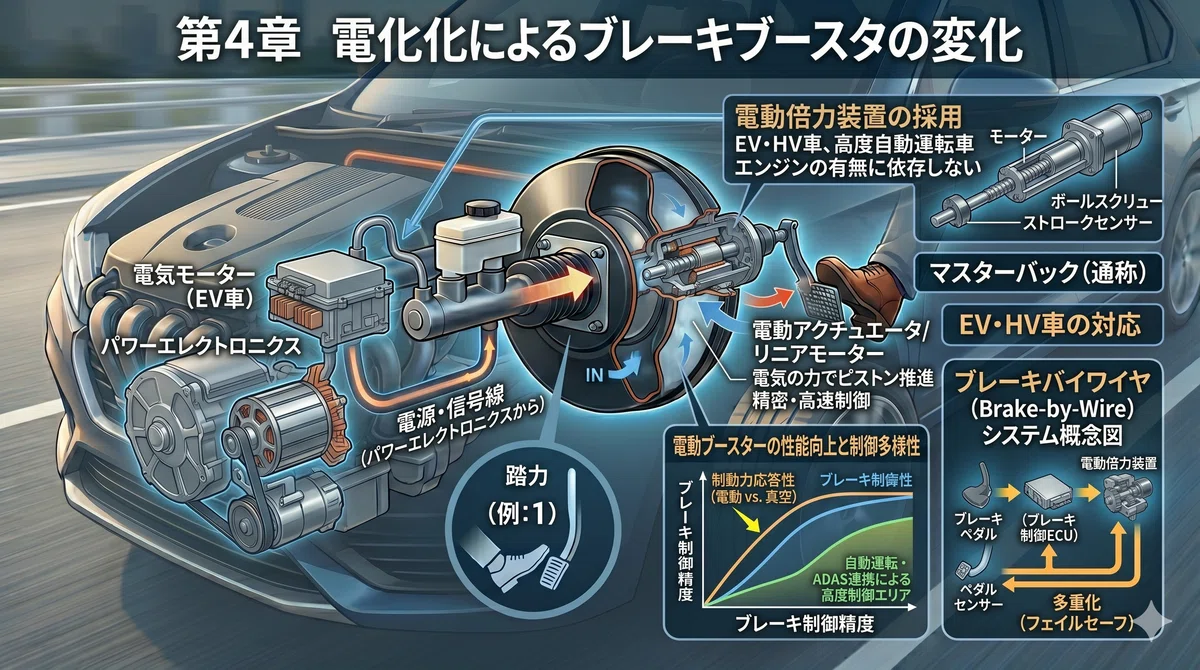

第4章　電動化がもたらした新しいブレーキ

ここまでは、負圧や空気を使う昔ながらの方式を見てきました。
ところが、電気自動車（EV）やハイブリッド車（HV）の登場で事情が変わります。
こうした電動車では、従来の負圧式が使いにくくなります。
理由を順に確かめていきます。
まず、電気自動車にはエンジンそのものがありません。
エンジンがなければ、吸気から生まれる負圧も存在しません。
次に、ハイブリッド車はエンジンが動いたり止まったりします。
エンジンが休んでいる間は、負圧を安定して取り出せません。
つまり電動車には、いつでも頼れる負圧がありません。

モーターで押す電動倍力装置

そこで主役になったのが電動倍力装置（でんどうばいりょくそうち）です。
電動ブレーキブースターとも呼ばれます。
負圧の代わりに、モーターの力で踏力をアシストする装置です。
モーターでマスターシリンダーのピストンを動かし、ブレーキの油圧を生み出します。
負圧がいらないので、エンジンの有無に関係なく働きます。

回生ブレーキとの相性

電動化が進んだ背景には、もう一つ大きな事情があります。
回生（かいせい）ブレーキとの組み合わせです。
回生ブレーキは、電動車ならではの減速の仕組みです。
減速するとき、モーターを発電機として働かせます。
そのとき生まれる抵抗を、ブレーキの力として使います。
さらに、発電した電気をバッテリーへためて再利用します。
エネルギーを捨てずに回収できるので、電費や燃費の改善につながります。
ただし、回生ブレーキだけでは止まる力が足りません。
強く減速する場面や停止の直前では、従来の油圧ブレーキも要ります。
そこで、回生ブレーキと油圧ブレーキを協力させます。
これを協調回生（きょうちょうかいせい）ブレーキと呼びます。
できるだけ回生を多く使い、不足分だけを油圧で埋める考え方です。
この配分をなめらかに切り替えるには、反応の速い装置が欠かせません。
モーターで油圧を作る電動ブレーキブースターは、まさにこの役に向いています。

ブレーキバイワイヤと安全策

さらに進んだ形がブレーキバイワイヤです。
ペダルと油圧を作る部分が、機械的につながっていない方式です。
ドライバーの踏み込みをセンサーが読み取ります。
その信号をもとに、モーターが必要なだけの油圧を作ります。
ペダルの感触と実際の制動を、切り離して制御できます。
回生との協調がしやすく、ABSや横滑り防止装置とも組み合わせやすくなります。
ここで気になるのは、もし故障したらどうなるか、という点です。
電気信号が途切れたらブレーキが効かないのではないか、という不安です。
この心配に対しては、フェイルセーフが備わっています。
※「フェイルセーフ」とは、システムや機械が「故障や異常を起こすこと」を前提とし、トラブル発生時でも自動的に安全な状態を保つように制御する設計・考え方
つまり、ふだんはペダルと油圧が切り離されていても、いざというときには直接つながる経路が残されています。
不具合が起きても、ペダルの力で最低限のブレーキが働くようにしてあります。

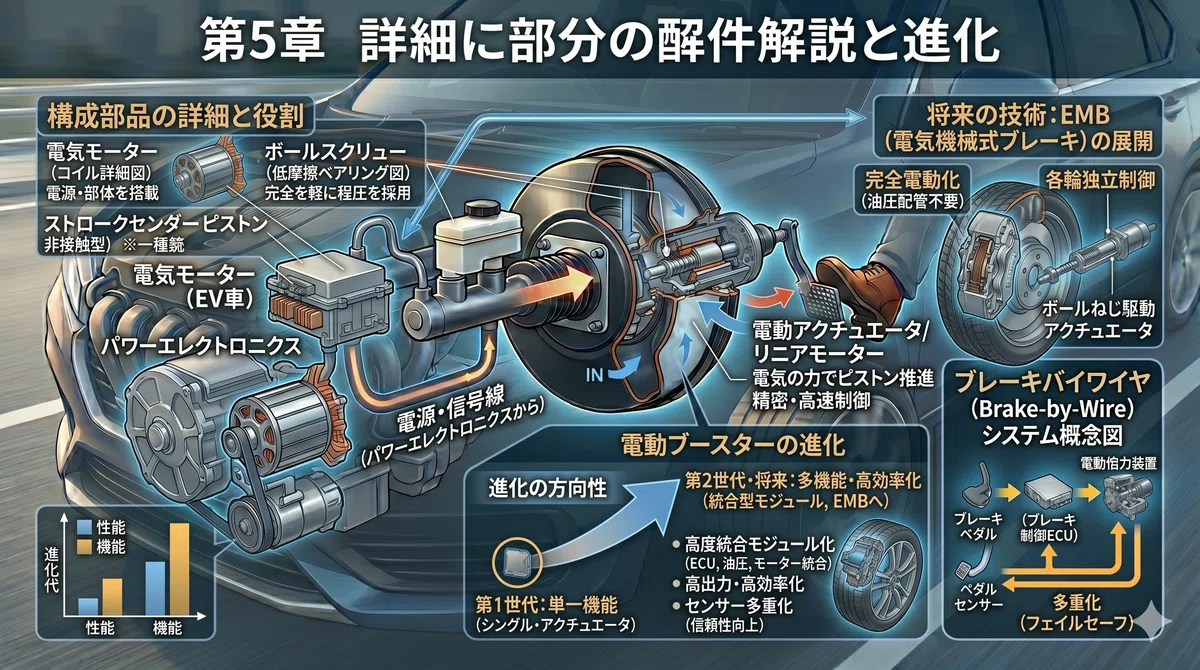

第5章　実車で見る方式の違い

ここからは、実際のクルマでどの方式が使われているかを見ていきます。

純粋な電気自動車・日産リーフ

最初は、純粋な電気自動車の例として日産リーフです。
リーフにはエンジンがありません。
ですから、負圧を頼る従来のブースターは使えません。
日産は公式に、リーフが電動型制御ブレーキシステムを採用していると説明しています。
電動モーターを使い、ブレーキの操作力を軽くする方式です。
初代のZE0型と2代目のZE1型、どちらもこの方式とされています。
リーフは、負圧式から電動式へ移った代表例といえます。

トヨタ初のBEV・bZ4X（びーずぃーふぉーえっくす）

次は、トヨタ初の専用電気自動車bZ4Xです。
bZ4Xには、アドヴィックスが新たに開発した回生協調ブレーキシステムが採用されました。
このシステムは、電子制御ブレーキとESC（横滑り防止装置）のモジュレータで構成されます。
前後の車輪のブレーキ圧を、別々に調整できる点が持ち味です。
これにより回生で回収できるエネルギーを増やし、走行中の姿勢も安定させます。

少し変わった例・ノートe-POWER

ここで、ひと味違う例も挙げておきます。
日産のノートe-POWERです。
e-POWERは、モーターだけで走る方式です。
エンジンは発電に回し、タイヤを直接は駆動しません。
電気自動車に近い構造ながら、エンジンを積んでいる点が特徴です。
初代のノートe-POWERでは、このエンジンの負圧をブレーキの補助に使っていたとされています。
負圧が足りなくなると、短い時間だけエンジンを回して補う、という説明も見られます。
ただし、世代や車種で方式が異なる可能性があり、確かな一次情報は多くありません。

電動化はEVだけの話ではない

最後に、見落とされやすい事実を一つ。
電動倍力装置は、電動車だけの装備ではありません。
ボッシュのiBoosterは、エンジン車にも採用されています。
理由は衝突被害軽減ブレーキの性能にあります。
自動でブレーキをかける機能には、素早く強い油圧を作る力がいります。
新車の安全評価で求められる昇圧（しょうあつ）性能を満たすため、エンジン車でも電動化が進んでいます。
ブレーキの電動化は、もはやEVに限った話ではなくなっています。

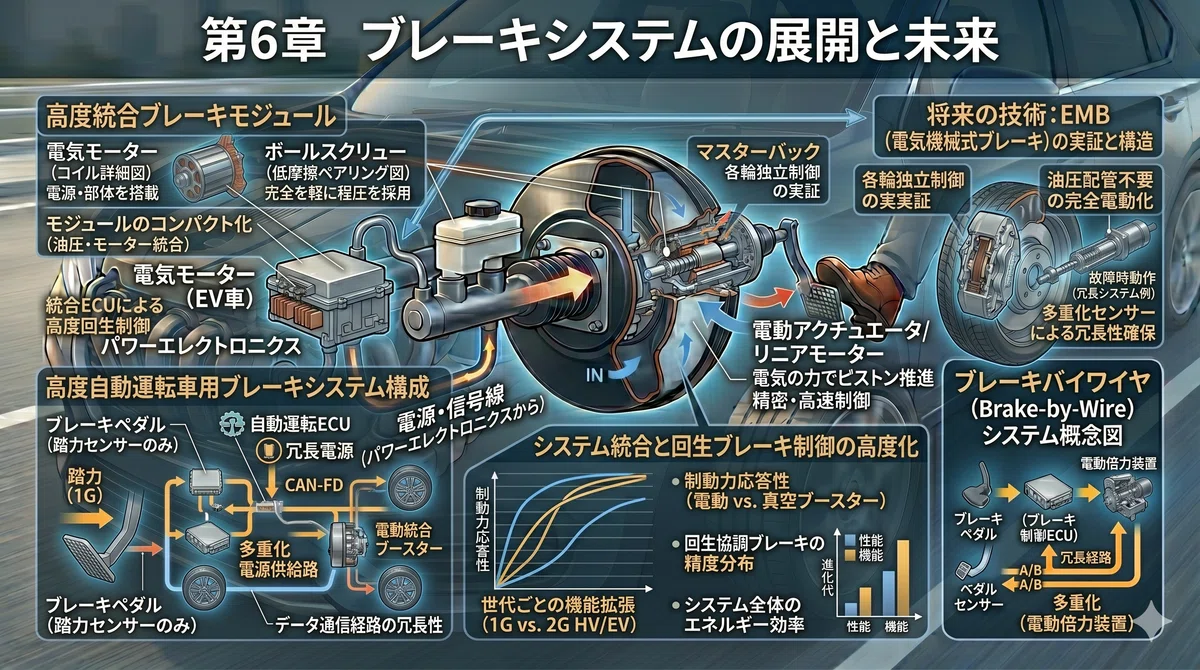

第6章　倍力装置は将来なくなるのか

これまで見てきた装置は、最後はどれも油圧でブレーキを動かしていました。
負圧式も電動倍力装置も、油圧を作る段階までは共通です。
ところが、その油圧さえ使わない方式が現れています。
電気機械式ブレーキです。
英語の頭文字をとってEMBと呼ばれます。

油圧を使わないブレーキ

EMBは、ブレーキパッドをモーターで直接押し付ける方式です。
油圧を使いません。
それぞれの車輪にモーターとボールねじを組み込み、電気の力だけで止めます。
ブレーキフルード（ブレーキ液）も、油圧の配管もいりません。

利点と、残された課題

この方式には、はっきりした利点があります。
すべての車輪をEMBにすると、多くの部品が要らなくなります。
マスターシリンダー、倍力装置、横滑り防止装置のユニット、配管、フルードが省けます。
部品が減れば車内を広く使え、整備の手間も軽くなります。
反応も速く、自動ブレーキの制御と相性が良い点も魅力です。
一方で、課題も残っています。
急ブレーキにこたえるには、強い力を出せるモーターが必要です。
そのために強力なインバーターがいるので、コストが上がりやすくなります。
さらに、油圧という物理的な予備手段がないため、電気系統の冗長性（じょうちょうせい）が欠かせません。※冗長性とは、予備を二重三重に持っておくこと
故障に備えて、制御を何重にも用意しておく必要があります。

自動運転との関係と実用化の現状

EMBは、自動運転との関わりでも注目を集めています。
自動運転が危険を避けるとき、ブレーキの立ち上がりの速さが効いてきます。
油圧が立ち上がるわずかな時間が、ときに問題になるからです。
電気で直接動かすEMBは、この点で有利とされています。
実用化では、中国が先を走っています。
中国では2026年1月1日に、EMBの要件を定めた強制規格が施行されました。
冗長性や機能安全の基準が整い、量産へ向けた動きが活発になっています。
一方、日本車については2025年10月の時点で、量産や実用化の情報はありません。

ブレーキは止まるための装置であり、同時に安全の最後の砦です。
だからこそ、新しい方式を入れるときには慎重な検証が求められます。
負圧を使う倍力装置から、モーターを使う電動倍力装置へ。
そして、油圧すら使わないEMBへ。
ブレーキブースターという部品は、クルマの電動化とともに姿を変え続けています。
やがては、倍力装置そのものがクルマから消えていくのかもしれません。
