こんにちは、nanookです。

今回のnoteは
「BIMって最近聞くから気になっている」
「BIMの始め方がわからない」
という方に向けた記事です。

VWでの設計作業をBIM化するといっても
いきなり3Dモデリングまで行う必要はありません。

今の作業を、ひとつひとつBIMに置き換えて
まずは、2D+ちょこっとBIMを目指してみましょう。

今回は、「図面枠」ツールを使って
自動で情報を描画する方法を紹介します。

便利だけどカスタマイズしずらいと思っていた図面枠が
自社の表題欄で簡単に表示できます。

最後にデータ（VW2015）も置いておきます。
それでは、説明に入ります。
※こちらの記事では、Vectorworks2022 Architect (MAC)を使用しています。

表紙に描画する内容を、図面枠ツール内で設定しておきます。
初めに、図面タイプ（基本計画図、実施設計図など）がないので追記設定します。

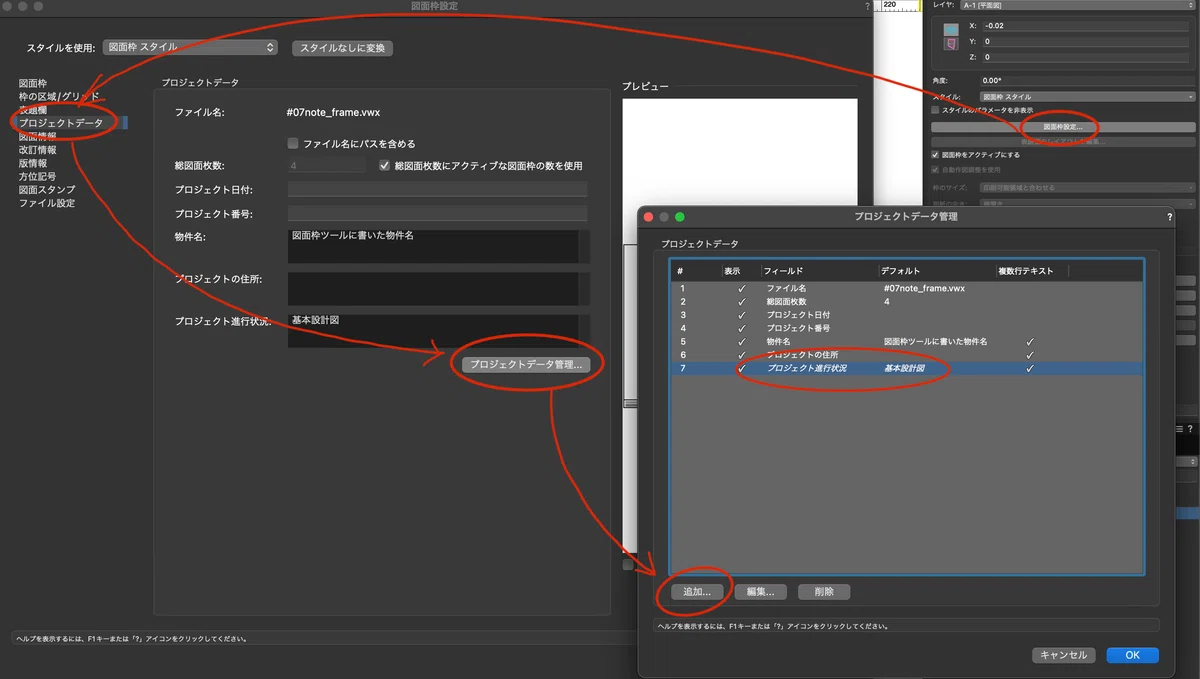

図面枠設定　ー　プロジェクトデータ　ー　プロジェクトデータ管理　ー　追加
図面枠情報をオリジナルで追加します。

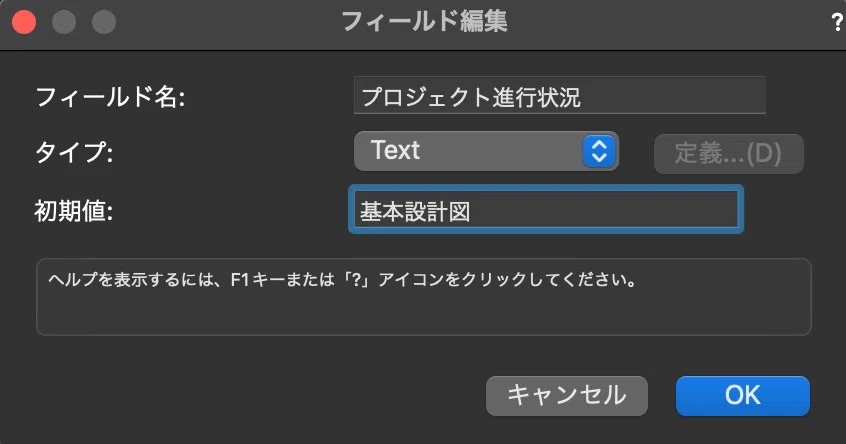

フィールド名：プロジェクト進行状況
タイプ：text　ー　基本計画図…
など任意入力

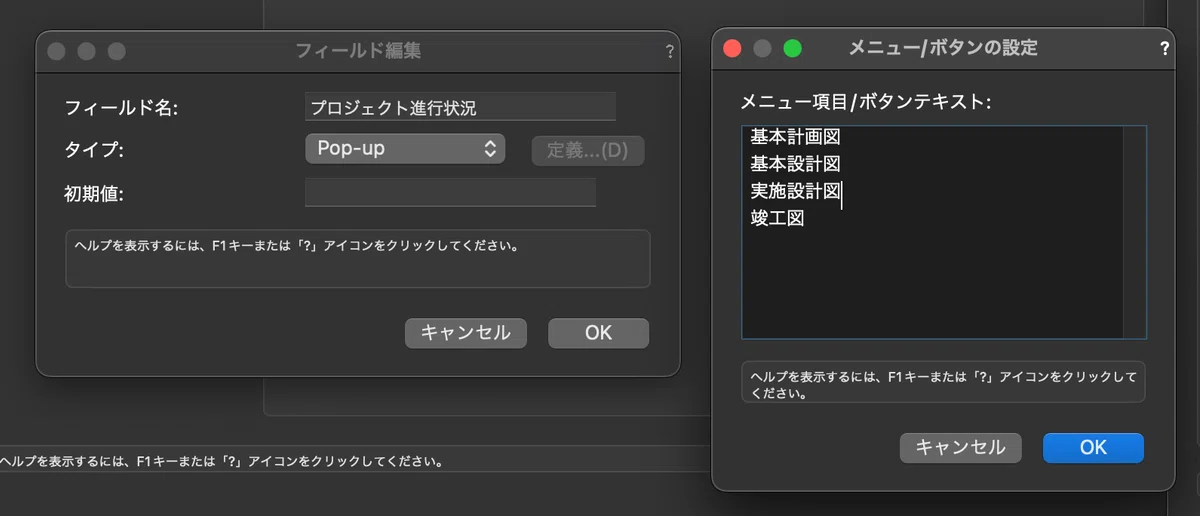

また、タイプ：Pop-upで入力してもOKです（楽です）

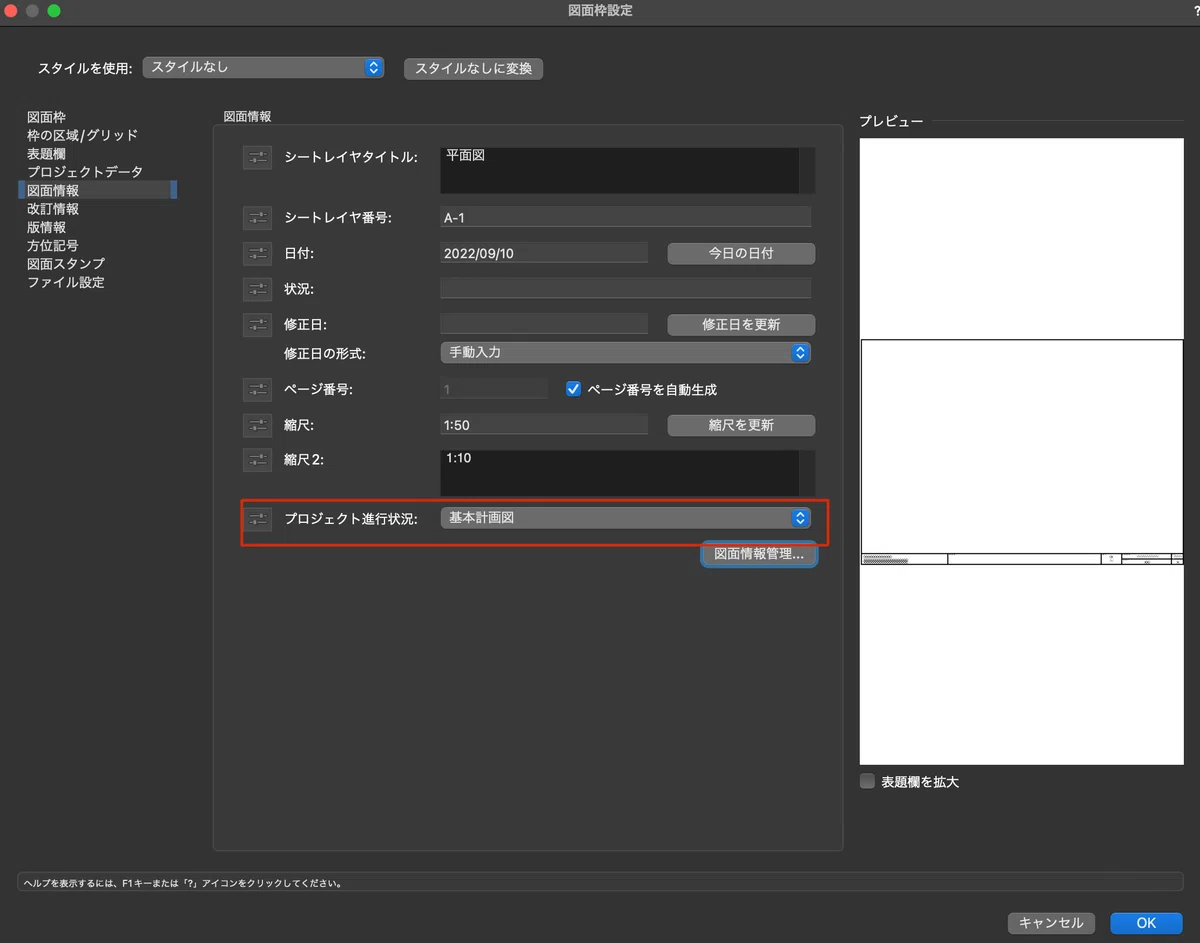

情報が追加されました。

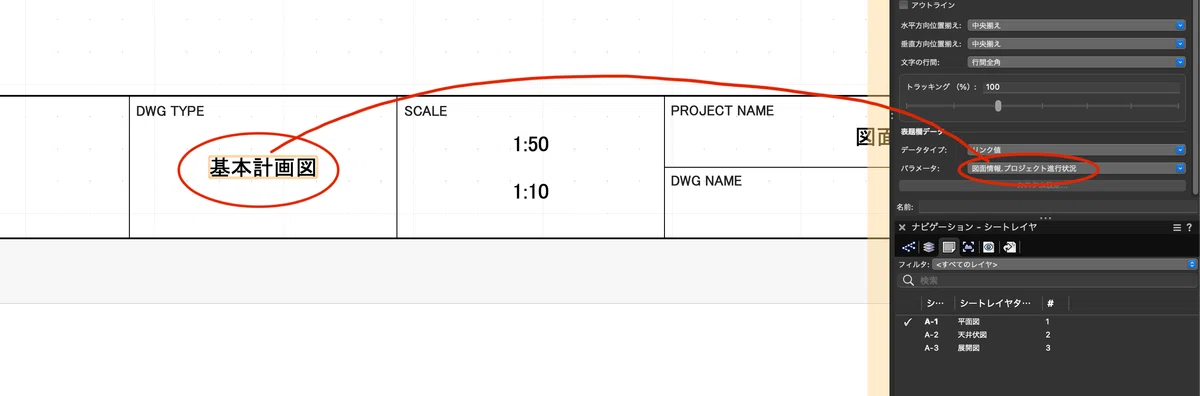

表題欄マネージャ　ー　図面種類を図形で描画
文字を選択　ー　文字列とリンク値、パラメータ　ー　先ほど作成した「プロジェクト進行状況」

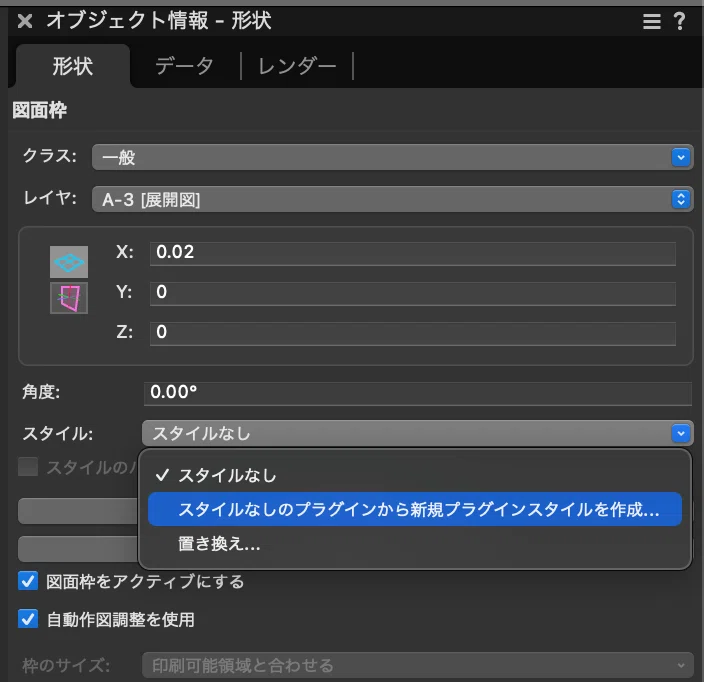

ここで図面枠を図面枠スタイルに登録しておきます。
これで、事前準備は完了です。

STEP 1　

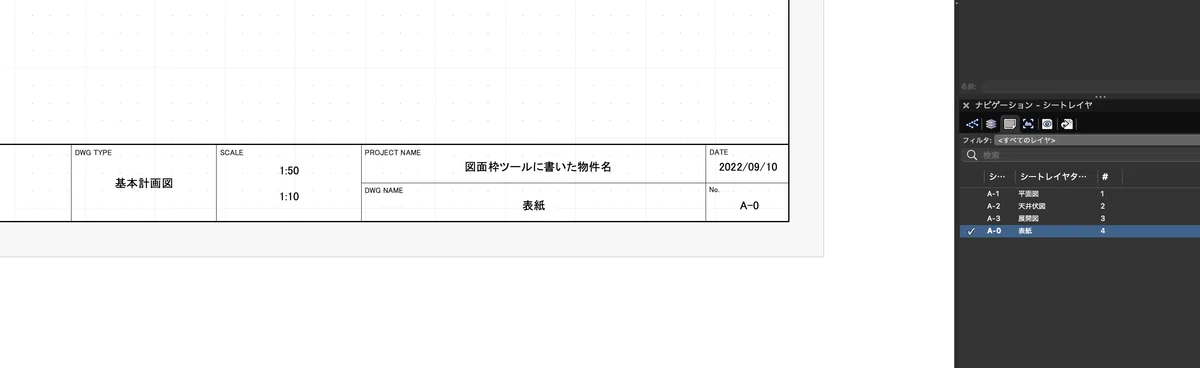

シートレイヤ　ー　複製　ー　A-0 　表紙を作成

STEP 2　

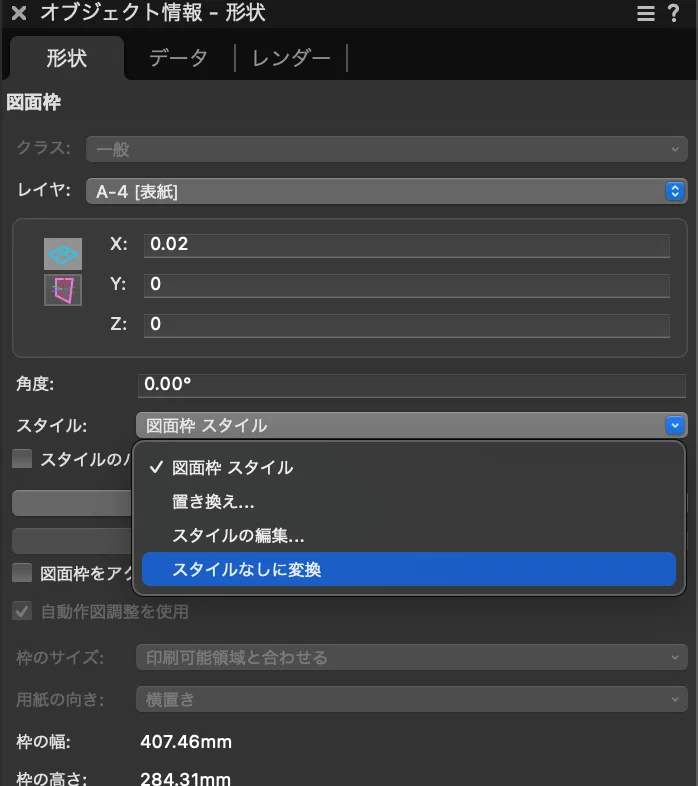

図面枠スタイルをなしに変換

表題欄マネージャ　ー　必要な情報を残し、不要な情報を消してください

ここでは図面枠の線や縮尺などを消しました

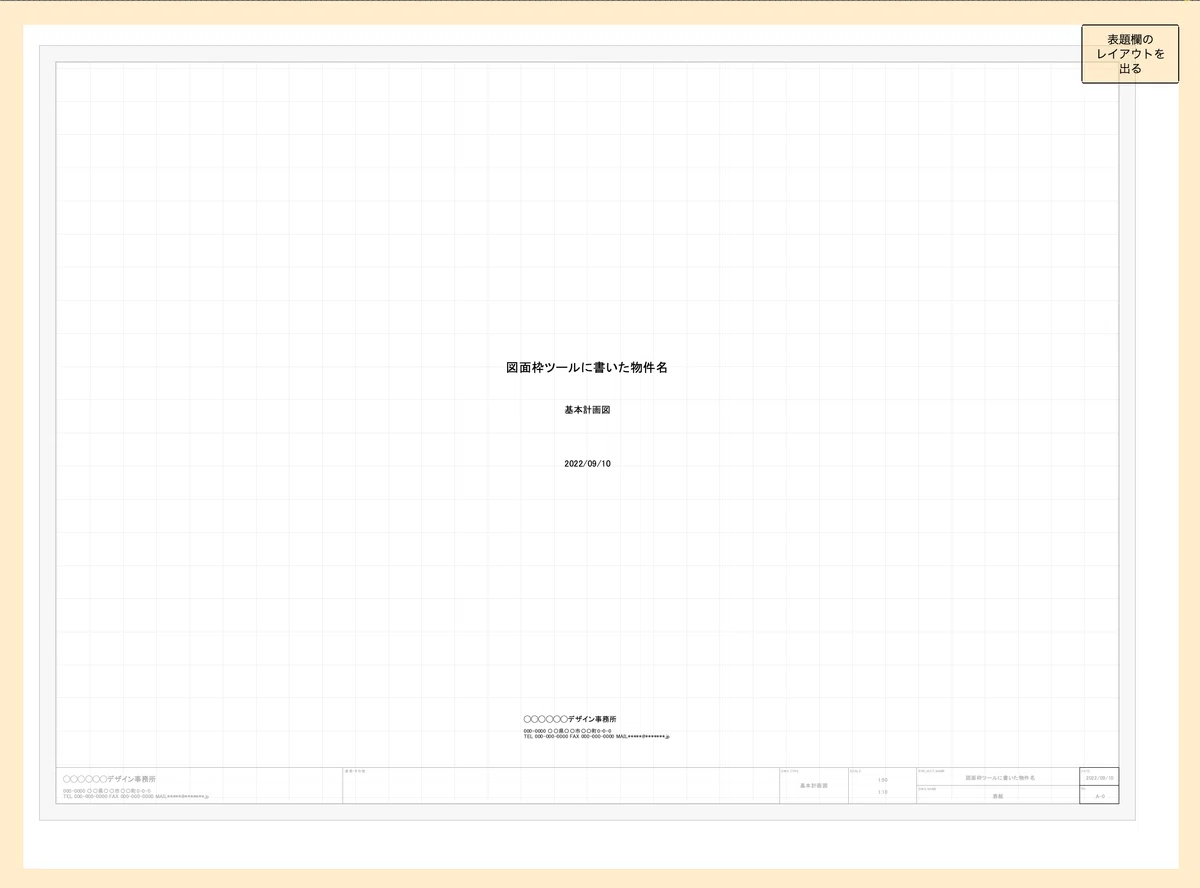

これで、オリジナルの自動同期する表紙が出来ました。

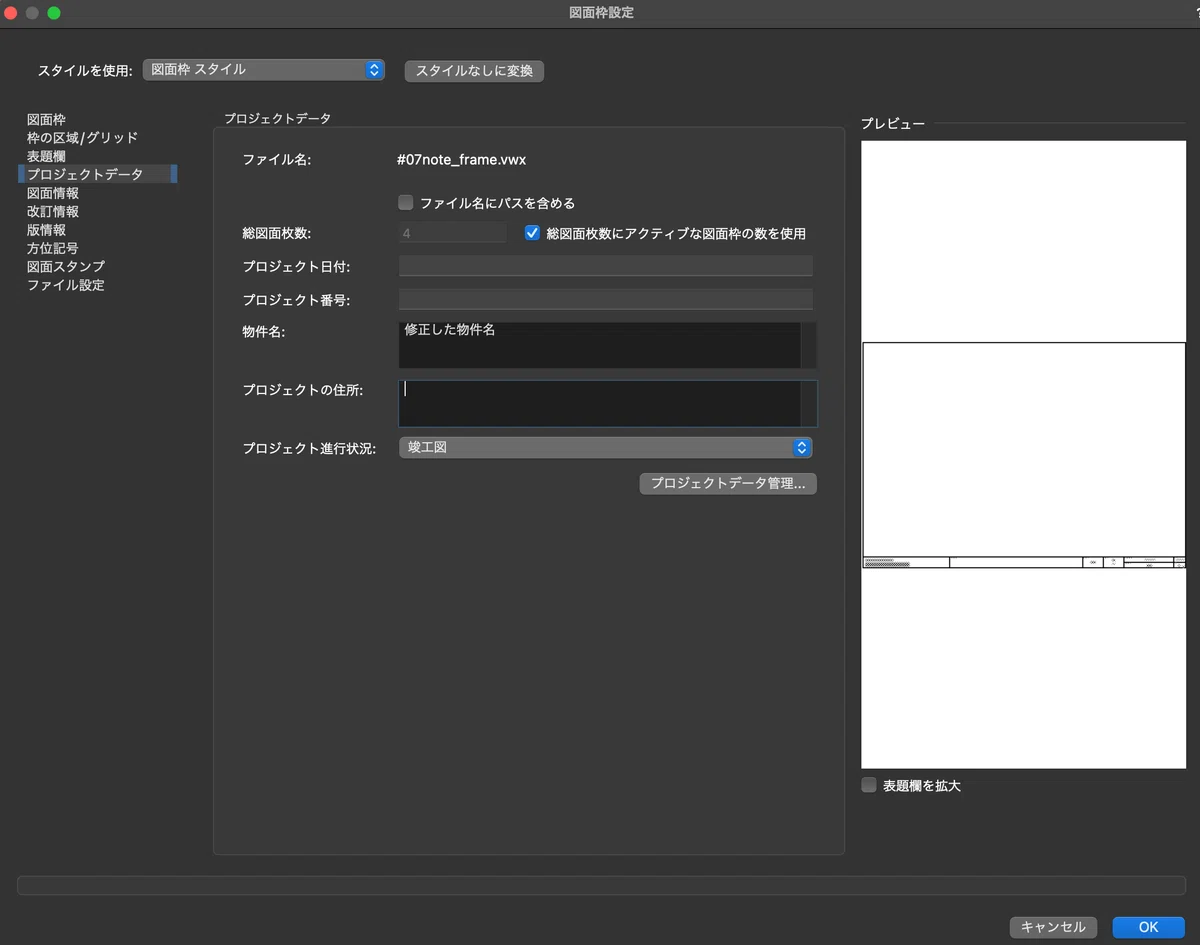

図面枠設定から変更をかけてみます

もとも図面枠に修正が掛かりました。

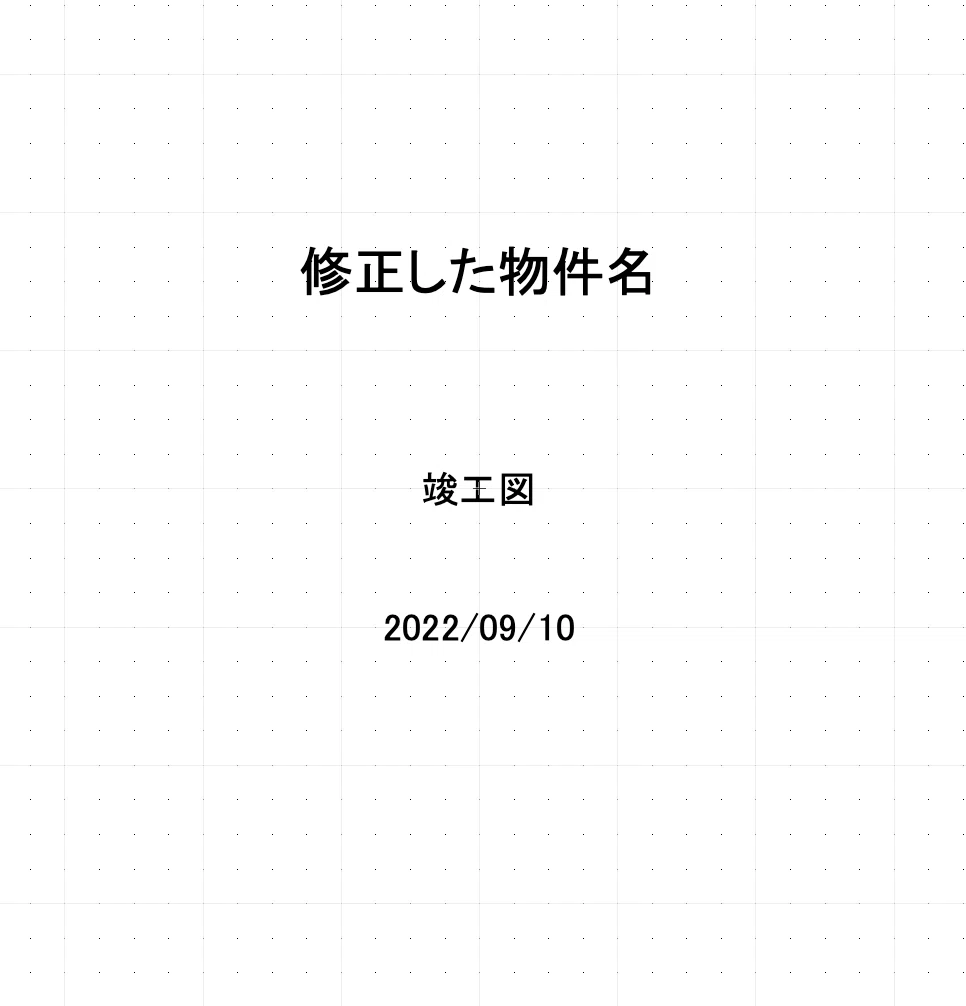

表紙も同時に変更が掛かっています。

ポイントは図面枠の
「プロジェクトデータ」情報は、スタイルを超えて同期しますが、
「図面情報」はスタイルを超えて同期しません。個別に管理できるとも言えます。

以上で、説明は終わりです。最初のデータ設定が分かりづらく感じますが、慣れれば簡単です。情報の修正がなくなるだけでも、ずいぶんと作業が楽になると思います。

ここまで、作成方法を書いてきましたが
いやいや、時間がないし、データが欲しいという方向けに、上記のデータを下記に置いています。（ver.VW2015）
また、表紙を含めない図面総数の表示とシートレイヤの一括名前変更の小ネタを書いておきます。
