メタレンズとは何か　─光学を半導体に変えたMetalenzというスタートアップ

※本記事は、上記ショート動画の内容をもとに、メタレンズという技術の背景と、スタートアップ Metalenz がどのように量産と事業化を進めているのかを整理し、もう一段深く解説したものです。

＊まず整理しておきたいのは、「メタレンズ」と「Metalenz」は別物だという点です。メタレンズは、ナノ構造によって光を制御する光学技術そのものの名称です。一方で Metalenz は、そのメタレンズ技術を使って、実際に製品化・量産を進めている企業名になります。
つまり、メタレンズは「技術の名前」、Metalenzは「プレイヤーの一社」です。

メタレンズとは何か

光学が「形」から「構造」に変わる瞬間

メタレンズ（metalens）とは、ナノメートルサイズの微細構造によって光を制御する平面型の光学素子である。従来のレンズが、ガラスや樹脂を曲面形状に加工し、その屈折によって光を集めてきたのに対し、メタレンズでは表面に配置されたナノ構造そのものが光学的な役割を担う。
各ナノ構造は、光の位相や偏光、進行方向をピクセル単位で制御できるため、従来は複数のレンズを組み合わせて実現していた機能を、単一の平面構造に集約できる可能性がある。

この違いは単なる「薄型化」にとどまらない。光学設計そのものが、
曲率や厚みを微調整する職人的な世界から、
ナノ構造の配置を数値データとして最適化する世界へと移行しつつあることを意味している。

従来のカメラモジュールや各種センサーでは、性能を確保するために複数枚のレンズを重ねる設計が前提だった。しかしメタレンズでは、1枚の薄い構造体に集光、収差補正、偏光制御といった複数の光学機能を統合できる余地が生まれている。

なぜ長年「研究止まり」だったのか

ナノメートルサイズの微細構造によって光を制御するメタサーフェイス光学の概念自体は、決して新しいものではない。メタレンズはその代表的な応用例であり、この分野は2000年代から学術研究として確立していた。

それでも長年にわたり実用化には至らなかった。最大の理由は、製造と量産の難しさにある。ナノ構造はわずかな寸法の違いでも性能に大きく影響するため、広い面積で均一に作ることが難しかった。試作品はできても、歩留まりを安定させることができなかったのである。結果として製造コストは高止まりし、民生製品に使える水準には届かなかった。

つまり、光学としては成立していても、産業として成立しなかったということだ。加えて当時の市場では、多少レンズが厚くなっても複数枚を組み合わせれば必要な性能は確保できた。メタレンズでなければならない状況が乏しく、メタサーフェイス光学は「可能性はあるが、急がれる技術ではない」と見なされ続けてきた。

なぜ今、メタレンズが現実になったのか

メタレンズが実用段階に入った背景には、半導体製造技術の成熟と、市場側の要求変化が同時に起きたことがある。どちらか一方だけでは成立せず、この二つが重なったことで状況が一変した。

まず製造面では、300mmウェハを使った量産体制やCMOS互換プロセス、ナノ加工技術の高精度化が進んだ。これにより、ナノ構造を「研究用に作る」のではなく、「安定して量産する」ことが現実的になった。微細構造のばらつきを抑え、歩留まりを管理できるようになったことで、メタレンズは特殊な光学部品ではなく、半導体デバイスの一種として扱える存在へと変わった。

同時に市場側も変化した。スマートフォンや各種センサーでは、ノッチやカメラバンプの縮小、モジュールの薄型化、多機能統合、消費電力の削減といった要求が年々厳しくなっている。特に顔認証や3Dセンシングの分野では、「小さく・薄く・高機能」を同時に満たすことが求められ、従来のレンズ構成では設計の限界が見え始めていた。こうした制約の中で初めて、薄型で機能統合に向くメタレンズの特性が、現実の製品要求と噛み合うようになったのである。

Metalenzとはどのような企業か

Metalenz は、ハーバード大学で生まれたメタサーフェイス光学の研究成果を源流とするスタートアップである。ただし、その成り立ちは典型的な「大学発ベンチャー」とは少し異なる。Metalenzの最大の特徴は、研究成果をそのまま製品化しようとしたのではなく、最初から量産と産業利用を前提に技術を設計し直した点にある。

多くの光学系スタートアップが、自社で特殊な製造設備を持とうとするのに対し、Metalenzはあえてそれを選ばなかった。自社工場を持たず、半導体ファウンドリと連携することで、既存の300mmウェハやCMOS互換プロセス上でメタレンズを製造できる形に落とし込んだ。これにより、性能だけでなく、歩留まりやコスト、供給量まで含めた「現実的な製品」として成立させている。

また、Metalenzはメタレンズを単なる薄型レンズとして売るのではなく、顔認証やセンシングといった用途に最適化した光学機能として提供している点も特徴的だ。技術そのものよりも、「どこで、どのように使われるか」を先に定義することで、メタレンズを研究テーマから量産部品へと引き上げた企業だと言える。

ファウンドリと組むという戦略の意味

Metalenz の戦略で最も特徴的なのが、光学技術でありながら半導体ファウンドリと組むという選択だ。メタレンズは光を扱う部品だが、製造方法はガラス加工ではなく、ナノ構造をウェハ上に形成する半導体プロセスを用いる。このため、特殊な光学工場ではなく、既存の半導体量産ラインで製造できるという性質を持つ。

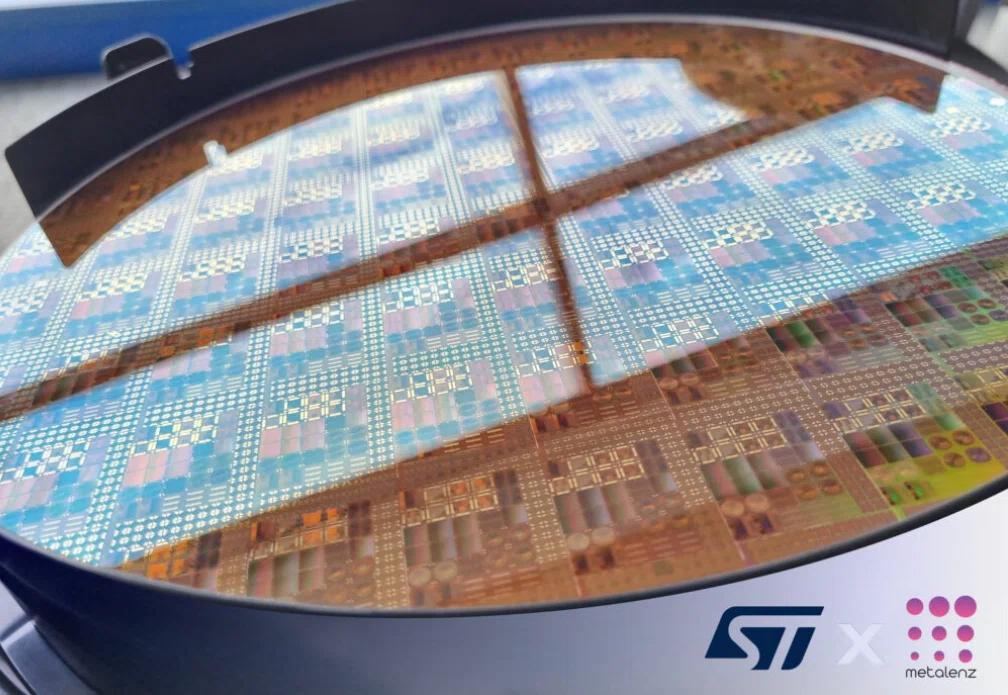

Metalenzは台湾の大手ファウンドリである UMC と連携し、300mmウェハラインでメタレンズを量産している。これは性能実証にとどまらず、歩留まり、コスト、供給量をあらかじめ見通せる体制を意味する。メタレンズが研究試作や特殊部品ではなく、「量産前提のデバイス」に変わった決定的なポイントだと言える。

さらに STMicroelectronics とのライセンス契約は、技術単体ではなくエコシステムとして広げる狙いを示している。STはセンサーやToF、認証向け半導体で強い顧客基盤を持ち、メタレンズを既存製品群に組み込むことができる。これによりMetalenzは、自社で市場を開拓するのではなく、半導体産業の流通網に乗せてスケールさせる道を選んだ。光学を半導体産業の一部として成立させる、この戦略こそが同社の本質的な強みである。

Polar IDという具体的な製品

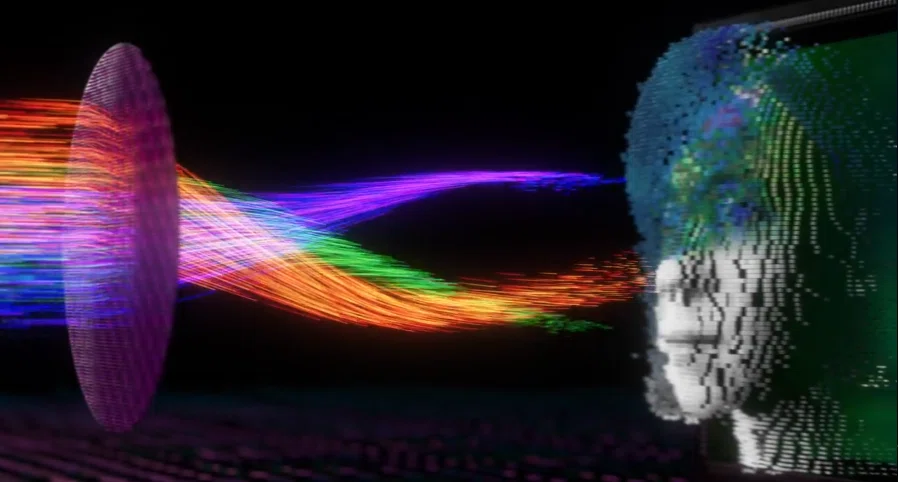

Metalenz の代表的な製品が、偏光情報を活用した顔認証技術「Polar ID」である。従来の顔認証は、顔の形状や凹凸、奥行きといった幾何情報に大きく依存してきた。そのため、写真や映像を使ったなりすましへの対策には、複雑なセンサー構成が必要だった。

Polar IDでは、光が物体に反射する際の偏光特性に着目する。人の皮膚と紙やプラスチックでは、反射光の偏光の変化が異なるため、表面の材質レベルで識別が可能になる。これにより、顔の形だけでなく「本物の皮膚かどうか」を判断でき、写真やマスクに対する耐性が高まる。

また、この偏光検出をメタレンズ1枚で実装できる点が重要だ。複数の光学部品を組み合わせる必要がなく、モジュールを小型化できるうえ、消費電力も抑えられる。
Polar IDは単なる研究デモではなく、すでに半導体メーカーのセンシング向け製品に組み込まれ、量産・出荷が行われている。最終製品では「Polar ID」という名称が前面に出ることは少ないが、技術要素としては実用段階に入っていると言える。Polar IDの価値は、新しい認証方式そのものよりも、それを量産可能なサイズとコストで実装した点にある。

メタレンズはすべてを置き換えるのか

メタレンズはしばしば「従来のレンズをすべて置き換える技術」と誤解されがちだが、現実はそう単純ではない。大口径カメラや高倍率ズーム、天体観測や高級撮影機材のように、極限的な光学性能が求められる分野では、今後も従来のガラスレンズが主役であり続ける可能性が高い。これらの用途では、光を大量に取り込み、広い波長域で高精度に制御する必要があり、現時点のメタレンズでは対応が難しい。

一方で、メタレンズが真価を発揮するのは、センシングや認証、薄型モジュールといった領域だ。限られたスペースの中で複数の光学機能を統合できる点や、部品点数を減らせる点は、スマートフォンや各種デバイス設計と相性が良い。
この技術は従来光学と対立する存在ではなく、用途ごとに役割を分け合う形で広がっていくと読むのが現実的だろう。

メタレンズを開発する競合とその状況

メタレンズはMetalenzだけが取り組んでいる技術ではない。欧米やアジアでも、スタートアップから大手企業まで、複数のプレイヤーが研究・開発を進めている。代表例としては、フランスのスタートアップである MetaOptics や Nanophotonics などがあり、研究機関発の技術をベースにメタサーフェイス光学の実用化を目指している。

一方、大手企業では Samsung や Sony などが、カメラやセンサー用途でメタレンズを含む次世代光学の研究を進めている。ただし多くは研究段階や限定用途にとどまり、量産や実製品への広範な展開には至っていない。

現時点でMetalenzが一歩先に出ているのは、性能そのものよりも、ファウンドリと組んだ量産体制と、STMicroelectronicsなどを通じた実出荷実績にある。競合は存在するが、「量産前提で市場に出している例」はまだ限られているのが実情だ。

この技術が示しているもの

Metalenzの事例が示しているのは、光学がもはや職人的な部品製造の世界だけで完結する技術ではなく、半導体産業の文脈に組み込まれ始めたという事実である。メタレンズでは、光学性能は曲面形状ではなく設計データとして定義され、そのデータをもとにウェハ上へナノ構造が形成される。設計はデータ、製造はウェハ、量産はファウンドリという分業構造が成立している。

この構造に乗ることで、光学部品は性能だけでなく、歩留まりやコスト、供給量といった産業的な指標で評価されるようになる。結果として、技術の優劣だけでなく「量産できるか」「製品設計に組み込めるか」が普及の条件になる。今後スケールしていく光学技術は、性能の高さ以上に、半導体産業の仕組みに適合できるかどうかが問われる段階に入ったと言える。

メタレンズとMetalenzが抱える課題

メタレンズは有望な技術である一方で、解決すべき課題も残されている。技術面で最も大きいのは、対応できる用途の限界だ。大口径や高倍率ズーム、広い波長帯を同時に扱う用途では、現時点のメタレンズは性能や設計自由度の面で従来光学に及ばない。また、ナノ構造による光制御は設計が高度化しやすく、用途ごとの最適化に時間とコストがかかる点も制約となる。

事業面では、Metalenz がファブレスであること自体が強みである一方、ファウンドリやパートナー企業への依存度が高いという側面もある。量産規模や供給能力はパートナーに左右されやすく、独自に主導権を握りにくい。また、メタレンズという技術自体が汎用品になった場合、差別化をどこで維持するのかも今後の課題となる。
メタレンズとMetalenzの成長は、技術進化だけでなく、用途選定とエコシステム戦略にかかっていると言える。

まとめ

光学は、静かに作り変えられている

メタレンズは、もはや研究室の中だけの技術ではなく、量産を前提とした実用技術になりつつある。その中でMetalenzは、光学を半導体産業の文脈へと接続したプレイヤーだと言える。ここで重要なのは、性能の高さそのものよりも、製造プロセスに乗るか、コストとスケールが見えるかという点にある。
メタレンズは従来光学をすべて置き換える万能技術ではないが、センシングや認証といった領域では、設計の前提を変える力を持つ。今後の焦点は、この技術をスタートアップだけでなく、大手メーカーがどのように実装し、産業として広げていくかだろう。メタレンズは派手な革命ではない。しかし、気づかないうちに製品の中に入り込み、光学の常識を少しずつ書き換えていく技術だと読むことができる。

参考・引用

• Metalenz 公式サイト

• STMicroelectronics プレスリリース

• 半導体・光学関連技術資料

───
