大日本印刷が示した半導体製造の次の一手10nmナノインプリント（NIL）の衝撃
※本記事は、上記ショート動画の内容をもとに、技術的背景や業界の意図を整理し、もう一段深く解説したものです。
何が起きているのか（事実）
大日本印刷（DNP）が開発を進めている10nm世代対応のナノインプリントリソグラフィ（NIL）技術が、半導体業界の中で現実的な選択肢として語られ始めている。
これまでNILは「将来技術」「研究用途」の印象が強かったが、DNPは量産を見据えた精度・再現性・装置適合性を前提に技術を磨いてきた。
特に注目されているのは、
EUV露光に匹敵する解像度（10nmクラス）
装置・消費電力・コスト構造のシンプルさ
メモリなど特定用途での現実的な導入シナリオ
であり、「EUVの代替」ではなく補完技術としての立ち位置が見え始めている点にある。
半導体微細化の行き詰まりとNIL再評価の背景
EUVが「万能解」ではなくなった理由
半導体微細化は、EUV（極端紫外線）露光の導入によって一気に前進した。しかしその一方で、
装置価格は1台数百億円規模
消費電力・冷却負荷の増大
設置・運用の難易度の高さ
といった現実的な制約が無視できなくなっている。
とくにロジック以外の分野、例えばメモリでは
「そこまでのコストをかける合理性があるのか」
という問いが常につきまとう。
「全部EUV」ではない製造戦略
業界全体として、
最先端ロジック：EUV必須
メモリ・周辺回路：別解が必要
という分業的な発想が強まりつつある。
この文脈で、光学限界に縛られないNILが再び評価対象に浮上した。
この技術は何か（What）
ナノインプリント（NIL）の原理
ナノインプリントとは、原版（モールド）に刻まれた微細パターンを、樹脂などの材料に物理的に転写する技術である。
光を使って露光する従来のフォトリソグラフィとは異なり、
モールドを押し当てる
パターンをそのまま「型押し」する
という、非常にシンプルな原理を持つ。

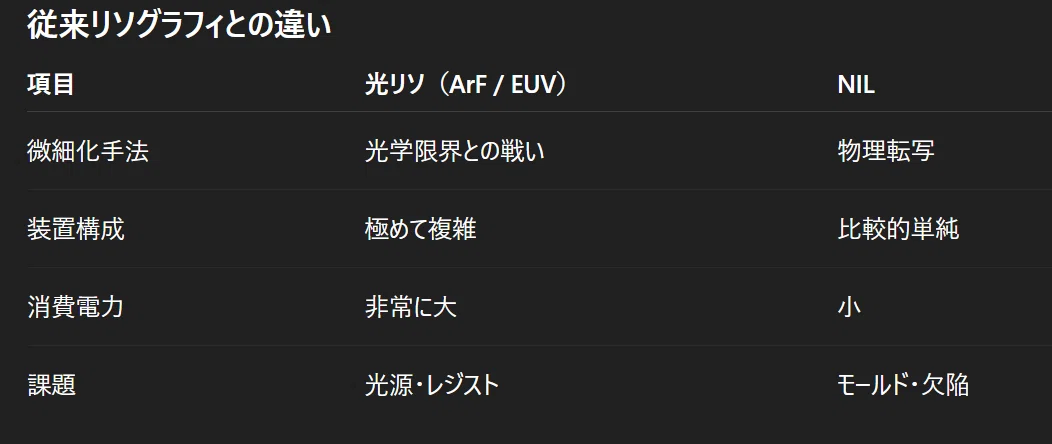

従来リソグラフィとの違い
項目光リソ（ArF / EUV）NIL微細化手法光学限界との戦い物理転写装置構成極めて複雑比較的単純消費電力非常に大小課題光源・レジストモールド・欠陥
NILは「光学限界」という制約を受けないため、理論上は極めて高解像度を実現できる。
なぜ今注目されているのか（Why）
NILが再評価された理由
NILは長年、
欠陥制御
モールド寿命
重ね合わせ精度
といった課題で量産に至らなかった。
しかしDNPは、フォトマスク事業で培った超精密加工・検査・欠陥管理技術をベースに、これらの弱点を一つずつ潰してきた。
その結果、「使えるかもしれない」ではなく、
**「条件次第では使う価値がある技術」**に格上げされた。
技術的な強み・特徴（How）
DNPのNILが「省エネルギー技術」として評価される理由

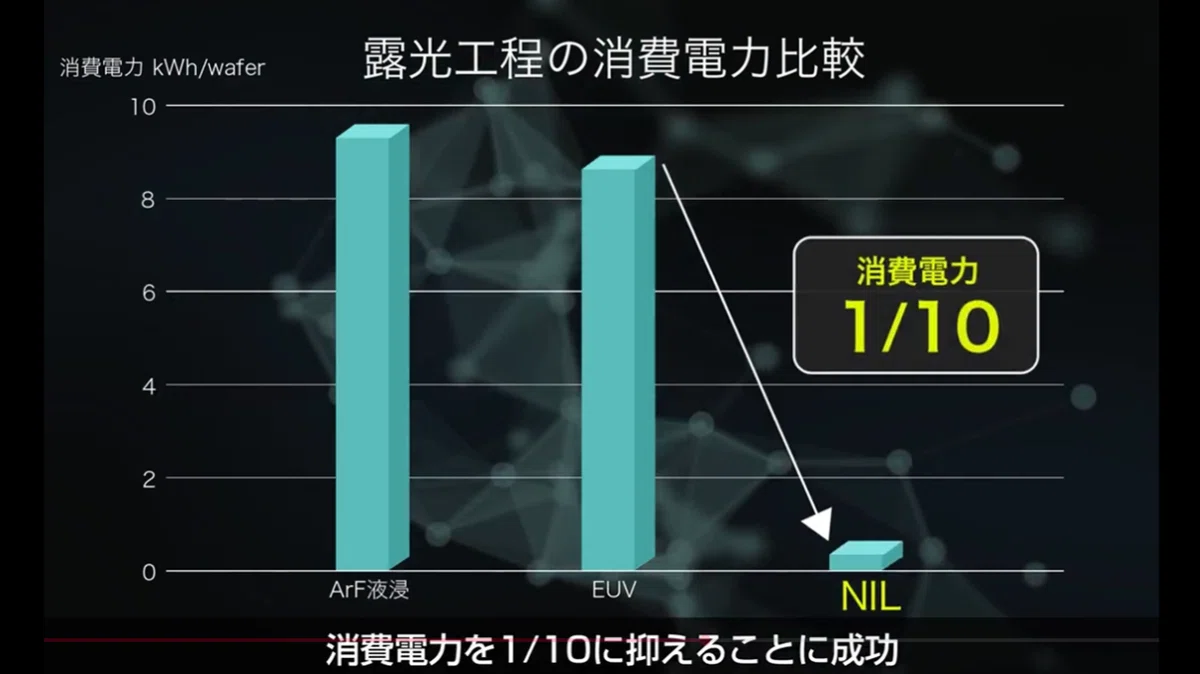

DNPのナノインプリント技術の大きな特徴として、露光工程における消費電力を大幅に削減できる点が挙げられる。
公式情報では、従来のフォトリソグラフィと比較して約1/10レベルのエネルギー消費で済む可能性が示されている。
これは単なる装置効率の話ではない。
NILは光源や複雑な光学系を必要とせず、物理的な転写を基本原理とするため、プロセス構造そのものが省エネ型になっている。
半導体製造では、
露光装置そのものの電力
発熱に伴う冷却負荷
工場インフラ全体の電力設計
が密接に結びついている。
NILの低消費電力特性は、工程単体ではなくファブ全体の設計思想に影響を与える技術と読むことができる。
10nmクラス対応の意味──「ノード名」と「実寸法」のズレをどう読むか
10nmという数字は、一見すると現在の最先端（2nm、1.4nm）と比べて見劣りするように見える。
しかしこの数値は、半導体製造における「ノード名」と実際のパターン寸法が乖離している現状を前提に読み解く必要がある。
現在の「1.4nmプロセス」や「2nmプロセス」という名称は、
もはや単一の配線幅や線間距離を直接示すものではない。
実際には、
ゲート長
配線ピッチ
接触孔（コンタクト）
メモリセル内の局所構造
など、工程ごとに必要な解像度は大きく異なる。
なぜ10nmクラスでも1.4nm世代に関与できるのか
ロジック半導体における現実
先端ロジック（GAA、CFETなど）では確かに数nm級の構造が存在する。
しかし、チップ全体の全てのパターンがその解像度を要求しているわけではない。
実際には、
最も微細なトランジスタ周辺：数nm
配線層（特に中〜上層）：10nm以上
絶縁構造・補助パターン：さらに大きい
という構成になっている。
つまり、10nmクラスの解像度を必要とする工程は、1.4nm世代でも多数存在する。
NILは、そうした「EUVを使うほどではないが、ArFでは苦しい」領域に適合する可能性がある。
メモリ分野で10nmが持つ決定的な意味
メモリ分野において「10nmクラス対応」という表現は、
最先端ロジックと比較すると控えめに見えるかもしれない。
しかし実際には、この解像度こそが現在と将来のメモリ製造に最も適合する帯域になりつつある。
その理由は、NANDフラッシュとDRAMがいずれも
「全面的な微細化」ではなく、「構造最適化と3D化」へ軸足を移している点にある。

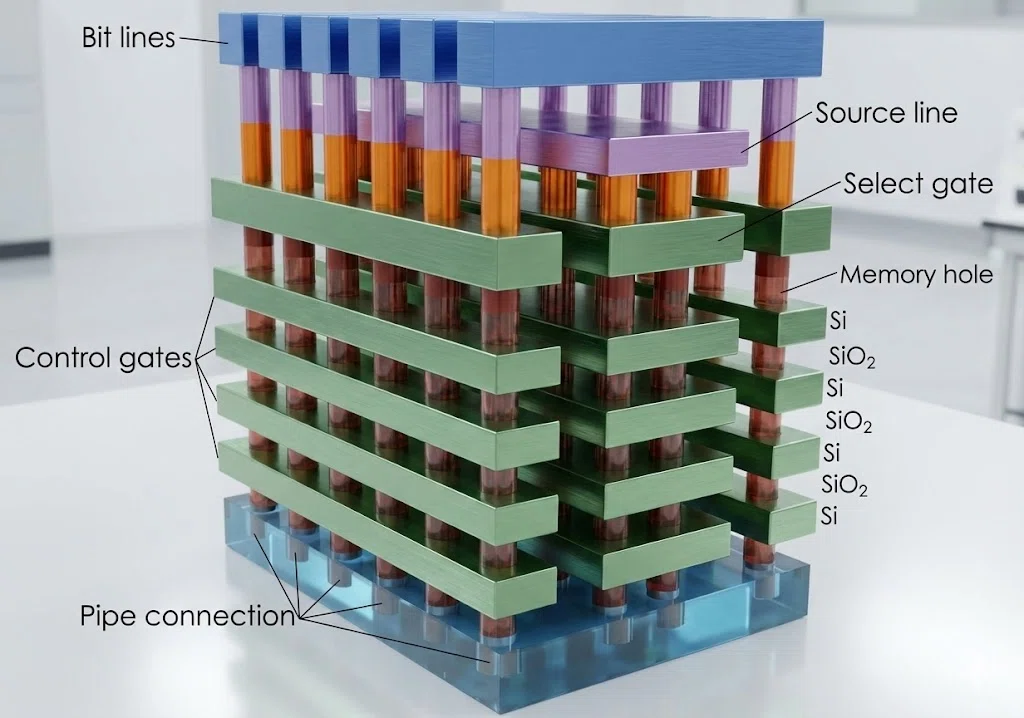

3D NANDでは、直径10〜20nm級の構造が
数百層にわたって繰り返される。
このとき求められるのは、
寸法の均一性
パターンの再現性
欠陥の局在化と管理
であり、全面的な数nm加工ではない。
一方のDRAMでは、
微細化は現在も進行しているものの、
全工程でEUVが必要なわけではない。
10nmクラスの精度で安定して作れることが最優先され、
必ずしも最小寸法そのものが性能を決めるわけではない。
そのため、こうした繰り返し構造に対して非常に相性が良い。
DNPのコア技術
DNPの強みは単なる転写技術ではない。

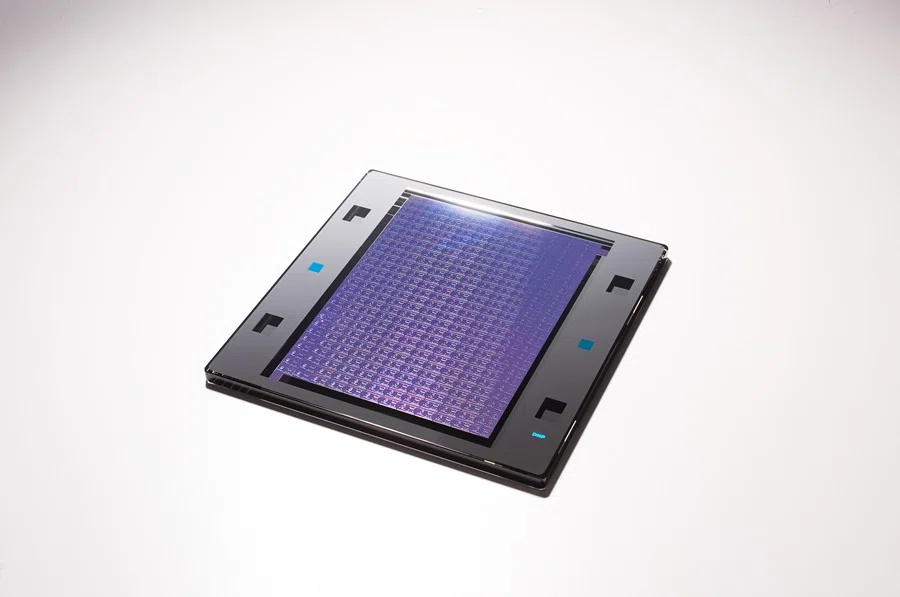

DNPは2000年代初頭から、ナノインプリント用テンプレート（モールド）の研究・開発を継続してきた。
NILは一見シンプルな「型押し」技術だが、実際には
テンプレートの寸法精度
欠陥の検出・管理
繰り返し使用に耐える耐久性
といった要素が量産可否を左右する。
ここで効いてくるのが、DNPが長年手がけてきたフォトマスク事業の知見である。
フォトマスクは、nm単位の欠陥管理と高精度加工を前提とする分野であり、
このノウハウがNILテンプレート開発にほぼそのまま転用できる。
NIL最大の弱点である
「欠陥がそのまま転写される」という問題に対し、
DNPは欠陥を前提に管理・補修する設計思想を持ち込んでいる点が重要だ。
これは「印刷会社」ではなく、「情報精密加工メーカー」としてのDNPの本領と言える。

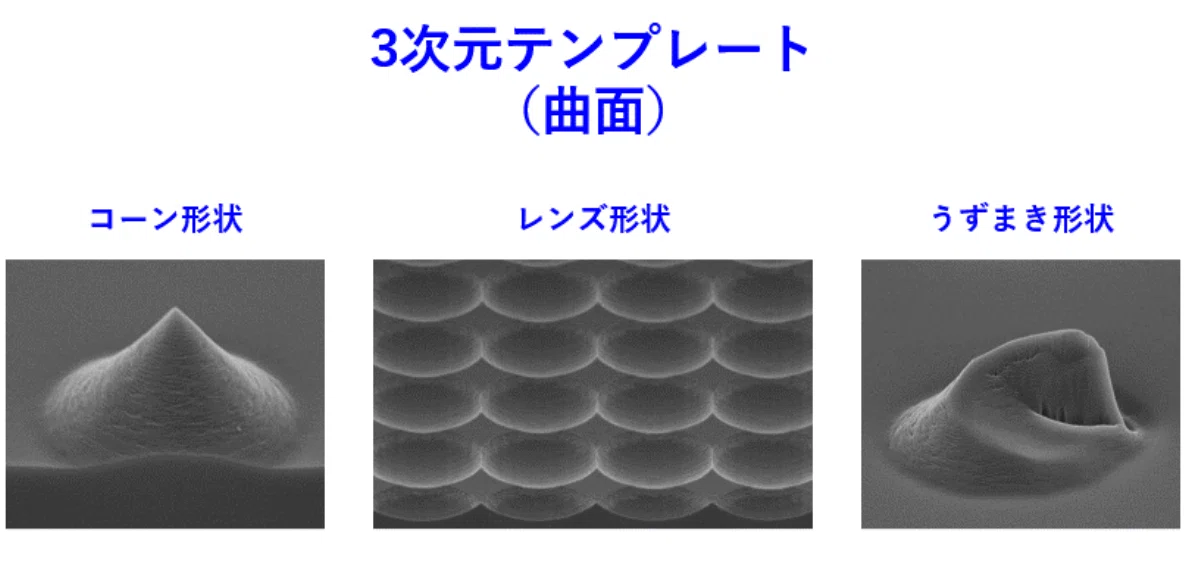

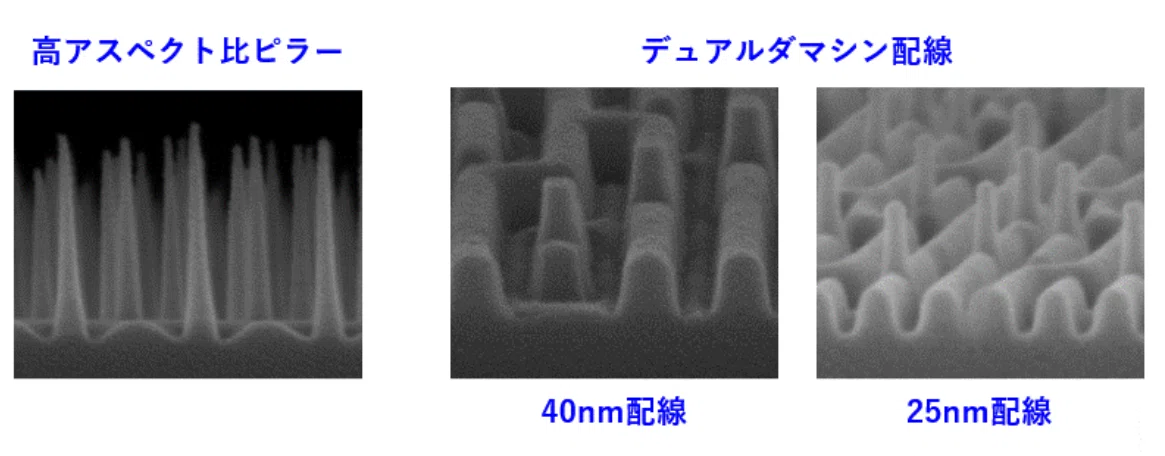

3次元テンプレートが示すNILの将来像
DNPは、従来の平面的な微細転写にとどまらず、
3次元構造を持つテンプレートの開発にも言及している。
これは単なる微細化競争ではなく、
立体構造を前提としたデバイス設計
新しい配線・構造表現
次世代メモリ・新素子への応用
といった、リソグラフィの役割そのものを拡張する方向性を示している。
NILは「EUVに勝つ技術」ではなく、
EUVではできない形状を実現する技術として進化する可能性もある。
実用化に向けた課題・制約（Reality）
欠陥はゼロにできない
NIL最大の弱点は欠陥耐性の低さだ。
モールドに欠陥があれば、それがそのまま全チップに転写される。
DNPはここに対し、
モールド欠陥の事前検査
局所補修技術
工程内モニタリング
を組み合わせることで、許容可能な歩留まりラインを探っている。
重ね合わせ精度（Overlay）
多層構造を前提とする半導体では、
nm単位の位置合わせが不可欠である。
この点でNILは依然としてEUVに劣るが、
「全工程で使う」のではなく、
単層・限定工程に使うという設計思想が現実的な落としどころになりそうだ。
CANON・キオクシアとの協力開発（Ecosystem）
CANON：装置技術の要
NILといえばCANONの存在は欠かせない。
CANONはNIL露光装置を長年開発しており、
DNPのモールド技術と組み合わさることで、
装置
原版
材料
の三位一体が成立する。

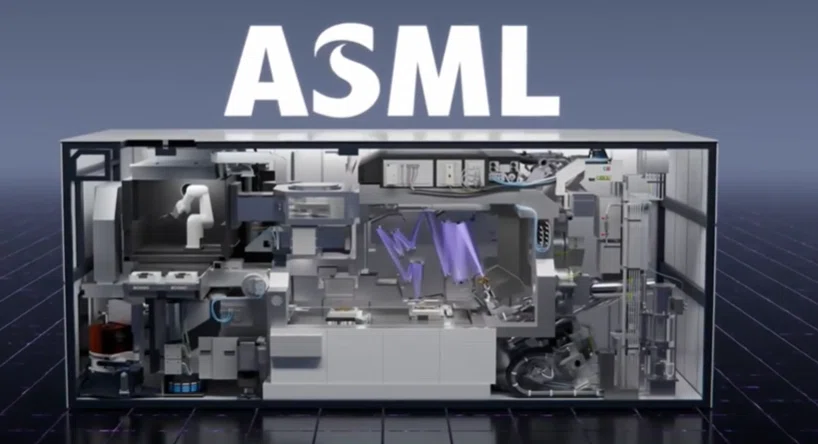

これはASML＋EUV光源＋フォトマスクに相当する、
NIL版エコシステムと言える。
キオクシア：量産適用の現場
キオクシアは、NANDフラッシュというNILと相性の良い製品を持つ。
微細化・多層化が進む中で、
EUVを全面採用する合理性
コストと電力の制約
を考えると、NILの部分導入は極めて現実的だ。
DNP・CANON・キオクシアの連携は、
研究→装置→量産を一本の線でつなぐ試みとして読み取れる。
日本企業であることの強み
このNIL構想が興味深いのは、
日本企業が得意とする分野の集合体である点だ。
高精度加工
検査・欠陥管理
環境配慮設計
長期の技術蓄積
という、日本企業が得意とする “地道で精密なものづくり” の集合体として成立している。
DNP：原版・材料・欠陥管理
CANON：精密装置
キオクシア：量産プロセス
最先端ロジックの「スピード勝負」ではなく、
精度・再現性・信頼性で勝負する構図は、日本企業の現実解とも読める。
代替・競合技術との関係
NILはEUVと競合しているように見えるが、実態は異なる。
ロジック最先端：EUVが主役
メモリ・特定工程：NILが有力
という棲み分けが進む可能性が高い。
「どちらが勝つか」ではなく、
どこで使うかが判断軸になりつつある。
将来の社会・産業への影響（So What）
もしNILが部分的にでも普及すれば、
半導体製造の消費電力低減
設備投資の選択肢拡大
非最先端分野の競争力向上
につながる。
これは、半導体を作れる企業の裾野を広げる技術とも言える。
確定点と未確定点の整理
確定している点
10nmクラスの解像度実証
CANON装置との連携
メモリ用途での現実性
未確定な点
大量生産時の歩留まり
モールド寿命とコスト
適用工程の最適解
まとめ
DNPの10nm NILは、
「EUVを置き換える革命技術」ではない。
しかし、
コスト
電力
製造柔軟性
という現実的な制約の中で、
半導体製造にもう一つの選択肢を提示する技術である。
今後注目すべきポイントは、
メモリ量産ラインでの実装有無
欠陥制御技術の進展
EUVとの役割分担の明確化
この3点に集約されると考えられる。
