# 【半導体×英語 第10回】圧力計とは？"体温計"にたとえて解説
**メタディスクリプション：** 「半導体の圧力計とは？」を初心者向けにやさしく解説。真空にしたチャンバーの状態を数値で確認するしくみを"体温計"にたとえながら、英語表現とあわせて"誰でもわかりやすく"紹介。後半にはエンジニア向けの技術コラムも収録しています。
---
こんにちは！「半導体×英語」第10回へようこそ🦍💙
前回は、チャンバーの中を真空に近づける「**真空ポンプ**」について学びました。
（まだの方は、ぜひ第9回もチェックしてみてくださいね！）
> 🦍💬 **ゴリラボ先生**
> 「真空ポンプでチャンバーの空気を抜いたのはいいけど、実際どれくらい真空になったか、どうやって確認すればいいと思う？今日は、それを教えてくれる装置を紹介するよ！」
---
## 真空にしたら、それで安心？
前回、真空ポンプがチャンバーの中の気体を吸い出し、真空に近い状態を作ることを学びました。
でも、ポンプを動かしているだけでは、
「**今、実際にどれくらいの真空度になっているのか**」はわかりません。
工程によって、必要な真空度は異なります。
狙った真空度になっていなければ、その先の処理がうまくいかない可能性もあります。
そこで必要になるのが、今日のテーマ「**圧力計**」です。
---
## 1. 圧力計とは？
**圧力計**とは、
**チャンバーの中の圧力（真空度）を測定し、数値として表示する装置**
のことです。
英語では「**プレッシャーゲージ（pressure gauge）**」と呼ばれます。
> **圧力計 ＝ チャンバーの中の様子を「数字」で教えてくれる装置**
真空ポンプが「真空を作る」役割だとすると、圧力計は「その結果を確認する」役割を担っています。
---
## 2. 圧力計は何をしているの？
圧力計は、ただ数字を表示するだけの装置ではありません。
実際には、次のような流れで工程全体に関わっています。
1. 圧力計のセンサーが、チャンバー内の圧力を検知する
2. 検知した圧力の値を、コントローラー（制御装置）に送る
3. コントローラーが、その値をもとにバルブや真空ポンプの動きを調整する
4. 常に適正な圧力が保たれるように、この流れが繰り返される
![圧力計によるフィードバック制御のイメージ]
> 図：圧力計が測った値が制御装置に送られ、バルブやポンプの調整に使われます。
このように、圧力計は「測る」だけでなく、「工程全体を適正な状態に保つ」ためにも欠かせない存在なんです。
---
## 3. わかりやすいたとえ：体温計
圧力計をもっとイメージしやすくするために、こんな例えをしてみましょう。
> **圧力計 ＝ チャンバーの「体温計」**
- 体温計は、目には見えない体温を測って、数字で教えてくれますよね
- 圧力計も、目には見えない圧力（真空度）を測って、数字で教えてくれます
- どちらも、その数字をもとに「正常かどうか」を判断できます
![圧力計 ＝ チャンバーの「体温計」]
> 図：体温計と圧力計は、「見えないものを数値化して、正常かどうか判断する」という点でそっくりです。
> 🦍💬 **ゴリラボ先生のひとこと**
> 「熱があるかどうかは、体温計がないとわからないよね。チャンバーの中の状態も、圧力計がなければ、正常か異常かを判断できないんだ。」
---
## 4. 英語で見てみよう：gauge と reading
今回は、圧力計に関する英単語を見てみましょう。
| 英単語 | 意味 |
|---|---|
| **Pressure gauge** | 圧力計 |
| **Sensor** | センサー・検知部 |
| **Reading** | 測定値・読み取り値 |
| **Calibration** | 校正（正確さを合わせること） |
### 現場で使われる英語フレーズ
半導体工場では、こんな英語がよく使われます。
1. **"The pressure gauge monitors the chamber continuously."**
→ 圧力計は、チャンバーを継続的に監視します。
2. **"Check the reading before starting the process."**
→ 工程を始める前に、測定値を確認してください。
3. **"The gauge needs regular calibration."**
→ この圧力計は、定期的な校正が必要です。
---
## 5. 圧力計はどこで使われているの？
圧力計は、真空ポンプとほぼセットで、次のような場面で使われています。
- **エッチング**（第4回）：プラズマを安定させるために、適正な圧力を維持する
- **成膜**（第5回）：膜の品質を保つために、圧力の変化を細かく監視する
- **真空ポンプ**（第9回）：ポンプがきちんと機能しているかを、圧力の値で確認する
つまり圧力計は、真空ポンプと二人三脚で働く、いわば「相棒」のような装置なんです。
> 🦍💬 **ゴリラボ先生のひとこと**
> 「真空ポンプが"働く人"だとしたら、圧力計はその働きぶりをチェックする"監督"みたいな存在だね。」
---
## 6. まとめ
今回のポイントを振り返ってみましょう。
- **圧力計 ＝ チャンバーの中の圧力を測定し、数値で表示する装置**
- 測定した値はコントローラーに送られ、バルブやポンプの調整に使われる
- イメージは「チャンバーの体温計」
- 真空ポンプとセットで、工程の安定に欠かせない役割を担っている
---
## 半導体×英語 単語ボックス📘
今日覚えておきたい英単語をまとめました。
| 英語 | 日本語 |
|---|---|
| Pressure gauge | 圧力計 |
| Sensor | センサー・検知部 |
| Reading | 測定値・読み取り値 |
| Calibration | 校正 |
| Monitor | 監視する |
| Controller | 制御装置 |
| Feedback | フィードバック |
| Accuracy | 精度 |
---
ここまでが、初心者向けの解説です。
続いては、半導体エンジニアの方向けに、もう少し踏み込んだ内容をお届けします🔧
---
## 🔧 エンジニア向けコラム：圧力計の種類と使い分けの勘所
### 測定原理が異なる、複数の圧力計
前回のポンプと同じように、圧力計にも複数の種類があり、
それぞれ得意な測定レンジや測定原理が異なります。

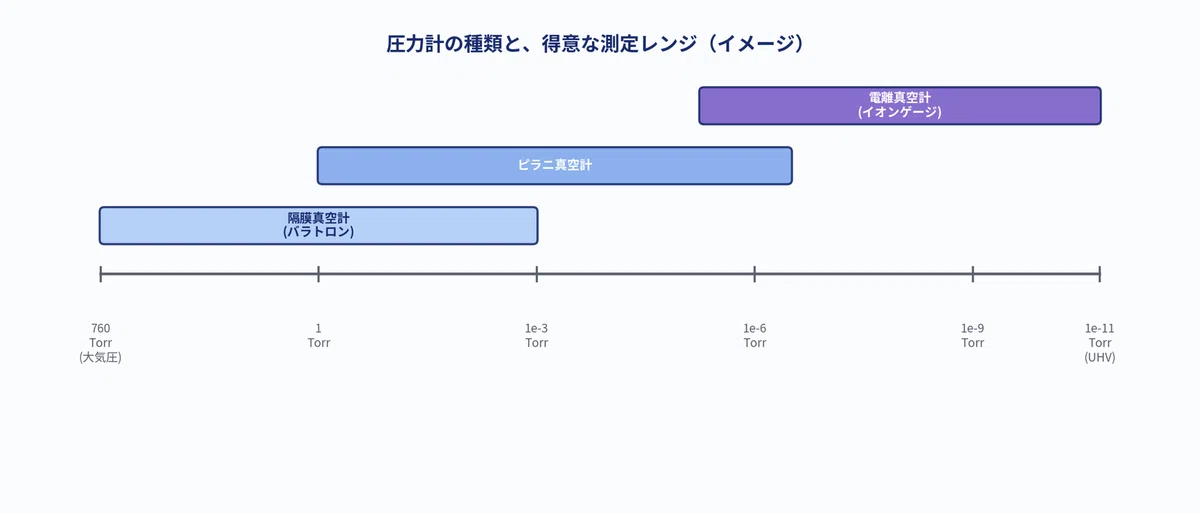

![圧力計の種類と、得意な測定レンジ（イメージ）]
> 図：測定レンジに応じて、隔膜真空計・ピラニ真空計・電離真空計などが使い分けられます。
- **隔膜真空計（バラトロン / capacitance manometer）**：ダイアフラム（薄膜）のたわみを静電容量の変化として検出。比較的高い圧力領域で高精度
- **ピラニ真空計**：熱線からの熱の逃げやすさ（熱伝導）を利用して圧力を推定
- **電離真空計（イオンゲージ）**：気体分子を電離させ、生じたイオン電流から圧力を算出。低圧領域が得意
### ガス種依存性という落とし穴
現場でしばしば話題になるのが、「**ガス種依存性**」です。
- ピラニ真空計や電離真空計は、気体の種類によって熱伝導率やイオン化のしやすさが異なるため、**測定値がガス種によってズレる**ことがある
- 一方、隔膜真空計（バラトロン）は、圧力そのもの（力）を直接検出する方式のため、**ガス種に依存しにくく、プロセス制御用としてよく採用される**
そのため、窒素で校正された圧力計をそのままアルゴンや反応性ガスの測定に使うと、
表示値と実際の圧力にズレが生じることがあり、注意が必要です。
### 校正ドリフトとメンテナンス
圧力計は、使用しているうちに少しずつ測定値がズレていく「**ドリフト**」が起こることがあります。
主な原因としては、次のようなものが挙げられます。
- センサー表面への薄膜の堆積・汚染（特に成膜プロセス近傍）
- ダイアフラムなどの機械部品の経年変化
- 温度変化によるゼロ点のズレ
これを防ぐため、多くの現場では、定期的な「**ゼロ点校正**」や、基準器を使った校正作業がルーチンに組み込まれています。
### 複数ゲージの組み合わせ
1台の圧力計だけで、大気圧から超高真空まですべてをカバーするのは困難です。
そのため実際の装置では、
- 大気圧〜中真空域：隔膜真空計やピラニ真空計
- 高真空〜超高真空域：電離真空計
というように、**複数のゲージを組み合わせて、広い圧力レンジをカバーする**設計が一般的です。
> 🦍💬 **ゴリラボ先生のひとこと（エンジニア向け）**
> 「圧力計を選ぶときは、測定レンジだけじゃなくて、ガス種依存性や設置場所の汚れやすさまで考えるのがポイントだよ。数字を鵜呑みにせず、"この値は信頼できるか"を常に意識するのが現場のプロなんだ。」
---
初心者の方には「圧力計の役割とイメージ」を、
エンジニアの方には「ゲージ選定や測定精度を考える視点」を、それぞれ持ち帰っていただけたら嬉しいです。
> 🦍💬 **ゴリラボ先生**
> 「真空ポンプと圧力計、これで"真空まわりの二本柱"がそろったね。次回も、半導体装置を支えるほかの機器を紹介していくよ。お楽しみに！」
これからもゴリラボ先生と一緒に、少しずつ半導体用語を学んでいきましょう🦍
