645判のウエストレベルファインダー機をデジタル化する方法について2

承前

大方針

ジナーバックかなぁというところで前回の話は終わっていたのですが

ジナーバックのアダプター、世代があってクッソわかりにくいので手を出すのはとりあえず保留してETR-M645AFのアダプターをDIYしてみる方針にしました。
マミヤではなくブロニカにしたのは、マミヤ645MFのレンズは現環境でもとりあえず使えるんで、どうせなら使えないレンズの方がいいかと。
あと、シンクロ信号のことを考えるとレンズシャッターの方が安全、かもしれないということで(フォーカルプレーンの方が同期が難しい、らしい)

当初目論見

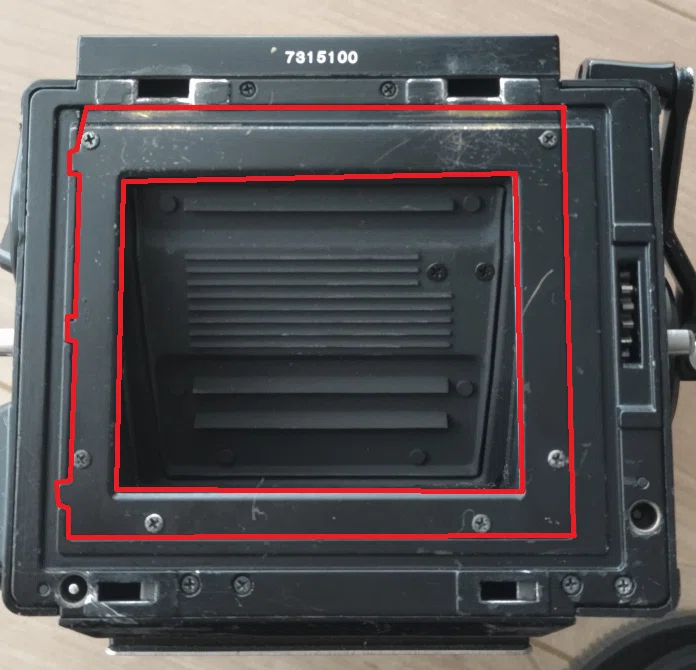

ETR-Siのボディ背面です。

ここの部品を外して、マミヤバックに接続するツメを生やせばマミヤとブロニカのバック取付～撮像面の距離が同じでも辻褄合わせられるし、最悪ブロニカの方が短いケースでも多少距離詰める余地もあるのかな、と

思っていたんですが、

外してみたら薄いんですよ…
0.4mmしかない…
構造材じゃなくて遮光かなんかのための部材っすね…

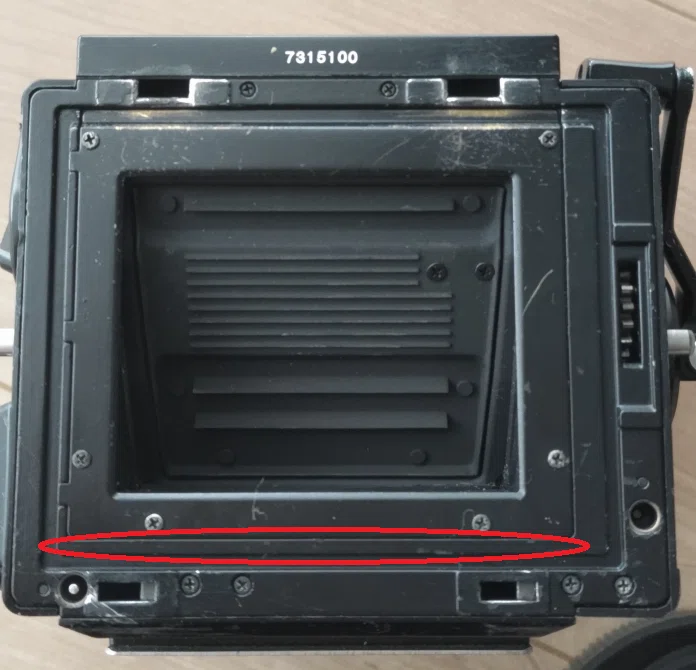

更に言うと
ここバック取付面と同じ高さなんすよ

更に言うとマミヤAFの方がずいぶんデカいので

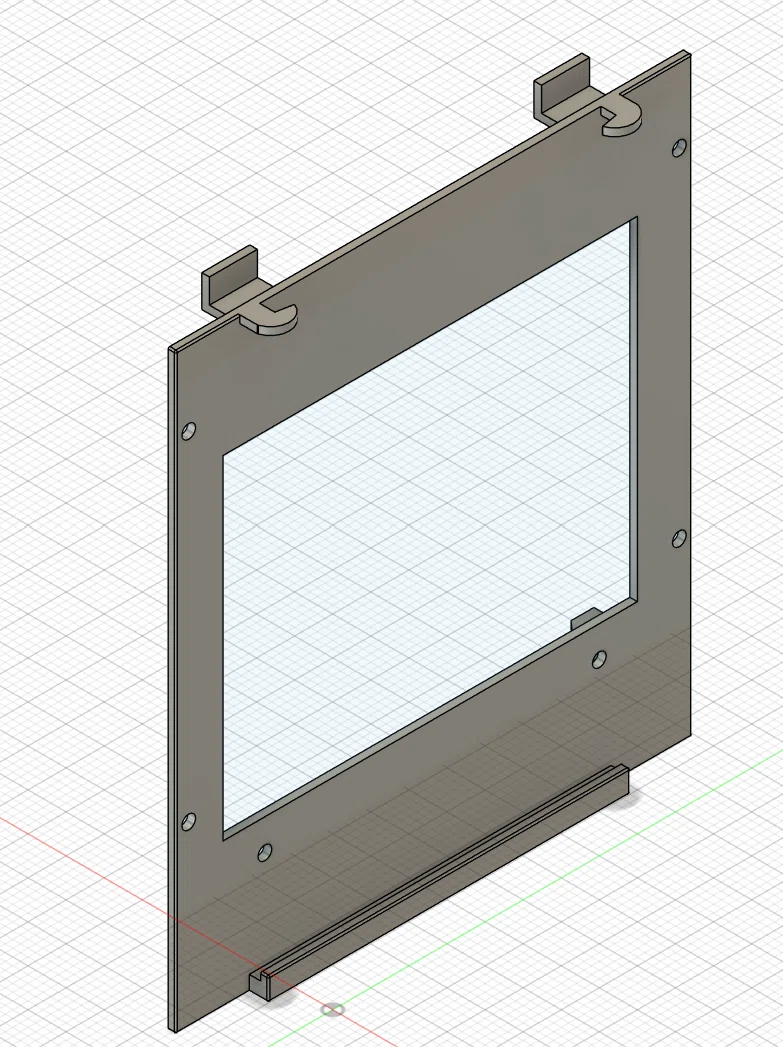

こうなりました。板の上側は延長できるけど下側は干渉するんで延長できない。板厚を増やすしかない。
0.4mm厚は元々強度的に怪しい上に更にデカくするのは危険すぎる…

修正案

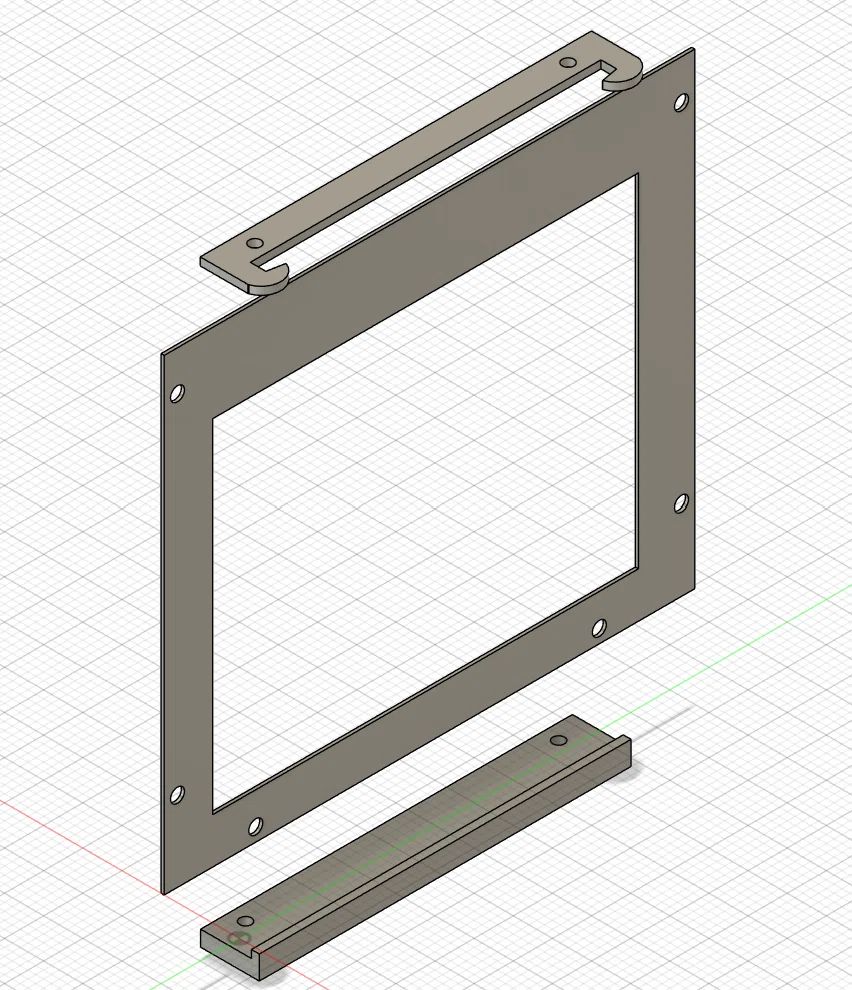

しょうがないので1mm厚から両側にETR用とマミヤAF用のツメを出して

ピントが合わなかったらレンズフランジ面かファインダー側で辻褄合わせればいいか…

とりあえず3Dプリンタでレジンで作ってみて、厚さを調節して可能なら金属加工でどうにか…
という感じ。
