【一緒に解こう】デスペ令和4年秋午後1問1（図解59枚, データベーススペシャリスト）

このNoteでは、DB令和4年秋PMI問1の解説をします。

データベース設計の問題では、問題文からスキーマとER図を完成させる手順が必ず含まれます。

私は、他の試験とは違う手順で解いています。

普通は問題文読んで→設問解いて→問題文読み進めて→設問解いてのループですよね。

私は、データベース設計問題では設問を見て、スキーマとER図の完成であれば、まとめて解いています。理由や権限を問われている設問である/ないだけ確認はします。

図解も59枚。問題文のどこに注目して、スキーマとER図のどの部分に使ったかが分かるようにしています。

読むのに時間がすごくかかりますが、一度私と一緒に解いてみませんか？こんな解説は90分授業でもできませんし、二度と書くことはありません。このNoteが最初で最後。決定版です。

それでは一緒に始めましょう！

私の4ヶ月の勉強法に興味が出たらどうぞ。私が独学合格した経験と、IT専門学校での授業内容を基に作っています。

設問1 | 問題文からスキーマを完成させる

まずは基本から行きましょう。

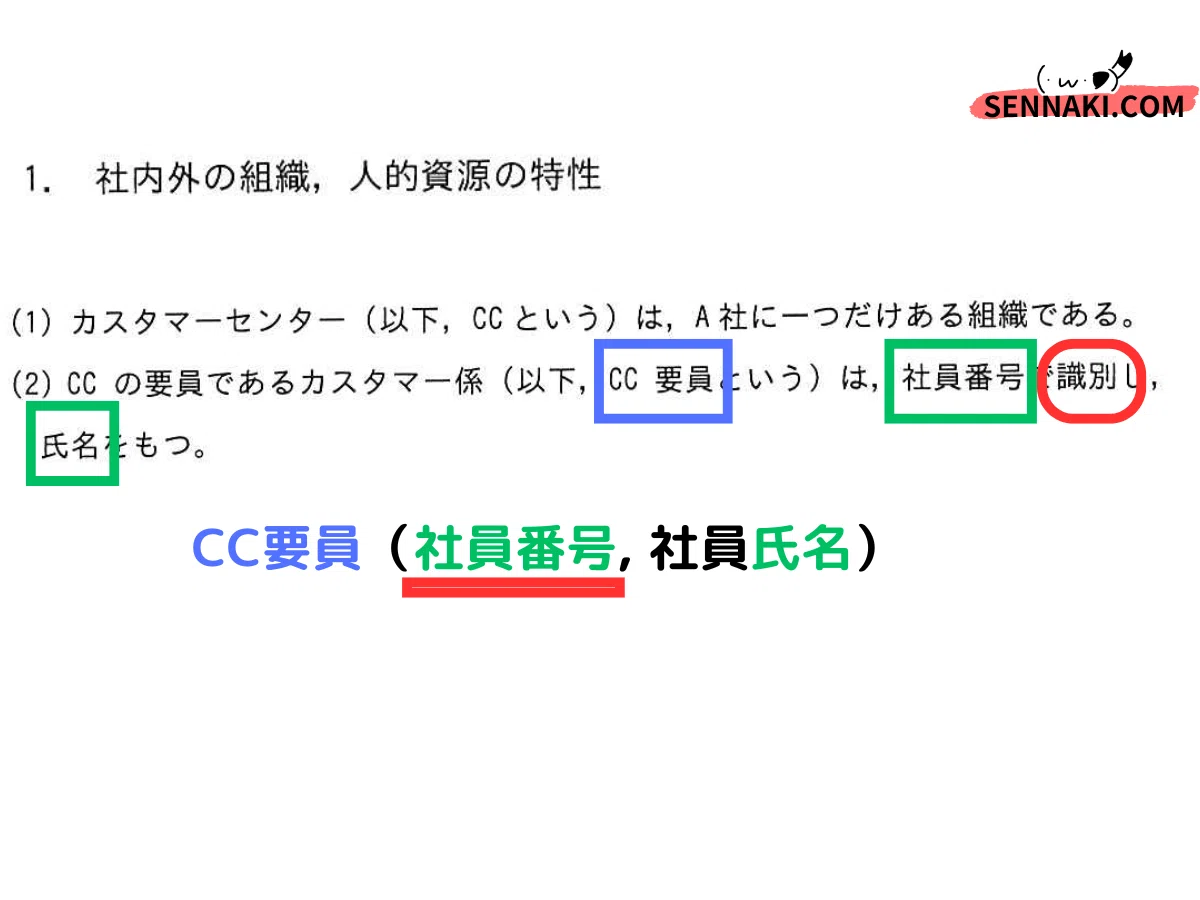

1. 主語や「〇〇という」は、スキーマ名（エンティティ名）になる確率が極めて高いです。四角で囲みます。
   →「CC要員」ですね。

2. その後、どんな情報を記録するかが書かれます。項目（属性）になるので、同じく四角で囲みます。
   →「社員番号」「氏名」ですね。

3. またキー制約や個数対応の言葉も書かれる場合が多いです。丸で囲みます。
   →「識別」より「社員番号」が主キーだと分かります。

スキーマや項目名は、問題文の言葉をそのまま使って大丈夫。ただ、外部キーの時に少しアレンジをした方が良い場合があります。

例えば、社員（社員番号, 上司社員番号）。上司社員番号が外部キーで、社員表の主キー社員番号を参照しているのですが、分かり易くするために「上司」を追加しました。社員（社員番号, 社員番号）って分からないですからね。

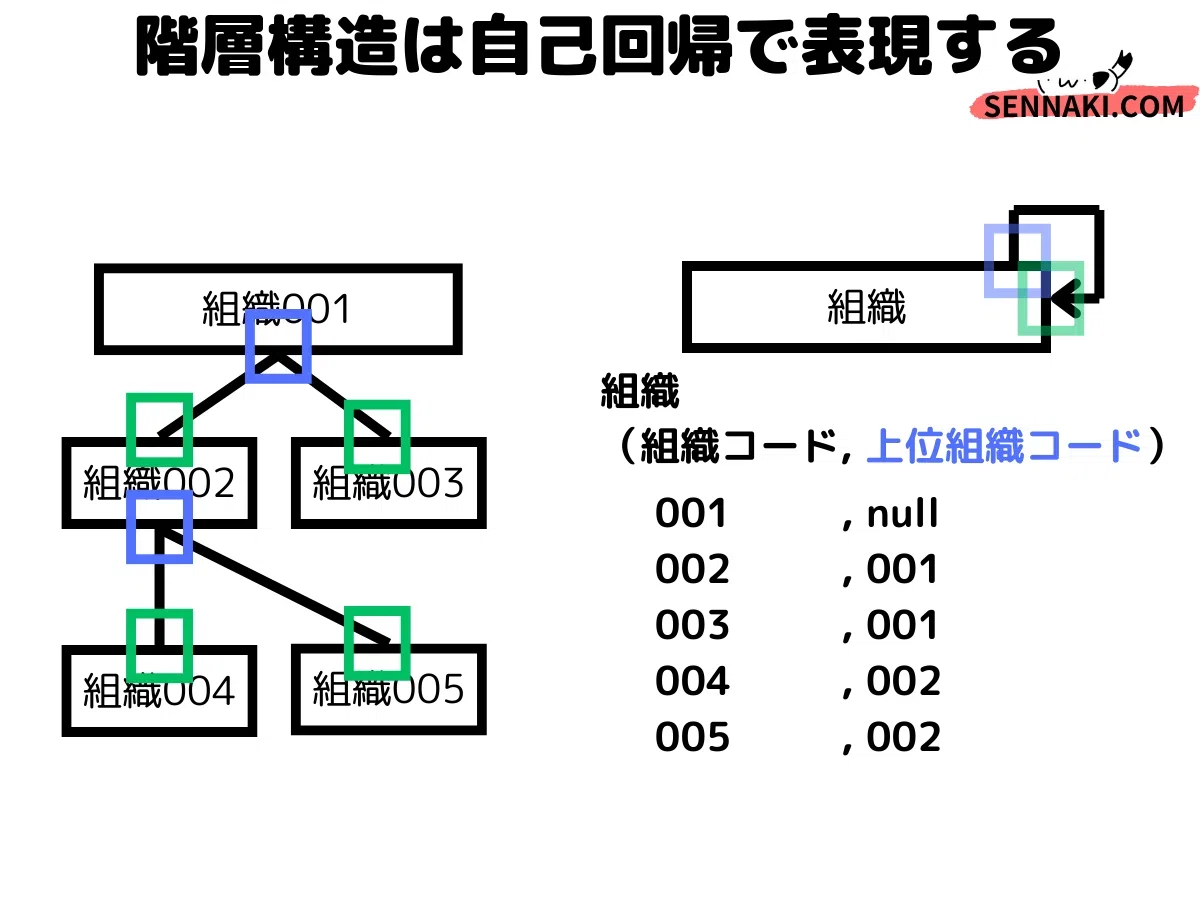

下図は組織の階層構造を表現した場合。＞デスペのER図パターン解説Note

スキーマの構成は以下。

• スキーマ名（エンティティ名、表名）

• 項目名（属性名）

  • 主キー　※複合の場合アリ

  • 外部キー　※複合の場合アリ

  • その他（特に役割のない項目）

ただし、DBでは「区分」「フラグ」も出題されます。

上図のようにスキーマが作れるのは分かったでしょうか。表名、項目、主キーは必ず特定します。外部キーも予想はしますが、後々仕上げるでもOKです。

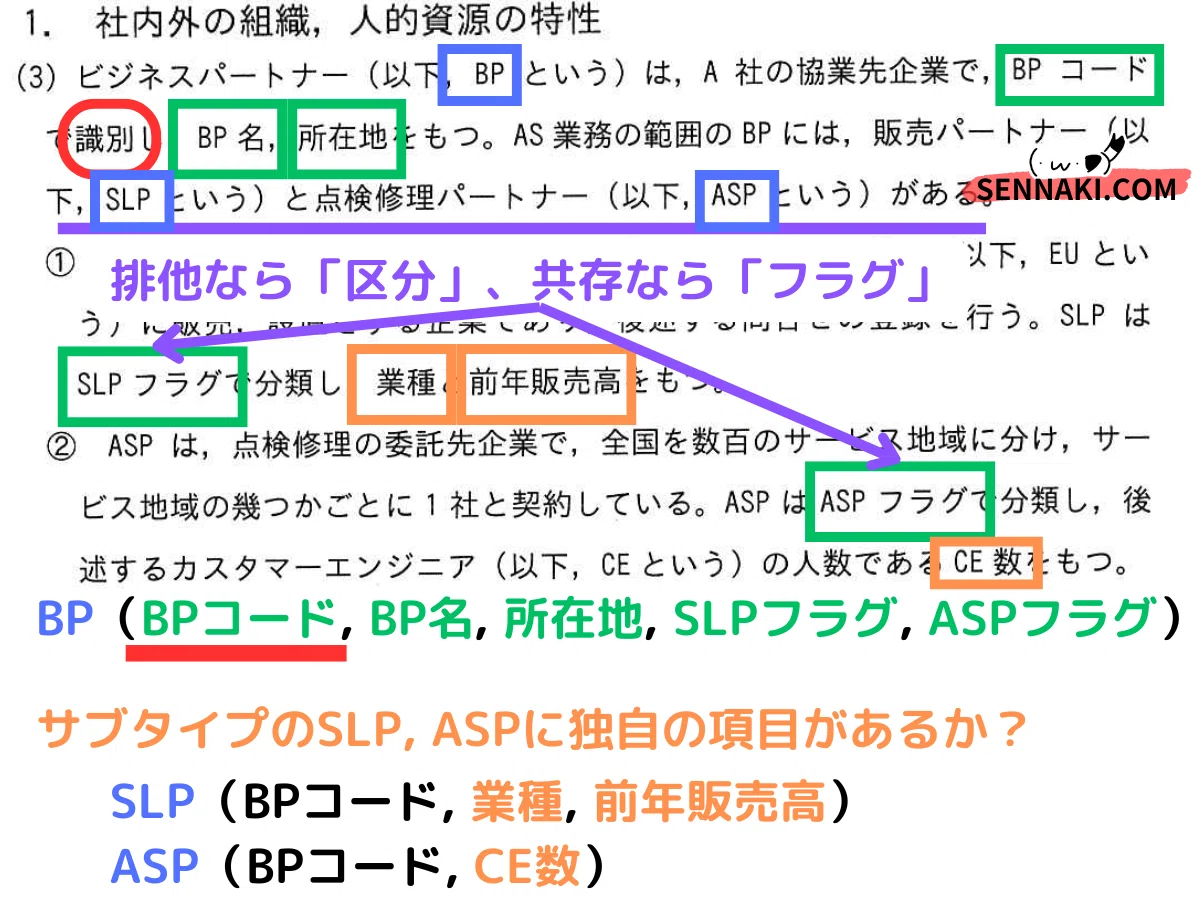

さて(3)にて「SLPとASPがある」旨から「区分かフラグを使うだろうな」と予測もします。「SLPかASPなら区分」、「SLPでもありASPでもあるならフラグ」です。

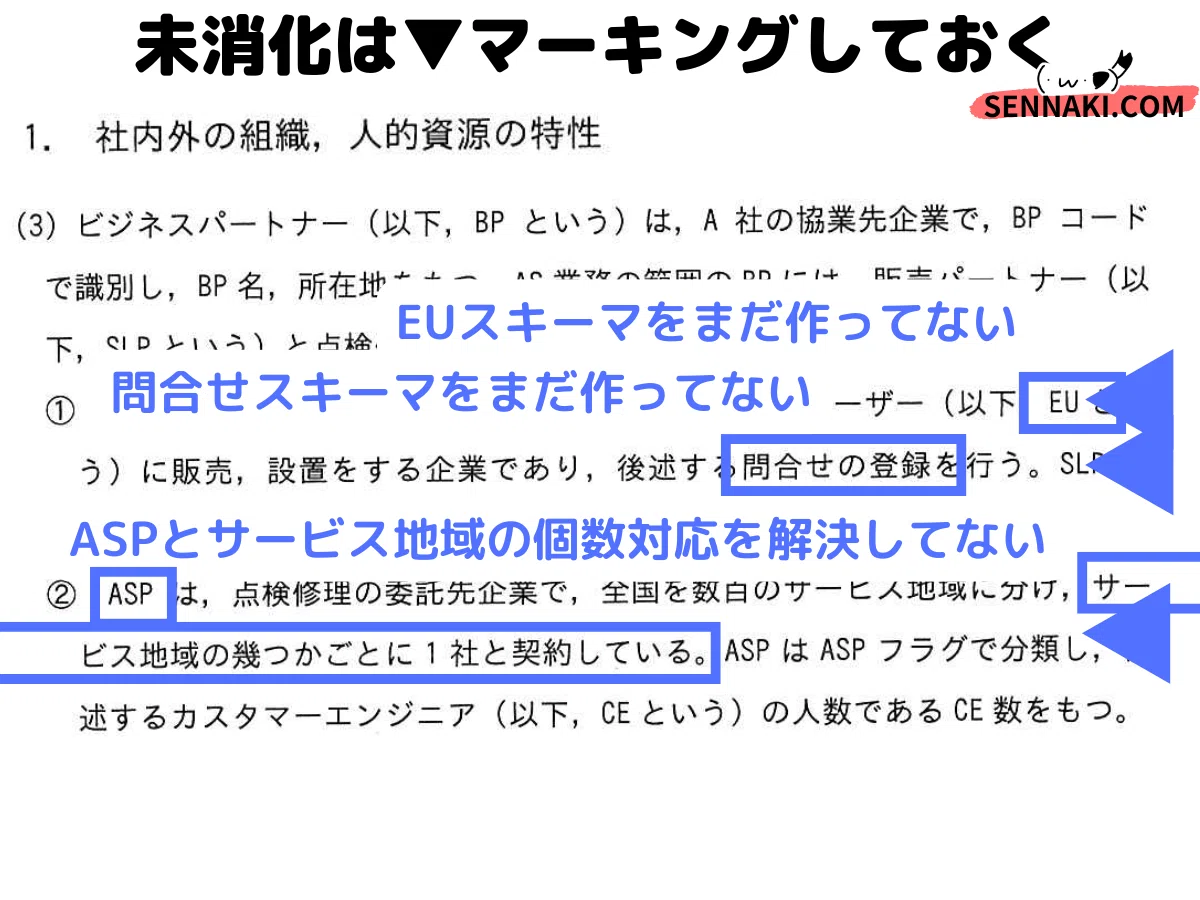

さて、情報の拾い出しをしましたが、未解決な文言もあります。

未解決な文言には▼印をつけておきます。後で、スキーマやER図を完成する段階で使うかもですし、データーベース改良の焦点になるかもしれませんから。

ここでは「EUって表も作りそうだな」「問合せって表も作りそうだな」「サービス地域って表も作りそうだな」「しかもサービス地域と企業の個数対応がER図リレーションに絡んでくるだろうな」と考えて「とはいえ現段階では解決できない」ので▼印をしておきます。

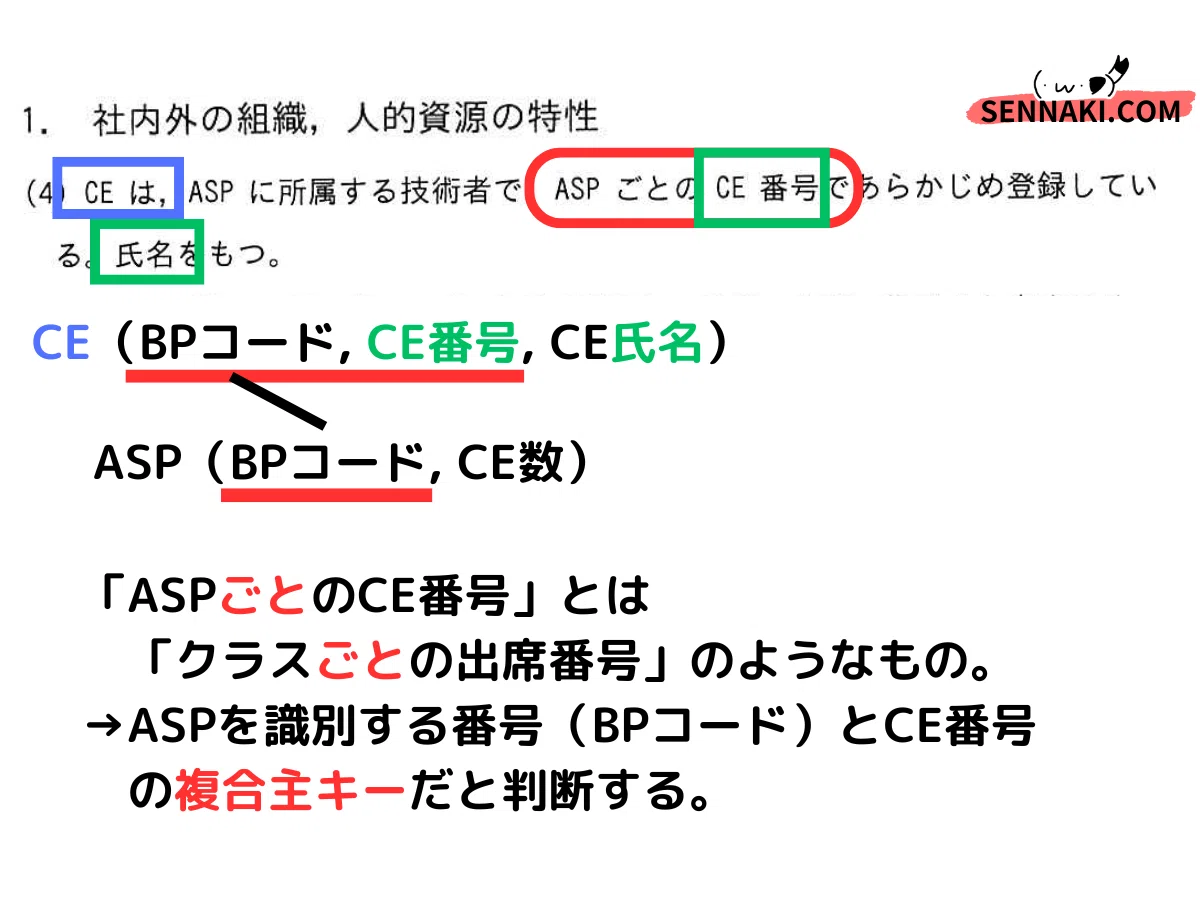

複合主キーの登場です。

「ASPごとのCE番号」とは、「ASP-A社のCE-001番、ASP-B社のCE-001番のように使う」というメッセージ。つまりCE番号だけでは一意に特定できない状態。よって、ASPを特定するBPコード、あるASPに所属するCEを特定するCE番号の2つを主キー（複合主キー）に設定します。

次のEUスキーマは、今までの解法で充分対応できます。
