このNoteでは、応用情報技術者試験の計算問題から「データベースのER図」を搔き集めました。データベースの出題は多いので幾つかに分けます。

まずはER図の個数対応からやります。文章から個数を表す言葉を見つけるのがコツです。難しめの問題もありますが、ひとまず放置して基本問題の確実な得点を目指して下さい。

特集したNoteもあるので「難しいなぁ」と思ったら参考にしてみてくださいね。

個数対応は基礎なので必須。
＞【Iパス４問】正規化問題は「実データ」を考えて解くNote
＞【デスペ8問】ER図の個数対応Note
少しずつ専門知識（キー, 制約）も。
＞【Iパス７問】「キー」と「正規化」Note
＞【デスペ3問】キーNote

このNoteが、データベース問題を得点源にするキッカケニなれば嬉しいです。

それでは始めましょう！

講座 | 「1対1」「1対多」だけ

Tパスポート・基本情報技術者・応用情報技術者では、個数対応を問う問題が出ましたね。＞【Iパス４問】正規化問題は「実データ」を考えて解くNote

関係は2種類。

• 1対1：リレーションは「ー」で図示

• 1対多：リレーションは「→」で図示

• ※多対多：あり得ないと思って大丈夫

リレーション「ー」「→」「←」を一気には決めません。左右別々に決めていきます。

あるエンティティを1個にして、相手エンティティを見たら何個対応してそうか、を考えます。その後に、今度は相手エンティティを1個にして、自分が何個対応しているかを見て決めます。

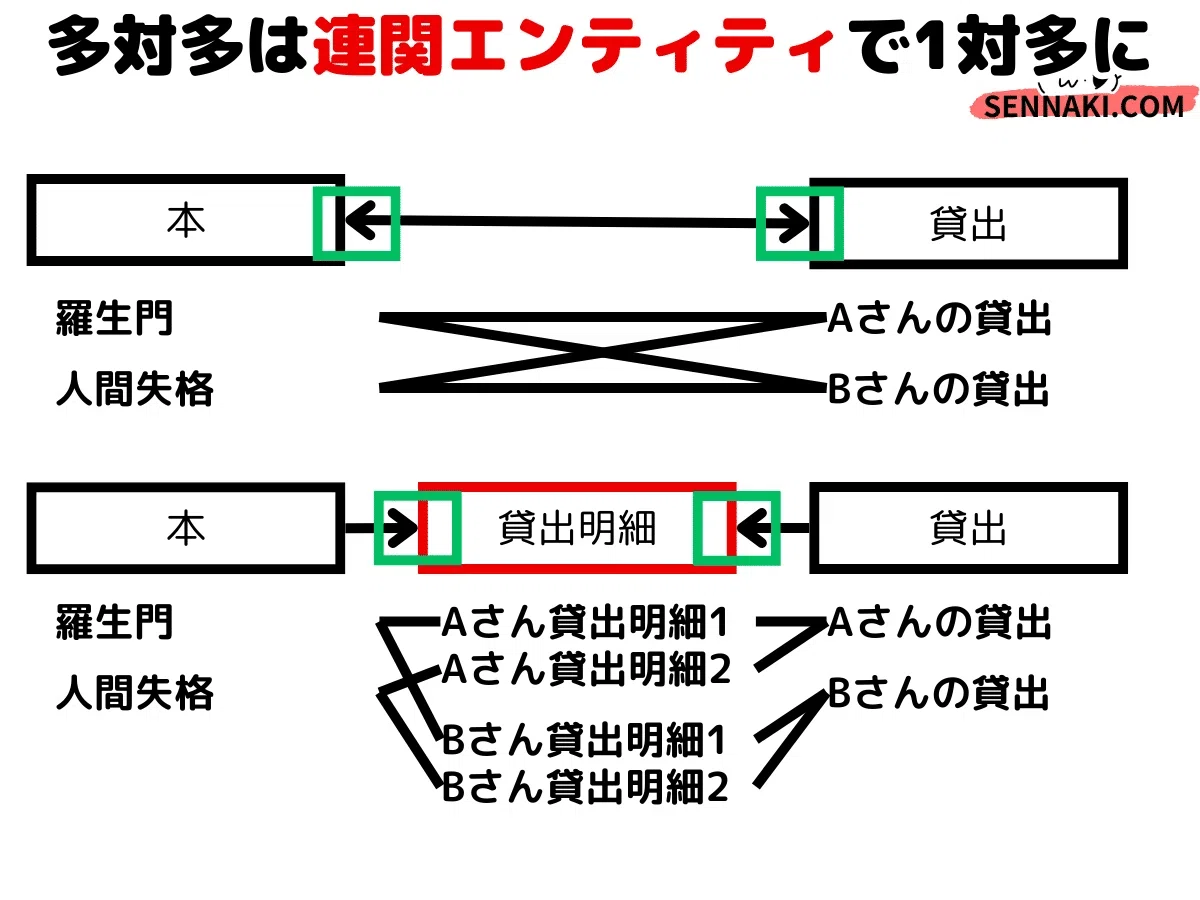

難しい話ですが、多対多はデータベースでは避けるべきことだから。（多対多の中間に連関エンティティを新設して１対多と多対１に分割します。[E]→[連関E]←[E]。）
