【ネスペ７問】VLAN（ネットワークスペシャリスト）

このNoteでは、VLANの問題をR06～H21年から探してまとめました。

VLANはネスペ午後問題で必須。

なぜならIPアドレスとは異なったネットワークの切り分けができますから。作問者としても問題のバリエーションが増えるし、試験難易度を上げられます。セキスペでも出題されています。＞SCR05秋午後問2の解説Note

このNoteでは、VLANの仕様の基礎を身に着けます。午後問題のVLANの動作を理解するときに必ず役立つので、しっかり全部理解していってくださいね。

なお、私の全てのNoteは、学生時代の独学合格体験、大学・IT専門学校での資格授業の経験を基に作成しています。実際に合格者を出した実績がある解説なので、少しでも信用して頂けたら嬉しいです。

それでは始めましょう！

＞TOPページ：全てのNoteへの入口＜

＼私の3ヶ月の学習記録／

講座 | VLAN

VLANは、ネットワークを理論的に分割する技術。

VLANには幾つか種類がありますが、まずは2つ覚えてます。

• ポートベースVLAN：ルータの接続口（ポート）にVLAN-IDを割り当てる方式。

• タグVLAN：MACフレームにVLAN-IDを記述する方式

以上は、＞無線LANのNoteで解説するので、今完璧でなくても慌てなくてOKですよ。

過去問道場さんでは、更に2種類挙げています。

• アドレスベースVLAN：MACアドレスやIPアドレスによるグルーピング

• ポリシーベースVLAN：プロトコルごとにグルーピング

これらは午前問題には出ますが、午後問題に出るのは、ポートベースとタグベースです。

VLANの用語

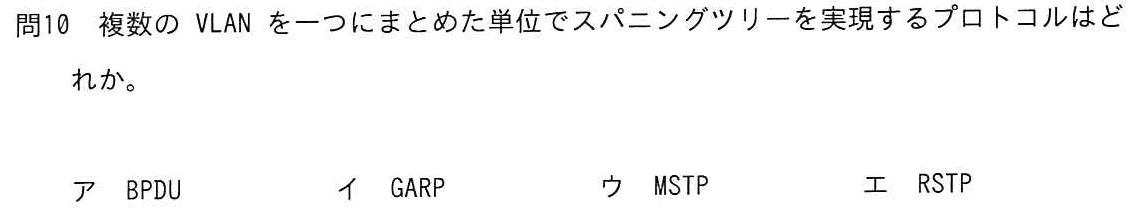

正答はウ。消去法で正解してください。今までのNoteで扱った内容なので。

• ア：BPDU：スパニングツリープロトコル（STP）で使うパケット。＞STPのNote

• イ：GARP：スイッチやブリッジに関する設定を登録するプロトコル。VLAN設定の共有に使われます。＞GARPのNote

• ウ：MSTP：複数のVLANをグループ「インスタンス」にまとめて、スパニングツリーを作って伝送を効率化する。＞STPのNote

• エ：RSTP：ネットワークの障害や変更があった時に、素早く再計算できるプロトコル。STP（スパニングツリープロトコル）にR（rapid、素早い）が付いています。＞STPのNote

VLANのメリット

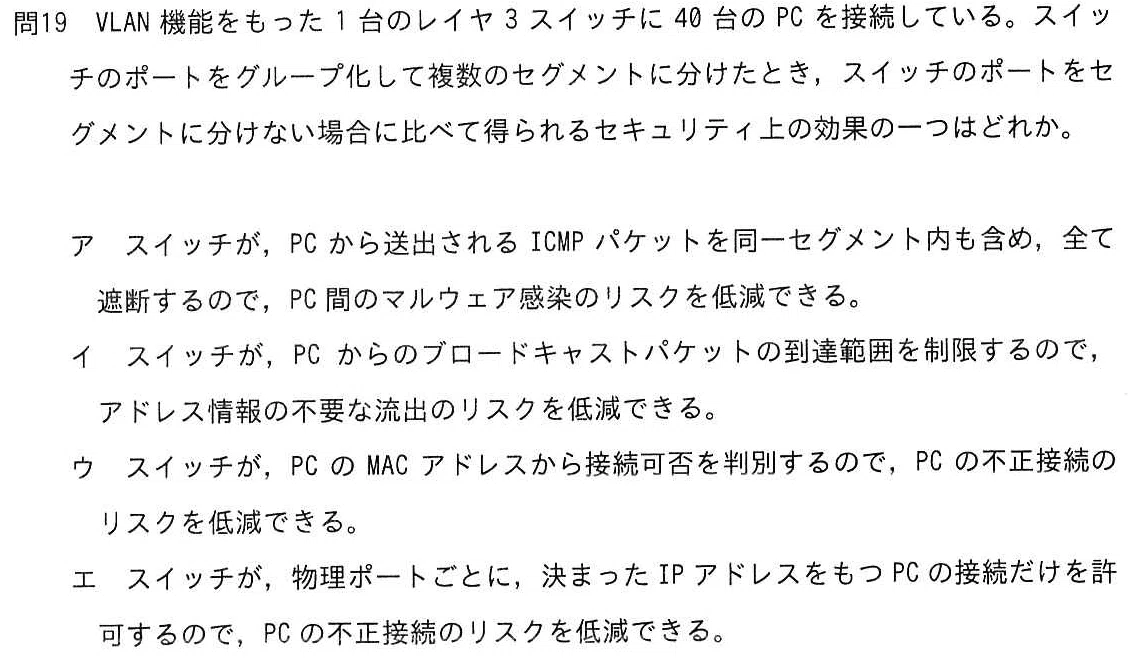

正答はイ。正解一発引きでも消去法でも正解できます。

設問文の「ポートをグループ化」より、L3SWの接続口（ポート）でVLANグループを作っています（ポートVLAN）。例えば1番口と2番口がVLANID=10、3番口と4番口がVLANID=20のように。

• ア：「同一セグメント内も含め、全て遮断」されません。少なくとも同一VLANにはICMP(ping)が通らないと、通信ができないので困ります。

• イ：正しい。ブロードキャストの範囲は、同一VLAN内になるため。サブネットマスクではなく、VLANによって範囲が決まります。

• ウ：ポートVLANでは、MACアドレスは見ません。どの接続口に入った通信かを見ます。

• エ：ポートVLANでは、IPアドレスは見ません。どの接続口に入った通信かを見ます。

少し書き方が違うケースも、載せておきますね。文意は同じです。

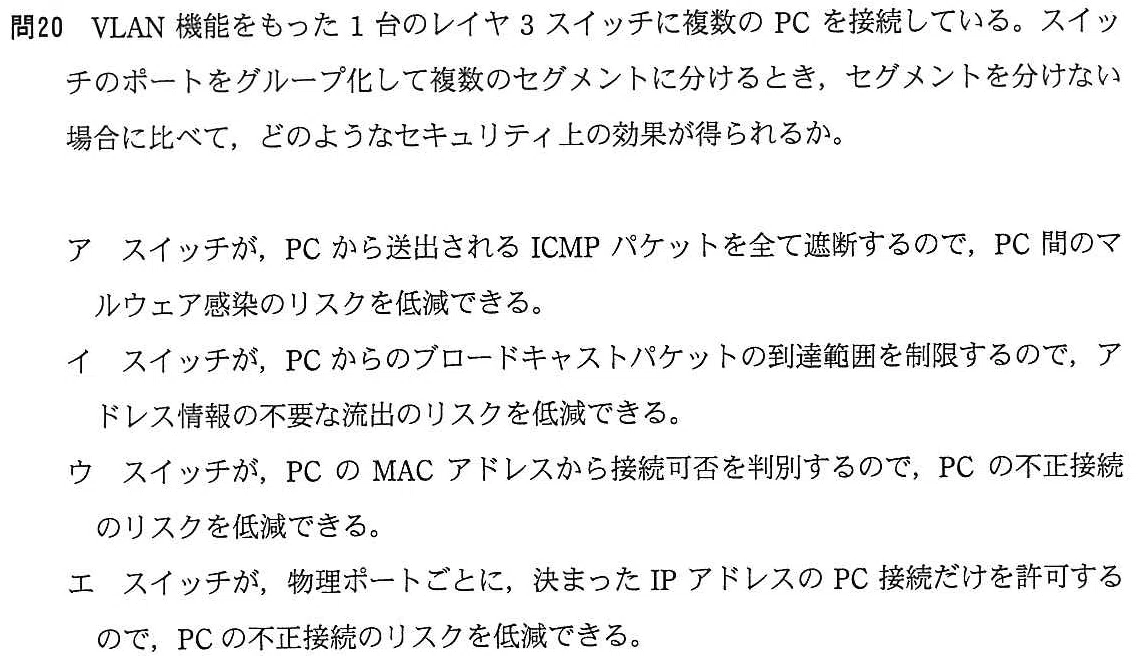

正答はイ。

• ア：ICMPはVLAN内に伝送されます。遮断されると、ICMP（pingコマンド）による導通確認ができないので困ります。

• イ：到達範囲は同じVLAN内です。設問文からL3SWのポートでVLAN設定しているので、正しい。

• ウ：MACアドレスを見ている文意なので、アドレスベースVLAN。

• エ：IPアドレスを見ている文意なので、アドレスベースVLAN。

VLANのパケット構造

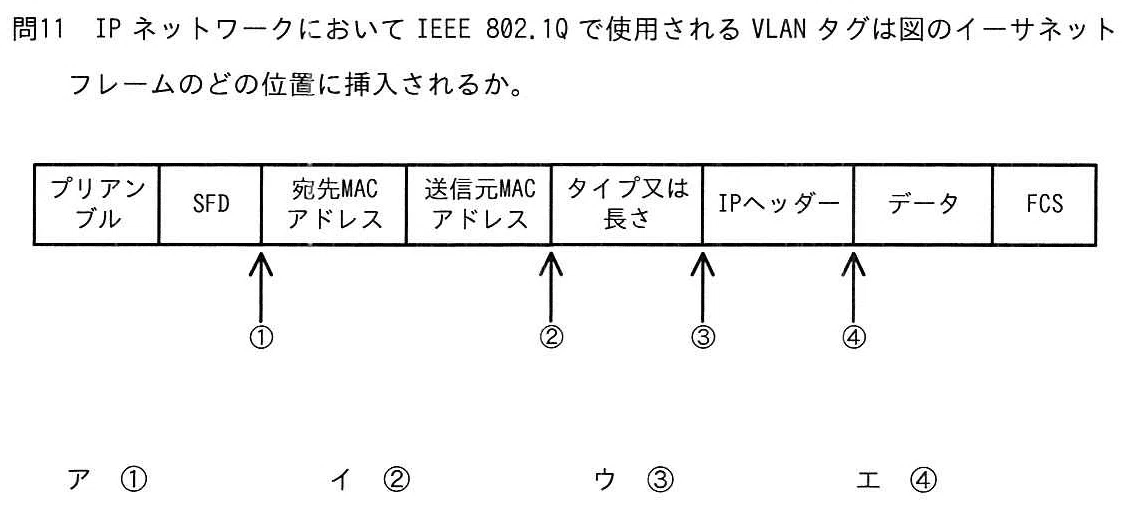

正答はイ。仕様なので、出題された以上覚えるしかないです。

送信元MACアドレスとタイプの間に、VLANIDを記述します。

覚えなくて良いですが、VLANIDは4バイト（32ビット）。

• 16ビット：IPID：VLANタグが含まれていることを示す

• 16ビット：TCI：VLANタグを記述する領域

  • 3ビット：優先度

  • 1ビット：CFI：フォーマットの識別子

  • 12ビット：VLANID

パケットやフレームのデータ構造の問題も集めました。＞データ構造のNote

とはいえ、午前問題に出たのはまだまだ少ない。午後問題では更に多くのデータ構造とメッセージ・コードを覚えて挑んでいきます。午後問題演習をしながら知っていきましょう。

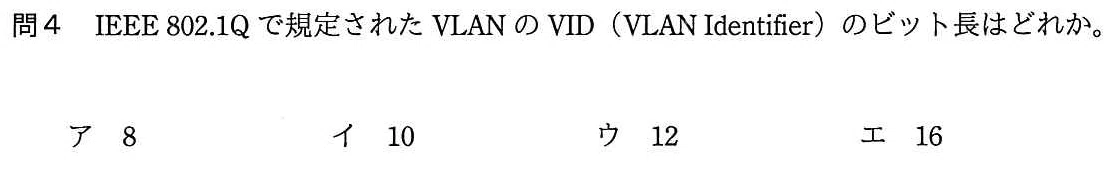

正答はウ。12ビットです。仕様で決められているので仕方ありません。どうしても詳しく知りたい方は過去問道場さんへ。

再度出題されてはいないので、私は覚えません。1番目のデータ構造を優先します。

認証VLAN | アクセスできる領域

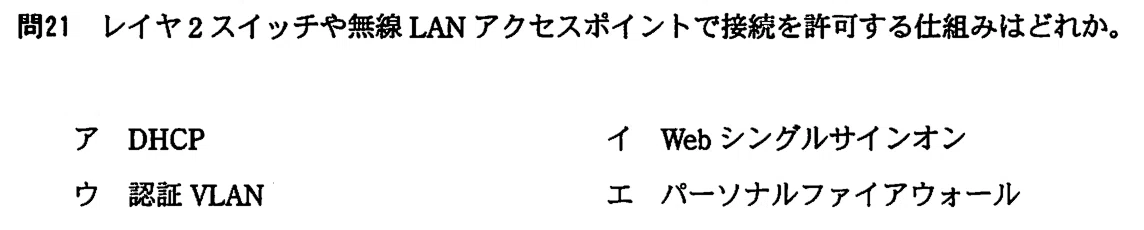

正答はウ。消去法で正解します。

認証VLANの出題を見たことないですが、他の選択肢がむしろ重要。

• ア：DHCP：ネットワークに接続したPCにIPアドレスなどのネットワーク設定をするプロトコル。FEレベル。＞【FE】プロトコルのNote

• イ：SSO：あるサービスで認証に成功したら、他のサービスの認証にも自動成功し利用できる仕組み。SCでSSOの実現方式も学びましたね。＞SSOのNote

• エの「パーソナルファイアウォール」は、各PCにインストールするファイアウォールです。今だと端末側のセキュリティは、NIDS, EDRがよく出題されますね。端末のことをエンドポイントと云います。

認証VLANは、LANに接続する時に端末やユーザを認証（特定）し、許可されているVLANだけに接続させる方式。

この問題は＞無線LANのNote でも扱います。また、DHCPは手順やパケットの種類まで出題されます。＞ネットワーク機器の機能Note

MPLS | VLAN同様にIPアドレス以外のルーティング

VLANではないですが、MPLSを追加しておきます。

MPLSは、MPLSタグを使ってルーティングを行うプロトコル。

IPパケットにMPLSタグをつけ、IPアドレスによるルーティングではなく、MPLSタグによるルーティングで伝送します。ただし、MPLSに対応したルータが必要。

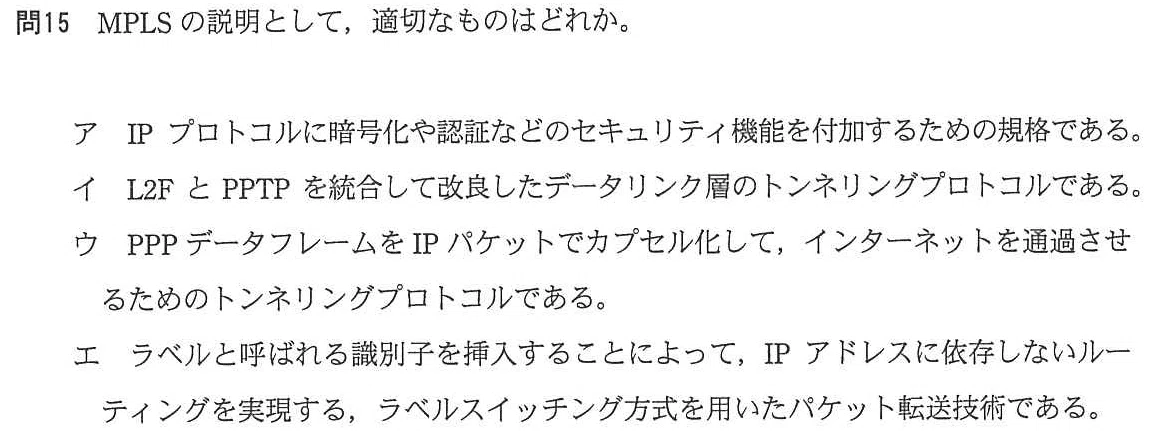

正答はエ。

• ア：「IP」「暗号化」より、IPsecと判断。＞IPsecのNote

• イ：「L2FとPPTP」「データリンク層」「トンネリング」より、L2TPと判断。＞PPPのNote

• ウ：「PPP」「トンネリング」より、PPTPと判断。＞PPPのNote

• エ：「ラベル」「IPアドレスに依存しないルーティング（=IPアドレスを使わない）」より、MPLSと判断。

イとウのL2TPとPPTPは、PPPを基にしたプロトコル。

• PPP：2地点接続の元祖

• PPPoE：ADSL回線で採用

• PPTP：暗号通信。VPN実現の1方式

• L2TP：PPTPを拡張。1つのトンネルで複数のセッション

あとマイナーですが、MLPPPはPPPによる接続（データリンク）を複数束ねるプロトコル。全てまとめてます。＞PPPのNote

まとめ

お疲れ様でした！

ポートVLANもタグVLANも、午後問題に良く出てくるので、IPアドレスのネットワーク・サブネットワークと同様に知っておきましょう。

問題に応じて、色々派生して書きましたが、今回はVLANだけ押さえればOK。

• ポートベースVLAN：ルータの接続口（ポート）にVLAN-IDを。

• タグVLAN：MACフレームにVLAN-IDを記述。

• アドレスベースVLAN：MACアドレスやIPアドレスで。

• ポリシーベースVLAN：プロトコルごとで。

すごくマイナーですが、VLAN用のスパニングツリープロトコル「MSTP」も選択肢に交じってきました。余裕があれば、午後対策に覚えても良いかも。＞STPのNote

次回は ＞無線LANのNote  にてお会いしましょう。でわでわ。
