【製造業】半導体産業の心臓部：知られざる「前工程」7つのステップ

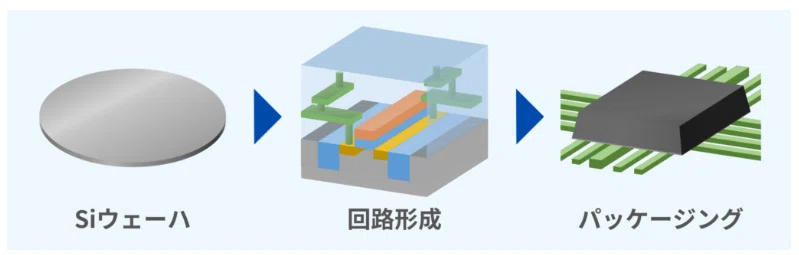

私たちのデジタル社会を根底から支える半導体。その製造プロセスは、塵一つないクリーンルームの中で行われる、驚異的な精密技術の結晶です。半導体製造は、シリコンウエハ上に回路を形成する「前工程」と、それを個々のチップに切り出し製品化する「後工程」に大別されます。
本稿では、半導体の性能と品質を決定づける、最も重要かつ複雑な「前工程」に焦点を当て、その主要な7つの工程を専門的な視点から解説します。
1. 成膜（せいまく）工程
役割
成膜は、半導体製造プロセスの基盤を築く最初のステップです。シリコンウエハの表面に、電気を通す導体膜、電気を遮断する絶縁膜、特定の条件下で電気的特性を変化させる半導体膜など、目的の異なる薄膜（Thin Film）を原子レベルの精度で形成します。この膜の品質が、最終的な半導体の性能を大きく左右します。
主な使用装置
形成する膜の種類や求められる特性に応じて、以下の装置が戦略的に選択されます。
CVD装置 (Chemical Vapor Deposition / 化学気相成長) ガスを化学反応させることで成膜する、汎用性の高い技術です。絶縁膜や半導体膜など、幅広い材料の形成に用いられます。
PVD装置 (Physical Vapor Deposition / 物理気相成長) 真空中で金属ターゲットにイオンを衝突させ、叩き出された原子をウエハに付着させて成膜します。主にアルミニウムや銅などの金属配線の形成に不可欠です。
ALD装置 (Atomic Layer Deposition / 原子層堆積) 原子層を一層ずつ積み重ねることで、極めて精密な膜厚制御を可能にする技術です。デバイスの微細化が進む最先端の半導体製造において、その重要性は増しています。
主要メーカー
アプライド マテリアルズ (Applied Materials / 米国): PVDおよびCVD装置で世界トップクラスのシェアを誇ります。
ラムリサーチ (Lam Research / 米国): CVDおよびALD装置において高い技術力を持ちます。
東京エレクトロン (日本): CVD装置で世界有数のメーカーです。
KOKUSAI ELECTRIC (日本): 高品質な成膜技術、特にALD技術に定評があります。
2. フォトリソグラフィ（露光）工程
役割
フォトリソグラフィは、半導体の性能と集積度を決定づける最重要工程の一つです。この段階で、設計された回路の原版であるマスク(フォトマスク)を介して、ウエハ上に塗布された感光材（フォトレジスト）に光を照射し、微細な回路パターンを正確に転写します。
主な使用装置
この工程は、以下の装置群が連携して実行されます。
露光装置 (ステッパー / スキャナー) 回路パターンをウエハに焼き付ける役割を担います。特に、より微細なパターン形成を可能にするEUV（極端紫外線）を用いた露光装置は、現代の最先端プロセスに不可欠であり、その開発・製造は極めて高度な技術力を要します。
塗布・現像装置 (コータ / デベロッパ) 露光装置の前後で稼働し、フォトレジストを均一に塗布（コーティング）、露光後には不要な部分を現像液で選択的に除去します。
主要メーカー
ASML (オランダ): 最先端のEUV露光装置市場を独占する、業界のキープレイヤーです。
ニコン / キヤノン (日本): EUV以外の光源（ArF、i線など）を用いた露光装置で高い技術力を有します。
東京エレクトロン (日本): 塗布・現像装置の分野で90%近い圧倒的な世界シェアを確立しています。
3. エッチング工程
役割
フォトリソグラフィによって形成されたフォトレジストのパターンをマスク（保護膜）として利用し、その下にある薄膜の不要な部分を選択的に除去する工程です。これにより、回路パターンが立体的な構造としてウエハ上に形成されます。
主な使用装置
加工精度や目的に応じて、主に2つの方式が使い分けられます。
ドライエッチング装置 反応性ガスをプラズマ化し、イオンの物理的な衝突と化学反応を利用して加工します。異方性（垂直方向への加工性）に優れ、微細で深い溝の形成が可能であるため、現代の半導体製造における主流技術です。
ウェットエッチング装置 薬液の化学反応のみで加工します。コストが低い一方、等方性（あらゆる方向への加工）であるため微細な回路形成には不向きですが、特定の膜を高速で除去する場合などに用いられます。
主要メーカー
ラムリサーチ (Lam Research / 米国): ドライエッチング装置の分野で世界トップメーカーの一角を占めます。
東京エレクトロン (日本): ラムリサーチと並び、同分野で高い市場シェアを有します。
4. 不純物拡散・イオン注入工程
役割
半導体の電気的特性を制御するため、シリコンウエハに意図的に不純物（ドーパント）を導入する工程です。純粋なシリコンは電気を通しにくいですが、この工程を経ることで、トランジスタなどの能動素子として機能する領域が形成されます。
主な使用装置
以下の装置がセットで用いられ、精密な電気特性の制御を実現します。
イオン注入装置 不純物元素をイオン化し、高電圧で加速させてウエハの狙った深さに打ち込みます。
熱処理装置 (ファーネス) イオン注入によってダメージを受けたウエハの結晶構造を修復し、注入された不純物を活性化させるために加熱処理を行います。
主要メーカー
アプライド マテリアルズ (Applied Materials / 米国): イオン注入装置で世界最大のシェアを持ちます。
アクセリス・テクノロジーズ (Axcelis Technologies / 米国): 同分野の専業メーカーとして高い技術力を誇ります。
5. 洗浄工程
役割
各工程間でウエハ表面に付着する微細な粒子（パーティクル）や金属汚染、有機物などを徹底的に除去します。ナノメートル単位の回路にとって、わずかな異物も致命的な欠陥につながるため、洗浄は歩留まり（良品率）を維持・向上させる上で極めて重要な役割を果たします。
主な使用装置
生産性や求められる清浄度に応じて、以下の方式が使い分けられます。
枚葉式洗浄装置 ウエハを1枚ずつ処理する方式。クロスコンタミネーション（相互汚染）のリスクが低く、より高精度な洗浄が求められる場合に適しています。
バッチ式洗浄装置 複数のウエハをまとめて薬液槽に浸けて処理する方式。スループット（処理能力）が高いのが特徴です。
主要メーカー
SCREENホールディングス (日本): 枚葉式・バッチ式ともに世界トップクラスのシェアを持つ、洗浄装置のリーディングカンパニーです。
東京エレクトロン (日本): 同分野で高い競争力を有します。
6. 平坦化（CMP）工程
役割
成膜とエッチングを繰り返すことで、ウエハ表面には凹凸が生じます。この凹凸は、後続のフォトリソグラフィ工程での焦点ズレの原因となり、回路の品質を著しく低下させます。CMP（Chemical Mechanical Polishing / 化学機械研磨）は、この凹凸を化学的・機械的に研磨し、ウエハ表面を鏡のように平坦にする工程です。
主な使用装置
CMP装置 研磨剤（スラリー）を供給しながら、研磨パッドをウエハに押し当てて回転させることで、ナノレベルの平坦性を実現します。
主要メーカー
アプライド マテリアルズ (Applied Materials / 米国): CMP装置市場で圧倒的なシェアを誇ります。
荏原製作所 (日本): 同市場で高い技術力とシェアを持つ主要メーカーです。
7. 検査工程
役割
前工程の各段階および完了時に、ウエハ上に形成された回路の品質を検証します。物理的な欠陥の有無や、設計通りの電気的特性が出ているかを確認し、不良品の発生を早期に検知・排除することで、製造プロセス全体の安定化とコスト管理に貢献します。
主な使用装置
検査目的により、以下の装置が専門的に用いられます。
ウェーハ検査装置 レーザーや電子線を用いてウエハ表面をスキャンし、パターン形状の異常や異物の付着といった物理的な欠陥を発見します。「プロセス制御」の要となる装置です。
ウエハプローバ 前工程が完了したウエハに対し、プローブカードと呼ばれる無数の探針をチップの電極に接触させ、電気信号を送って実際に動作させることで、その良否を判定します。
主要メーカー
KLA (米国): パターン欠陥検査装置などで他を圧倒する、検査・測定分野の絶対的王者です。
東京エレクトロン / 東京精密 (日本): ウエハプローバ市場で世界トップクラスのシェアを占めています。
以上が、半導体製造「前工程」の主要なステップです。これらの複雑な工程が、数か月にわたって何度も繰り返されることで、一つのウエハから数千、数万という半導体チップが生み出されます。私たちの見えないところで、こうした極限の技術が社会を動かしているのです。
