利用しているインジケーターの紹介　Swing High Low 〜ZigZag描画を8つのルールで見直しました〜

• 更新履歴：

  • 2025/10/13：新規作成

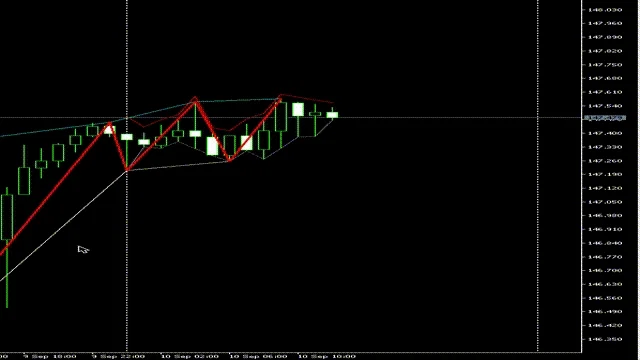

  • 2025/10/20：ZigZagの挙動を示すモーションGIFを追加

  • 2025/12/02：ルール４を修正（SwingHL Ver3.05）

１．はじめに：インジケーターの現状と迷走の理由

1-1. SwingHLインジケーターが提供する機能

現在公開中の「SwingHLインジケーター」をご利用いただきありがとうございます。

このインジケーターは、Swing High（SH）とSwing Low（SL）を基にZigZagを描画するツールです。また、以下の機能も提供しています。

• バンドの描画: スイングハイとスイングローをバンドとして描画。

• 水平線の描画: 直近のいくつかのZigZagの高値・安値に水平線を描画。

• リペイント制御: ZigZagラインが確定前の足で書き換わる（リペイントする）か、しないかを選択。

• 描画のON/OFF切り替え: キーボードの特定キー（デフォルトは'd'キー）を押すことで、インジケーターの描画を動的にON/OFF。

1-2. 従来のZigZag描画ロジックと課題（なぜ迷走したのか）

従来のZigZag描画は、以下のプロセスで行われていました。

1. スイングハイが検出されると、そのポイントがZigZagの候補となります。

2. 次にスイングローが検出されると、前のスイングハイのポイントと結ばれます。

3. このプロセスを繰り返し、高値と安値を交互に結ぶことでZigZagラインが形成されます。

4. その後、そのポイントより新しいバーで、さらに高い高値が出現すると、インジケーターは古い暫定ポイントの描画を消去します。

5. そして、新しい最高値のポイントにZigZagラインを再描画します。

この仕組みでは、「うまく行かないときは、その都度、発生条件を洗い出して、ソースコードを修正する」という状態が続き、特定の複雑なチャートパターンで予期せぬ描画が発生し、メンテナンスが非常に困難になっていました。

２．根本的な見直し：ZigZag決定の「8つのルール」

この「迷走」状態を脱却するため、ZigZag描画ロジックをゼロベースで整理し、「Swing High and Lows から ZigZag を作成するルール」として8つの明確な仕様を定義しました。Ver3では、インジケーターの内部構造もこのルールに基づいて完全リニューアルしています。

これにより、従来は捉えきれなかったローソク足の動きにも、より適切に追従できるようになりました。以下の画像のパラメーターは、Depth: 3、StartBarIndex: 0 を設定しています。

2-1. Swing High/LowとZigZagの定義

まず、基本的な用語を明確にします。

• Depth (n)：Swing High (SH) や Swing Low (SL) を決定する際の「左右 n 本」のパラメーター

• SH ：Swing High（左 n 本、右 n 本の中で最も高い高値）

• SL：Swing Low（左 n 本、右 n 本の中で最も低い安値 ）

• ZH：ZigZag High（ZigZagの高値）

• ZL：ZigZag Low （ZigZagの安値）

2-2. ZigZag決定の8つのルール（仕様）

ZigZag High（ZH）とZigZag Low（ZL）は、以下のルールに基づいて決定されます。

1. 描画の基本

   • ルール１：ZigZagは古いバーから順に決定します 。

   • ルール２：ZHとZLは交互でなければなりません 。

   • ルール３：ZHの次のZLはZHより小さい値でなければならず、ZLの次のZHはZLより大きい値でなければなりません 。

   • ルール４：同一バーでSLとSHが共存する場合は、以下の判定ルールに従います。

     • 上昇トレンド示唆（切り上げ）の場合：
       前回のSHより現在のSHが高く、かつ前回のSLより現在のSLが高い場合は、SHとします。

     • 下降トレンド示唆（切り下げ）の場合：
       前回のSHより現在のSHが低く、かつ前回のSLより現在のSLが低い場合は、SLとします。

     • その他の場合：
       陽線の場合はSHとし、陰線の場合はSLとします。

2. 暫定と再描画

   • ルール５（未決定の動作）：Depth内のバーは、右 n 本をすべてを考慮する必要はなく、暫定でSHあるいはSLとみなします。バー描画が進んだときに変更があれば修正します 。

   • ルール６（再描画）：

     • ZHの後にSHがある場合、後のSHがZHより高いときはZHを後のSHに変更します 。

     • ZLの後にSLがある場合、後のSLがZLより低いときはZLを後のSLに変更します 。

   • ルール７（再描画）：

     • 同一バーにSLとSHが出現した後の状態や再描画などによって、ZHとZLの間にZHより高いSHが存在した場合はSHをZHに変更します。

     • 同様にZLとZHの間にZLより低いSLが存在した場合はSLをZLに変更します。

   • ルール８（再描画）: 新規バー出現後などで、前述までのルールに従わない場合には適合するように再計算します。

３．最後に

今回の「8つのルール」定義と内部構造の完全リニューアルにより、ZigZag描画のロジックが論理的に整理され、これまで手探りで修正していた状況から脱却できました。

成果のポイント：

• 堅牢性の向上: 曖昧さが排除され、複雑な相場でも予測可能な描画動作を実現しました。

• メンテナンス性の向上: ルールに基づいた構造になったことで、今後の機能追加やバグ対応が容易になりました。

Ver.3では、この明確な仕様に基づき、ZigZag描画の安定性と信頼性を向上させました。ぜひ、新しくなった「SwingHLインジケーター」を以下のURLからダウンロードして、お試しください。
