64. 風力発電機のブレード:空力設計と材料の秘密


1. はじめに:
風を力に変える究極の幾何学「ブレード」

風力発電機の中で、最も視覚的インパクトを与え、かつ技術的な「知」が凝縮されている部位がブレード(回転羽根)です。
現代の洋上風力発電では、単機出力15MW以上の超大型機が登場しており、そのブレード1枚の長さは100メートルから、将来的に125メートル以上に達すると予測されています。

ブレードは、目に見えない風の運動エネルギーを「回転力」という機械エネルギーへと変換する最初の窓口です。
この翼が1%でも効率的に風を捉え、1kgでも軽く設計されるかどうかが、発電コスト(LCOE:Levelized Cost of Electricity)の低減に直結します。
本コンテンツでは、航空機技術から派生し、独自の進化を遂げた風車ブレードの空力設計と、それを形作る材料の秘密を解き明かします。

2. 空力設計の核心:揚力・抗力と「翼型」の選択

風車が回る原理は、基本的には航空機の翼と同じ「揚力(Lift)」を利用しています。

・ 揚力の発生原理:

翼の断面形状(翼型)は、風が上面を流れる距離を下面より長くするように設計されています。
これにより、上面の流速が速くなり圧力が低下し、下から上へと押し上げる「揚力」が発生します。

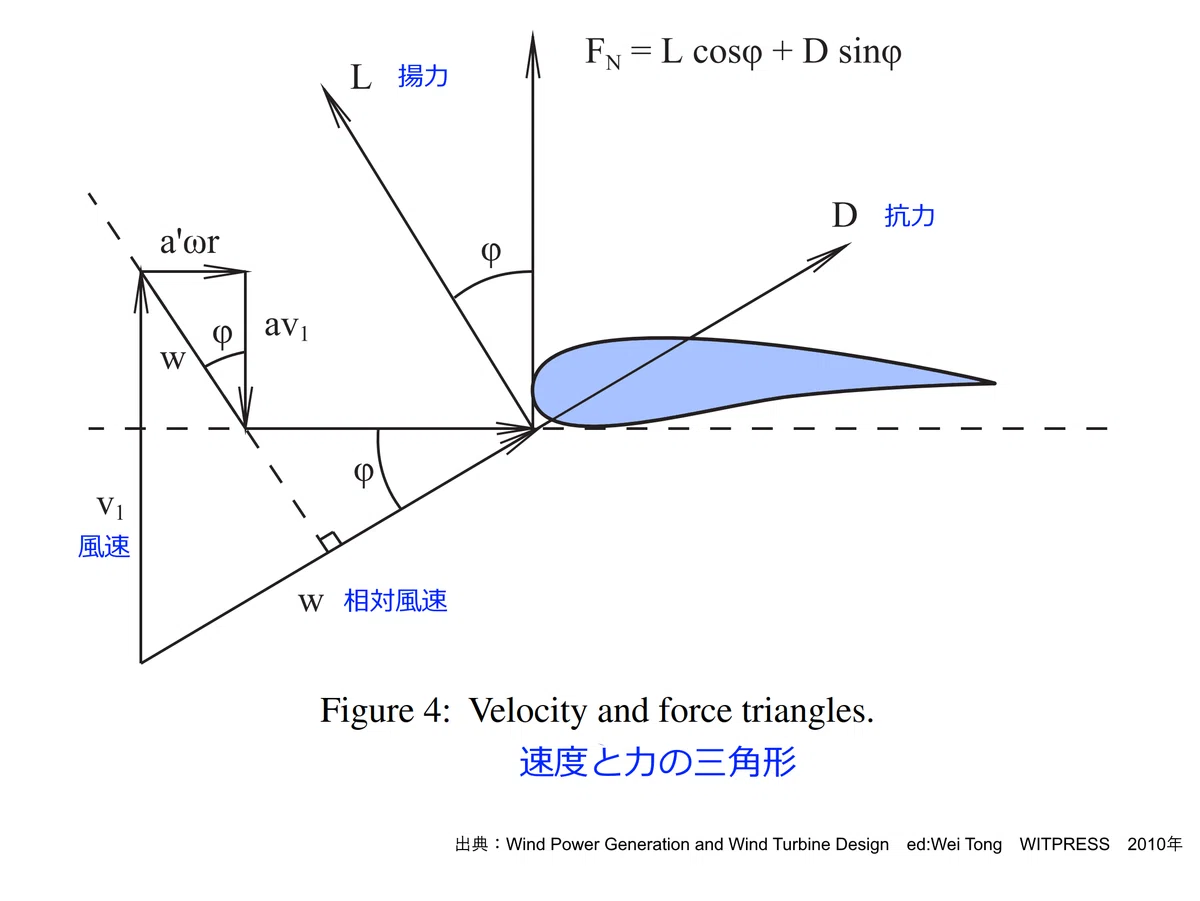

図 速度と力の三角形  出典:Wind Power Generation and Wind Turbine Design ed:Wei Tong WITPRESS 2010年

・ 翼型の歴史:

現代の風車ブレードの多くは、かつてアメリカ航空諮問委員会(NACA)が開発した「NACAシリーズ」などの翼型をベースに、風車特有の低速・高トルク条件に合わせて最適化されています。

・ なぜ3枚翼なのか:

理論上、翼の枚数が多いほど効率が良いと思われがちですが、実際には翼の後ろに発生する「後流(ウェイク)」が次の翼に干渉し、枚数が多いほど干渉による損失(翼間干渉)が増大します。
3枚翼は、発電効率、回転の安定性(慣性モーメントのバランス)、そして建設・材料コストのバランスが最も優れた「黄金比」として定着しています。

3. 形状の秘密:周速比に合わせた「ひねり」と「弦長」の最適化

ブレードを観察すると、根元は太く、先端に行くほど細く、かつ「ねじれた」形状をしていることに気づきます。
これは物理的な法則に基づいた必然の形です。

・ 周速比と相対風速:

風車の中心(ルート)に近い部分と、時速300km以上で回転する先端(チップ)では、受ける風の速さと角度が全く異なります。
先端ほど横方向からの「見かけの風(相対風)」が強くなるため、常に最適な角度で風を受けるために、ブレード全体に精緻な「ひねり(ねじれ)」が加えられています。

・ 弦長(翼の幅)の最適化:

根元に近いほど、タワーを支えるための構造的な強度が求められるため、翼の幅(弦長)は広く、厚く設計されます。
一方、先端は空気抵抗を減らし効率を稼ぐために極限まで細く絞り込まれます。

・ ピッチ制御:

現代の大型風車は、風速に応じてブレード全体の角度をリアルタイムで変える「可変ピッチ機構」を備えています。
定格風速を超えた場合には、翼を風と平行(フェザリング)にすることで、過度な荷重を逃がし、設備の損壊を防ぎます。

4. ブレードの内部構造:
巨大な荷重を支える「桁(スパー)」と「シェル」

ブレードは中空の構造体であり、その内部は巨大な力を支えるための高度なエンジニアリングの結晶です。

・ シェル(外皮):

ブレードの外側の形状を形作る部分で、主に空力性能を担います。

・ スパー(桁)とウェブ:

断面図を見ると、中心に「I(アイ)」字型や「口」字型の梁が通っています。
これが「スパー」または「メインスパー」と呼ばれる主骨格です。
風の圧力によってブレードがタワー側にたわもうとする力(フラップ方向の荷重)をこのスパーが受け持ちます。

・ 接着技術:

ブレードは通常、プレッシャーサイド(風を受ける面)とサクションサイド(背面の面)の2つのパーツを製造し、強力な構造用接着剤で貼り合わせることで一体化されます。
事故報告書によれば、この接着部の健全性が、ブレードの寿命や破損事故(剥離)を防ぐ鍵となっています。

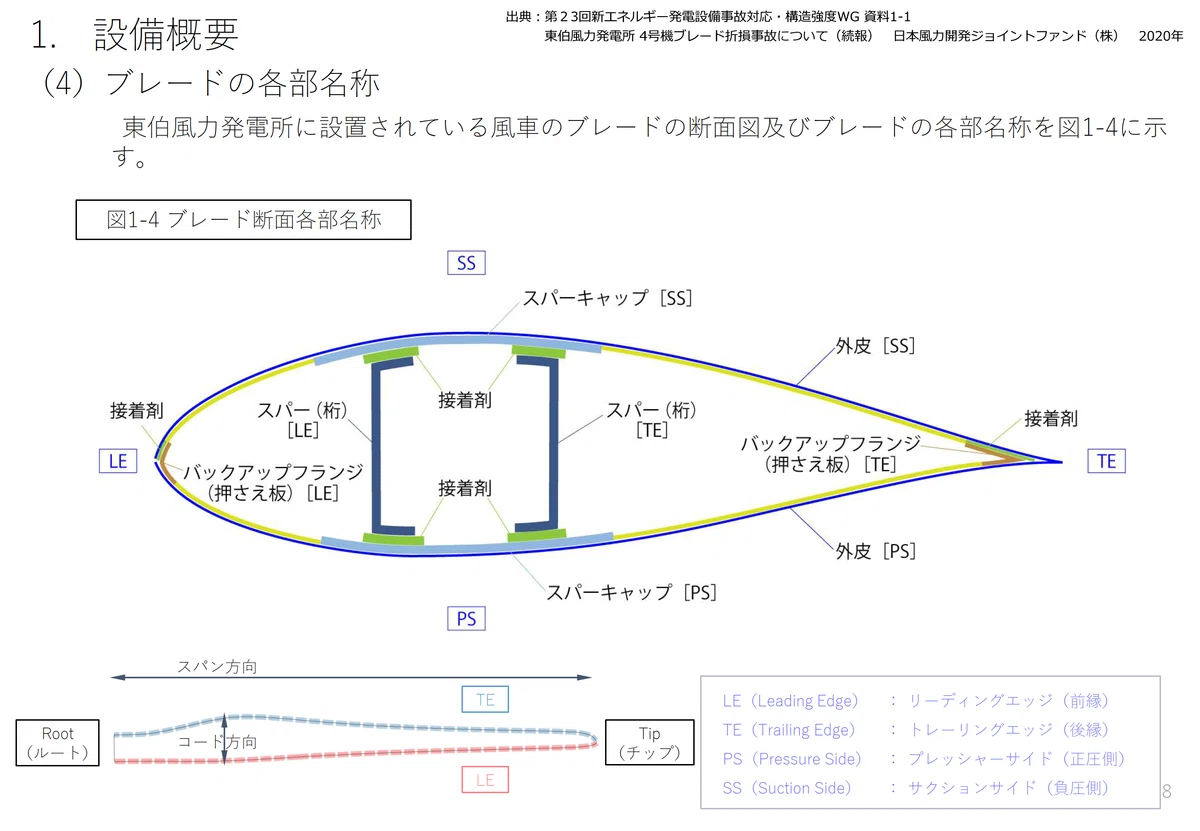

図 ブレードの各部名称  出典:第23回新エネルギー発電設備事故対応・構造強度WG 資料1-1 東伯風力発電所 4号機ブレード折損事故について(続報) 日本風力開発ジョイントファンド(株) 2020年

5. 材料の進化:GFRPから高剛性CFRPへのパラダイムシフト

ブレードの材料には、軽さと強さの両立が求められます。

・ GFRP(ガラス繊維強化プラスチック:
   Glass Fiber Reinforced Plastic):


コストが安く、成形性に優れるため、長らく標準的な材料として使用されてきました。

・ CFRP(炭素繊維強化プラスチック:
  Carbon Fiber Reinforced Plastic)の登場:

風車が10MW級を超えると、ブレードの長さが100メートルに迫り、GFRPだけでは自重による「たわみ」を制御できなくなります。
もしブレードが大きくしなると、回転中にタワーに衝突する致命的なリスクが生じます。
このため、現在では主要な構造部であるスパーキャップに、より高剛性で軽量な「炭素繊維(CFRP)」を一部、あるいは全面的に使用することが世界的な潮流となっています。

・ 樹脂の役割:

繊維を固めるためのマトリックス樹脂には、主にエポキシ樹脂やポリエステル樹脂が用いられます。
近年では、製造時間の短縮が可能な「真空インフュージョン成形」が主流となっています。

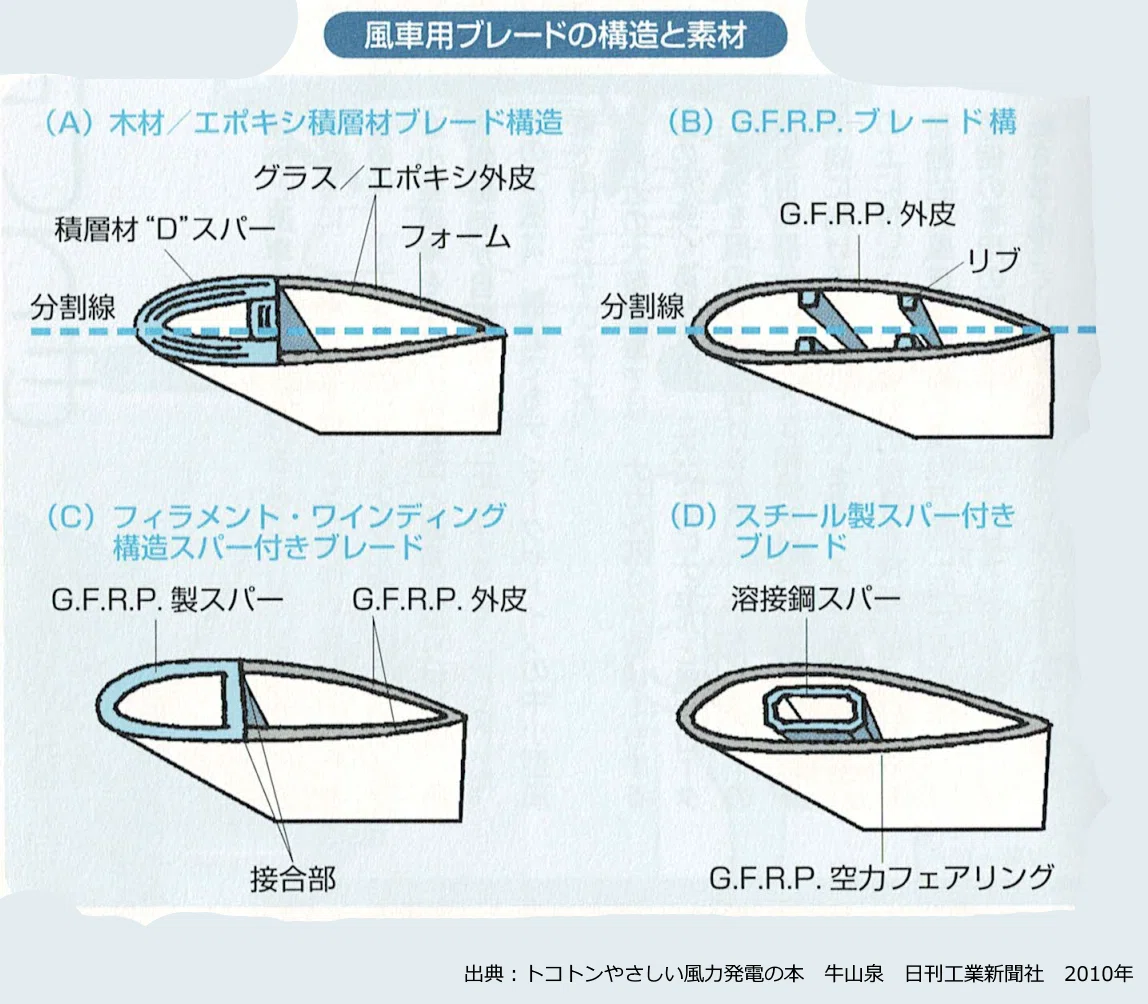

図 風車用ブレードの構造と素材  出典:トコトンやさしい風力発電の本 牛山泉 日刊工業新聞社 2010年

6. 日本特有の課題と対策:
 台風・落雷・塩害への耐性設計

日本海域での展開において、ブレード設計は世界で最も過酷な条件を突きつけられています。

・ 落雷対策:

日本の冬季雷は、海外の雷よりも遥かに巨大な電荷量(エネルギー)を持ちます。
これを安全に逃がすため、ブレード表面には「レセプタ(Receptor)」と呼ばれる金属製の受雷部が埋め込まれ、内部の「ダウンコンダクタ(導線:Down conductor)」を通じて地面へ電気を逃がす設計がなされています。
このレセプタの配置やダウンコンダクタの被覆の劣化が、ブレード折損事故の大きな要因の一つとして分析されています。

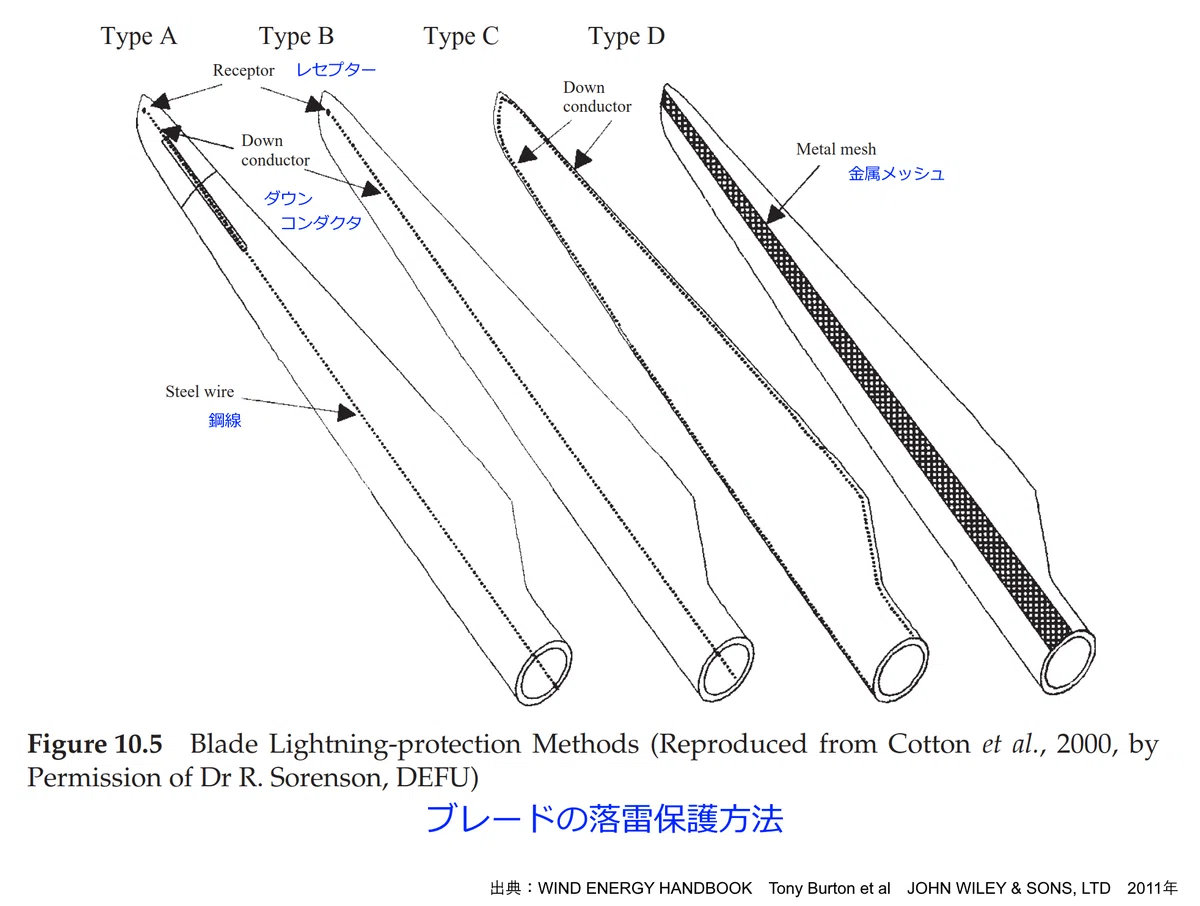

図 ブレードの落雷保護方法  出典:WIND ENERGY HANDBOOK Tony Burton et al JOHN WILEY & SONS, LTD 2011年

・ 前縁浸食(エロージョン)対策:

翼の先端は音速に近い速度で回転しているため、雨や砂、塩分による摩耗(エロージョン)が進行しやすく、これが空力性能を低下させます。
最新のブレードでは、先端部に特殊な保護テープやコーティングを施し、定期点検での補修を前提とした維持管理が行われています。

7. 次世代への挑戦:
125m超の超長大翼と「静脈産業」の確立

ブレードの進化は止まりませんが、その一方で「廃棄」が大きな課題として浮上しています。

・ 超大型化:

技術ロードマップによれば、2030年にはロータ径250m(ブレード長約125m)の20MW級風車の商用化が目指されています。
これを実現するため、より高性能な次世代炭素繊維の開発や、自動化ロボティクスによる高品質な量産技術の確立が急がれています。


・ リサイクル技術(サーキュラーエコノミー):

これまで強化プラスチック(FRP)はリサイクルが困難とされ、多くが埋め立て処分されてきました。
しかし、欧州のVestas社などはエポキシ樹脂を化学的に分解し、再びブレードの原料に戻す「ブレード・ツー・ブレード(Blade to Blade)」技術を確立させつつあります。
日本でも、GI基金を活用し、使用済みブレードから炭素繊維を回収・再利用する「静脈産業」の構築に向けた実証が進んでいます。

8. おわりに:
 空力と材料の調和が拓くエネルギーの未来

風力発電機のブレードは、単なる「大きな板」ではありません。
それは、極限まで磨き上げられた空力理論と、ナノレベルの繊維技術が融合した、人類の英知の結晶です。

過去の事故の教訓(落雷や疲労破壊)を設計にフィードバックし、デジタルツインやAIを用いた寿命予測技術を導入することで、ブレードの信頼性は飛躍的に向上しています。

「より長く、より軽く、そしてより持続可能に」。
この翼の進化こそが、日本の荒れ狂う風を、20年にわたって安定したクリーンエネルギーへと変え続ける、最も確かな原動力となるのです。


参考文献
・ 第23回新エネルギー発電設備事故対応・構造強度WG 資料1-1 東伯風力発電所 4号機ブレード折損事故について(続報) 日本風力開発ジョイントファンド(株) 2020年
・ Wind Power Generation and Wind Turbine Design ed:Wei Tong WITPRESS 2010年
・ トコトンやさしい風力発電の本 牛山泉 日刊工業新聞社 2010年
・ WIND ENERGY HANDBOOK Tony Burton et al JOHN WILEY & SONS, LTD 2011年
