電気配線の知識ゼロの素人が、AIだけを頼りに電動工具の断線修理を完璧に仕上げた話
こんにちは。愛媛でガレージDIYを楽しんでいる38歳のパパです。
最初に結論を言う。
電気配線について、知識はゼロだった。 テスターの使い方も、L相・N相という言葉の意味も、最初はまったくわからなかった。「黒と白の線がある」——それだけしか知らない状態でスタートした。
それでも、AIに写真を見せながら質問するだけで、断線した電動カンナを完璧に修理することができた。
一度も失敗せず、プロに頼まず、費用は2,000円以下。
「電気系はちょっと……」と思っているDIY好きの人に、ぜひ読んでほしい。工具の修理に限らず、AIの使い方としても、これは相当使える。
出会いは「もらいもの」から、そしてやらかした
事の始まりは、知人から譲り受けたリョービの電気カンナ L-120Nだった。
リョービ（現・京セラ）の工具は、プロ〜セミプロ帯のDIYerに長く愛されてきた名品揃い。L-120Nもご多分に漏れず、重厚感のある造りで、手に持った瞬間から「あ、これ良いやつだ」とわかる。
もらいもので申し訳ないくらいの名機だ。「これは大事に使わないと」と思いながら、さっそく板を削り始めた。
使用開始から、5分後のことだった。
コードの取り回しに油断した。気づいたら、回転している刃にコードを巻き込んでいた。
「ズバッ」という音とともに、火花が散った。
反射的に飛び退いた。刃は止まっている。手は無事だ。でも心臓はバクバクしている。
落ち着いて見ると、コードが刃にかかってきれいに切断されていた。
……5分。もらってきて、5分。
今回は幸いコードだけで済んだが、作業中のコード管理は本当に大事だ。 これは後で改めて書く。
でも正直、安全への反省より先に、まず頭をよぎったのは別のことだった。
「くれた人に、なんて言えばいい……？」
新品同様の工具を、もらってきてものの5分で壊した。捨てたとか、絶対に言えない。そもそも「壊した」とすら言いたくない。
「どうする？修理する。絶対に修理する。」
使えるものは使う。直せるものは直す——という美学も、もちろんある。でも今回ばかりは、それ以上に修理という選択肢しかなかった。
調べてみると、電動工具のコード交換は素人には難しいと言われているが、やることの本質は「断線箇所を新しいコードに繋ぎ換える」だけ。電気工事士の資格が必要な工事ではなく、電動工具の修理は自己責任の範囲でできる（※後述の注意点も読んでほしい）。
まず向かったのは、近所のホームセンターだった。
「電動工具の交換用コードってありますか？」
店員さんは少し考えてから言った。「取り寄せになりますね。」
……諦めかけた。でもなんとなく、帰りにAmazonで検索してみたら——
普通に売っていた。
しかも翌日届く。ホームセンターって一体なんだったんだ、という気持ちは飲み込んで、さっさとポチった。
まず揃えたパーツ2点
修理に必要なパーツは、Amazonで2点だけ揃えた。
① 宏和工業 EA-516S（電動工具取り換え用コード 3m・ソフトタイプ）
電動工具専用の交換コードで、やわらかくて取り回しがいい。硬いコードだと作業中に引っかかって邪魔になるので、このソフトタイプは素人にも正解だとGeminiに教えてもらった。3mあれば切断部分を捨てても十分な長さが残る。
② WAGO（ワゴ）WFR-3BP（レバー式ワイヤーコネクター）
これが今回の修理の「キモ」だった。半田ごてもいらない、ネジ締めもいらない。レバーを開いて線を差し込んでレバーを閉じるだけで配線が繋がる。これもGeminiに「素人でも繋げる方法を教えてほしい」と聞いて紹介してもらったパーツだ。
ただし防水性はないのでバイクや屋外での使用には向かない。あくまで室内の電動工具向け。
格闘ログ：Geminiと一緒にやった修理の全記録
まず分解する——でもここでもう詰まる
L-120Nを逆さにして、コード付け根のカバーをドライバーで外す。
カバーを開けたはいいが、中を見ても何が何やらさっぱりわからない。線がいくつかあって、なんかスイッチみたいなものがある。それだけだ。
「これ、どこに何が繋がってるの？」
すぐスマホを取り出して、内部の写真を撮ってGeminiに送った。
「この写真の配線の構造を教えてください。どこに何が繋がっていますか？」
Geminiはこの写真を見て、どの線がスイッチに繋がっていて、どの線がモーターに向かっているかを、写真に合わせて丁寧に説明してくれた。「なるほど、そういう仕組みか」と初めて理解できた。
コードを切る——また聞く
元のコードを、切断された箇所より少し手前でカットした。
新しいコードの端っこの被覆を剥く必要があるんだが、何mmくらい剥けばいいのかもわからない。
また写真を撮ってGeminiに聞いた。「どのくらい剥けばいいですか？」
「11mmがベストです」と返ってきた。その通りにやった。それだけだ。
ちなみにネジを締める時は、最初に逆方向に少し回して溝を合わせてから締めると舐めにくい——これもGeminiに教えてもらった地味に使えるtipsだ。
コードガードを通し忘れる——素人あるある
コードを本体に通そうとして、さあ繋ぐぞというタイミングで気づいた。
「あ、これ先に通しておかないといけない部品、忘れた。」

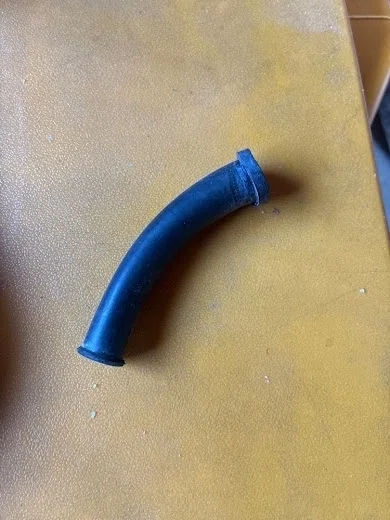

コードガードというゴム製の部品で、コードを本体に固定するためのもの。後から気づくと、コードを全部引き抜いてやり直しになる。
これもGeminiに「この部品は何ですか？どのタイミングで取り付けますか？」と聞いて初めて知った。知識があったわけじゃない、聞いたから知れた。
配線を繋ぐ——ここが一番の山場だった
ここが今回の修理でいちばん混乱したところだ。

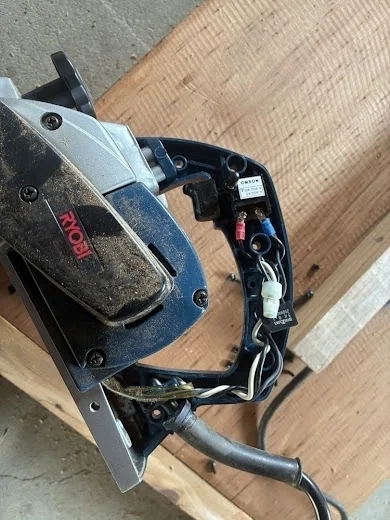

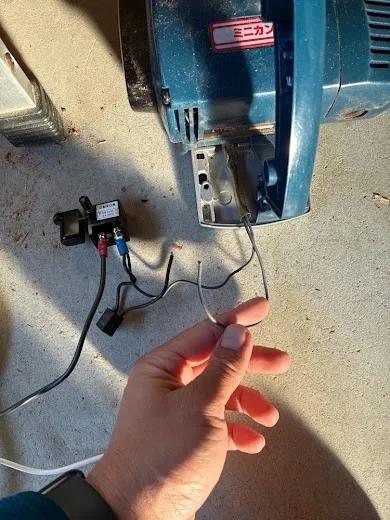

開けてみると、線が思っていたより多かった。新しいコードは黒と白の2本なのに、本体側には線が何本もある。「え、これどういうこと？」となってすぐGeminiに写真を送った。
Geminiの説明によると、元の配線はこうなっていたらしい。
スイッチには黒線が1本繋がっている

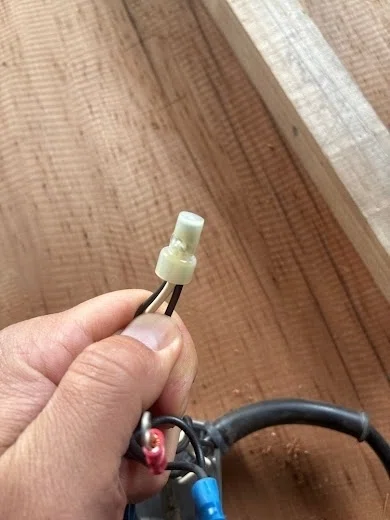

白いスリーブの中に、白線・コンデンサの線・本体の線の3本がまとまっている
「コンデンサ？なにそれ？」 という状態だったが、Geminiが「ノイズを抑えるための部品で、配線の一部として繋いであります」と教えてくれた。理解はできてないけど、とりあえず把握した。
さらに混乱したのが、コンデンサから出ている線が黒色だったこと。新しいコードの黒線と見た目が一緒で、どっちがどっちかわからなくなった。
また写真を撮って送った。「黒い線が2本あってどっちがどっちかわかりません」と。
Geminiが丁寧に整理してくれた答えがこれだ。
新しいコードの「黒」→ スイッチへ。「電源の白・コンデンサの黒・本体の白」の3本→ ワゴで一つにまとめる。
この答えを見て「なるほど」と。あとはその通りにやるだけだ。
ワゴのレバーを開いて線を差し込んでレバーを閉じる。半田ごても熱収縮チューブも一切いらない。これもGeminiが「素人にはこれが一番確実です」と教えてくれた方法だ。
通電テスト——恐る恐るスイッチを入れる
カバーを閉じる前に、本体を床に置いて距離をとった状態でコンセントを差した。これも「テストはどうやってやればいいですか？安全ですか？」とGeminiに確認してからやった。
スイッチをONにした瞬間——
「ブオォォン！」
刃が回った。動いた。本当に動いた。
電気配線の知識がゼロの素人が、Geminiに聞きながらやっただけで、ちゃんと直った。
今回の「真の主役」：Geminiがいなければ絶対に無理だった
YouTubeで「電動工具 コード交換」と検索すると、解説動画はいくつか出てくる。でも動画って、自分が詰まっているポイントにピンポイントで答えてくれない。「この黒線、どっちのネジに繋ぐの？」という疑問が出ても、動画の人は自分の工具を解説しているだけで、目の前のこの配線については何も教えてくれない。
Geminiは違った。写真を送ると、その写真に写っている線を見て答えてくれる。「この黒いリード線がスイッチに繋がっています。新しいコードの黒線はここに接続してください」という具合に、目の前の状況にピッタリ合った答えが返ってくる。
一つ進むたびに写真を撮って聞く。答えてもらった通りにやる。また詰まったら聞く。
その繰り返しだけで、電気配線ゼロの素人が完璧に修理を仕上げた。
大げさじゃなく、Geminiなしでこの修理は成立しなかった。 YouTubeだけだったら絶対に途中で諦めていた。
電気配線に不安がある人ほど、ぜひ試してほしい。わからない箇所が出たら、その場で写真を撮って聞く。 それだけでいい。
完成！
総費用は2,000円以下。
作業時間は、試行錯誤込みで約90分。
新しい電気カンナを買えば1〜3万円はする。それが2,000円以下と1時間半でよみがえった。
**「この工具がどう動いているか、自分はわかっている」**という感覚も、おまけでついてきた。
道具を直すことは、道具を知ることだ。
注意事項（これだけは読んでほしい）
電動工具のコード交換は自己責任の作業です。不安がある方はメーカーや電気工事士に依頼してください。
通電テストは必ず本体を安定した場所に置き、刃から距離をとった状態で行うこと。
修理後も、使用前には毎回コードや本体に異常がないか目視確認する習慣をつけること。
コンセントは作業中は絶対に抜いておく。 これだけは絶対に守ってください。
まとめ
|項目 |内容 |
|------|-----------------------------|
|修理対象 |リョービ 電気カンナ L-120N |
|症状 |コード根元の断線 |
|使用パーツ①|宏和工業 EA-516S（電動工具取り換え用コード 3m）|
|使用パーツ②|WAGO WFR-3BP（レバー式ワイヤーコネクター） |
|総費用 |2,000円以下 |
|作業時間 |約90分（試行錯誤込み） |
|難易度 |★☆☆☆☆（AIに聞きながらやれば素人でも完璧にできる） |
「わからなかったら、写真を撮って聞けばいい。」
それだけで、電気配線ゼロの素人でも、工具をよみがえらせることができる。
ガレージで眠っている「故障品」、AIを相棒に、一度開けてみてほしい。
最後まで読んでくれてありがとう。質問や「自分もやってみた！」という報告は、コメントで待ってます。
