【表面分析入門　解析編　AES】ノイズの海からナノの真実を救い出す：オージェ電子分光（AES）におけるAIデータ解析・機械学習ノイズ除去の深淵

東北よっしー

第1章：なぜAESのデータ解析に「AI」が必要なのか？：物理的ジレンマの克服

走査型オージェ顕微鏡（SAM）を含むオージェ電子分光法（AES）は、サブ10nm以下の極微小局所領域における元素分布や界面偏析をマッピングできる唯一無二の表面分析装置である。

しかし、その優れた空間分解能の裏には、測定現場の研究者を悩ませ続ける深刻な物理的ジレンマが存在する。

              ┌─────────────────────────── AES測定における物理的制約 ───────────────────────────┐
              │                                                                             │
              ├── [1] 熱ダメージ＆帯電 : 長時間ビーム照射 ➔ 試料破壊、チャージアップによる像の歪み   │
              │                                                                             │
              ├── [2] ドウェルタイム制限 : 2Dマップの各ピクセルの測定時間短縮 ➔ 極めて低いS/N比     │
              │                                                                             │
              └── [3] 背景ノイズの巨大さ : 二次電子背景にシグナルが埋没。微分処理はノイズを増幅      │

1. ビームダメージ・チャージアップとS/N比のトレードオフ

AESは一次励起源に高密度の電子ビームを使用する。
ナノスケールの微小領域を観察するには電子線を細く絞らねばならず、これはターゲット領域への電流密度の局所的な極大化を意味する。

同一箇所に長時間電子線を照射し続ける（ドウェルタイムを長くする）と、試料表面の局所的な温度上昇による熱分解や、絶縁物の激しい帯電（チャージアップ）が生じ、正しい信号が得られなくなる。
これを避けるためには、1点あたりの測定時間を極限まで短くし、かつビーム電流を絞らねばならない。

その代償として、得られる生スペクトル $N(E)$ のシグナル・ノイズ比（S/N比）は壊滅的に低下し、オージェピークがノイズの中に完全に埋もれてしまう。

2. 「微分処理（$\frac{dN(E)}{dE}$）」という伝統の罠

オージェピークは、固体内部で多重非弾性散乱を受けた巨大な二次電子背景（バックグラウンド）の上に、わずかな「こぶ（変曲点）」として重なっている。

伝統的なAES解析では、この緩やかな背景を除去するために「微分スペクトル $\frac{dN(E)}{dE}$」への数値変換が用いられてきた。
しかし、微分演算は高周波のランダムノイズ（ショットノイズ等）を指数関数的に増幅する性質を持つ。
そのため、低S/N比のスペクトルに微分を適用すると、ノイズがオージェ信号を完全に圧倒し、正確な定量やピーク同定が不可能になるというジレンマに陥る。

3. Tougaard背景式の非線形フィッティング難度

非弾性散乱の物理モデルに基づく「Tougaard（トゥガード）背景減算」は、XPSやAESにおいて最も物理的に正確な背景処理とされる。
しかし、このモデルは固体固有の非弾性平均自由工程（IMFP）や非弾性散乱断面積パラメータを数式にフィッティングさせる必要があり、パラメータ探索空間が非線形かつ多峰性を持つため、最適解の特定には解析者の高度な暗黙知（経験と勘）が必要であった。

これらのジレンマを打ち破るために、2026年現在の表面科学において熱い注目を集めているのが、**「機械学習（AI）を用いたスペクトルの自律復元・解析技術」**である。

第2章：AIによるスペクトル復元の数理：オートエンコーダー（AEC）とCNNの機構

AESの生スペクトルからノイズを取り除き、埋もれた情報を復元するために、深層学習（ディープラーニング）のアルゴリズムがどのように適用されているかを解説する。

1. 1D-CNNオートエンコーダー（AEC）を用いた潜在特徴空間の学習

ノイズ除去の主力となるのが、一次元畳み込みニューラルネットワーク（1D-CNN）を用いた**「オートエンコーダー（AEC: Autoencoder）」**である。

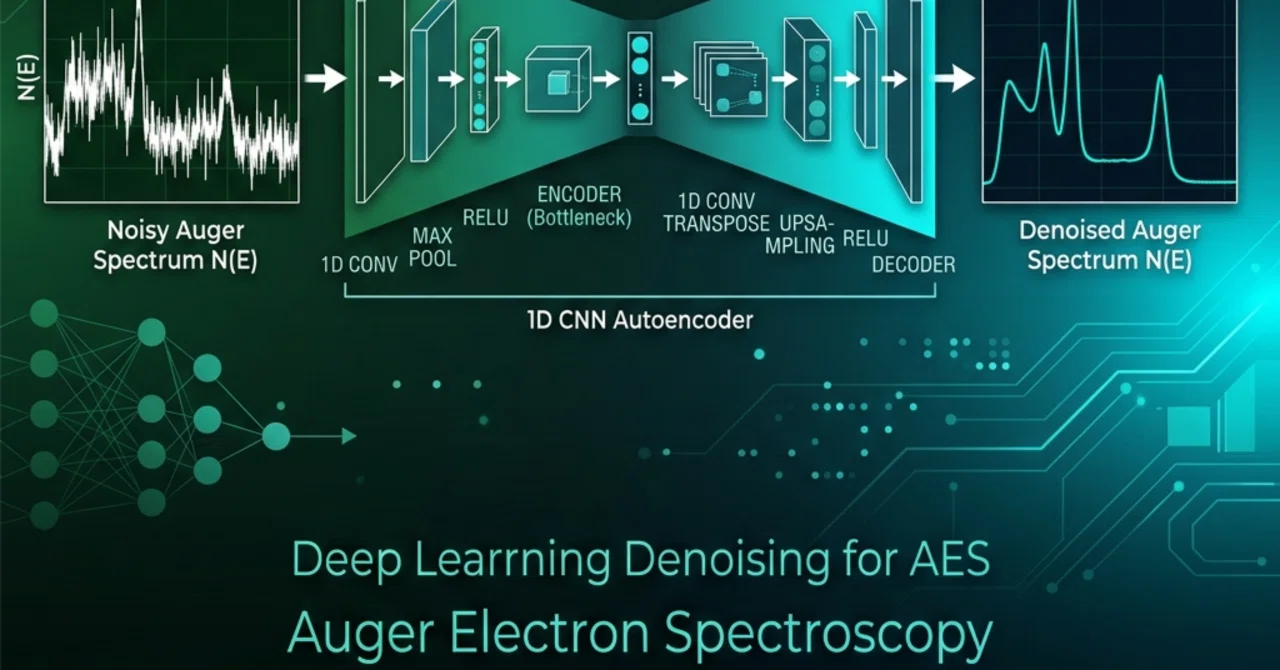

 [生スペクトル N(E)] ──> [エンコーダー (1D-Conv)] ──> [潜在表現 (Bottleneck)] ──> [デコーダー] ──> [クリーンなスペクトル]
  (ノイズ＋信号)            (次元削減)                    (物理的シグナル抽出)        (再構成)

AECは、入力を一度「ボトルネック」と呼ばれる低次元の潜在表現（Latent Representation）に圧縮し、そこから再び元の次元に再構成（デコード）するネットワーク構造を持つ。

  • ノイズ分離の数理的原理:
    オージェピーク信号は、特定の束縛エネルギー位置に特定の対称性や幅（Gaussian-Lorentzian関数等）を持って規則的に出現する。これに対し、ショットノイズや熱雑音は確率的に無相関な高周波ランダムノイズである。
    AECのエンコーダーは、データを圧縮する過程で「情報として規則性のある重要な物理的特徴（オージェシグナル）」のみを優先的に潜在変数として残し、不規則なランダムノイズを情報落ち（フィルタリング）させる。
    デコーダーがこれを再構成することで、ノイズだけがきれいに除去されたクリーンなスペクトルが復元される。

2. 自己監督学習（Self-Supervised Learning）による実機適合

深層学習の課題は、学習のために「ノイズのないきれいな教師データ（Ground Truth）」が必要な点である。
しかし、実際の超高真空下の測定において、ノイズが完全にゼロのAESスペクトルを得ることは不可能である。

この問題を解決するため、2026年の最先端アルゴリズムでは**「自己監督学習（Self-Supervised Denoising）」**が採用されている。

これは、近接する走査ピクセルから得られる「同一の化学状態を持つが、ノイズの乗り方が異なる2つのスペクトルペア（$x, y$）」を用い、一方から他方を予測するように学習させる（Noise2Noiseの概念の応用）手法である。
$$L = \sum_i (f_\theta(x_i) - y_i)^2$$
この損失関数を最小化するようにモデルパラメータ $\theta$ を訓練すると、期待値としてノイズ成分はゼロに相殺され、ネットワーク $f_\theta$ はクリーンな信号を出力する関数へと自律収束する。これにより、クリーンな正解データがない現場の実機データのみからでも、高精度なノイズ除去モデルを構築できる。

第3章：物理を内包するAI：物理情報埋め込み機械学習（PI-ML）の適用

データ科学の手法をそのまま分光スペクトルに適用すると、時として物理的にあり得ない位置にピークを作ったり、存在しない偽の信号（アーティファクト）を生成してしまう。
この「ブラックボックス問題」を解決するのが、物理法則をAIモデルに組み込む**「物理情報埋め込み機械学習（PI-ML: Physics-Informed Machine Learning）」**である。

1. Tougaardの電子輸送理論の損失関数へのインテグレーション

電子が固体中を進む際の非弾性散乱挙動は、以下のTougaardの輸送方程式で定義される。
$$F(E) = J(E) - \lambda_i(E) \int_E^\infty K(E, E') J(E') dE'$$
（$F(E)$: 測定スペクトル、$J(E)$: 散乱を受けない一次オージェ電子スペクトル、$\lambda_i(E)$: 非弾性平均自由工程、$K(E, E')$: 非弾性散乱断面積関数）

PI-MLのアーキテクチャでは、ニューラルネットワークが予測した背景波形 $\hat{B}(E)$ が、このTougaardの物理制約を満たすように、損失関数 $L(\theta)$ にペナルティ項（物理損失）を追加する。
$$L(\theta) = L_{\text{Data}} + \lambda_{\text{phys}} L_{\text{Physics}}$$
ここで $L_{\text{Physics}}$ は、予測された背景とオージェシグナルが、Tougaard方程式の境界条件や散乱断面積の物理的妥当性から乖離した際に増大するペナルティである。

2. 微分を経ない「生 $N(E)$ スペクトルからのダイレクト絶対定量」

このPI-MLにより、AIはノイズを除去しながら、物理的に最も整合性の高いTougaardバックグラウンドを自動で推定・減算（Simultaneous Processing）する。

従来のようにスペクトルを微分（$\frac{dN(E)}{dE}$）することなく、生の $N(E)$ 波形から直接、バックグラウンドが引かれた**「光電子ピーク面積強度」**を抽出できる。
これにより、オージェピーク面積比からダイレクトに表面組成を算出する「ダイレクト定量化」が自動化され、解析精度と客観性が劇的に向上した。

第4章：学習データの枯渇を突破する：モンテカルロ法とGANsによる「合成スペクトル（Synthetic Spectra）」の生成

AIモデルの信頼性を担保するためには、多様な元素の組み合わせやノイズレベルに対応した大量の学習データが必須である。このデータボトルネックを突破する技術が「合成スペクトルのシミュレーション」である。

1. 電子散乱モンテカルロシミュレーションによるデータ拡張

研究グループは、固体物理学に基づく電子線散乱シミュレーション（モンテカルロ法）を用いて、任意のターゲット元素（Fe, Ni, Cr, Co等）とその組成比、薄膜の三次元積層構造、一次電子線の加速電圧、分光器のエネルギー分解能をパラメータとした**「理論オージェスペクトル」を数万通り自動生成**する。

ここに、測定時に発生し得るランダムノイズ（ショットノイズ）やチャージアップによるエネルギーシフト、ベースラインのうねり（うねり背景）を確率的に付加することで、実機で測定され得るあらゆるパターンの「汚れたスペクトル」をコンピュータ内で無制限に作り出す。

2. GANs（敵対的生成ネットワーク）によるドメインシフトの吸収

異なるAES装置や異なる測定条件（真空度、検出器の劣化状態）によって、スペクトルのベースライン形状や歪みは微妙に変化する（ドメインシフト）。
この差をAIモデルに学習させるため、**GANs（Generative Adversarial Networks）**を用いて、合成された理論スペクトルを「実機で測定されたようなリアルな歪みを持つスペクトル」へと変換して学習データに組み込む。

これにより、特定の装置だけでなく、他のファブや大学に設置された異なるメーカーのAES装置から得られたスペクトルに対しても、高い汎化性能（ロバスト性）を持ってノイズ除去・背景処理を実行できるAIモデルの作製が実現している。

第5章：マテリアルDXとしてのインパクト：リアルタイム自律分析と装置の知能化

AESデータ解析の機械学習インテリジェント化は、研究開発および産業のあり方を非連続的に変革する。

1. 走査型オージェ（SAM）マッピングの超高速化

SAMで $256 \times 256$ ピクセルの元素マッピング画像を取得する場合、従来はノイズを低減するために各ピクセルで数秒の積算が必要であり、1枚のマッピングに数時間から丸一日を要していた。

AIノイズ除去（CNN/AEC）を搭載した最新システムでは、1ピクセルあたり数ミリ秒という超高速スキャン（S/N比が極めて悪い生データ）で撮像し、AIがマッピング画像の各ピクセルのスペクトルをリアルタイムで瞬時に修復・ノイズ除去する。
結果として、画像品質（SSIM > 0.95）を完全に維持したまま、マッピング測定時間を従来の数時間から数分へと短縮する。これにより、装置スループットが劇的に向上する。

2. 不良解析の完全自動化・データ民主化

半導体ファブにおける配線パターンの極微小欠陥やボイド分析において、測定されたデータをクラウド上のAI解析エンジンが自動でパース。バックグラウンドを除去して元素と状態を特定し、不良原因を判定してレポートを自動出力する「自律分析」のワークフローが稼働しつつある。

これにより、XPSやAESの専門オペレーターが不在の環境でも、プロセスエンジニアが直接ナノ表面の真実を即座に意思決定に活かせる「解析の民主化」が達成されている。

---Q

第6章：まとめと今後の展望

長年、巨大な背景ノイズとビームダメージの制約により、「微分スペクトル」という職人技的でノイズに弱い解析手法に縛られてきたオージェ電子分光法。
A
それは、1D-CNNやオートエンコーダーによる統計的ノイズ除去と、Tougaardの散乱物理モデルを内包した物理情報埋め込み機械学習（PI-ML）の登場により、**「生データからダイレクトに、かつミリ秒単位でナノの化学情報を復元する」**インテリジェントな分析システムへと生まれ変わった。

この分光物理と情報工学の融合こそが、次世代半導体の歩留まり向上や機能性薄膜の開発プロセスを圧倒的に効率化し、先端マテリアル科学における真の研究開発DX（R&D DX）を牽引していく強力な原動力となるだろう。
