NCASE M2でPC組んだ(mATX+ATX電源+大きめグラボ)

gonian

ミニPCが壊れたので自作PCで新調しました。
今のミニPCはかつてのNUCほどの品質はないと判断し自作に戻りました。
せっかくなのでスペックはある程度盛ります(9900X+RX9070XT)。
M2を選んだ理由としては

  • micro-ATX対応

  • ATX電源対応

  • 大きめグラボ対応

  • なるべく小さいケース

  • 6面全部がバラせること

となります、小さいPCにするならITXマザーボードとSFX電源なわけですが、
mATXマザーボードとATX電源のほうがずっと製品が多く安いので。
ITXマザーボードとSFX電源にするなら他に良いデザインのPCケースが色々あり、M2以外の選択肢が強いと思います。マザーボードの取付位置を調整できるというのと背面M.2スロットにアプローチしやすいという利点は一応あるけれども。

M2のデメリットですがほぼ実用性の1点張りで実際のデザインやサイズ感はそうでもないです。
加工の美しさはありますが背面の空きポートはそのままだし(気になる場合は各自で埋める)天板の片側は溝にはまっているだけなのでカタカタしてます。
各パーツ同士はM3の短いねじ2本ずつくらいで留まってるだけなので剛性もおそらく低いです。
ATX電源は固定金具(別売り)を介して3個所で留まっているだけなのでちょっと微妙かもしれないです(クラシック以外の取り付け方では2個所+フロントI/Oに乗っかる形)。
しかも私の場合はファンブラケットが電源プラグに干渉してしまったのでどうにかする必要がある。
公式ではATX電源のビルド例が多いのですが電源はSFX電源にした方がいいかもしれません。

私にとって一番大事なのが完全に分解可能というところです。
いずれデスクトップを捨てる事やケースだけ捨てたい場合を考えて、処分しやすいのが重要でした。
私の地域ではパーツ単位なら不燃ごみで出せますが、PCケースだけではなぜかPC扱いとして粗大ごみでも不燃ごみでも出せません。
近くのハードオフでもPCケースだけでは買い取り不可です。
処分するには解体して鉄くず状態にするか、てきとうなパーツを詰めてジャンクを引き取ってくれる業者に持ち込むかとなります。
断捨離でセーバーソーや工具を処分しPCもミニPCだけだったので、最初から分解可能なケースがよかったというわけです。
しまっておくにしても小さくなってよいです。

注文の内訳はM2 RoundとATX電源用の固定金具、L字の方向が逆のACケーブル、8mmのゴム足と送料で合計35,000円です。高い。

NCASEは北米発らしいですが発送は中国からでした。
例の相互関税で米国ユーザーが本体以上の金額を払う事になってしまい、最近になって別のルートを用意したとか。

到着したパッケージはお中元くらいの大きさでした、とてもPCケースの梱包とは思えない。
紙の取説はありません、オンラインマニュアルのみ。

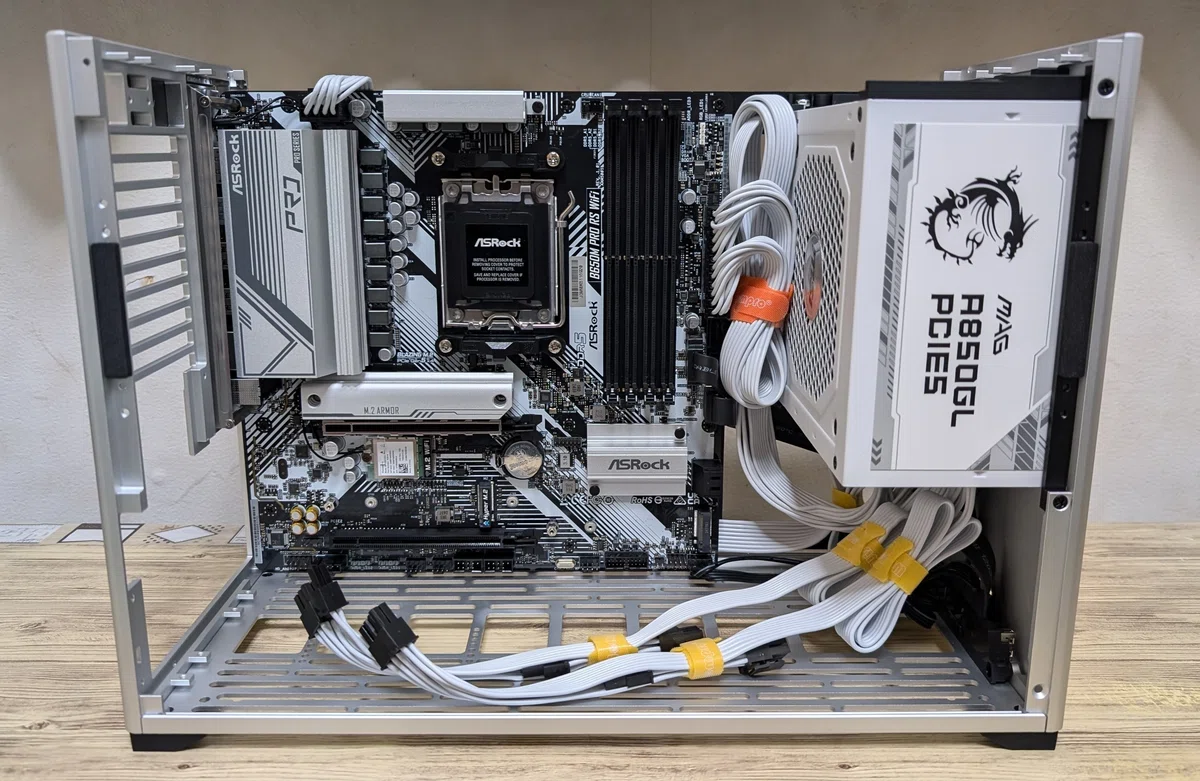

さてマザボと電源を入れてみた様子をドン

割とすっきりさせられそう、思ったより空間に余裕がある。
このケースはオーソドックスなグラボが下側にくるクラシックと、
それを天地逆にしたフリップド、ライザーケーブルでグラボを垂直にしたVGPUというスタイルができるのですが、置き場所とケース内の配置の関係でクラシックで組みます。
公式ではフリップドの方が推しっぽいです、フリップドのほうがクラシックよりグラボと電源のクリアランスが厳しいっぽい。
フロントIOの分、若干電源の取付位置がオフセットされるからですね。

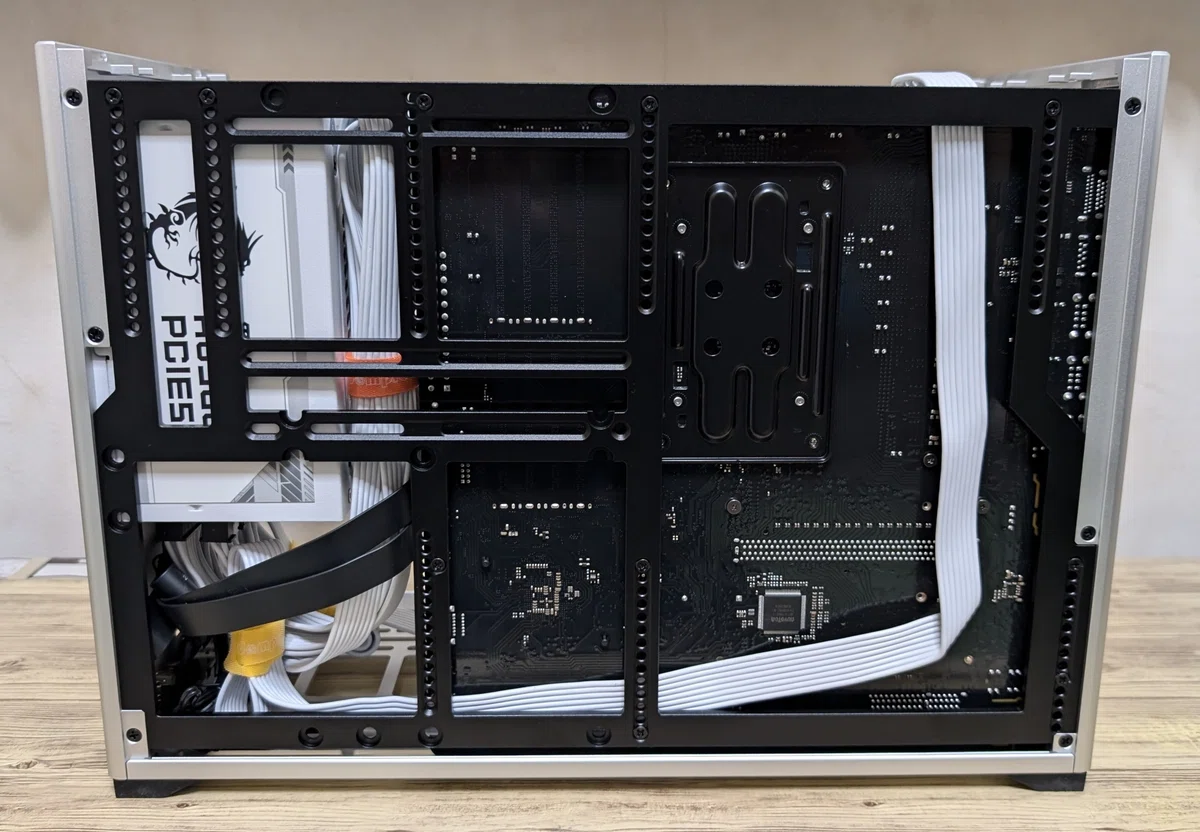

背面

裏配線とかはないケースです、ATX12Vだけ裏から引き回しました。

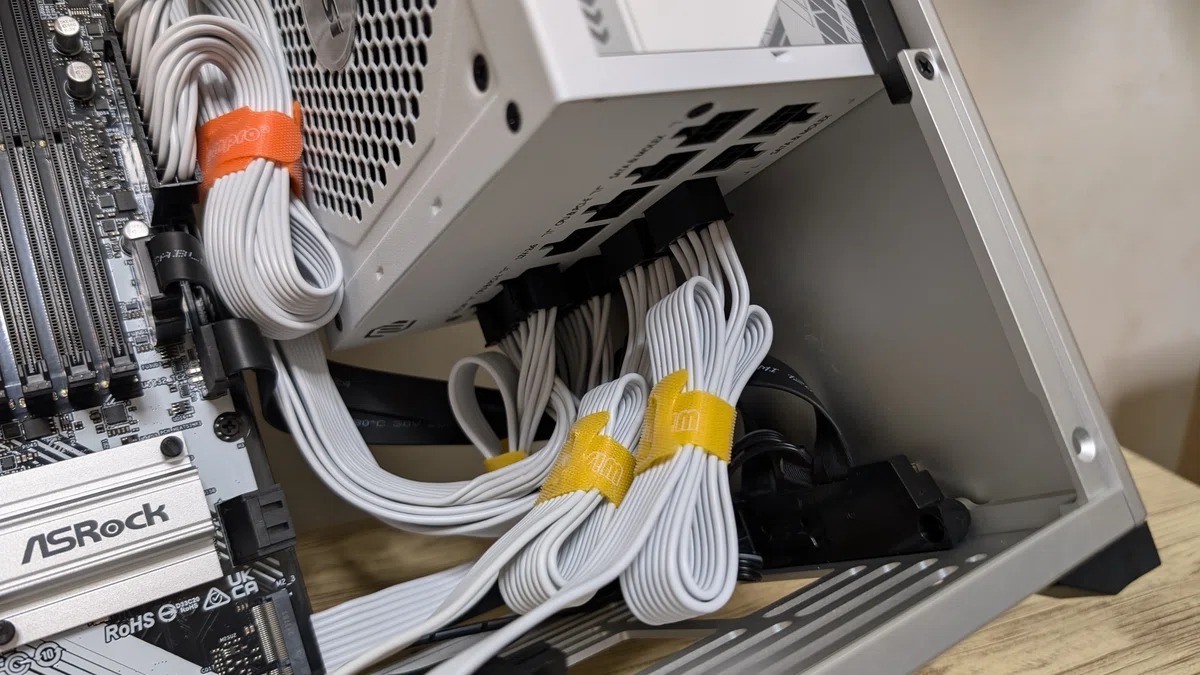

大き目のグラボを積むにはATX電源のケーブルの位置が重要です。
ケーブルの吐出し位置、プラグイン方式なら端子位置が端に寄っている必要があります。
もしかしたらプラグインでない方がいいかもしれないです。

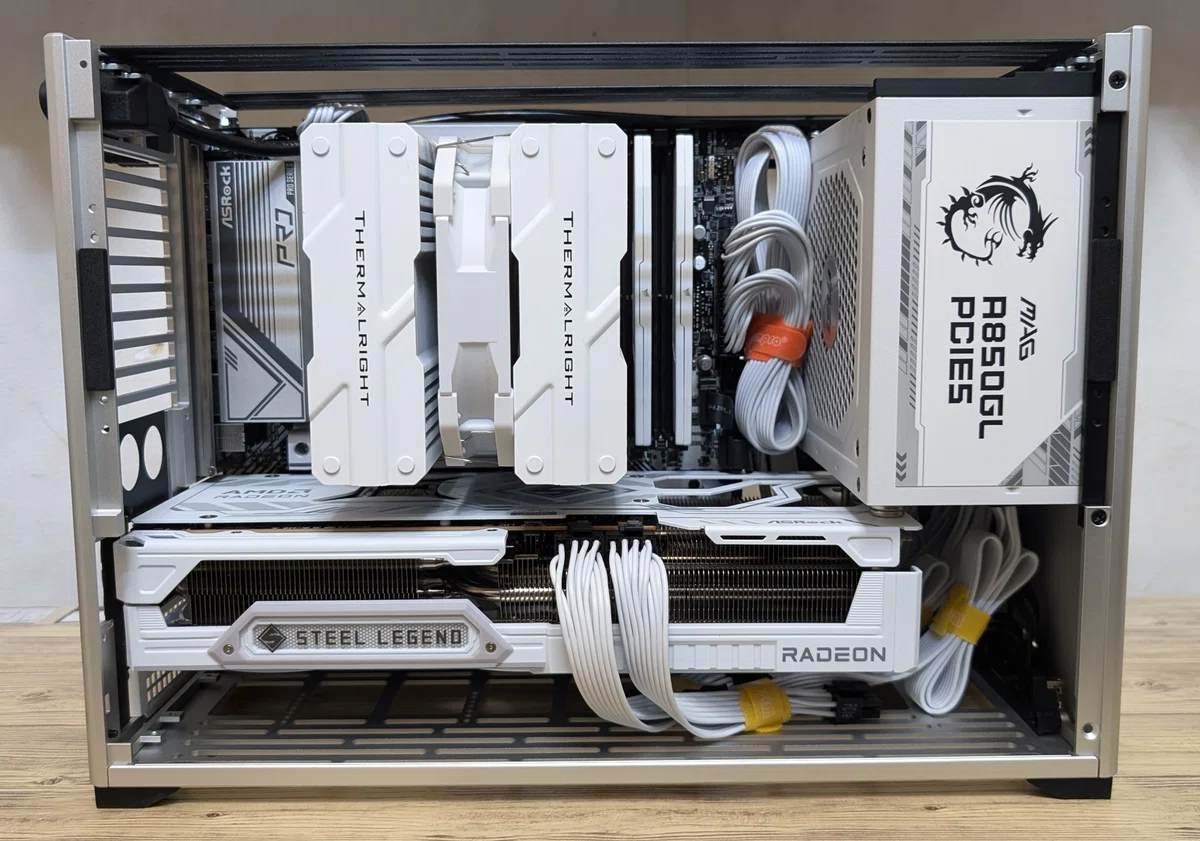

組付け完了です。けっこう余裕がありますね。
CPUクーラーは公式のビルド例にもあるThermalrightのPeerless Assassin 120 MINIです。全く日本語のレビューがないですが冷却や音に問題ありません。
TDPが170WくらいまでのCPUは問題ないんじゃないでしょうか、設定次第でしょうけど。

このグラボは298mmですが、あと15mmくらい余裕がありました。
それ以上の大きさのグラボではSFX電源にする必要があります。
私はグラボと電源の間に磁石を挟んでくっつけています、グラボステー代わりです。

ここからボトム・トップ・リアとファンを付けることができるのですが、トップはマザボの電源フェーズ周りのヒートシンクとCPUクーラーが干渉してサイズは関係なく薄型が1個しか付けられなくなってしまいました。
サイドはCPUクーラーと電源の間が80mmファンが入るスペースしかありません。
追加のファンブラケットは買っていないのでつけるならトップかサイドのどちらかですかね。
リアは92mmが付きますがスリットが普通のファンの取付ネジより大きいので少し注意が必要です。

ただしこのケースはフロント以外はメッシュや穴あきでフィルターもなく、えらく通気性がよいのでとりあえずケースファンはなしでいきます。

各種ベンチマークを回すなどして温度と動作確認しましたが問題ありませんでした、完成です。
