Blenderで金型データを作るときの注意点と解決方法【blender×ライノセラス】
近年、Blenderを使用して3Dデータを作成する企業やクリエイターが増えています。しかし、Blenderで作成したデータをそのまま金型製作に使用しようとすると、思わぬ問題が発生することがあります。
今回は、実際の案件で直面した問題と、その解決方法についてまとめました。本記事では、blenderとRhinoceros（ライノセラス）を用います。
1. 実案件でのトラブル発生
デザイン案件で、「まるで人の手で作ったような凹凸が激しいマウスを作ってほしい」という依頼を受けました。Blenderのスカルプト機能を活用すれば表現できると判断し、データを作成。クライアントにも好評をいただきました。
しかし、ここで問題が発生しました。
「めちゃくちゃいい形なんですけど……金型データが作れません。」
Blenderで作ったデータがそのままでは金型製作に適さなかったのです。
2. なぜBlenderのデータでは金型を作れないのか？
(1) Blenderのデータは「メッシュデータ」
Blenderで作成される3Dデータは、ポリゴンメッシュ形式です。ポリゴンメッシュは表面の形状を定義するデータであり、面の厚みが０で質量をもちません。つまり中身は「スカスカ」な状態になっています。
しかし、金型製作では「ソリッド（中身が詰まった状態）」のデータが必要です。ソリッドデータでないと、STP（STEP）形式などのCADデータとして利用できず、製造工程でエラーが発生してしまいます。
ポリゴン・サーフェイス＝CGデータ
ソリッド＝CADデータ
blenderはCGソフトなのでソリッドデータを作る場合は、モディファイアを追加」からソリッド化を選択をする事も可能ですが、面が複雑の場合はエラーが起きやすいです。
3. 解決方法：Rhinoを併用する
この問題を解決するために、Rhinoceros（ライノセラス） を併用しました。
(1) 作業フロー

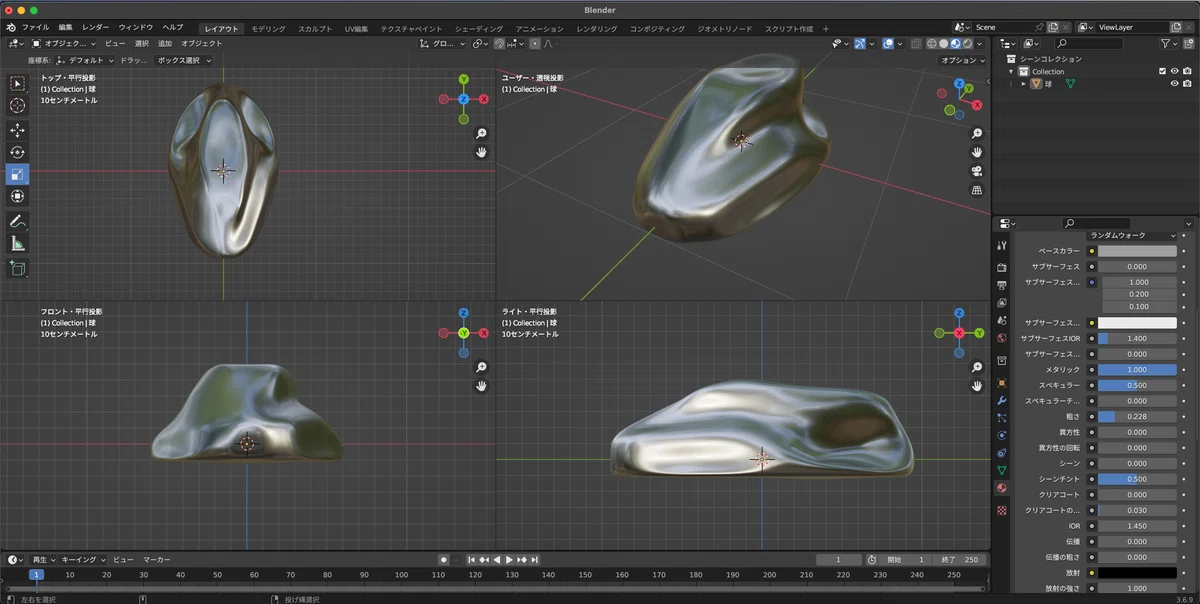

Blenderでデザインを作成（スカルプト機能などを活用）

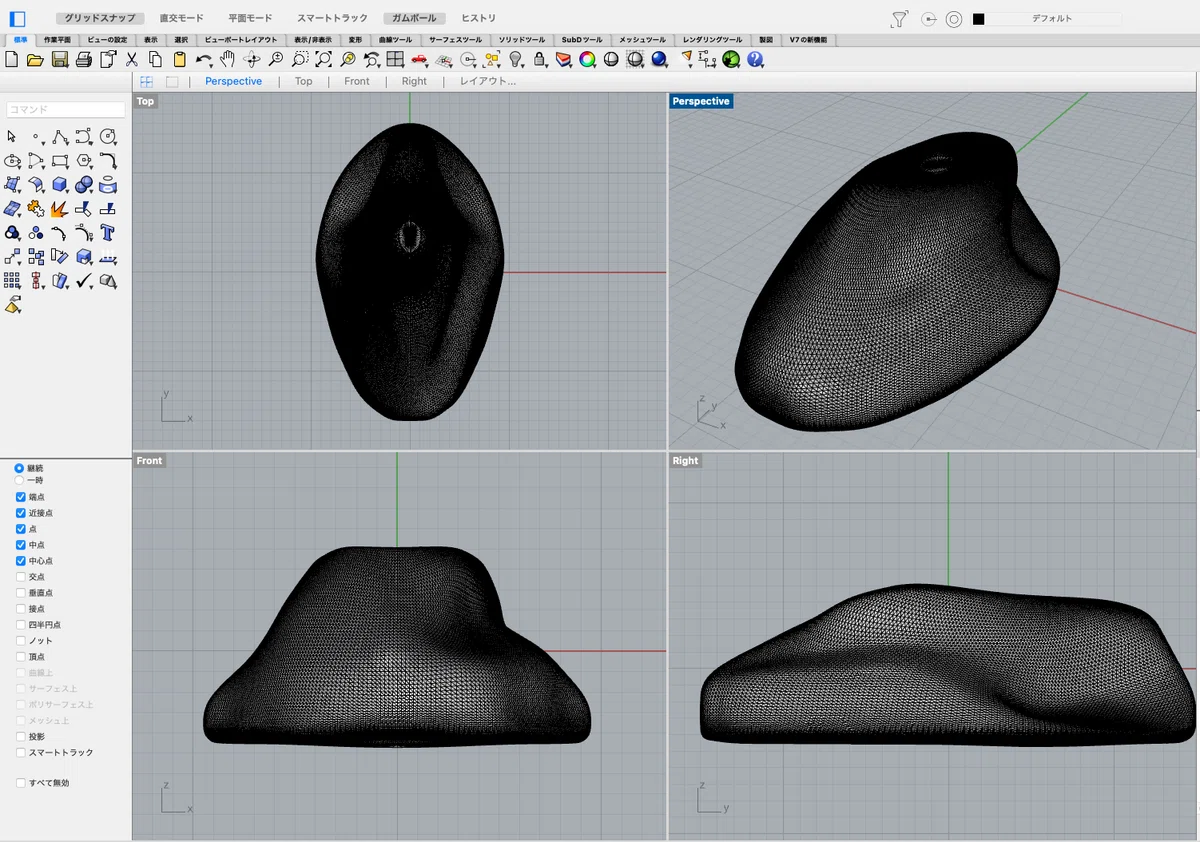

STLやOBJ形式で書き出し

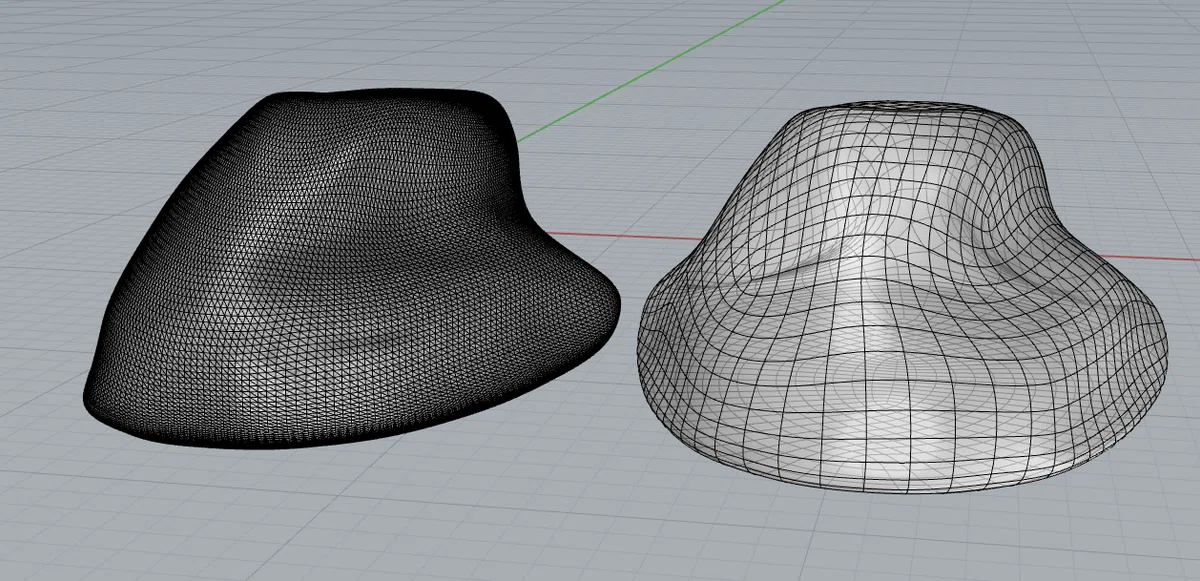

ライノセラスでQuad Remeshコマンド（四角メッシュに再生成）を使用して形状変換

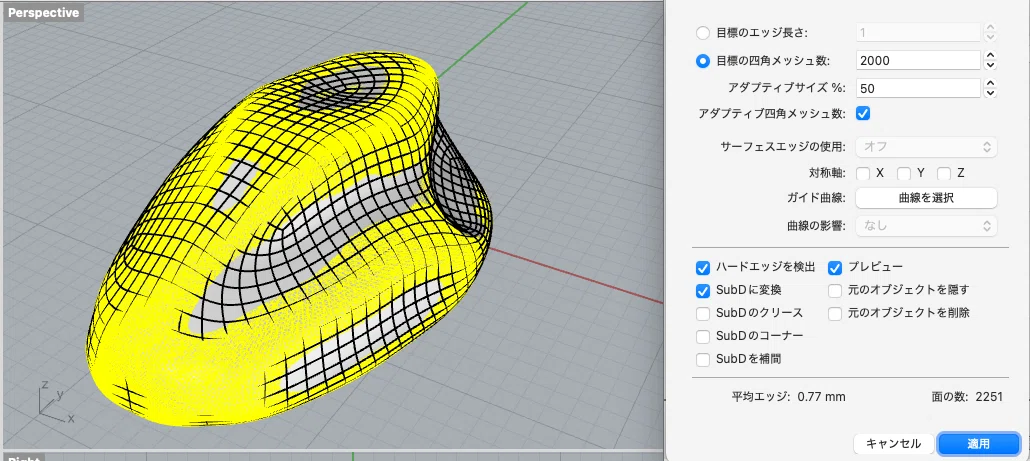

SubDに変換に☑︎を入れる。この時プレビューを☑︎いれると、新しく作られたデータと既存のデータが表示される。初期設定で2000になっているので、blenderでサビディビジョンサーフェイスなど細かくしている場合は数が足りないので、メッシュ数の数を増やす。※増やしすぎるとスペックによっては止まるので注意。
この時点で形状に不備があれば、SubDコマンドで修正、もしくは、NURBSに変換し、通常のライノセラスの操作のように修正する事もできる。
※マウスの案件の時は、このタイミングでホイールなどパーツを作成しました。
4.STP（STEP）形式で書き出し
STP（エスティーピー）形式は、3Dや2Dの形状モデルや設計データの保存・転送に用いられるファイル形式です。ISO（国際標準化機構）が定めた標準交換形式で、CAD（コンピューター支援設計）や3Dプリントなどで広く使用されています
この手順を踏むことで、ソリッドデータとして処理可能な形 に変換し、金型データとして活用できるようになりました。この方法でうまく入稿できましたが、先方のソフトなど状況によっては変わってくる恐れがあります。
4. まとめ：Blenderで金型用データを作る際の注意点
(1) Blenderの特性を理解する
Blenderは強力なモデリングツールだが、金型製作に必要なソリッドデータは扱いづらい。
メッシュデータはそのままでは金型製作に適さないため、別のソフトウェアでの変換が必要。
(2) Rhinoceros（ライノセラス）などのCADソフトを活用する
Rhinoceros（ライノセラス）の機能を使えば、メッシュデータをソリッド化できる。
最終的にSTP形式で書き出すことで、金型データとして利用可能になる。
(3) 事前の確認が重要
金型製作を前提とする場合、最終的なデータ形式を事前に確認しておくことが重要。（こんなソフトで作る予定ですなど、事前相談できると、もっと適切なやり方を指示頂ける可能性もあります。）
クライアントや製造業者と事前に相談し、適切なワークフローを構築する。
