ここでは、Windows11に、NVIDIA Isaac Labを導入し、PhysicalAIを目指したロボットシミュレーションの検証結果を報告します。
最近では Physical AIが注目されており、自分もロボットシミュレーションを試したいと思いました。ここでは、Windows11にNVIDIA Isaac Sim 6.0.1 + Isaac Lab 3.0.0 を導入し活用する手順を記録しておきます。
いろいろな資料があるのですが、結局はNVIDIAの公式ウエブの資料が、必須の基本情報でした。
まず、NVIDIAのIsaac Lab の情報は、以下の公式ドキュメント「Isaac Lab Documentation」が基本です。
この解説では、Window11に、以下のNVIDIA Isaac Lab 3.0.0を導入した状態を前提としています。
以下のデモスクリプトの動作環境は、「Isaac Sim 6.0.1 + Isaac Lab 3.0.0-beta2」を、用いて著者のQiita資料の手順をで用意されたものを想定しています。
デモスクリプトの構成
本解説では、Isaac Lab 3.0.0-beta2を、C:\NvidiaIsaac\Lab300に導入してあります。
この中のフォルダで、デモスクリプトの実行に関する部分は、以下の内容です。
Lab300
├─ _isaac_sim（Isaac Sim本体への接続）
├─ source（Isaac Labのライブラリ本体）
├─ 【scripts】（ユーザーが実行するサンプルや学習プログラム【ここを利用します】）
├─ apps（Isaac Simの起動設定）
├─ tools（インストールや開発を補助する内部ツール）
└─ isaaclab.bat（WindowsでIsaac Labを起動するバッチファイル）
この中で、デモや例題のスクリプトは、scriptsフォルダにあり、この中に以下のフォルダがあります。
【scripts】（ユーザーが実行するサンプルや学習プログラム【ここを利用します】）
├─ benchmarks（GPU・物理演算・カメラ・強化学習などの性能測定）
├─ 【demos】（ロボット・地形・センサなどの完成デモ）
├─ environments（登録済み環境の確認・実行・遠隔操作）
├─ imitation_learning（模倣学習・デモデータの収集と再生）
├─ reinforcement_learning（強化学習の学習・評価・学習済みモデルの実行）
├─ sim2sim_transfer（学習済み方策を別のシミュレータへ移行・検証）
├─ tools（URDF・MJCF・メッシュ変換、デモデータ処理など）
└─ tutorials（Isaac Labの基本APIを段階的に学ぶチュートリアル）
ここでは、「demos」にあるファイルを使って、Isaac Labの機能を確認します。
デモスクリプトの確認
ここでは、demosフォルダにあるスクリプトを確認してみます。以下の内容です。
【demos】（Isaac Labのロボット・物理機能を確認する完成デモ）
├─ sensors（カメラ・接触・IMU・RayCasterなどのセンサデモ）
├─ arl_robot_1.py（ARL Robot 1を使用したロボットシミュレーションのデモ）
├─ arms.py（複数のロボットアームを配置して関節を制御するデモ）
├─ bin_packing.py（多数の物体を箱の中で扱うビンパッキングのデモ）
├─ bipeds.py（二足歩行ロボットを配置し、関節姿勢を確認するデモ）
├─ deformables.py（柔軟物・変形体の落下、接触、変形を確認するデモ）
├─ h1_locomotion.py（Unitree H1の学習済み歩行方策を実行するデモ）
├─ hands.py（多自由度ロボットハンドの関節を制御するデモ）
├─ haply_teleoperation.py（Haplyハプティックデバイスでロボットを遠隔操作するデモ）
├─ markers.py（座標軸・矢印・球などの可視化マーカーを表示するデモ）
├─ multi_asset.py（複数種類のロボットや物体を同じシーンに配置するデモ）
├─ pick_and_place.py（ロボットアームで物体を把持・移動・配置するデモ）
├─ procedural_terrain.py（斜面・階段・凹凸などの地形を自動生成するデモ）
├─ quadcopter.py（クアッドコプターの推力と飛行運動を確認するデモ）
└─ quadrupeds.py（UnitreeやANYmalなどの四足歩行ロボットを配置するデモ）
この内容に関して、NVIDIAのウエブでは、以下に解説があります。
スクリプトの実行方法
実行する場所は、isaaclab.batがある「Lab300フォルダ」です。
NVIDIAの説明では、スクリプト名を呼んでいますが、ここでの手順では、パスを設定していないので、「.\isaaclab.bat」とします。
また動作検証では、GUIの表示には「--viz kit」が必要でしたか、このdemosでは不要な場合が多いのですが、操作をするため必要な場合もありました。
終了は、起動したPowerShellで、「Ctrl+C」を入力し、「バッチ ジョブを終了しますか (Y/N)? y」とします。
なお、著者が確認したときには、GUIツールまで起動しても、以下の場合には、正常にモデルが動作しなかったです。
動作未確認： arms.py（どうも新バージョンでのパスの違いのようです？）
スクリプト：arl_robot_1.py
PS C:\NvidiaIsaac\Lab300> .\isaaclab.bat -p .\scripts\demos\arl_robot_1.py --viz kit

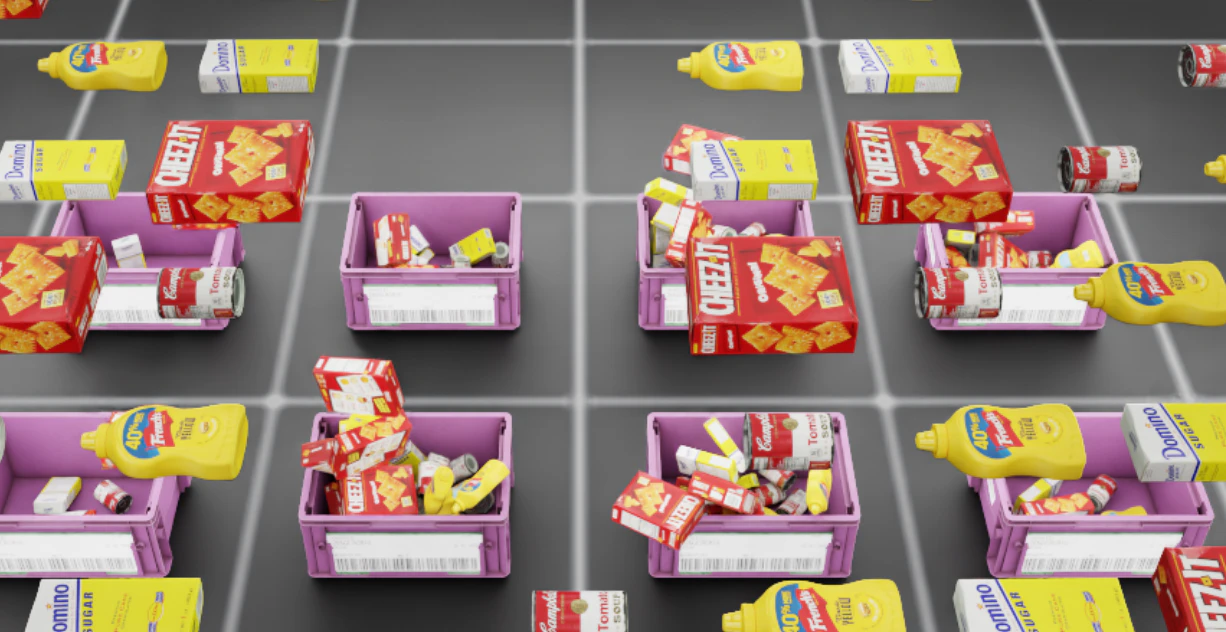

スクリプト：bin_packing.py
PS C:\NvidiaIsaac\Lab300> .\isaaclab.bat -p .\scripts\demos\bin_packing.py
スクリプト：bipeds.py
PS C:\NvidiaIsaac\Lab300> .\isaaclab.bat -p .\scripts\demos\bipeds.py
スクリプト：deformables.py
PS C:\NvidiaIsaac\Lab300> .\isaaclab.bat -p .\scripts\demos\deformables.py
スクリプト：h1_locomotion.py
PS C:\NvidiaIsaac\Lab300> .\isaaclab.bat -p .\scripts\demos\h1_locomotion.py
スクリプト：hands.py
PS C:\NvidiaIsaac\Lab300> .\isaaclab.bat -p .\scripts\demos\hands.py
スクリプト：markers.py
PS C:\NvidiaIsaac\Lab300> .\isaaclab.bat -p .\scripts\demos\markers.py
スクリプト：multi_asset.py
PS C:\NvidiaIsaac\Lab300> .\isaaclab.bat -p .\scripts\demos\multi_asset.py
スクリプト：pick_and_place.py
PS C:\NvidiaIsaac\Lab300> .\isaaclab.bat -p .\scripts\demos\pick_and_place.py

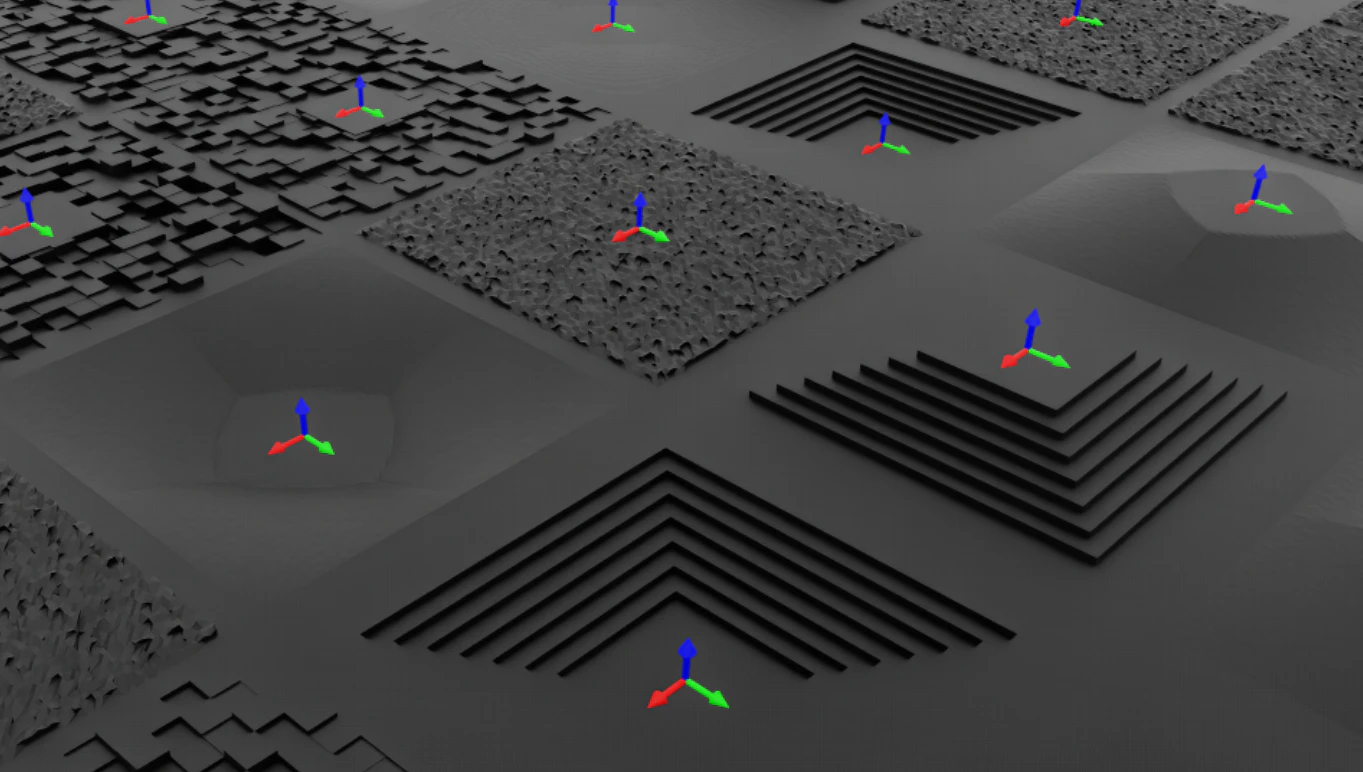

スクリプト：procedural_terrain.py
PS C:\NvidiaIsaac\Lab300> .\isaaclab.bat -p .\scripts\demos\procedural_terrain.py
スクリプト：quadcopter.py
PS C:\NvidiaIsaac\Lab300> .\isaaclab.bat -p .\scripts\demos\quadcopter.py
スクリプト：quadrupeds.py
PS C:\NvidiaIsaac\Lab300> .\isaaclab.bat -p .\scripts\demos\quadrupeds.py
以上で、Isaac Labのデモスクリプトを確認してみました。ロボットシミュレーターとして、色々なことが出来そうです。
