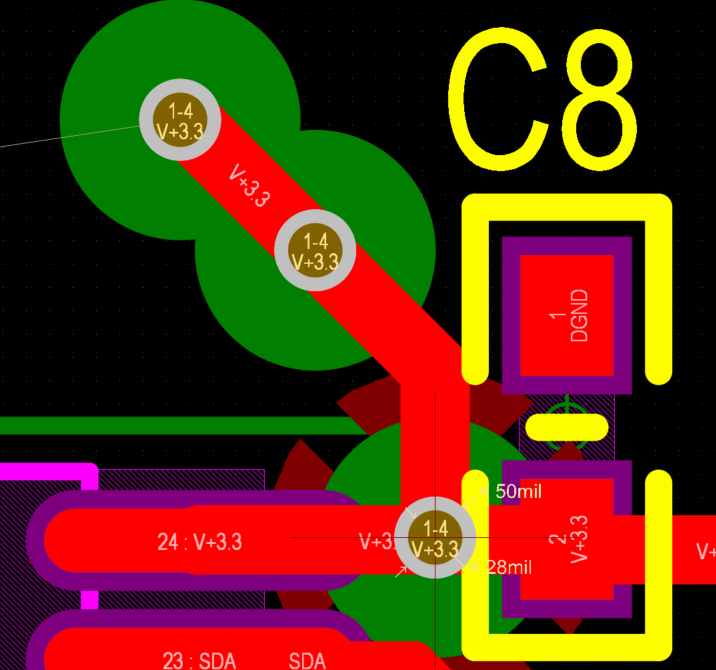

4层板的这个过孔标识是什么意思？

答案对人有帮助，有参考价值 0

看到你留意到这些细节，真是个细心的新手！这个红色的圆弧状标记是PCB设计软件（如Altium Designer, KiCad, Eagle等）的 设计规则检查警告标志，它明确告诉你：这个过孔的位置违反了某个设计规则。

以下是详细解释：

1.


   红色圆弧的含义：





   • 违反安全间距规则： 这是最常见的原因。这个红色的圆弧（有时是圆圈的一部分或者交叉线）表示这个过孔离某个不应该离那么近的东西太近了。


   • 可能靠近的对象：



     • 铜皮（Polygon Pour / Copper Pour）： 最常见的情况！过孔太靠近了同一层或相邻层上不同网络的铜皮（比如GND平面或电源平面）。设计规则规定了不同网络导体之间必须保持的最小距离（安全间距/Clearance）。


     • 走线（Trace）： 过孔靠近了同一层或相邻层上不同网络的走线。


     • 板边（Board Edge）： 过孔太靠近PCB的物理边界了。


     • 其他过孔/焊盘： 靠近了不同网络的其他过孔或元件焊盘。


     • 禁止布线区（Keep-Out）： 过孔放在了禁止放置导体的区域内。




   • 为什么是圆弧？ 这个圆弧通常指示了冲突的方向或区域。它可能包裹在过孔周围，也可能指向冲突的另一个对象（比如相邻的铜皮或走线）。它直观地显示了“这里间距不够”。






2.


   左上角两个过孔没有标记的含义：





   • 符合设计规则： 很简单，这两个过孔周围的空间满足了所有设计规则的要求（特别是安全间距规则）。它们离周围的铜皮、走线、板边等物体都达到了规定的最小距离。


   • 可能靠近的对象不同： 它们可能靠近的是相同网络的铜皮（比如都连接到GND）。相同网络的导体之间通常没有间距要求（或者要求非常小），所以不会触发DRC错误。





总结一下：

• 红色圆弧标记的过孔： 违反了设计规则（主要是安全间距），存在潜在的风险（短路、生产良率问题、信号干扰）。这个过孔需要检查并调整位置。


• 没有标记的过孔（左上角两个）： 符合设计规则，位置是安全的。

作为新手，你需要做的是：

1. 放大查看： 在PCB设计软件中，放大那个有红色标记的过孔。


2. 识别冲突对象： 仔细观察标记指向或包裹的区域。看看它离什么最近？



   • 是旁边一大片红色的铜皮（通常是GND或电源）？


   • 是附近一条细细的走线？


   • 是板子的边缘？


   • 是另一个过孔或焊盘？




3. 检查设计规则： 打开你的设计规则设置（通常在Design -> Rules菜单下）。查看你的 Clearance（安全间距） 规则设置的值是多少？特别是针对不同网络之间的间距要求。


4. 测量距离： 使用软件的测量工具（通常是Ctrl+M或Tools -> Measure），测量一下这个有问题的过孔边缘到它旁边那个可疑物体（铜皮、走线等）边缘的实际距离。把这个距离和你规则里设置的最小安全间距对比。


5. 修正错误：



   • 移动过孔： 稍微把这个过孔移动到远离冲突对象的位置，直到红色标记消失。（这是最推荐的方法）。


   • 调整铜皮： 如果冲突的是铜皮，且该过孔的网络应该连接到这个铜皮（比如都是GND），那么你需要让铜皮“拥抱”这个过孔（使其成为相同网络）。通常是通过重新浇灌铜皮或修改铜皮的网络属性来实现。如果网络不同，绝不能这样做！


   • 修改规则（谨慎！）： 在极端特殊情况下，如果你非常确定当前距离是安全的（比如有特殊生产工艺保证），并且这个错误是预期内的，你可以修改设计规则放宽要求。但强烈不建议新手这么做，因为规则是保证可靠性和可制造性的基础。修改规则前务必了解后果。



重要提示：

• 不要忽视DRC错误！ 红色的标记就是软件在警告你“这里有问题！”。虽然在软件里看起来可能“没挨着”，但实际生产过程中存在公差（钻孔偏差、蚀刻偏差等），过近的距离可能导致短路或可靠性下降。DRC就是为了防止这类问题。


• PCB设计中，铜皮（尤其是平面层）不是软件中看起来的绝对边缘。生产蚀刻时铜的边缘会有微小变化。安全间距规则就是为这个变化留出的余量。

结论： 那个红色圆弧是你的PCB设计软件在对你喊：“⚠️ 注意！这个孔离旁边的铜箔/导线太近了，有短路风险！快检查调整一下！” 而左上角那两个孔是乖孩子：“✅ 我的位置很安全，符合要求。” 赶紧去检查一下那个标红的过孔周围吧，新手最容易栽在这种间距问题上，解决了这个你就离规范的PCB设计更近一步了！?
