51单片机实战：按键控制数码管数字+1/-1

实验功能

在前期数码管静态显示与独立按键消抖实验的基础上，本实验实现按键输入与数码管显示联动，完成双向计数功能。这是单片机入门阶段人机交互的经典核心实验，完美衔接基础I/O操作与综合项目开发。重点掌握按键消抖、松手检测、边界循环逻辑和变量实时刷新显示，实现数码管数字双向加减精准控制。

具体功能细节：

K1按键（P3.1）：每完整按下并松开一次，数码管数字+1，单次触发仅变化一次
K2按键（P3.2）：每完整按下并松开一次，数码管数字-1，单次触发仅变化一次
边界循环逻辑：数字达到最大值9时，再次+1自动回到0；数字达到最小值0时，再次-1自动回到9，实现0~9无缝闭环循环
按键优化处理：集成20ms软件消抖+松手检测双重保障，过滤机械按键抖动干扰，长按按键不会连续触发，保证每次按键精准对应一次数字变化
显示效果：数码管全程静态稳定显示，数字切换无闪烁、无乱码，实时同步当前计数状态
上电初始状态：单片机上电复位后，数码管默认显示数字0，无需额外操作

新增核心知识点（与前期实验对比）

双按键独立扫描与数码管实时联动逻辑设计
双向计数的边界条件判断与循环实现原理
双按键独立消抖、松手检测的标准化代码写法
全局变量实时刷新显示的编程思路
无符号字符型（unsigned char）变量的溢出特性应用
查表法在动态显示场景下的灵活使用

Proteus电路搭建过程

本实验电路完全复用前期2个基础实验成果，无需新增元器件、无需修改原有接线。数码管电路沿用「数码管静态显示」实验，双按键电路沿用「独立按键消抖」实验，仅整合在同一个工程中，最小系统完全复用，极大降低硬件调试难度。

所需元器件清单（全复用，无新增）

元器件名称	Proteus标识/型号	数量	复用来源	核心作用
51单片机	AT89C52	1个	所有前期实验	核心控制单元，处理按键输入与数码管输出
共阴极数码管	7SEG-COM-CATHODE	1个	数码管静态显示实验	数字显示单元，展示0~9计数结果
限流电阻	RES（220Ω）	8个	数码管静态显示实验	保护数码管段脚，防止过流烧毁
独立按键	BUTTON	2个	独立按键实验	K1(+1)、K2(-1)，提供数字调节输入
电源/地	POWER(5V)、GROUND	若干	所有前期实验	为电路提供稳定供电与共地参考

详细电路接线（100%复用）

数码管部分（无任何改动）

数码管段脚接线：
- a → P0.0
- b → P0.1
- c → P0.2
- d → P0.3
- e → P0.4
- f → P0.5
- g → P0.6
- dp → P0.7
每个段脚与单片机引脚之间串联220Ω限流电阻
共阴极核心接线：数码管公共端COM → GROUND（地）
原理：共阴极数码管公共端接地，段脚输出高电平时对应LED段点亮，低电平熄灭

按键部分（新增1个按键）

K1（数字+1按键）：一端接P3.1引脚，另一端接GROUND（地）
K2（数字-1按键）：一端接P3.2引脚，另一端接GROUND（地）
原理：51单片机P3口自带内部弱上拉电阻，默认状态下引脚为高电平（1）；按键按下时，引脚与地导通变为低电平（0）；按键松开后恢复高电平（1）。无需外接上拉电阻，简化硬件接线，仿真与实物通用。

单片机最小系统（完全复用）

仿真环境：Proteus软件自动提供5V电源、晶振与复位电路，无需额外绘制
实物开发板：沿用11.0592MHz晶振电路+上电复位电路。关键注意：P0口为开漏输出模式，无内部上拉能力，实物必须外接10kΩ上拉排阻，否则无法正常输出高电平点亮数码管；仿真环境中无需上拉电阻，可直接工作。

仿真电路示意图

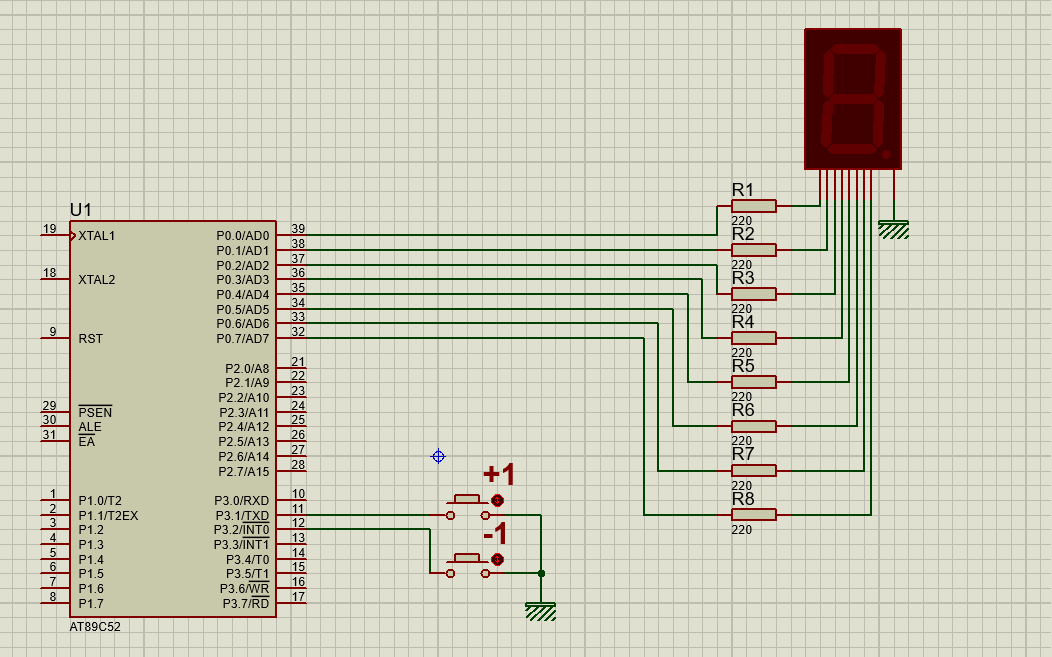

按键控制数码管加减仿真电路图（说明：电路整合了数码管显示模块与双按键输入模块，所有接线严格对应引脚定义，无交叉、无错接，可直接复用前期工程文件）。

三、程序逻辑设计

本实验采用循环扫描 + 变量计数 + 查表显示的核心逻辑，架构清晰、模块化强，新手易理解易修改，完全贴合51单片机编程思维。逻辑分层拆解如下：

1. 核心逻辑总览

变量定义层：定义计数变量 num（无符号字符型），记录当前显示数字，初始值为0（上电默认显示0）。
显示刷新层：主循环内持续执行查表输出，实时同步 num 变量与数码管显示，确保数字变化无延迟。
按键扫描层：循环扫描K1、K2按键，独立完成「消抖 → 二次确认 → 松手检测 → 执行操作」全流程。
边界处理层：对数字+1/-1结果进行边界判断，实现0~9循环闭环（如0减1自动变为9）。
延时工具层：复用毫秒级延时函数，专用于按键消抖，保证逻辑严谨性。

2. 分步逻辑拆解

初始化：单片机上电复位，初始化 num = 0，数码管直接显示数字0。
主循环启动：进入无限主循环，优先刷新显示，确保数码管实时反映计数状态。
K1按键处理：扫描K1，检测有效按键则执行 num + 1，若超过9则重置为0。
K2按键处理：扫描K2，检测有效按键则执行 num - 1，利用无符号变量特性（0减1自动变为255>9）重置为9。
持续监听：循环往复更新显示，全程无阻塞、无漏触发。

3. 关键逻辑设计亮点

显示优先：每次循环先刷新显示，再检测按键，保证数字变化后立即同步，消除视觉延迟。
双按键独立处理：K1、K2逻辑完全独立，互不干扰，故障隔离性强。
无阻塞设计：所有操作在主循环内完成，无 while(1) 死循环，CPU资源高效利用，便于拓展多任务。
标准化消抖流程：严格遵循「检测按下 → 延时消抖 → 二次确认 → 松手等待 → 再次消抖 → 执行操作」工业级逻辑。

四、完整代码 + 逐行讲解

完整代码（可直接运行）

#include <REGX52.H>

// ====================== 引脚定义 ======================
sbit K1 = P3^1;  // K1按键：数字+1，对应P3.1引脚
sbit K2 = P3^2;  // K2按键：数字-1，对应P3.2引脚

// ====================== 共阴极数码管段码表（存储在Flash） ======================
// 编码：a→P0.0, b→P0.1, c→P0.2, d→P0.3, e→P0.4, f→P0.5, g→P0.6, dp→P0.7
// 值：0x3F=0, 0x06=1, 0x5B=2, 0x4F=3, 0x66=4, 0x6D=5, 0x7D=6, 0x07=7, 0x7F=8, 0x6F=9
unsigned char code SEG_TABLE[10] = {
    0x3F, 0x06, 0x5B, 0x4F, 0x66,  // 数字 0-4
    0x6D, 0x7D, 0x07, 0x7F, 0x6F   // 数字 5-9
};

// ====================== 毫秒级延时函数（11.0592MHz晶振专用） ======================
void Delay(unsigned int xms) {
    unsigned char i, j;
    while(xms--) {          // 外层循环：控制总延时
        i = 2;
        j = 239;
        do {
            while (--j);   // 内层循环：消耗机器周期
        } while (--i);
    }
}

// ====================== 主函数（程序核心入口） ======================
void main(void) {
    unsigned char num = 0;  // 计数变量，初始值0（上电显示0）

    while(1) {  // 无限主循环
        // === 显示刷新：实时同步num与数码管 ===
        P0 = SEG_TABLE[num];  // 输出当前数字段码到P0口

        // === K1按键处理：数字+1流程 ===
        if(K1 == 0) {         // 检测按键按下（低电平）
            Delay(20);        // 消抖延时（20ms）
            if(K1 == 0) {     // 二次确认
                while(K1 == 0);  // 松手检测
                Delay(20);    // 松手消抖
                num++;        // 数字+1
                if(num > 9) { // 边界处理（>9则重置为0）
                    num = 0;
                }
            }
        }

        // === K2按键处理：数字-1流程 ===
        if(K2 == 0) {         // 检测按键按下
            Delay(20);        // 消抖延时
            if(K2 == 0) {     // 二次确认
                while(K2 == 0);  // 松手检测
                Delay(20);    // 松手消抖
                num--;        // 数字-1
                if(num > 9) { // 利用无符号特性（0减1=255>9，重置为9）
                    num = 9;
                }
            }
        }
    }
}

逐行超详细讲解（整合关键点，避免冗余）

头文件与引脚定义
- #include <REGX52.H>：51单片机标准头文件，定义I/O口、定时器等寄存器，编译必备。
- sbit K1 = P3^1; / sbit K2 = P3^2;：sbit 关键字重命名引脚，提升代码可读性（例如 K1 直接操作P3.1）。
段码表定义
- unsigned char code SEG_TABLE[10]：共阴极数码管段码表，存储在Flash（code 关键字节省RAM）。
  - 数组下标0_{9对应数字0}9，查表输出段码。
延时函数
- void Delay(unsigned int xms)：毫秒级软件延时，专用于按键消抖（11.0592MHz晶振适配）。
  - 机械按键抖动期约10~20ms，延时20ms为标准处理，内部循环消耗CPU周期实现精准延时。
主函数核心逻辑
- unsigned char num = 0;：定义全局计数变量，无符号类型（范围0~255），初始值0。
- while(1)：无限主循环，确保程序持续运行。
- 显示刷新部分：P0 = SEG_TABLE[num]; 每次循环输出当前 num 对应段码，实现实时同步。
- K1按键流程：
  1. 检测按下（K1 == 0）。
  2. 消抖延时（Delay(20)）。
  3. 二次确认（K1 == 0）。
  4. 松手检测（while(K1 == 0)）及消抖。
  5. 执行 num++ 和边界判断（if(num > 9) num = 0）。
- K2按键流程：逻辑同K1，但执行 num-- 并利用无符号溢出特性（0减1=255>9，重置为9）。

五、核心知识点深度解析

双按键标准化处理流程

本实验采用工业级标准流程，可直接复用至51单片机按键项目：

电平检测：首次检测按键是否按下（低电平）。
消抖延时：延时20ms过滤机械抖动。
二次确认：再次检测按键状态，避免误触发。
松手等待：循环检测直至按键松开，杜绝长按连跳。
松手消抖：松开后再次延时20ms，确保无残留抖动。
执行操作：执行数字增减及边界处理。

优势：流程独立、严谨，适用于多按键场景，代码高效且易维护。

六、仿真运行详细步骤（一步一步跟着做，零失误）

1. Keil工程操作步骤

打开Keil uVision5软件，复用前期数码管实验工程，或新建AT89C52工程。
新建 main.c 文件，将上述完整代码全选复制粘贴，无需修改任何内容。
点击编译按钮（Build），确保编译信息栏显示 0 Error(s), 0 Warning(s) ，无任何报错警告。
编译成功后，在工程 Objects 文件夹中，生成 .hex 可执行文件，记住文件路径。

2. Proteus仿真配置步骤

打开上一篇「数码管静态显示」的Proteus工程，无需修改任何电路接线。
双击画布中的AT89C52单片机，弹出配置窗口。
在 Program File 选项中，点击浏览，选择Keil生成的 .hex 文件，完成程序加载。
单片机其他配置保持默认，点击确定保存。

3. 仿真运行与功能测试

点击Proteus左下角的运行按钮（▶️），启动仿真。
初始状态：数码管稳定显示数字0，无闪烁、无乱码。
K1按键测试：每次点击并松开K1，数字依次+1：0→1→2→…→9→0，循环往复，长按无连跳。
K2按键测试：每次点击并松开K2，数字依次-1：0→9→8→…→1→0，循环往复，长按无连跳。
异常测试：快速连续点击、长按按键，数码管均稳定响应，无乱跳、无误触发。

按键控制静态数码管数字+1-1

七、常见问题与精准解决方法（新手避坑指南）

1. 按键按一次，数字连续跳变（连跳问题）
- 核心原因：缺少松手检测 while(K1 == 0) ，或消抖延时时间不足。
- 解决方法：检查代码中是否添加松手检测语句，消抖延时固定为20ms，不可改为10ms以下；严格遵循“松开才执行”逻辑，杜绝按键按下时直接计数。
2. 数字0按K2无法回到9，直接变为乱码
- 核心原因：计数变量定义为 signed char 有符号类型，0减1后变为-1，超出段码表下标范围。
- 解决方法：必须将变量定义为 unsigned char num = 0; ，利用无符号变量溢出特性实现循环，不可使用有符号类型。
3. 按键按下无任何反应，数码管数字不变
- 可能原因1：按键引脚定义错误，K1/K2与实际接线不匹配。
  - 解决：核对 sbit K1 = P3^1; 与电路接线，确保引脚一一对应。
- 可能原因2：消抖延时过长，或二次确认逻辑缺失。
  - 解决：固定消抖延时为20ms，保留 Delay(20) +二次确认 if(K1==0) 完整流程。
- 可能原因3：Proteus未加载正确的hex文件，或代码编译报错。
  - 解决：重新编译代码，确保无报错，重新加载hex文件。
4. 数码管显示乱码、数字形状异常
- 核心原因：段码表使用错误（用了共阳极段码），或P0口实物未加上拉电阻。
- 解决方法：确认使用本文标准共阴极段码表；实物开发板必须给P0口外接10kΩ上拉排阻，仿真无需处理。
5. 数码管闪烁，数字切换不稳定
- 核心原因：显示刷新逻辑错误，或主循环内添加了过多延时。
- 解决方法：保证 P0 = SEG_TABLE[num]; 在主循环最前端，每次循环优先刷新显示，按键消抖延时仅20ms，不影响整体显示稳定性。
6. 上电后数码管不显示初始数字0
- 核心原因：变量未初始化，或段码表下标错误。
- 解决方法：确保 unsigned char num = 0; 初始化正确，段码表第一个元素为0x3F（数字0的标准段码）。
