Vlan作业

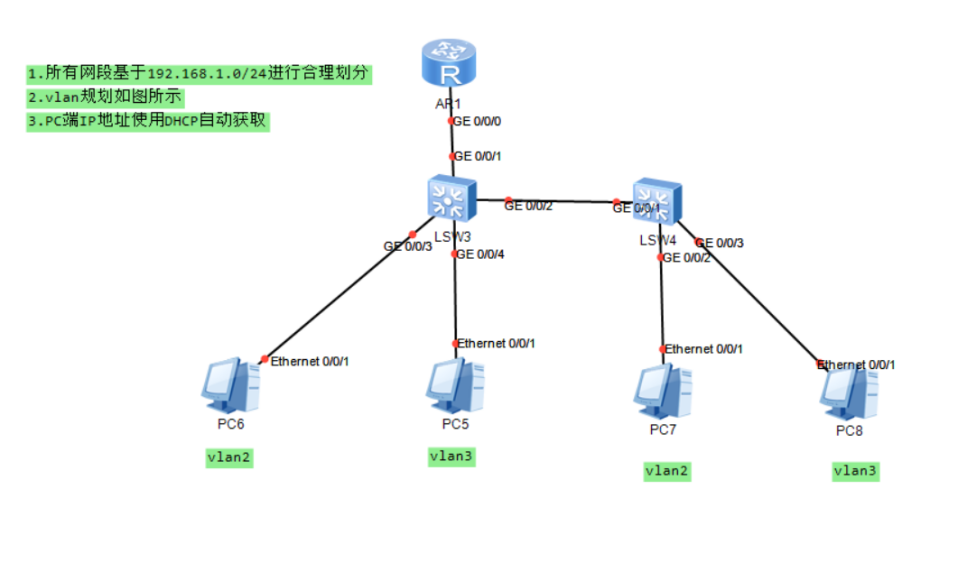

题目：

依据改题目可知，这里一共有两个网段  并且一个网段只需要3个IP地址就够了

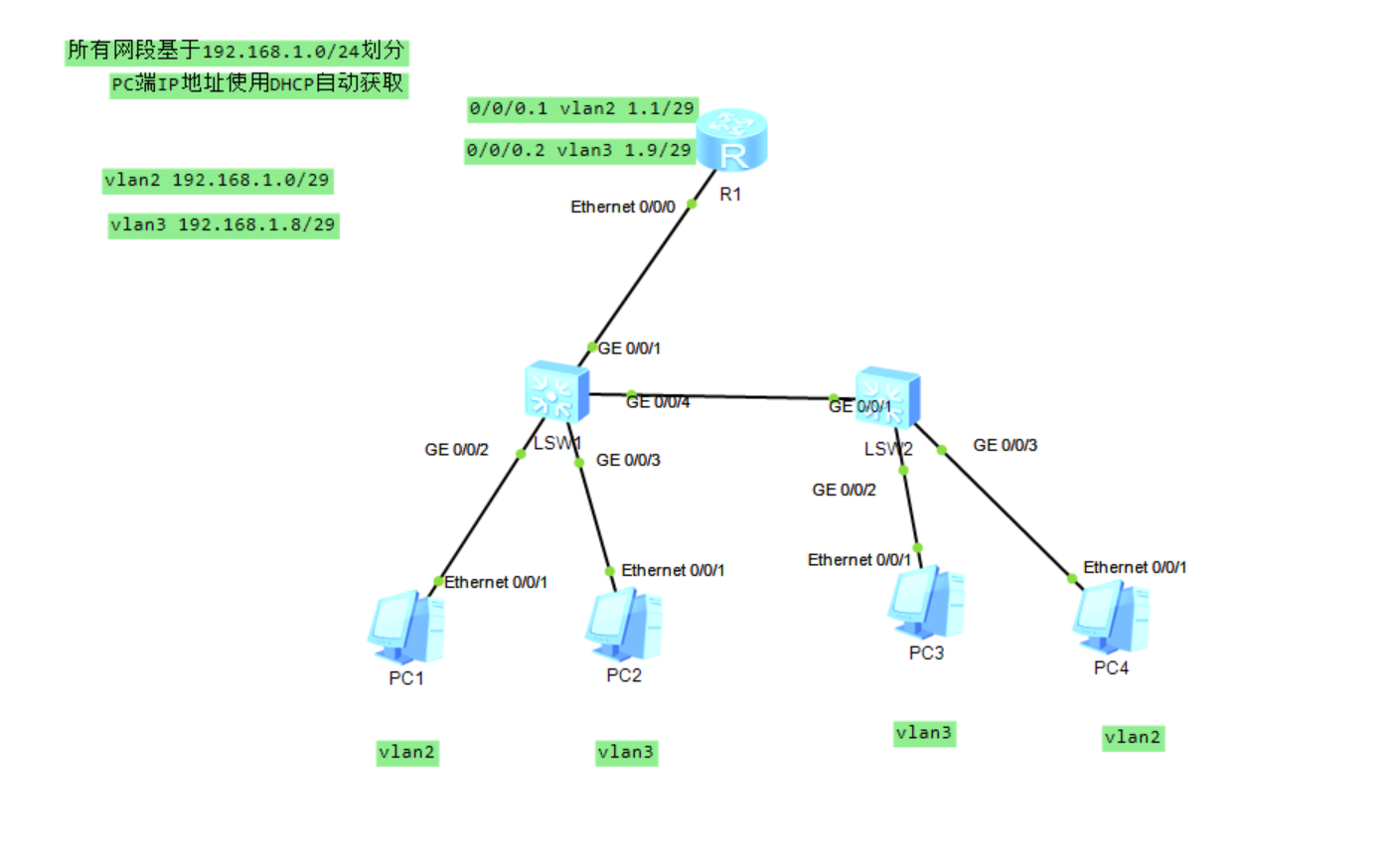

（个人想这样分，都行）将192.168.1.0/24网段分成两个子网：192.168.1.0/29  192.168.1.8/29

分配如下：

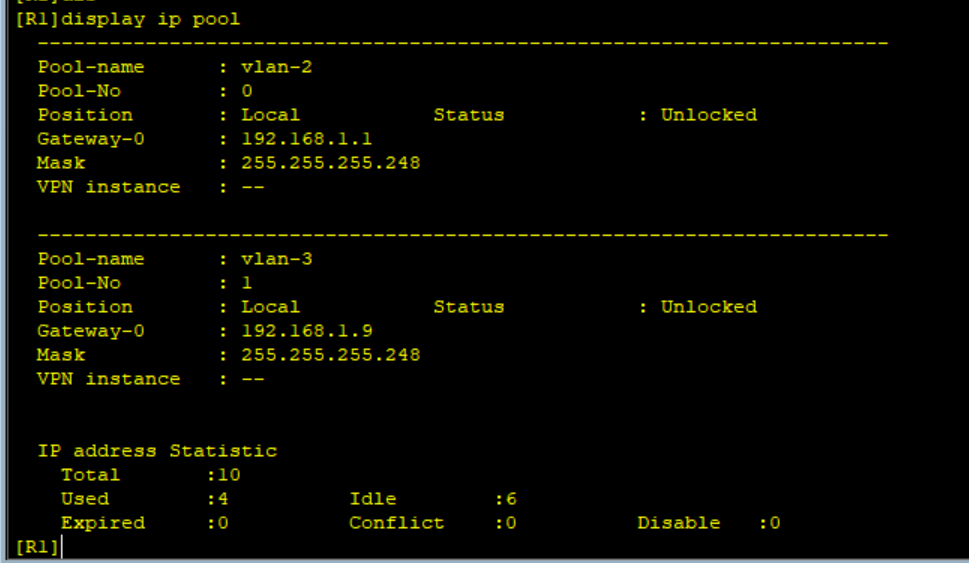

1.首先进行DHCP配置

①创建两个地址池  vlan-2 和 vlan-3

将192.168.1.0/29网段和192.168.1.1 e 0/0/0.1网关写入vlan-2

将192.168.1.8/29网段和192.168.1.9 e 0/0/0.2网关写入vlan-3

然后在 e 0/0/0.1和 e 0/0/0.2接口处进行调用DHCP全局服务

具体命令如下：

地址池-----vlan-2

[R1]ip pool vlan-2

[R1-ip-pool-vlan-2]network 192.168.1.0 mask 29

[R1-ip-pool-vlan-2]gateway-list 192.168.1.1

[R1-ip-pool-vlan-2]dns-list 8.8.8.8 114.114.114.114

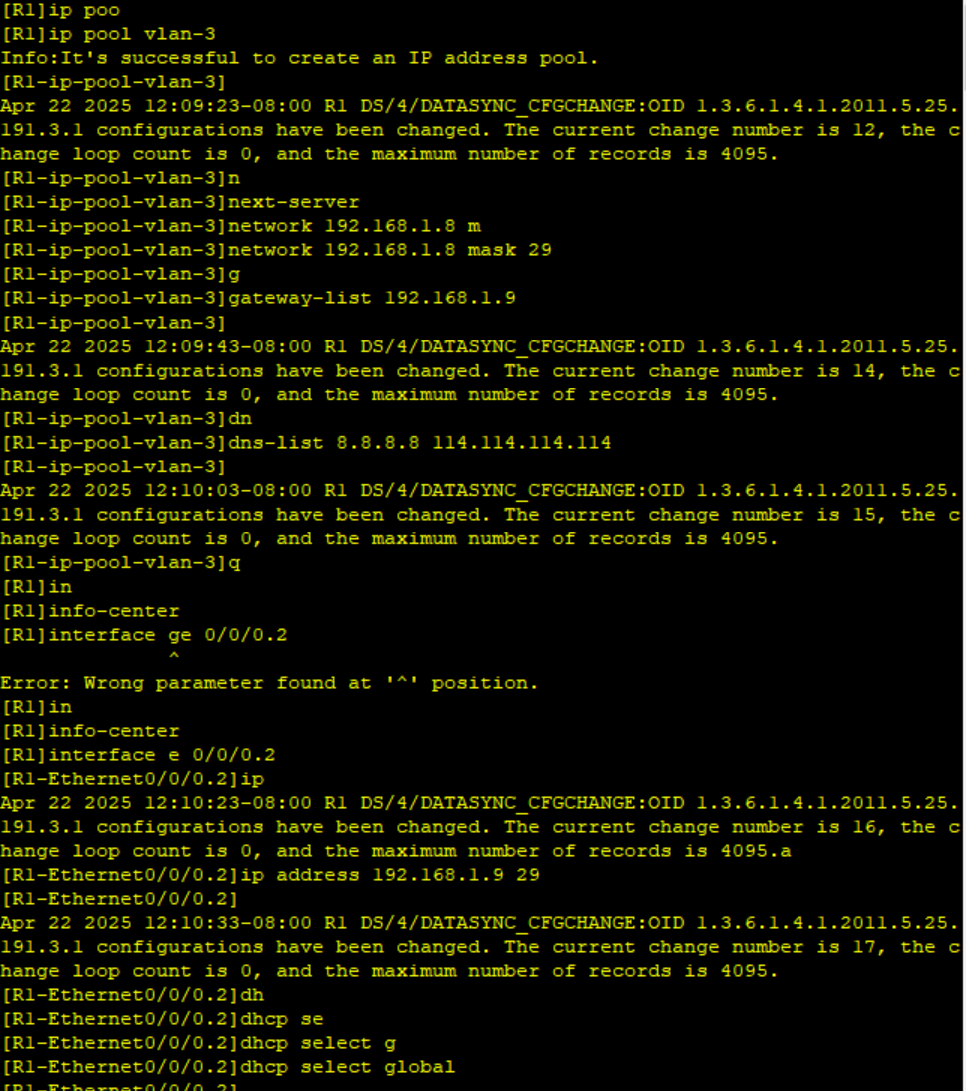

地址池----vlan-3

2.在lsw1和lsw2进行vlan配置--------记得得先创建vlan 2 和vlan 3

依据题目划分好vlan2和vlan3范围

lsw1接口 g 0/0/2和lsw2 接口 g 0/0/3 都属于vlan2

lsw2接口 g 0/0/3和lsw2 接口 g 0/0/2 都属于vlan3

而这四个接口都属于access通道

则lsw1接口 g 0/0/1 g 0/0/4 和lsw2 接口 g 0/0/1 都属于vlan2 3 且是trunk通道

具体配置如下：

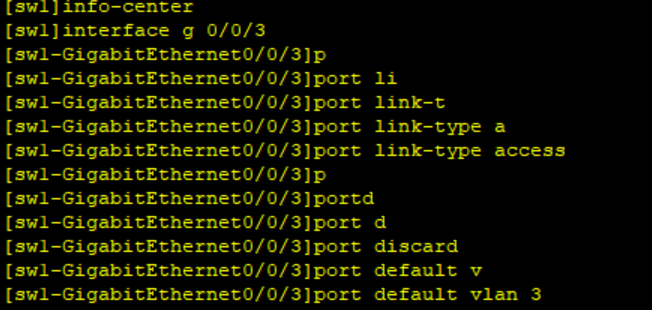

这里只举一个例子，关于lsw1 接口 g0/0/3的配置----------关于access通道配置

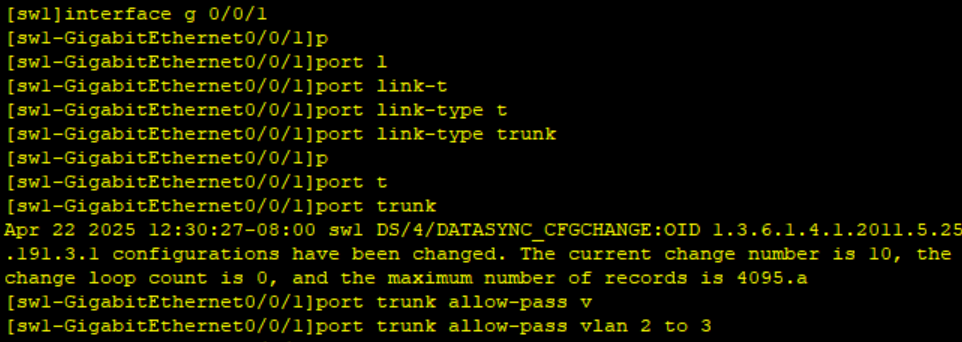

同样这里举了lsw1接口 g 0/0/1 的配置--------------------关于trunk通道配置

做完后最好检查一下：

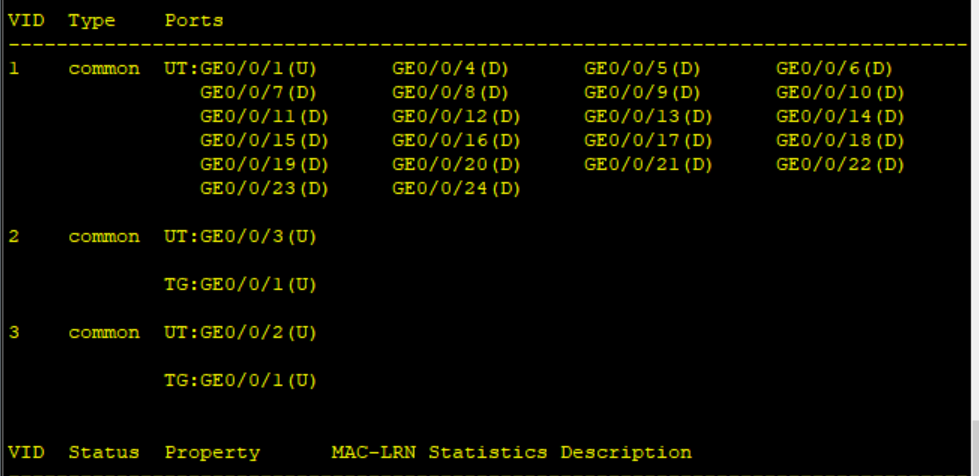

lsw1:

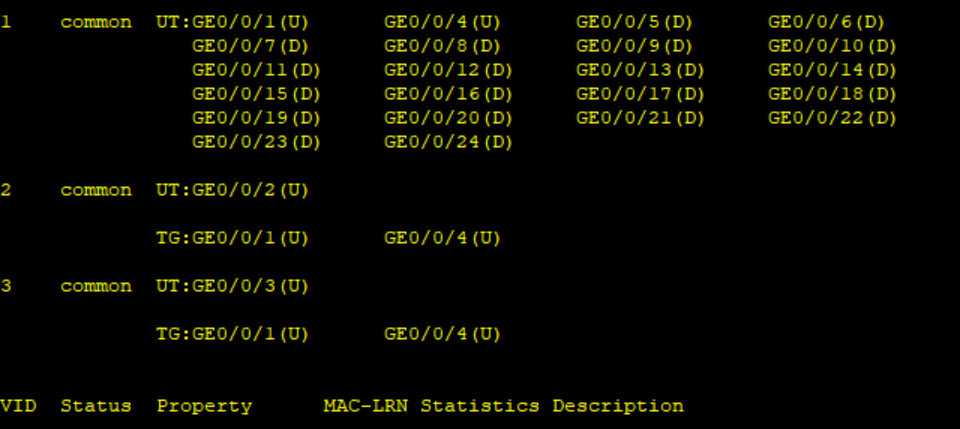

lsw2:

3.在R1上进行子接口配置（首先得配置两个子接口的IP地址）

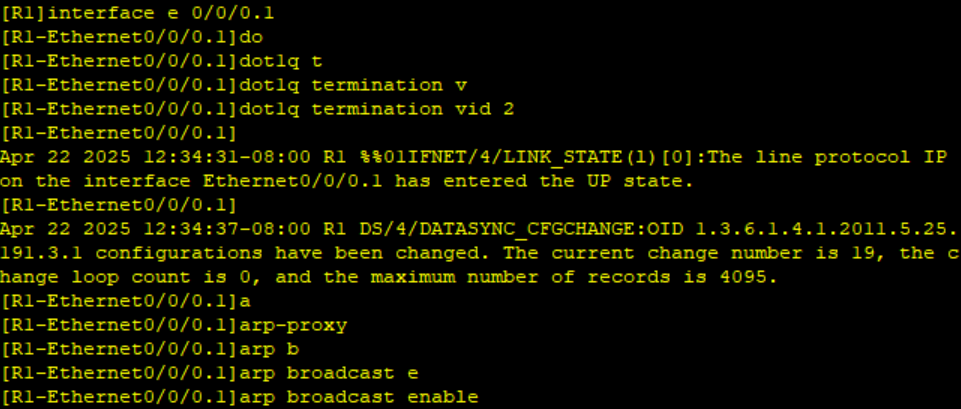

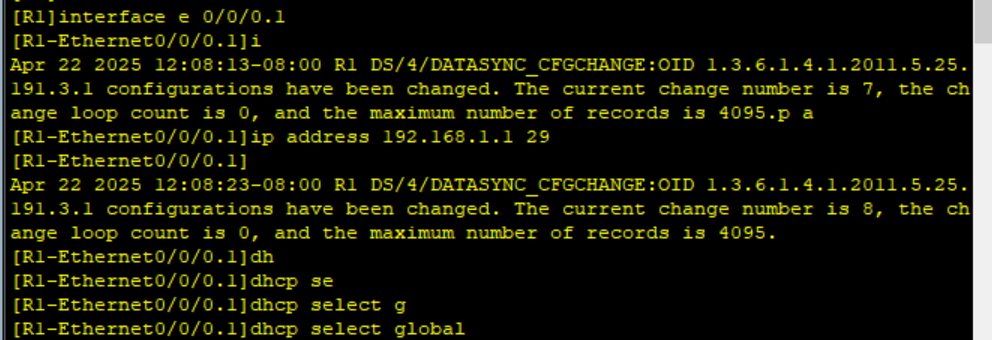

e 0/0/0.1 接口：

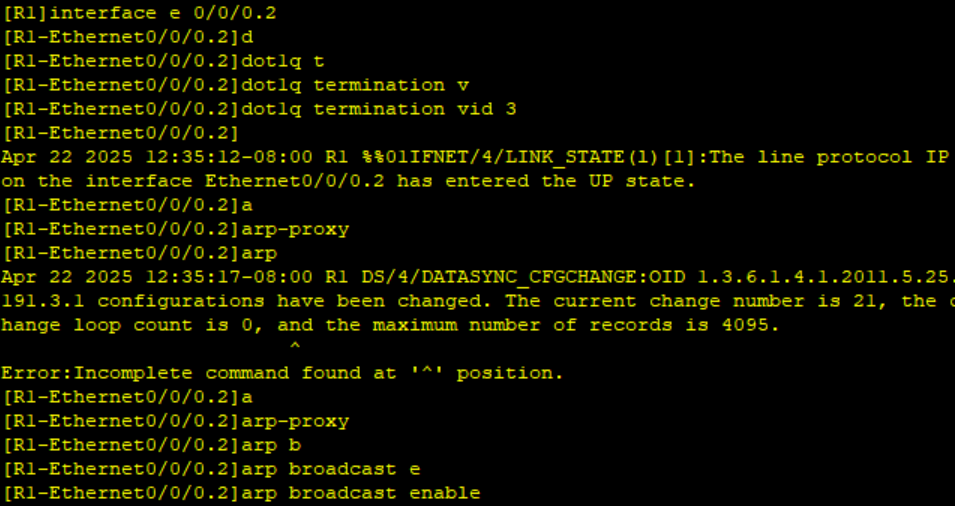

e 0/0/0.2 接口：

4.进行检查

是否获取到DHCP自动配置的IP地址

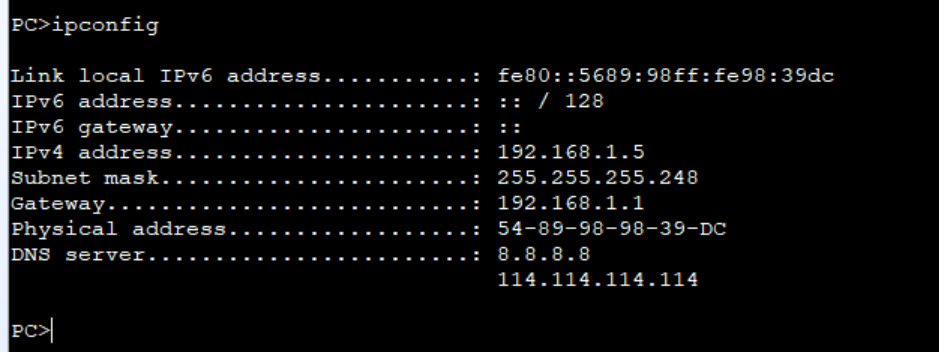

PC1获取的：

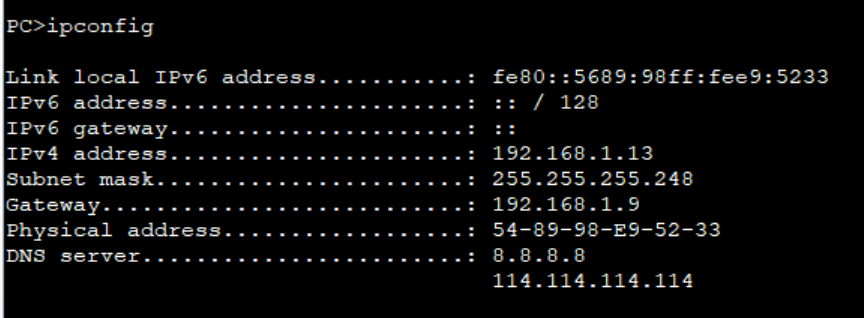

pc2获取的:

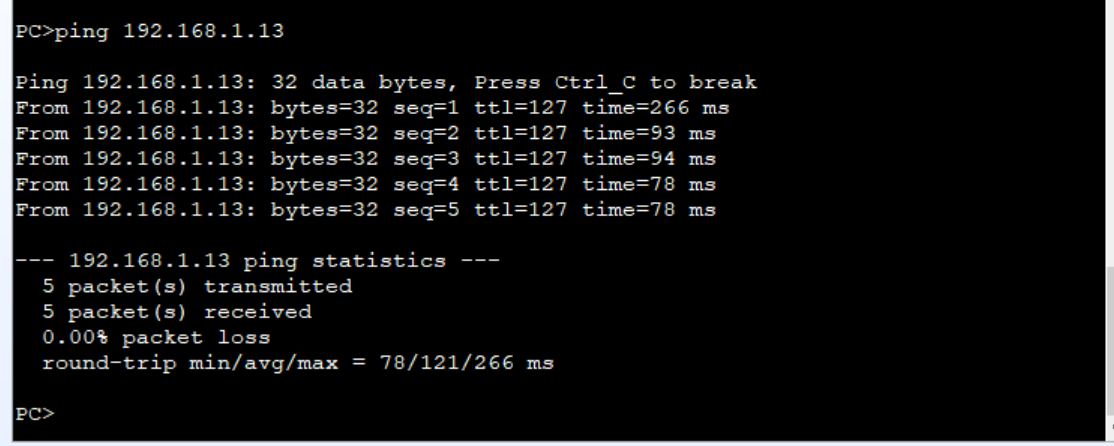

是否全网通-----用PC1pingPC2

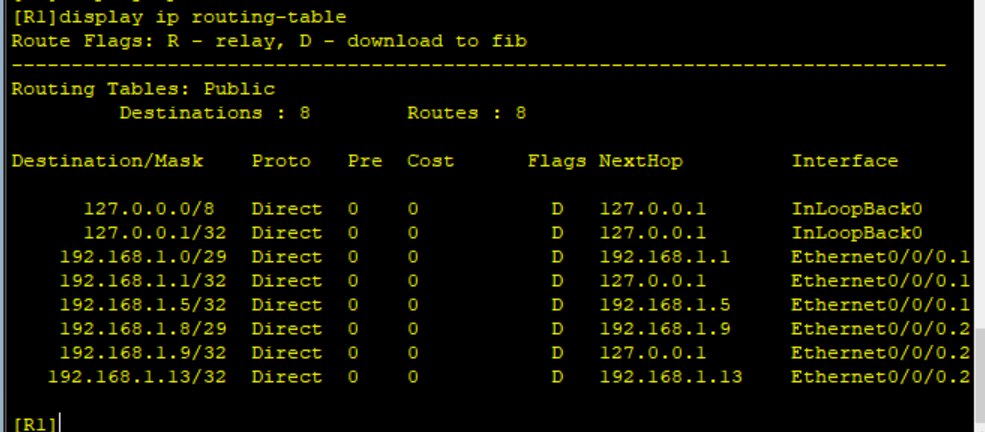

ping通则表示全网通（同时可以检查路由表）

拥有两个网段---------也代表全网通
