ESP32C6口袋实验室~~~~~~介绍

口袋实验室介绍

   ESP32-C6 系列单片机主要性能指标：
     .32-bit RISC-V MCU & 2.4 GHz Wi-Fi 6 & Bluetooth 5 (LE) & IEEE 802.15.4
     .搭载RISC-V 32 位单核处理器，主频高达 160 MHz
     .行业领先的低功耗性能和射频性能
     .内置 320 KB ROM，512 KB SRAM，16 KB 低功耗 SRAM，支持外接 flash
     .30 个 (QFN40) 或 22 个 (QFN32) 可编程 GPIO 管脚，支持 SPI、UART、I2C、I2S、RMT、TWAI 和 PWM
     [硬件设计指南](https://docs.espressif.com/projects/esp-hardware-design-guidelines/zh_CN/latest/esp32c6/index.html)：
     [ESP32-C6-WROOM-1技术规格书](https://www.espressif.com/sites/default/files/documentation/esp32-c6-wroom-1_wroom-1u_datasheet_cn.pdf)：

1.1 口袋实验室主板介绍

1.1.1 口袋实验室实物图

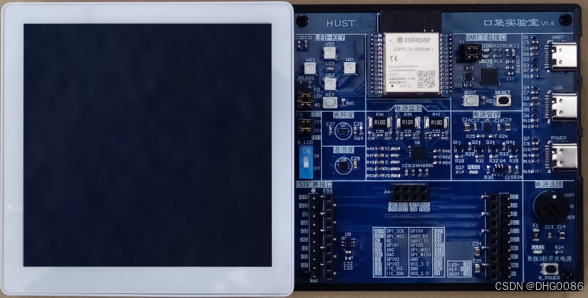

    口袋实验室实物图如图1-1所示。

图1-1口袋实验室实物图

1.1.2 口袋实验室硬件组成框图

    硬件组成框图如图1-2所示。

图1-2硬件组成框图

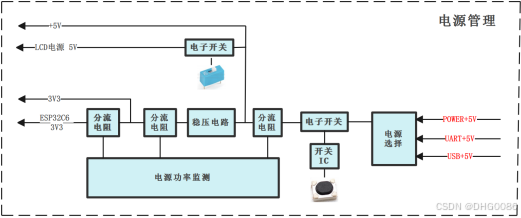

电源管理电路框图如图1-3所示。

图1-3 电源管理电路框图

1.2口袋实验室硬件电路介绍

1.2.1 ESP32-C6

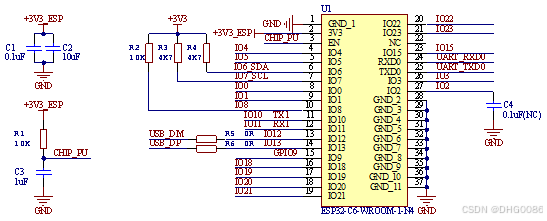

ESP32-C6模组最小系统电路如图1-4所示。

图1-4 ESP32-C6模组最小系统电路

1.2.2 TYPE-C电路

TYPE-C接口USB UART、USB及TYPE-C供电电路如图1-5所示。

图1-5 TYPE-C接口USB UART、USB及TYPE-C供电电路

1.2.3 ESP32-C6下载调试及USB串口通讯电路

ESP32-C6下载调试及USB串口通讯电路如图1-6所示。

图1-6 ESP32-C6下载调试及USB串口通讯电路

1.2.4 电源管理电路

电源管理电路如图1-7所示。

图1-7 电源管理电路

1.2.5 电源检测电路

电源检测电路如图1-8所示。

图1-8 电源检测电路

1.2.6 LCD串口屏接口电路

LCD串口屏接口电路如图1-9所示。

图1-9 LCD串口屏接口电路

1.2.7 温湿度传感器接口电路

温湿度传感器接口电路如图1-10所示。

图1-10 LCD串口屏接口电路

1.2.8 光照强度传感器接口电路

光照强度传感器接口电路如图1-11所示。

图1-11 光照强度传感器接口电路

1.2.9 DA转换电路

DA转换电路如图1-12所示。

图1-12 DA转换电路

1.2.10 LED发光二极管驱动电路

LED发光二极管驱动电路如图1-13所示。
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/7af7ec366cac453a883f9c2008894e06.png

图1-13 LED发光二极管驱动电路

1.2.11 WS2812电路

WS2812电路如图1-14所示。

图1-14 WS2812电路

1.2.12 KEY电路

KEY电路如图1-14 所示。

图1-15 KEY电路

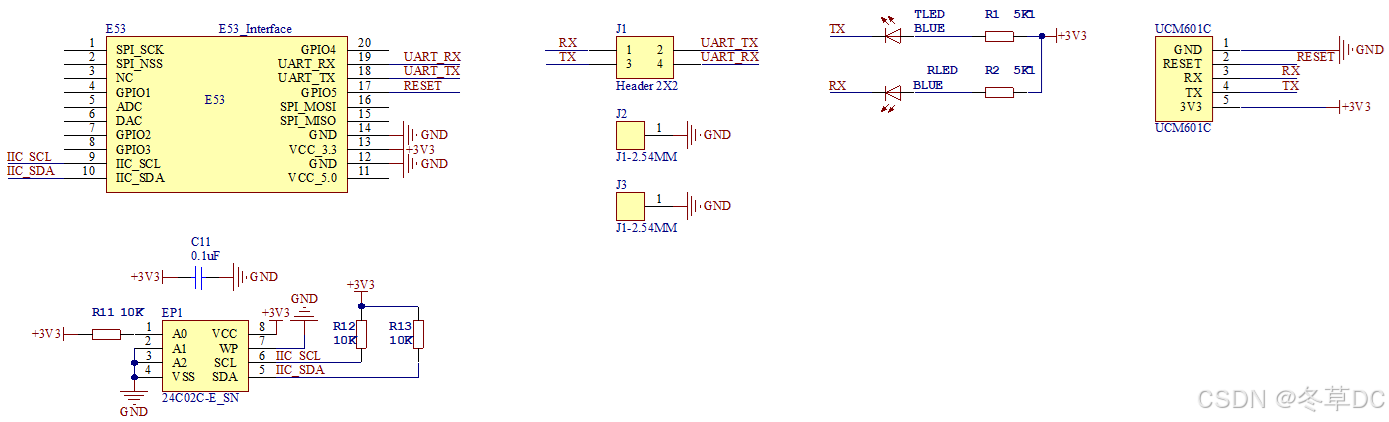

1.2.13E53接口及扩展接口

E53接口及扩展接口电路如图1-15所示。

图1-16 E53接口及扩展接口电路

1.3 E53案例扩展接口介绍

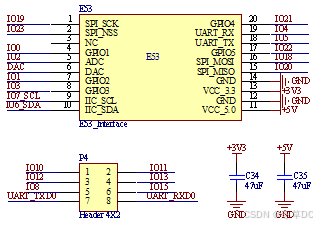

1.3.1 E53-Pmod接口电路

1.3.2 E53-1.69寸LCD接口电路

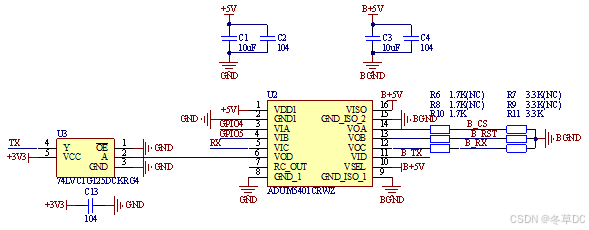

1.3.3 BMD101接口电路

1.3.4 E53-TGAM接口电路

1.3.5 E53-Cat.1接口电路

1.3.6 E53-基础实验接口电路

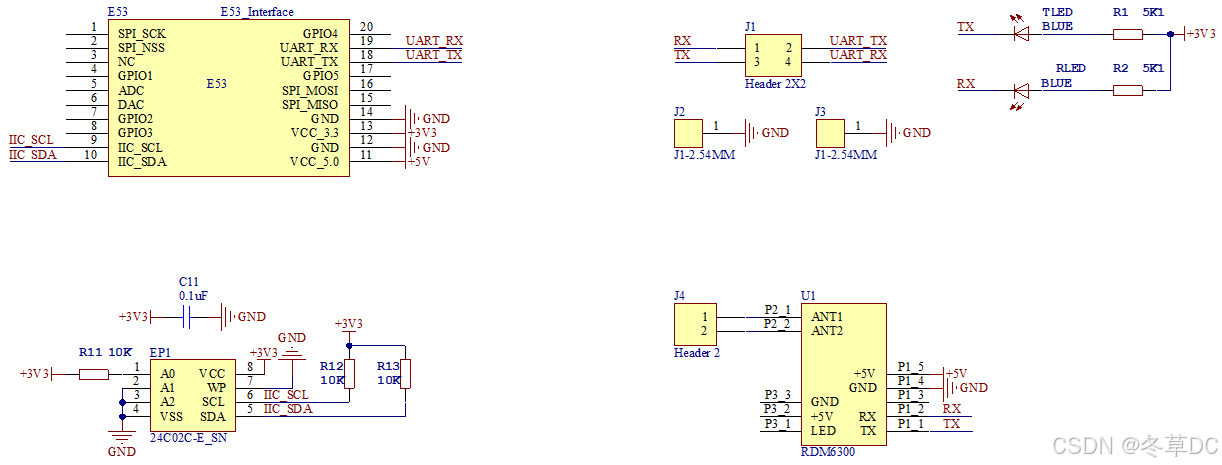

1.3.7 E53-低频(125kHz)RFID接口电路

低频(125KHz)RFID

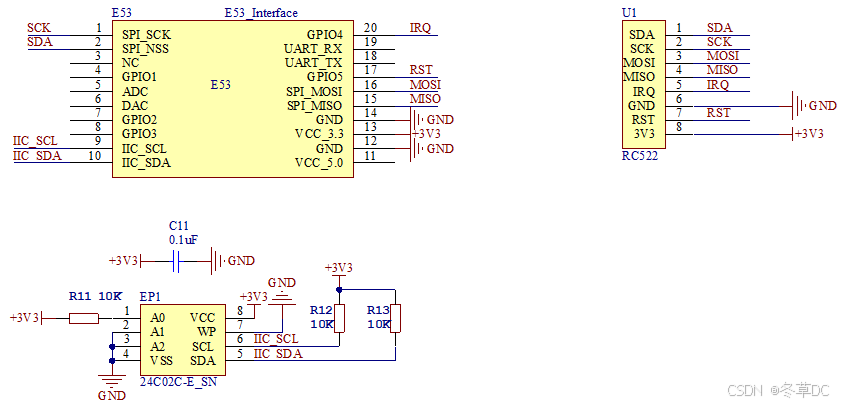

1.3.8 E53-高频(13.56MHz)RFID接口电路

高频(13.56MHz)RFID

1.3.9 E53-超高频(900MHz)RFID接口电路

超高频(900MHz)RFID

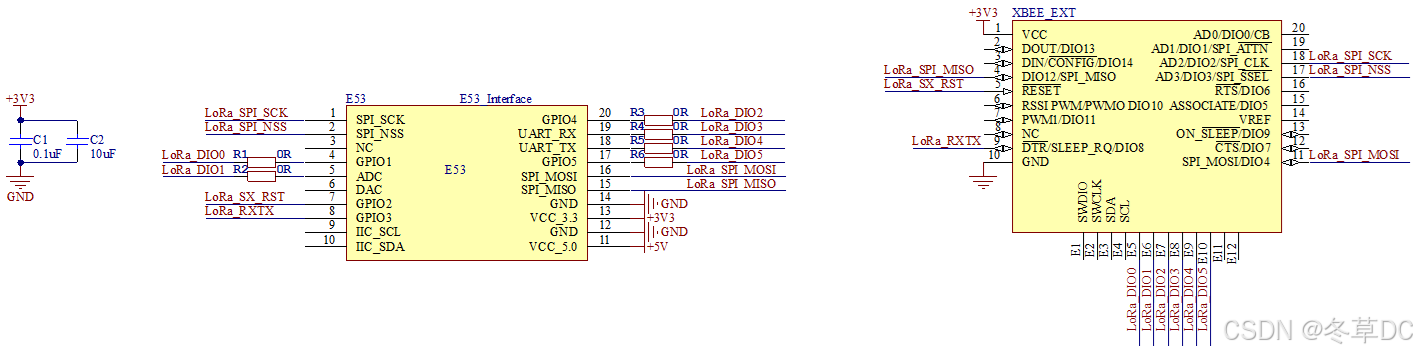

1.3.10 E53-LoRa接口电路
