LabVIEW 视觉 学习总结（1）

**

LabVIEW 视觉 学习总结（1）

**
最近因课题需要，将以前利用Halcon进行图像捕捉和处理的部分改由LabVIEW实现。由于之前仅简单使用过LabVIEW，且对视觉方面基础几乎为零，故过程颇为曲折，参考了NI官方文档、CSDN博客和百度等才最终完成。撰写博客一是对所做工作的总结，二是希望能够为和笔者一样的小白们提供参考资料。

如上所述，由于非科班出生，若所述有误，欢迎交流指正。

一、 LabVIEW控制相机

使用相机为大恒水晶系列CMOS工业相机（MER-500-14GM），Halcon控制相机很简单，“助手>>打开新的Imaage Acquisition”,然后选择相应的接口即可。而LabVIEW控制相机有两个方法，一是DirectX或DLL方式，笔者最先想到的即是此方法，联系大恒售后要到了DLL例程，但无奈能力有限，例程也无法运行，大恒售后回复他们也不用LabVIEW开发，只能帮忙问一下，结果不了了之。只能采用第二种方法是利用NI提供的视觉采集和开发模块。

1.准备工作：安装NI视觉采集软件和视觉开发模块

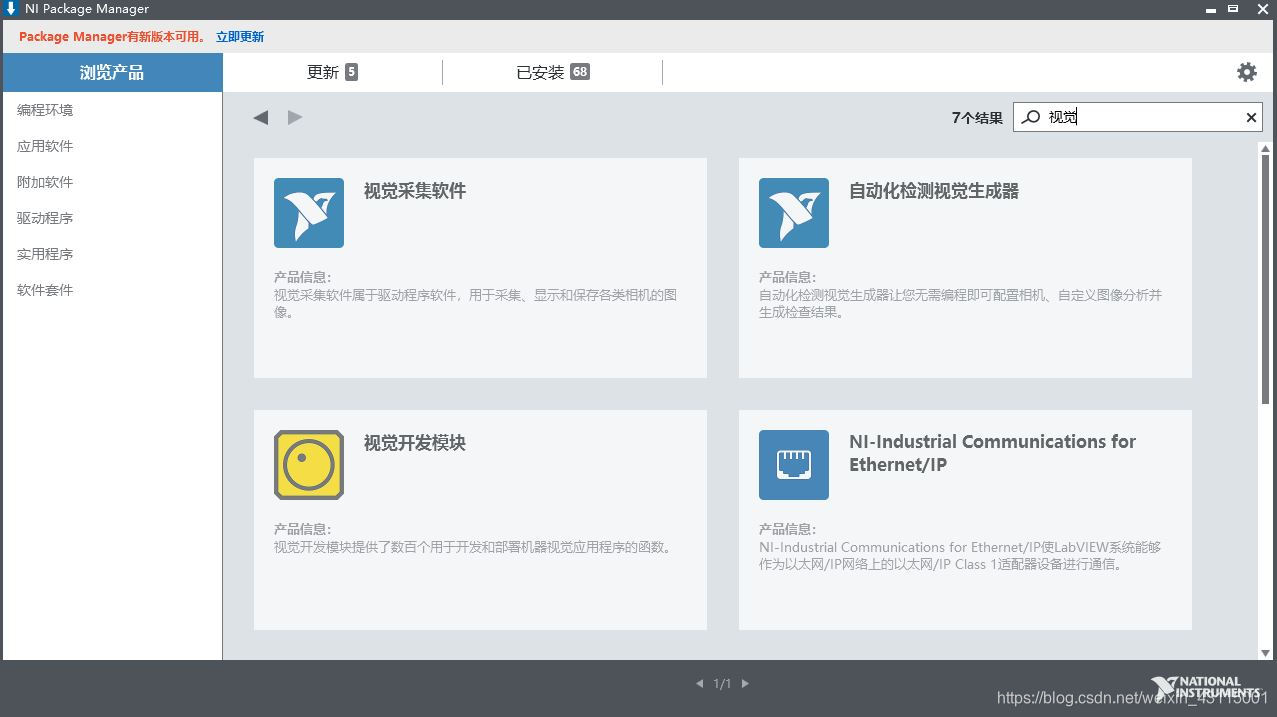

新版本LabVIEW安装没有任何困难，以LabVIEW2019为例，直接开始菜单打开“NI Package Manger”，搜索视觉采集软件和视觉开发模块，安装即可。（需破解或购买正版）

旧版本LabVIEW安装较麻烦，自己笔记本用的2019，实验室工控机用的2014版，在安装时务必注意版本要对应，以LabVIEW2014为例，下载并安装VISION_2014_F1.exe和VAS_2014_08_F1，后者官网可以找到（注意2014年有8月和2月两个版本，我先装了2月的，没用，卸载了又装了8月的），前者找起来比较困难，感谢广大网友提供
