【CANopen实战】如何实现PDO数据变化即刻发送（事件触发模式详解）

摘要：
在 CANopen 通讯开发中，我们经常遇到这样的需求：当 TPDO 映射的对象字典（OD）数值发生变化时，从站需要即刻发送该 PDO 数据。本文将结合 CiA301 标准，详细解析“事件触发（Event-driven）”模式的配置细节，并演示如何通过应用层代码（回调函数）实现这一功能。

1. 需求背景

默认情况下，PDO 可能被配置为同步（Sync）模式。但对于状态改变、报警等关键数据，我们需要它具有“实时性”，即：值变即发，无需等待 SYNC 帧。

这就涉及到了 PDO 的**传输类型（Transmission Type）**配置。

2. 理论基础：Transmission Type 选型

查阅 CiA301 标准或相关资料，我们可以看到 Sub-index 02 的定义如下表：

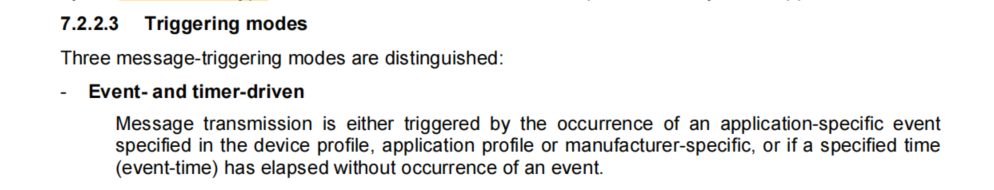

分析：根据功能需求，由于无需同步周期触发或远程帧触发，我们将研究重心放在‘事件驱动（Event-driven）’模式上。基于此，首先需要了解什么是事件触发。参阅CiA301的文档，7.2.2.3 Tiggering modes章节所述，协议将PDO的传输触发分为三大类：Event- and timer-driven（事件和定时器触发）、Remotely requested（远程帧触发）、Synchronously triggered（周期触发）。我们着重看Event- and timer-driven的解释：

在参考 CiA 相关协议文档时，并未发现“PDO 映射数值变化即自动触发传输”的直接定义。 换言之，仅配置 Transmission Type（传输类型）尚不足以实现该功能。

若需将对象字典（OD）的变化定义为触发事件，通常属于“用户设定”范畴，需要通过应用层代码配合实现。

深入理解 Event-driven：254 与 255 的区别

在 CANopen 协议中，254 与 255 均属于“事件驱动型（Event-driven）”，但其应用场景存在差异：

• 254（用户设定）： 触发逻辑完全由用户自行定义。传输行为仅受对象字典与应用程序控制，不受其他 CANopen 服务或报文的影响。

• 255（行业子协议）： 遵循特定行业标准（Device Profile）的设定。若相关 Profile 对 PDO 报文传输有特定约束，则需配置为 255；通用场景下，通常首选 254。

关键配置参数总结

在确定将 Transmission Type 设置为 254 后，需同步核查 PDO 的约束参数，以确保通信的稳定性。特别是在高频触发场景下，**抑制时间（Inhibit Time）**的设置对于防止总线拥塞至关重要。

至此，对象字典（OD）层面的配置已准备就绪。

4. 应用层代码实现

配置完 OD 后，我们需要在代码层面实现“监控数据变化”并“请求发送”的逻辑。

4.1 核心思路

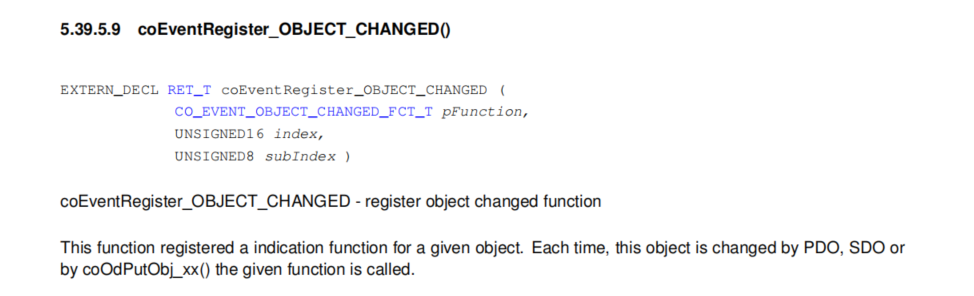

1. 注册一个 Object Dictionary Callback（对象字典回调函数）。

2. 监控目标对象（例如 0x2000:01）的写入操作。

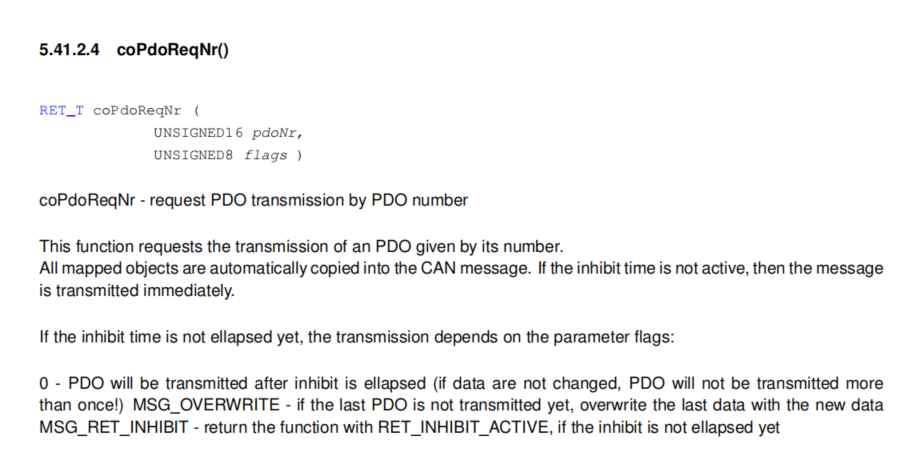

3. 当检测到值发生变化时，调用协议栈的发送函数（如 coPdoReqNr 或类似 API）。

4.2 代码示例

假设 TPDO 1 映射的值为 0x2000:01。

步骤一：预设回调函数
我们在初始化阶段注册回调，监控索引 2000，子索引 01 的变化：

步骤二：实现回调逻辑
在回调函数中，判断变化的对象，并手动触发 PDO 发送请求。

5. 测试验证

测试环境：

• TPDO 1 映射对象：0x2000:01

• 应用逻辑：在 Demo 中设置一个 5s 定时器，每隔 5 秒让 0x2000:01 自增。

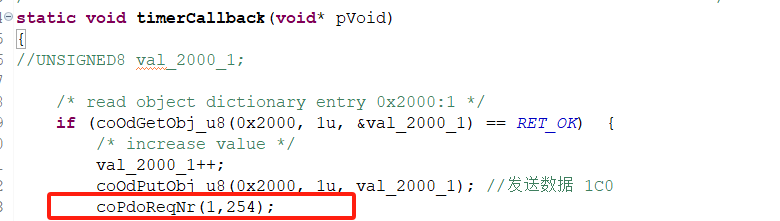

Demo 逻辑代码：

测试结果分析：

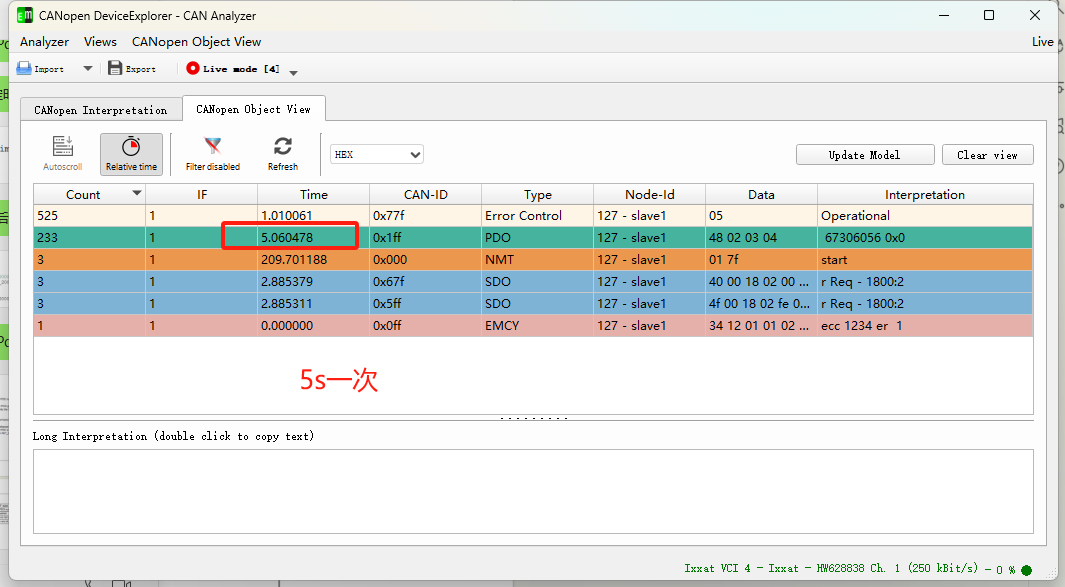

通过 CAN 分析仪抓包可以看到：

1. 当应用层逻辑修改 0x2000:01 的数值时，回调函数被触发。

2. coPdoReqNr(1) 被执行。

3. 总线上即刻观测到 TPDO 1 的报文发出，且数据已更新。

结论：
通过 Transmission Type = 254 配合 Inhibit Time 以及 应用层回调机制，我们成功实现了 CANopen PDO 的事件驱动发送功能。
