EtherCAT 从站老掉线？详解主站三种寻址方式的底层逻辑（附 FMMU 映射技巧）

引言：

在进行 EtherCAT 工业总线开发时，很多工程师会遇到从站配置失败或过程数据无法同步的问题。这通常与主站的寻址机制有关。本文通过 FAQ 形式，带大家快速梳理 EtherCAT 主站（如德国 Acontis 的 EC-Master）在不同阶段采用的寻址逻辑。

FAQ 1：为什么启动阶段必须用“自增量寻址”？

Q： 我还没给从站分配地址，主站是怎么识别它们的？

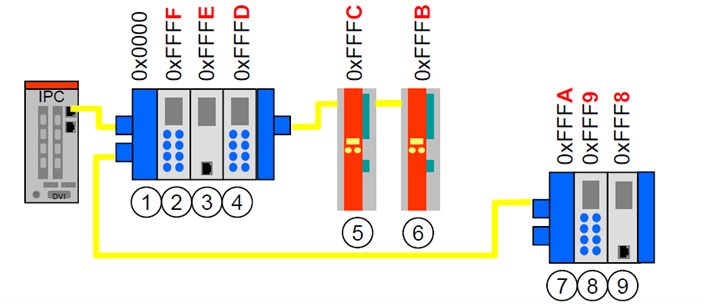

A： 这就是自增量寻址（Auto-Increment Addressing）的作用。它的核心逻辑是“地理位置决定论”：

• 机制： 每个从站根据在链路中的先后顺序，识别地址为 0 的子报文。处理完后，报文地址加 1 传给下一个。

• 用途： 仅用于启动阶段。主站像“点名”一样，通过物理拓扑结构扫描并识别所有硬件信息。

• 注意： 如果你的线缆接错了进出港（In/Out），自增量寻址就会出错，导致主站找不到从站。

FAQ 2：SDO 通信时，为什么要切换到“固定地址寻址”？

Q： 既然已经识别了从站，为什么还要额外分配一个 16 位的固定地址？

A： 自增量寻址太依赖物理顺序。如果网络中某个节点掉线，后面的物理顺序就全乱了。

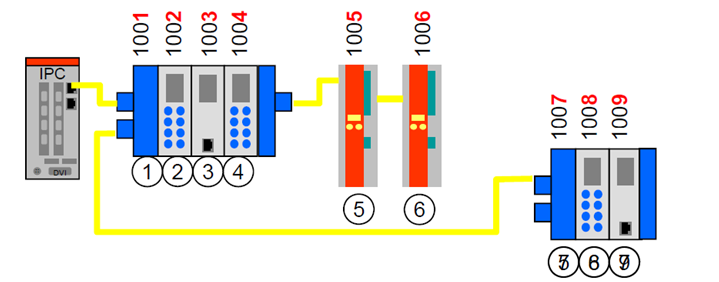

• 固定地址寻址（Fixed Station Addressing）： 在扫描完成后分配，与物理位置解耦。

• 用途： 主要用于邮箱通信（Mailbox），比如通过 SDO 读取参数。无论拓扑如何变化，主站都能通过固定 ID 准确找到特定的从站进行大数据量交换。

FAQ 3：逻辑寻址是如何实现“百轴同步”的？

Q： 面对几十个从站，主站一个个寻址效率太低，有没有更快的办法？

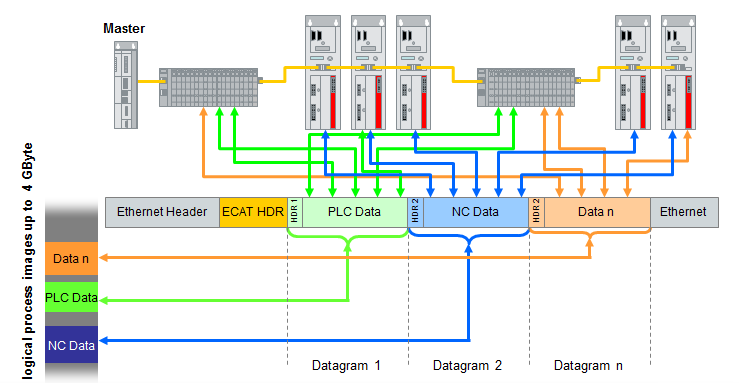

A： 答案是逻辑寻址（Logical Addressing）。这是 EtherCAT 性能的天花板：

• 核心： 引入了 FMMU（现场总线存储管理单元）。

• 原理： 它将所有从站的物理内存映射到一个 4GB 的虚拟逻辑空间中。

• 效果： 主站只需要发送一个报文，就像在操作本地内存一样，一次性读写所有从站的过程数据（PDO）。这极大减轻了 CPU 负担，是实现微秒级同步周期的关键。

总结：不同寻址方式的应用场景对比
