mricroGL绘图

一、运行方式

打开mricroGL ，从工具栏上方 Scripting/New 进入，Win+R 运行。

二、代码

1. mosaic: Create a series of 2D slices

import gl
gl.resetdefaults()
#open background image
gl.loadimage('spm152')
#open overlay: show positive regions
gl.overlayload('spmMotor')
#设置阈值，1代表图层，4 4代表最大值最小值
gl.minmax(1, 4, 4)
gl.opacity(1,50)
#open overlay: show negative regions
gl.overlayload('spmMotor')
gl.minmax(2, -4, -4)
gl.colorname (2,"3blue")
#不显示图像中为0的点
gl.zerointensityinvisible(1, 1)
#A代表Axial，L+ 代表叠加Label on，H、V 代表垂直、水平方向叠加程度，；代表换行，S代表Sagittal，X代表线条，R代表Render
gl.mosaic("A L H -0.2 V 0.2 -24 -16 16 40; 48 56 S X R 0");
#保存图像
#gl.savebmp('spmMotor.png')

Tips：Template/help 可查看所有可用指令

2. 常用指令

• gl.minmax(1, 4, 4)
  设置阈值，1代表图层，4 4代表最大值最小值
• gl.zerointensityinvisible(1, 1)
  不显示图像中为0的点
• gl.mosaic(“A L H -0.2 V 0.2 -24 -16 16 40; 48 56 S X R 0”)
  A代表Axial，L+ 代表Label on，H、V 代表垂直、水平方向叠加程度，；代表换行，S代表Sagittal，X代表线条，R代表Render

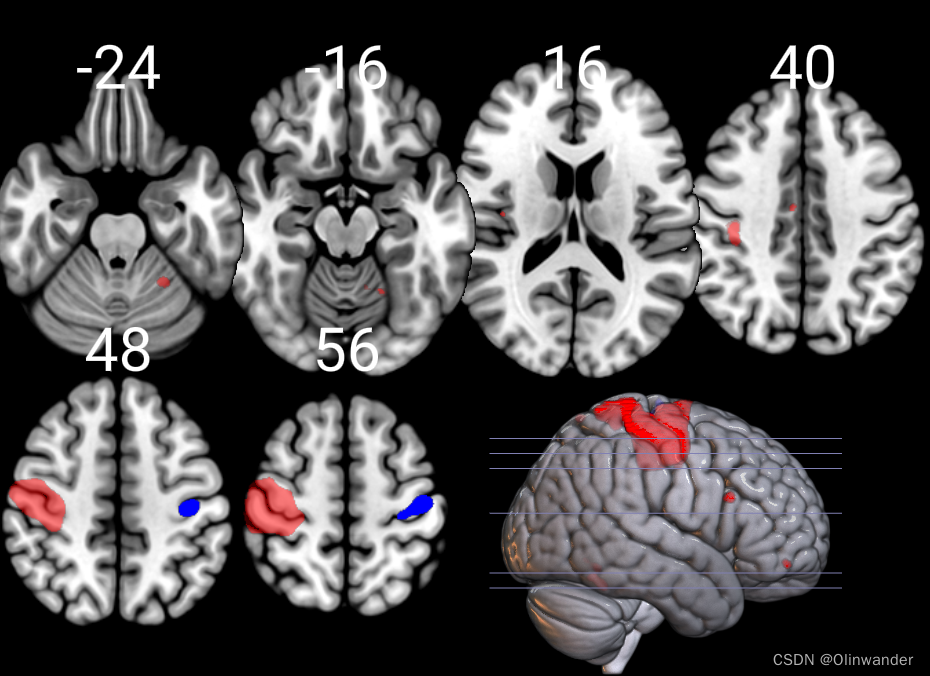

3. 示例图像
