在布局大电流时遇到一个问题：底层和顶层布局相同网络线路时，软件会保存后绘制的线路，从而删除先布局的线路。

查询后才知道这是软件为避免设计者布局短路问题而设计的

因此需要修改规则，为防止自己忘记，做个笔记记录一下。

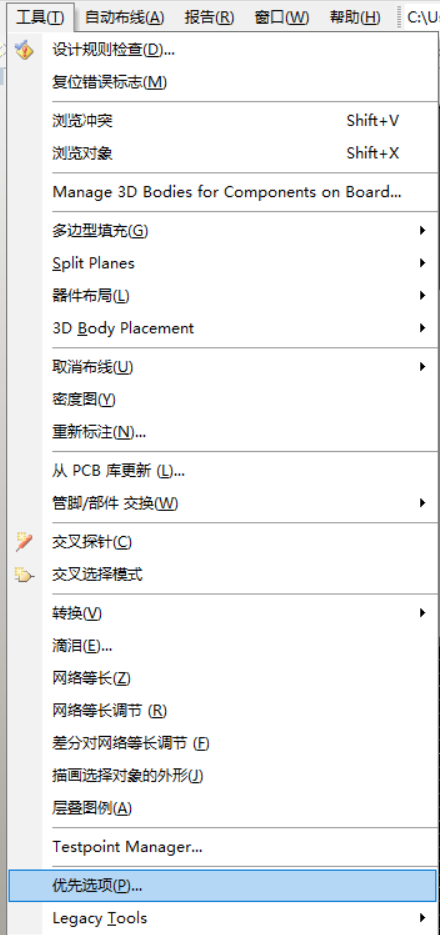

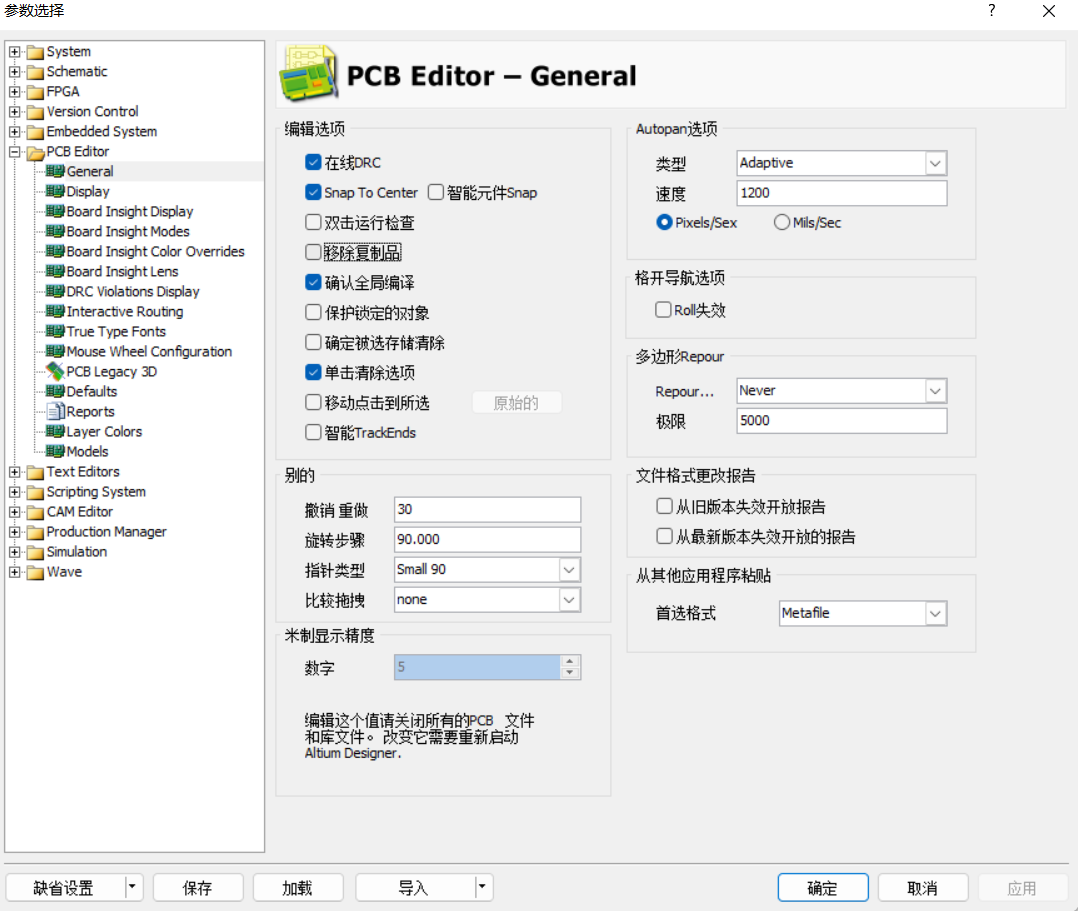

PCB Editor > General > 编辑选项 > 取消勾选“移除复制品”

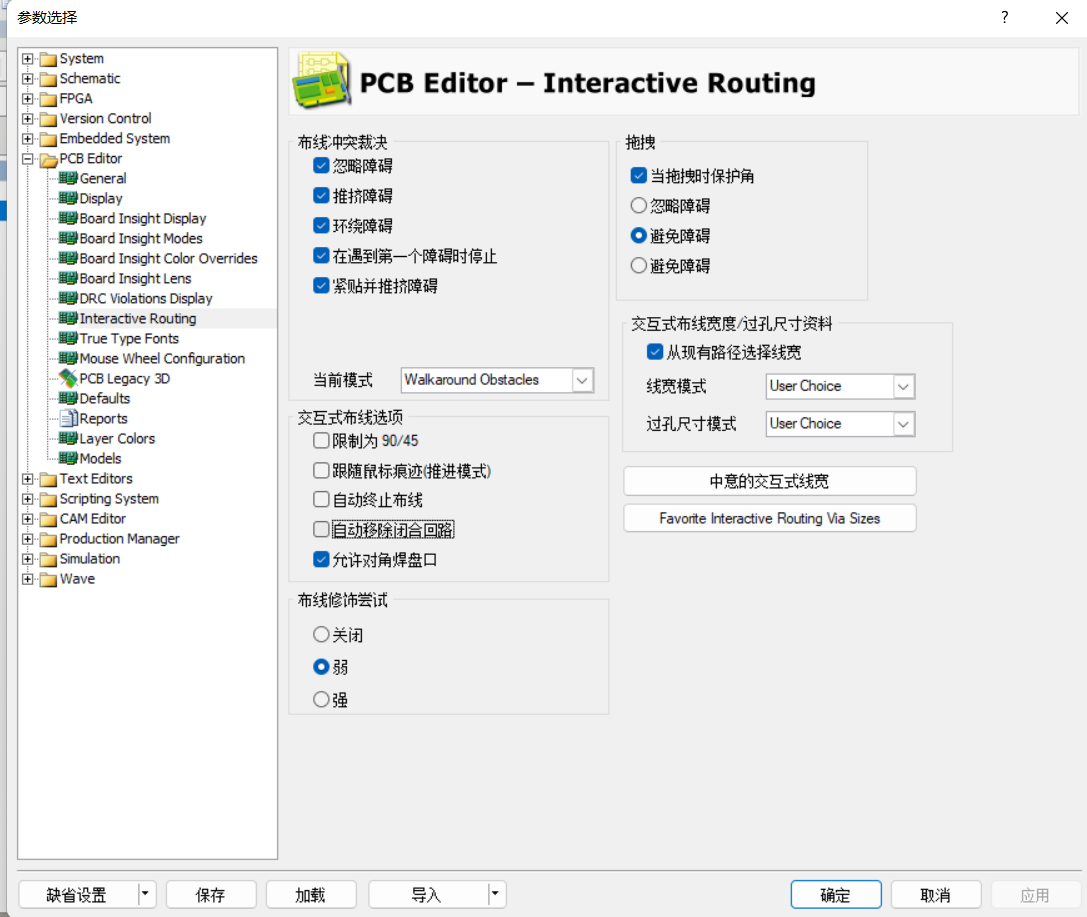

PCB Editor > Interactive Routing > 交互式布线选项 > 取消勾选“自动移除闭合回路”

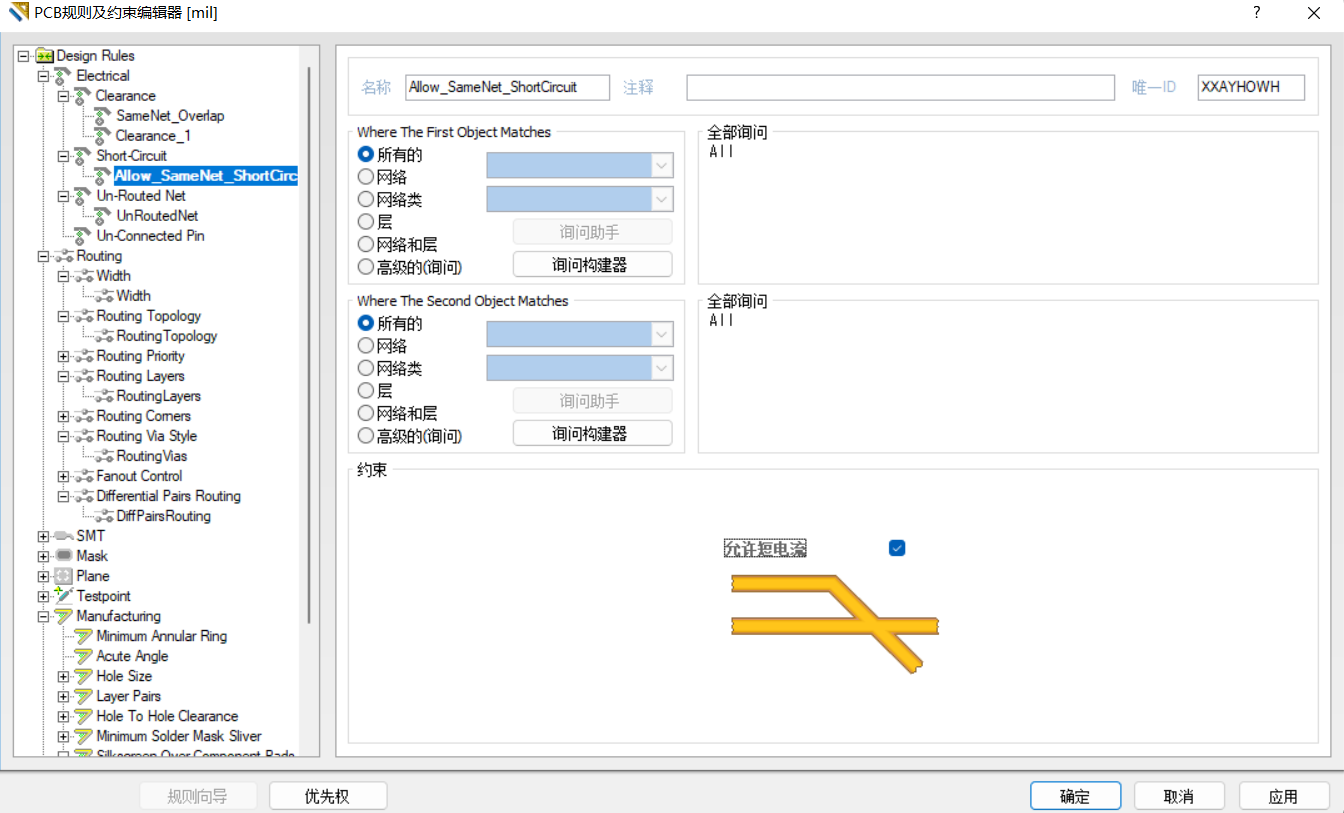

还有一个比较重要的问题，需要修改规则：允许短路

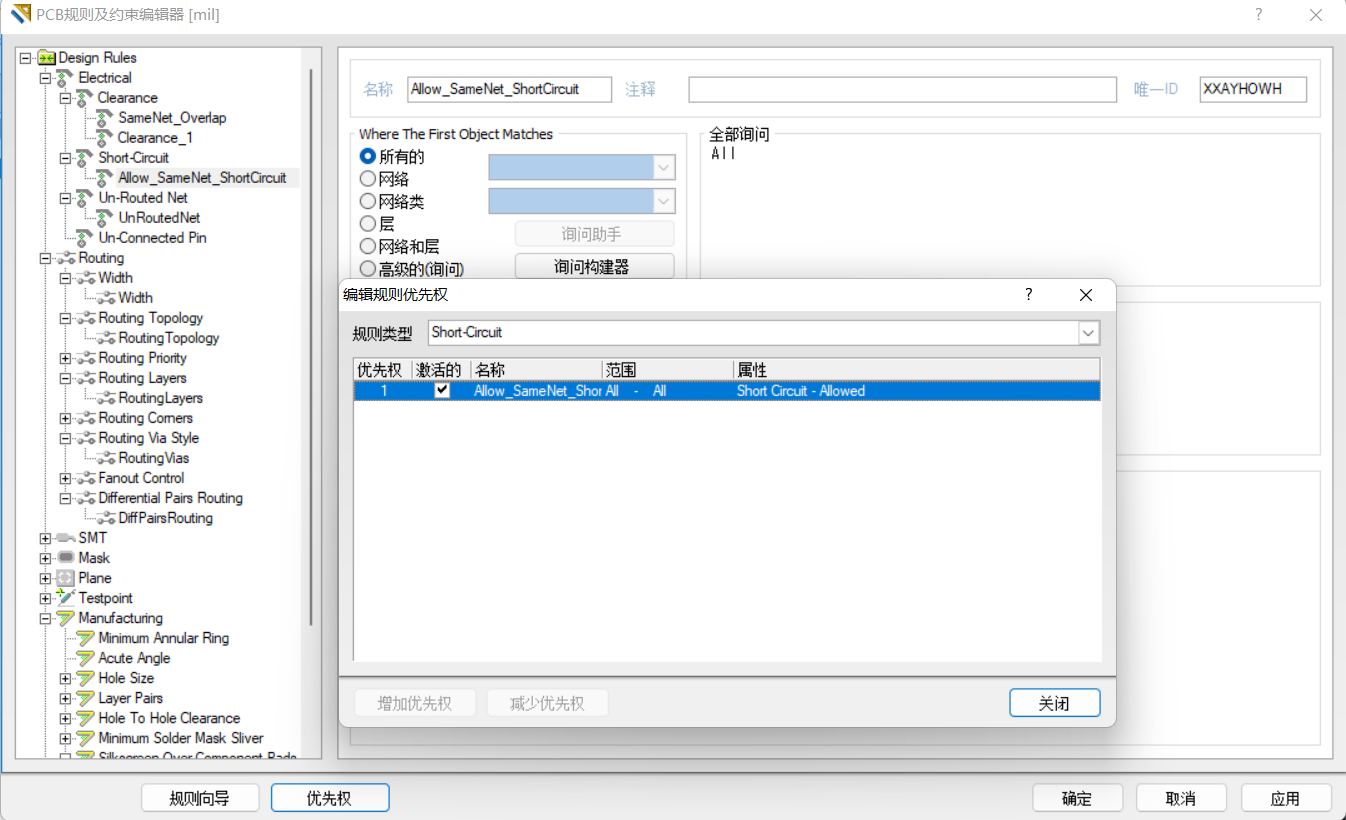

如果短路规则中还存在其他规则，那么这个规则需要提高优先级
