不知道大家有没有一个疑问，就是咱们的电脑明明是64位，却可以运行32位的程序，而32位的指令集和64位的指令集不光不同，就连寄存器也不同，反正我是一直有这个困惑的，直到这几天看了一篇博客http://blog.rewolf.pl/blog/?p=102，自己也学习了相关知识才弄懂个大概，接下来我从底层实现来讲解一下切换32位和64位内存空间的原理。在这篇文章中，我不仅会讲解内存空间的切换问题，还会讲解页表，全局描述表有关的问题，篇幅较长，还希望大家有耐心看完。

首先，我们需要知道的是，在CPU中有一组寄存器是专门控制处理器工作模式和内存管理的，就是CR系列的控制寄存器，在CR系列的寄存器中有一些“开关”是切换模式且必不可少的，所以我们首先介绍一下CR系列的寄存器。

CR系列寄存器

CR系列的寄存器有很多，我们着重讲解CR0，CR3，CR4这三个寄存器。我们都知道在32位和64位时寄存器的大小是不同的，但是对于这一组寄存器在64位时高32位保留，也只使用低32位的大小，所以我们只需要记忆低32位即可。

CR0

最主要的寄存器控制处理器工作模式和内存管理属性，大小为32位，类似于标志寄存器FLAGS，也是通过位bit来表述权限和性质的，我们以表格形式展开：

位 (Bit)	名称	作用
0	PE (Protection Enable)	=1 → 启用保护模式；=0 → 实模式
1	MP (Monitor Coprocessor)	控制 `WAIT/FWAIT` 与 TS 位的关系
2	EM (Emulation)	=1 → 禁用 x87 FPU 指令（模拟浮点）
3	TS (Task Switched)	控制任务切换时的 FPU 使用
4	ET (Extension Type)	387/287 协处理器标志（基本已废弃）
5	NE (Numeric Error)	控制 x87 FPU 错误报告机制（#MF 异常）
16	WP (Write Protect)	=1 → CPL=0 也要遵守页表写保护位
18	AM (Alignment Mask)	控制对齐检查（配合 EFLAGS.AC）
29	NW (Not Write-through)	=1 → 禁止写通缓存
30	CD (Cache Disable)	=1 → 禁用缓存（一般不用，性能极差）
31	PG (Paging)	=1 → 开启分页（必须配合 PE=1）

我们需要注意的几个位在此强调：

1.第16位：在内核中我们一般可以通过修改第16位为1来短暂开启全局写权限（CR0.WP=1），类似于VirtualProtect修改页面属性，当然也可以通过Mdl来实现，此处不赘述。

2.第0位和第31位：不要误会，此处的PG不是64位的Patch Guard，不要有压迫感^-^。我们都知道，从最初的Intel处理器开始，不同位数的处理器运行的模式都不同，从16位处理器开始的实模式，到32位开始的保护模式，再到64位的长模式，都有对应的指令集和寄存器。而CR0.PE就是切换实模式和保护模式的开关（当然我们肯定不会使用实模式）。对于CR0.PG，其实就是分页，按照固定的页面大小来对内存进行“分隔存储”，在64位必须要开启

在此处，我们给出对应的权限搭配所对应的模式：

PE=0, PG=0	实模式（16位）
PE=1, PG=0	保护模式（32位无分页）
PE=1, PG=1	分页保护模式（32位虚拟内存）
PE=1, PG=1, NE=1，CR4.PAE=1，EFER.LME=1	长模式（64位）

可以看出，64位的权限位是最多的，我们在后面都会一一讲到，此处先理解PE=1, PG=1即可

CR4

类似于CR0，也是通过位bit来表述权限和性质的，不同的是CR4是用来描述一些CPU扩展属性的，从386的时代还没有普遍使用，到486时代才开始大范围使用。我们以表格形式展开：

位 (Bit)	名称	作用
0	VME (Virtual-8086 Mode Extensions)	开启 V86 模式增强
1	PVI (Protected-mode Virtual Interrupts)	虚拟中断支持
2	TSD (Time Stamp Disable)	=1 → CPL≠0 时禁止执行 `RDTSC`
3	DE (Debugging Extensions)	控制调试寄存器特性
4	PSE (Page Size Extension)	支持 4MB 页（32 位），或大页（64 位）
5	PAE (Physical Address Extension)	支持 36 位物理地址 / PAE 页表模式（64 位模式必需）
6	MCE (Machine Check Enable)	启用机器检查异常 (#MC)
7	PGE (Page Global Enable)	开启全局页（TLB 不被刷新）
8	PCE (Performance-Monitoring Counter Enable)	控制 `RDPMC` 特权级
9	OSFXSR	操作系统支持 FXSAVE/FXRSTOR（SSE 上下文切换）
10	OSXMMEXCPT	操作系统支持 SSE 异常处理
11	UMIP	用户态禁止 SGDT/SLDT/SIDT/SMSW/STR 等指令
12	LA57	启用 57 位线性地址（5 级页表）
13	VMXE	启用 VMX（虚拟化，Intel VT-x）
14	SMXE	启用 SMX（安全模式扩展）
16	FSGSBASE	用户态允许读写 FS/GS 基址（`RDFSBASE/WRFSBASE`）
17	PCIDE	启用 PCID（进程上下文标识，加速 TLB）
18	OSXSAVE	操作系统支持 XSAVE/XRSTOR（AVX 上下文切换）
20	SMEP	Supervisor Mode Execution Prevention（内核禁止执行用户态代码）
21	SMAP	Supervisor Mode Access Prevention（内核禁止访问用户态数据，除非临时打开）
22	PKE	Protection Key Enable（内存保护键）

大家不要一看到这么多权限位就懵了，我们只挑选重要的东西进行记忆理解。

1. 第5位：在64位时，PAE必须设置为1，因为需要物理地址从 32 位（最大 4GB）扩展到 36 位（最大 64GB），否则我们的地址空间就不够使用了。需要注意的是，我们一旦开启该开关，页表的层级就会从2级增加到3级。

2.第12位：是否开启五级页表，也就是PML5，类似于句柄表，页表也是按照层级来存储的，如果大家对这一块不是很了解的话，我们下一期也可以重点讲一讲页表。

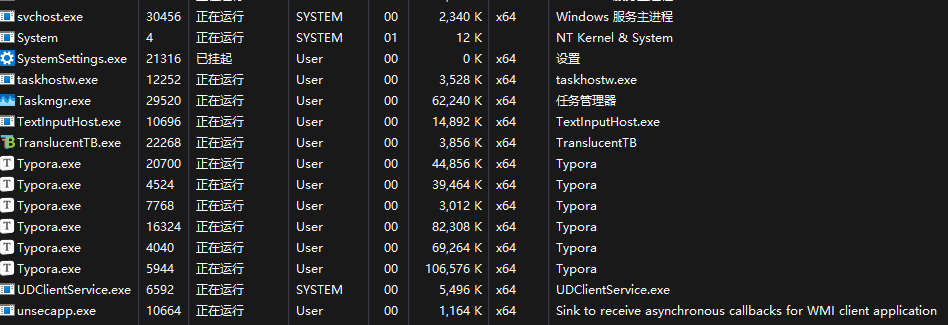

3.第17位：每一个进程在我们的任务管理器中都是有唯一标识的，也就是PID，我们只要一打开任务管理器就可以看到，如图：

第二列就是每个进程对应的PID，我们都知道一个进程运行起来是有自己的虚拟内存的，而有虚拟内存就应该有物理内存来存储，那么由虚拟内存->物理内存的映射就存储在我们的页表中。17位的标志就是是否要为进程创建PID（当然在现代的操作系统中都是默认打开的）

CR3

进程中十分重要的一个结构，存储着进程虚拟内存对应的物理内存地址，也就是顶层页表指针。不同于前两个寄存器，CR3寄存器是两个部分组成（64位开启了PCID）：

63                              12 11   0
+--------------------------------+------+
| PML4 Base Address              | PCID |           //PCID和页表基地址一一对应
+--------------------------------+------+

对于高51位，都用来存储页表的顶层指针（指向物理内存的映射），低12位用来存储PCID，也就是每个进程的PID。每一个进程都有自己独有的PID，和自己独有的物理内存，是一一对应的，但是如果我们修改了一个进程的页表指针，神奇的事情就出现了，我们进程中所作的修改居然可以应用到别的进程中，这就是内核中的一个函数KeAttachProcess，用于附加进程。这就是页表的魅力所在。

我们在前面已经给出了64位对应的权限位，到此处已经完成了CR0.PE=1,CR0. PG=1,CR0. NE=1，CR4.PAE=1的介绍，接下来就是最后一个EFER.LME=1的介绍

MSR寄存器

MSR寄存器是内核中十分重要的寄存器，存储着许多有用的信息，比如MSR就存储着内核函数调用的入口KiFastCall函数和KiSystemService函数的地址信息。我们要介绍的是0x80偏移处的地址：

ULONG_PTR v1= _readmsr(0x80)

获得该寄存器中的值，我们按图表讲解：

位 (Bit)	名称	作用
0	SCE (System Call Extensions)	支持 SYSCALL/SYSRET 指令
8	LME (Long Mode Enable)	启用长模式（64 位模式）
10	LMA (Long Mode Active)	CPU 实际处于长模式时由硬件自动置位
11	NXE (No-Execute Enable)	启用 NX 页（防止执行）
12	SVME	SVM 虚拟化扩展（AMD）

我们只关心LME和LMA：当我们想进入长模式时，就必须尝试修改LME为1，然后系统就根据其他寄存器中的值（CR0和CR4等，我们之前说的那些）判断有没有进入的条件，如果可以则进入，此时系统会自动将EFER.LME置值为1，我们也可以通过该标志来检查到底处于哪一种模式

那么说到现在，我们底层就已经说了大半了，但是我们只是修改了一些权限位，并没有进入到真正的内存中去理解，我们在接下来的GDT中全部托出

GDT和段选择子

GDT（Global Descriptor Table）：

全局描述符表，在操作系统启动时初始化一次，供整个系统共享，由多个条目构成，每一个条目占据8个字节，用来描述段寄存器的性质和基地址（内存中是按照段来划分区域的）

其实在之前还有一个表是LDT表，每个进程和线程有自己的局部LDT表起到类似于GDT的作用，但是现代操作系统几乎不使用LDT，大部分使用平坦段GDT+页表来管理内存

GDT存储的数据：

内核代码段（Kernel Code）
内核数据段（Kernel Data）
用户代码段（User Code）
用户数据段（User Data）
TSS（Task State Segment）

没看懂没有关系，我们在下面使用Windbg调试一遍

段选择子：

段选择子是一个索引指向GDT，真正决定段寄存器基地址和权限的还是GDT表中的数据

15        3 2 1 0
+-----------+---+
|   Index   |TI |RPL|
+-----------+---+
Index (13 位)：GDT表项索引
TI (1 位)：0
RPL (2 位)：请求特权级（0~3）

一个段选择子占据16位，高13位是GDT中的索引，低三位是标识符

！！！重点来了：32位和64位的CS段寄存器不同，这个就是我们切换32-64位的核心关键：

CS	描述	Index
0x23	用户态 32 位代码段（平坦段，32 位寄存器）	4
0x33	用户态 64 位代码段（平坦段，64 位寄存器）	6

在0x23指向的段描述符中，权限位是D/B = 1 （标志32位指令集）

在0x33指向的段描述符中，权限位是L = 1 （64 位指令集）

0x23=00000000^00100011             //后三位不看，仅看前13位，是4，则在GDT中的Index就是4
------------------|---
0x33=00000000^00110011             //后三位不看，仅看前13位,是6，则在GDT中的Index就是6

我们必须要切换CS才能完成内存空间的转化，当然此时可能有人问了：代码段转换了，我们的DS数据段寄存器不需要转换一下吗？

实际上：64位中CS，FS，GS是有效段寄存器（CS用于存储指令，FS和GS用于实现TLS），而其他的段寄存器机制基本都被CPU废除（DS/SS/ES的段基址都是0）

使用Windbg调试GDT表

我们首先查看GDT表的基地址

kd> r gdtr
gdtr = fffff800`00b95000

kd> dq fffff80000b95000
fffff800`00b95000  00000000`00000000 00000000`00000000           //第一行排除不看
fffff800`00b95010  00209b00`00000000 00cf9300`0000ffff           //从这里开始按照8字节是一个条目描述段地址
fffff800`00b95020  00cffb00`0000ffff 00cff300`0000ffff           //可以进行手动分析GDT的每一个条目
fffff800`00b95030  0020fb00`00000000 00000000`00000000
fffff800`00b95040  00008bb9`60800067 00000000`fffff800
fffff800`00b95050  ff40f3fe`00003c00 00000000`00000000
fffff800`00b95060  00cf9a00`0000ffff 00000000`00000000
fffff800`00b95070  00000000`00000000 00000000`00000000

我们不查看前16个字节，索引从第二行开始计数，按照每8个字节为一个条目开始记录信息，而这8个字节的结构体定义如下：

//8个字节对应的结构体
typedef struct _KGDTENTRY64 {
    USHORT LimitLow;        // 段界限低 16 位
    USHORT BaseLow;         // 段基址低 16 位
    UCHAR  BaseMiddle;      // 段基址中间 8 位
    UCHAR  Flags1;          // 访问标志（Access Byte）
    UCHAR  Flags2;          // 标志 + 高位段界限
    UCHAR  BaseHigh;        // 段基址高 8 位
    ULONG  BaseUpper;       // 段基址 32~63 位（只在 64 位）
    ULONG  MustBeZero;      // 保留，必须为 0
} KGDTENTRY64, *PKGDTENTRY64;

描述每一个段寄存器的起始位置和权限，真正的存储数据的地方。我们可以按照表格数据来挨个解码获得对应段寄存器的信息

此时，如果想完成32-64位的转换，就务必要实现CS段寄存器的转换

汇编实现32-64 Switch

如果前面都没有耐心看，没关系，我们直接跳到最后一步看代码，十分的简单：

32位我们只需要将0x33压入返回地址（rsp+4），然后使用远返回（retf指令，可以切换段寄存器的返回指令）直接返回到CS为0x23的段寄存器中，完成64->32位的切换

//进入32位的代码
X86_Start MACRO                      ;切换到32位模式的用户态代码
    LOCAL xx, rt                     ;声明临时标签
    call  $+5
    xx     equ$                      ;equ是伪指令，用于将后面的东西赋值给前面的东西（类似等于号）
    mov   dword ptr [rsp+ 4], 23h    ;修改返回地址
    add   dword ptr [rsp], rt - xx
    retf                             ;远返回，切换到32位代码段（和远跳转是一样的）
    rt:
ENDM

//进入64位的代码
X86_End MACRO              ;切换回64位的用户态代码
    db 6Ah, 33h            ; push  33h
    db 0E8h, 0, 0, 0, 0    ; call  $+5
    db 83h, 4, 24h, 5      ; add   dword ptr [esp], 5
    db 0CBh                ; retf
ENDM

返回64位直接使用十六进制编写代码，注释也是很详细，将0x23压入堆栈，然后远返回即可返回到64位对应的段寄存器中
