要想学习Windows文件系统的相关知识，PE文件一定是首当其冲的，在接下来的内容中，我会详细介绍PE文件的结构，和PE文件中最令人头疼的问题，也就是文件粒度和内存粒度的对齐问题。
一.PE文件是什么
PE文件，全称Portable Executable，是Windows文件系统下定义了文件在磁盘上的结构以及被Windows加载到内存中的方式，是Windows平台的核心文件格式之一。类似于其他的文件格式，比如常见的MP3，MP4和JPG等,PE文件也有后缀，常见是三种：.exe；.sys；.dll分别是可执行文件，内核驱动文件，动态链接库。这三者的结构都是类似的，当然在位数不同时，内部的结构也会发生一些变化。
二.推荐查看结构的软件
此处推荐一个用于查看PE文件结构的软件CFF explorer，由于PE文件的内部结构化对齐非常严密，可以使用该软件来查看PE文件的对应结构和16进制数据（而且还支持修改Patch）。直接在官网就可以下载到：点击进入官网 我们大致说一下使用方法：直接将对应的PE文件拖入该软件就可以对软件进行分析，通过不同的选项卡进入对应的模块查看

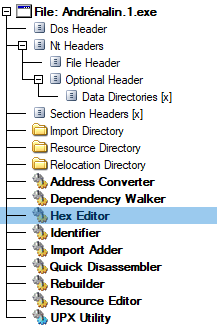

1. 这就是将文件拖入软件后的左侧栏，可以清晰的查看到对应的结构

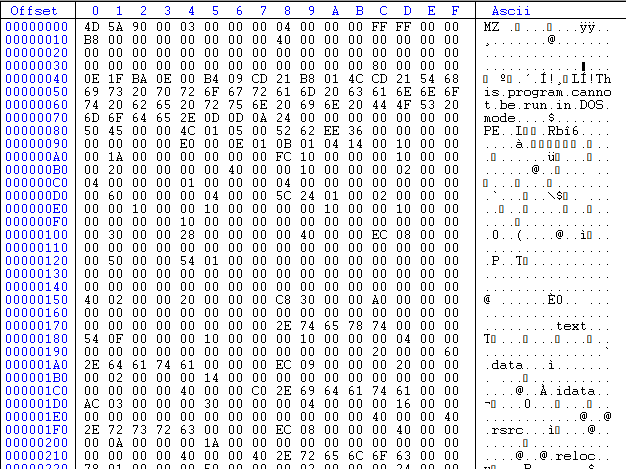

2. 这是以0为起点加上偏移后的整个16进制数据
三.PE文件
此处不过多赘述此软件的用法，如有兴趣可自行查阅相关资料。
三.PE文件的结构
现在我们进入学习的重点，PE文件的整个结构学习，让我们按照内存偏移从上到下来整理一遍。
手写一遍流程：[Dos头][Dos Stub][Nt头][节表][节]
①DOS头：64字节
typedef struct _IMAGE_DOS_HEADER { // DOS .EXE header
WORD e_magic; // 魔数，必须是 'MZ' = 0x5A4D
WORD e_cblp; // 最后一页的字节数（通常无关紧要）
WORD e_cp; // 文件页数（每页512字节）
WORD e_crlc; // 重定位项数量（.EXE中才用）
WORD e_cparhdr; // 头部大小（以16字节段为单位）
WORD e_minalloc; // 程序运行时所需最小额外段数
WORD e_maxalloc; // 程序运行时所需最大额外段数
WORD e_ss; // 初始堆栈段偏移（段地址）
WORD e_sp; // 初始堆栈指针
WORD e_csum; // 校验和（几乎总为 0）
WORD e_ip; // 初始指令指针
WORD e_cs; // 初始代码段（段地址）
WORD e_lfarlc; // 重定位表地址
WORD e_ovno; // 覆盖编号（用于覆盖加载）
WORD e_res[4]; // 保留
WORD e_oemid; // OEM ID
WORD e_oeminfo; // OEM 信息
WORD e_res2[10]; // 保留
LONG e_lfanew; // NT 头（PE 头）偏移地址
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;整个DOS头一般常看的有两个结构，分别是第一个和最后一个 即：e_magic和e_lfanew。第一个又被叫做魔数，用来辩别这是一个PE文件，永远是5A4D，转换过来就是MZ，一般分析PE文件都是先检查这个数。第二个是偏移，使用DOS头的基地址加上偏移就可以寻址到NT头，进行下一步的分析。
在DOS头之后有一段DOS Stub，基本没什么用可以忽略，占用几百字节左右。
②NT头：4+20+224/240=248/264字节
NT头包含了三个部分：签名；文件头；可选头。同时也是区分32位和64位的。
typedef struct _IMAGE_NT_HEADERS32 {
DWORD Signature; // "PE\0\0" (0x00004550) ---4字节
IMAGE_FILE_HEADER FileHeader; // 文件头 ---20字节（平台架构，节的数量，可选头数量）
IMAGE_OPTIONAL_HEADER32 OptionalHeader; // 可选头（实际上是必须的） ---224字节
} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;
typedef struct _IMAGE_NT_HEADERS64 {
DWORD Signature; // "PE\0\0" ---4字节
IMAGE_FILE_HEADER FileHeader; // 文件头 ---20字节
IMAGE_OPTIONAL_HEADER64 OptionalHeader; // 可选头（64位结构） ---240字节
} IMAGE_NT_HEADERS64, *PIMAGE_NT_HEADERS64;从结构体中可以看到，第一个成员Signature固定为PE\0\0永远占据4个字节不改变。第二成员为文件头，32位和64位结构一样，内部存储的信息为：
typedef struct _IMAGE_FILE_HEADER {
WORD Machine; //0x014c代表x86，0x8664代表64位平台（AMD）
WORD NumberOfSections; //文件中节的数量（.text,.data）
DWORD TimeDateStamp; //时间戳，生成文件的事件
DWORD PointerToSymbolTable; //
DWORD NumberOfSymbols; //
WORD SizeOfOptionalHeader; //可选头的大小（32位224，64位240）
WORD Characteristics; //文件属性（0x2代表exe，0x2000代表Dll，0x1000代表sys）
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;内部存储了节的数量，文件属性等结构。然后就是最重要的，也是区分32位和64位的可选头结构：
typedef struct _IMAGE_OPTIONAL_HEADER32 {
WORD Magic; // 0x10B表示32位
BYTE MajorLinkerVersion; // 链接器主版本号
BYTE MinorLinkerVersion; // 链接器次版本号
DWORD SizeOfCode; // 所有代码段大小
DWORD SizeOfInitializedData; // 初始化数据大小
DWORD SizeOfUninitializedData; // 未初始化数据大小
DWORD AddressOfEntryPoint; // 程序入口（RVA）
DWORD BaseOfCode; // 代码段RVA
DWORD BaseOfData; // 数据段RVA
DWORD ImageBase; // 映像默认加载地址（如 0x00400000）
DWORD SectionAlignment; // 内存中节对齐
DWORD FileAlignment; // 文件中节对齐
...
IMAGE_DATA_DIRECTORY DataDirectory[16]; // 数据目录数组（导入表、导出表等）
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;此处限于篇幅只放置32位的可选头结构，64位有些许变化，但是总体上差距不大。此处最重要的就是最后一个成员 IMAGE_DATA_DIRECTORY DataDirectory[16]即数据目录数组，该数组存储着16个重要的表结构的大小和RVA偏移（后面会说），我们先看这16个表分别是哪16个：
| 索引 | 名称 | 用途
| -- | ------------------------- | -------------- |
| 0 | Export Table | 导出表（DLL 导出函数）
| 1 | Import Table | 导入表（DLL 引入函数）
| 2 | Resource Table | 资源节（图标、菜单等）
| 3 | Exception Table | 异常处理信息
| 4 | Certificate Table | 签名证书
| 5 | Base Relocation Table | 重定位表
| 6 | Debug Directory | 调试信息
| 7 | Architecture | 保留（一般不用）
| 8 | GlobalPtr | 全局指针（保留）
| 9 | TLS Table | 线程局部存储
| 10 | Load Config Table | 加载配置表
| 11 | Bound Import | 绑定导入表
| 12 | IAT（Import Address Table） | 导入地址表
| 13 | Delay Import Descriptor | 延迟导入表
| 14 | CLR Runtime Header | .NET 运行头（托管程序）
| 15 | Reserved | 保留
typedef struct _IMAGE_DATA_DIRECTORY {
DWORD VirtualAddress; // 数据的RVA
DWORD Size; // 数据的大小
} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;一般分析PE文件，都会从这16个表开始分析数据，第一个是导出函数表，第二个是导入函数表等。每一个表是一个结构，存储着偏移和表的大小，并不存储真正的数据，真正的数据还在后面的节中
③Section头（节表）：描述PE文件中节的性质，40*n
也是一个数组，由多个IMAGE_SECTION_HEADER结构体组成的数组，每一个用于描述一个节。
typedef struct _IMAGE_SECTION_HEADER {
BYTE Name[8]; // 节名称（如 .text）
union {
DWORD PhysicalAddress;
DWORD VirtualSize;
} Misc;
DWORD VirtualAddress; // 加载到内存中的地址（RVA）
DWORD SizeOfRawData; // 节在文件中所占的大小（按文件对齐）
DWORD PointerToRawData; // 节在文件中的偏移
DWORD PointerToRelocations;
DWORD PointerToLinenumbers;
WORD NumberOfRelocations;
WORD NumberOfLinenumbers;
DWORD Characteristics; // 节属性（代码、数据、只读等）
} IMAGE_SECTION_HEADER;每一个结构体就对应了一个节的信息，包括偏移和大小等。
④节Section：存储着所有的数据（包括Data Directories的数据）
看一下基本的节都有哪些：
| 节名称 | 用途说明 | 通常包含的内容 | 偏移 |
|---|---|---|---|
.text | 代码段 | 编译后的程序机器码（函数、主程序、DLL 入口等） | 0x1000 |
.data | 数据段 | 已初始化的全局变量、静态变量 | 0x3000 |
.bss | 未初始化数据段（部分编译器使用） | 未初始化的全局变量（在内存中初始化为 0） | |
.rdata | 只读数据段 | 字符串常量、只读全局变量、导出/导入表等 | 0x2000 |
.idata | 导入表段（有时与 .rdata 合并） | Import Table, Import Address Table (IAT) | |
.edata | 导出表段（可选） | Export Table（DLL 的导出函数表） | |
.reloc | 重定位表段 | Address relocation information（重定位项） | |
.rsrc | 资源段 | 图标、菜单、对话框、版本信息等资源数据 | 0x4000 |
.tls | 线程局部存储段 | TLS 回调函数、初始化数据等 | |
.debug | 调试信息段 | 调试器使用的符号表、调试目录、源码路径等 | |
.CRT | C 运行库初始化段 | CRT 初始化/反初始化函数指针表 | |
.pdata | 异常处理表（64位） | 结构化异常处理（SEH）表 | |
.sdata | 小型数据段 | 小结构体或小全局变量 | |
.xdata | 异 |
文件在磁盘中时，每个节的大小是0x200（文件粒度），多的补0。文件被加载到虚拟内存后，每个节按照0x1000（内存粒度）对齐，多的补0。
四.PE文件的重要知识点
下面总结一下PE文件的一些需要注意的地方：
1.32位和64位有区别的位置：Nt头中的可选头数据大小不一样。注意Data Directories[16]的大小一样，节表的大小也一样
2.内存粒度和文件粒度有区别的位置：节表数据段之后，两者开始产生区别（从第一个节开始）
3.不论32位还是64位，偏移的存储都是DWORD四个字节
五.文件粒度和内存粒度
当我们在写程序需要使用别的dll中的导出函数时，就会使用LoadLibrary函数将对应的dll模块导入到我们程序的进程虚拟空间中来，此时，该PE文件就会发生膨胀（从磁盘加载到内存中）：从节表之后发生节的膨胀，开始的DOS，NT和节表头按照原来位置不改变直接加载到进程虚拟空间中。由于DOS头大小＋NT头大小+节表的大小一般都不超过0x1000，所以加载后直接按照0x1000对齐，第一个节一般偏移就是0x1000开头
OptionalHeader.SectionAlignment //内存粒度对齐，一般是0x1000
OptionalHeader.FileAlignment //文件粒度对齐，一般是0x200当然我们可以直接从结构中读取处对应的粒度大小。区分完文件粒度和内存粒度后，我们再区分一对概念：FOA（文件偏移）和RVA（内存偏移），结合文件粒度和内存粒度来理解，就是FOA是在磁盘中使用的偏移，RVA是加载到内存中后使用的偏移。PE文件已经加载好了两套不同的偏移，都存储在对应的结构中：
IMAGE_SECTION_HEADER.VirtualAddress //节在文件中的起始地址（RVA空间）
IMAGE_SECTION_HEADER.PointerToRawData //节在文件中的起始地址（FOA空间）
IMAGE_SECTION_HEADER.SizeOfRawData //节在文件中实际占用大小（FileAlignment对齐）
IMAGE_SECTION_HEADER.Misc.VirtualSize //节在内存中实际占用大小（SectionAlignment 对齐）可以通过上面的数据，来完成文件偏移向内存偏移的转化。
六.偏移问题(FOA->RVA)
其实非常简单，本质上就是两套偏移的转化，就是一个公式：
RVA = FOA - PointerToRawData + VirtualAddress
VA = ImageBase + RVA
//FOA是文件中的偏移
//PointerToRawData是节在文件中的偏移
//VirtualAddress是节在内存中的起始RVA因为文件偏移和内存偏移：节头位置和节内数据位置的相对值是不会改变的：

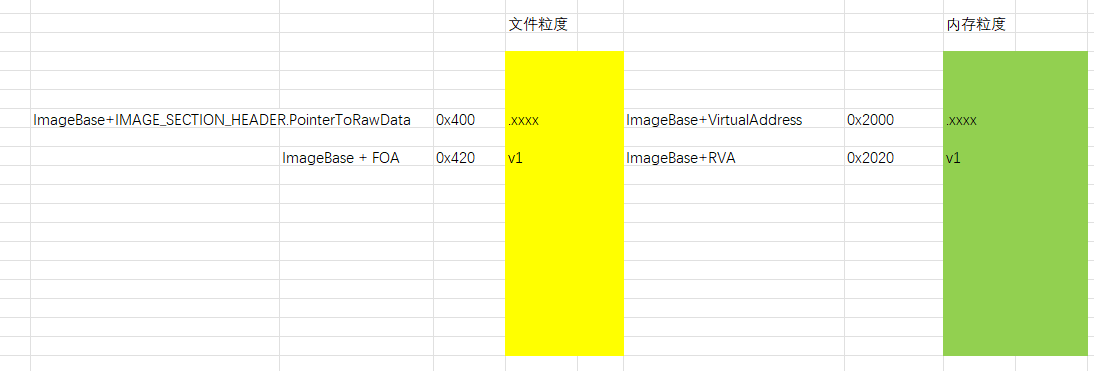

如图，在.xxxx的节中有一个数据叫v1，而不论是在内存粒度对齐下还是文件粒度对齐下，v1和节头的位置都只差了0x20偏移。所以上面的公式就不难理解了。
七.总结
PE文件的内容还有很多，我们只是说了一个大概的结构，内部还有很多的细节问题我们放在下一期再说，我们下一期说导出表的结构和GetProcAddress的内部实现原理。
