创龙科技SOM-TLZ7x-S核心板采用Xilinx Zynq-7000系列，集成双核ARM Cortex-A9和Artix-7 FPGA，适用于测试测量、运动控制等领域。该板提供丰富接口，支持二次开发，包含详尽的开发资料和多种开发案例，如Linux、FreeRTOS等，适用于异构多核SoC通信和实时中断响应应用。

核心板简介

创龙科技SOM-TLZ7x-S是一款基于Xilinx Zynq-7000系列XC7Z010/XC7Z020高性能低功耗处理器设计的异构多核SoC工业级核心板，处理器集成PS端双核ARM Cortex-A9 + PL端Artix-7架构28nm可编程逻辑资源。核心板内部集成USB PHY芯片，通过邮票孔连接方式引出千兆网口、USB、CAN、UART等通信接口，可通过PS端加载PL端程序，且PS端和PL端可独立开发。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。

用户使用核心板进行二次开发时，仅需专注上层运用，降低了开发难度和时间成本，可快速进行产品方案评估与技术预研。

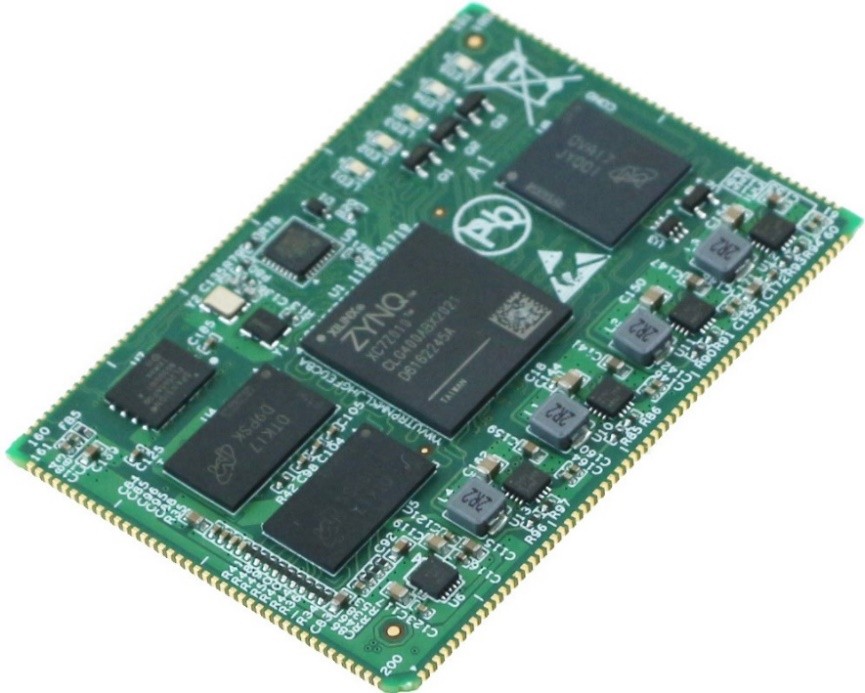

图 1 核心板正面图

图 2 核心板背面图

图 3
