创龙科技Zynq-7010/20工业开发板（双核ARM Cortex-A9+A7）-性能及参数资料

最新推荐文章于 2026-05-03 18:12:26 发布
原创 最新推荐文章于 2026-05-03 18:12:26 发布 · 置顶 · 2.6k 阅读 · 7
标签
#arm #嵌入式硬件 #驱动开发 #fpga开发 #单片机
本文介绍了创龙科技的TLZ7x-EasyEVM-S评估板，该板基于Xilinx Zynq-7000系列，集成双核ARM Cortex-A9和Artix-7 FPGA，适用于测试测量、运动控制等多个领域。文章详细列出了硬件和软件参数，并提供了丰富的开发资料和应用案例，包括Linux、FreeRTOS等不同系统的开发示例。

评估板简介

创龙科技TLZ7x-EasyEVM-S是一款基于Xilinx Zynq-7000系列XC7Z010/XC7Z020高性能低功耗处理器设计的异构多核SoC评估板，处理器集成PS端双核ARM Cortex-A9 + PL端Artix-7架构28nm可编程逻辑资源，评估板由核心板和评估底板组成。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。

评估板接口资源丰富，引出千兆网口、双路CAMERA、USB、Micro SD、CAN、UART等接口，支持LCD显示拓展及Qt图形界面开发，方便用户快速进行产品方案评估与技术预研。

文末福利小彩蛋，千万别错过！

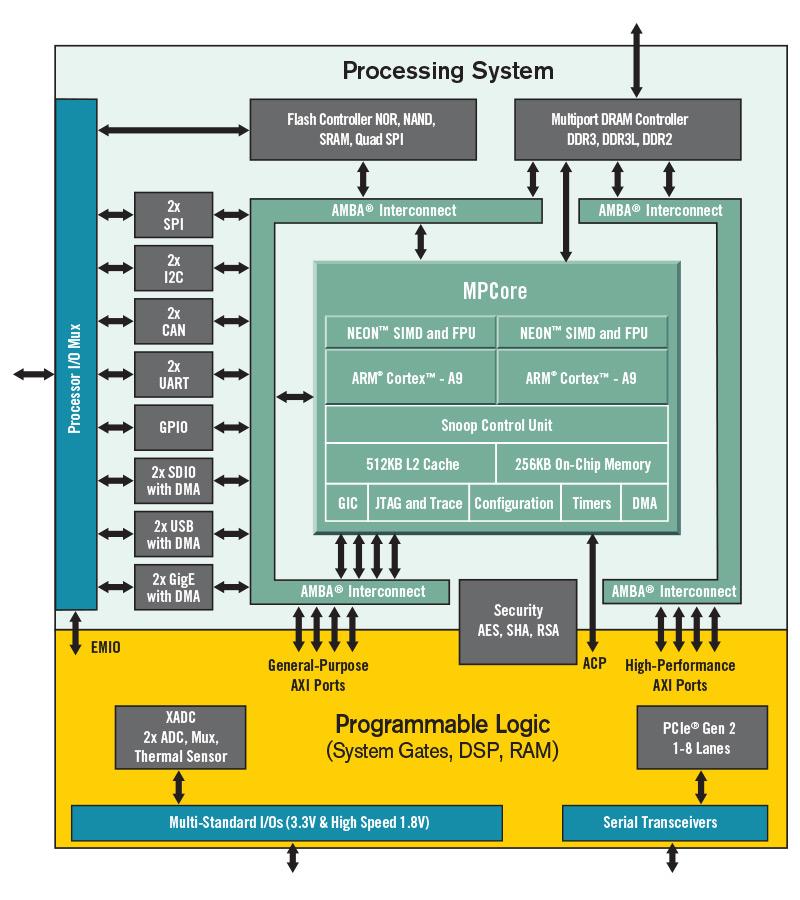

图 1 Xilinx Zynq-7000处理器功能框图

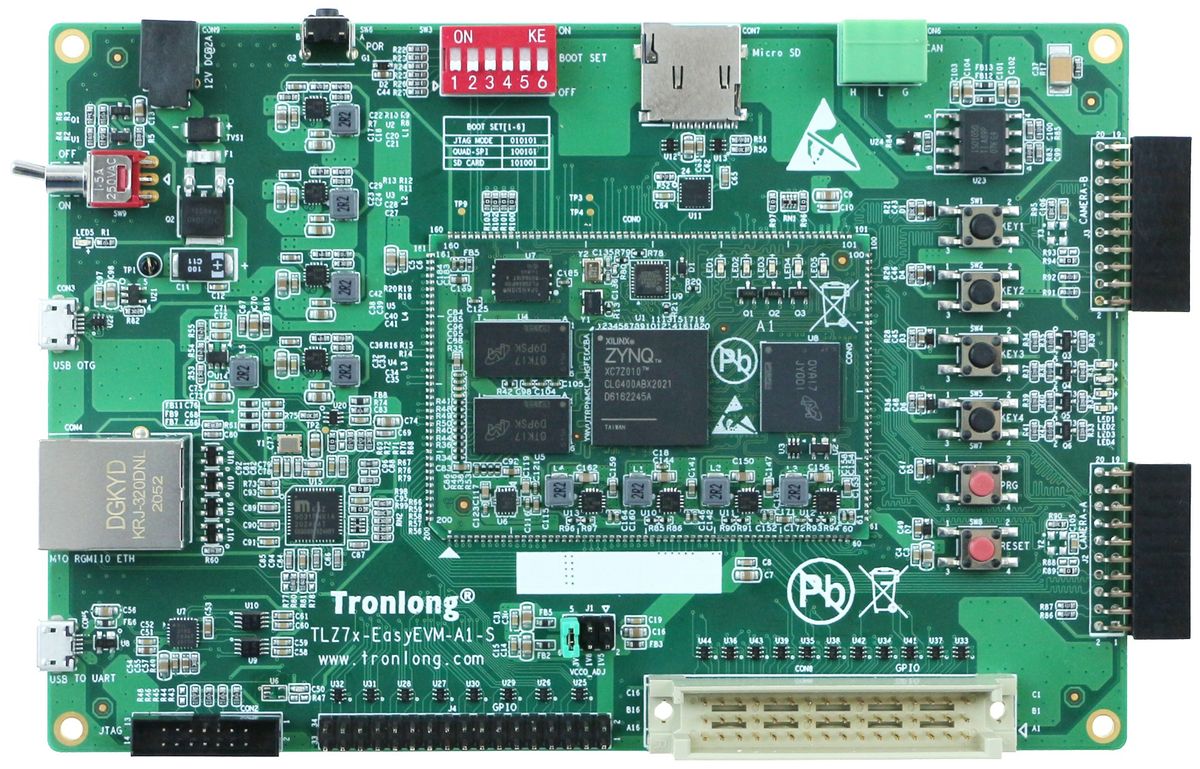

图 2 评估板正面图
