本文详细介绍如何使用C++MFC与三菱PLC建立连接，并通过实例演示了连接测试、获取及设置PLC端口值的完整过程。
本篇文章讲述的是使用C++ mfc与三菱plc成功建立连接，并在程序中实现与PLC的数据交换。
1.建立连接
三菱公司提供了三菱PLC和上位机的通讯辅助软件：MX Component
1. 下载并安装MX Component软件：网上搜索MX Component下载安装即可，此处不做详细描述；
2. 安装完成后打开Communication Setup Utility，软件图标如图所示：（注意，打开软件时请以管理员身份运行，否则设置完测试连接时会出现权限不够的提示）
3. 点击Wizard向导，随着向导进行连接相关配置；

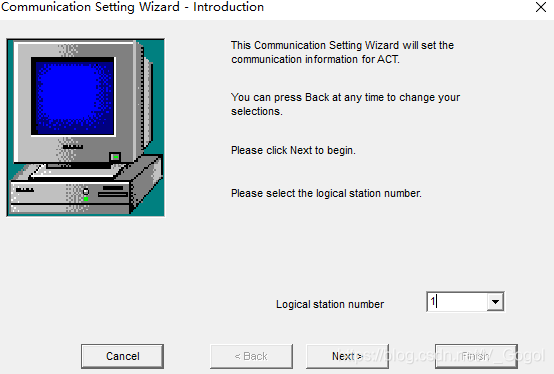

4.逻辑站点号随便填一个数字即可，后面可以在总览中看到这个（但请注意，如果使用的utl方式，这个会在程序中使用）：
然后点击next到下一步。

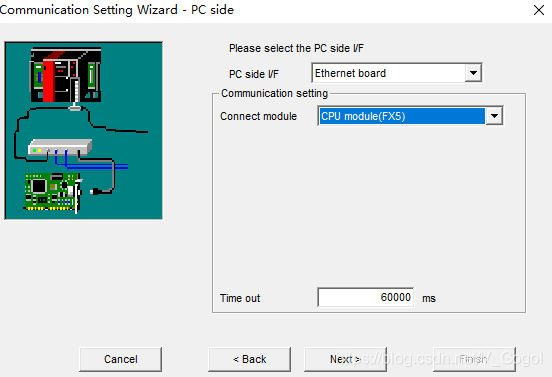

5.这一步选择连接方式和连接的PLC种类，以及设置连接超时时间。此处我用的是以太网连接方式，连接的是三菱FX5U PLC，设置如下图：
设置完成后点next进行到下一步。

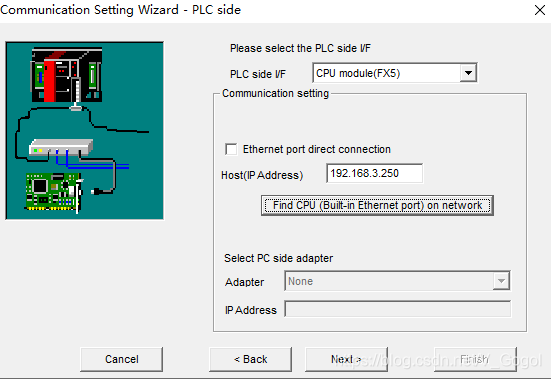

6.这一步是输入PLC的IP地址

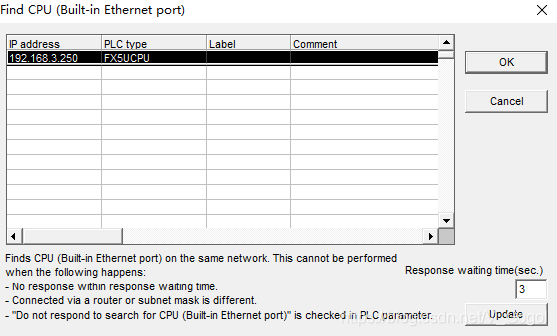

可点击
按钮，它会自动查找当前与电脑连接的设备
完成后进行下一步
7.此处一般用默认即可，不需要更改，直接进入下一步；
