默认路由的配置

Router（config）# ip route 0.0.0.0 0.0.0.0 address

它的IP地址为 0.0.0.0 可以查找访问任意IP地址段
可对末端网络设置默认路由

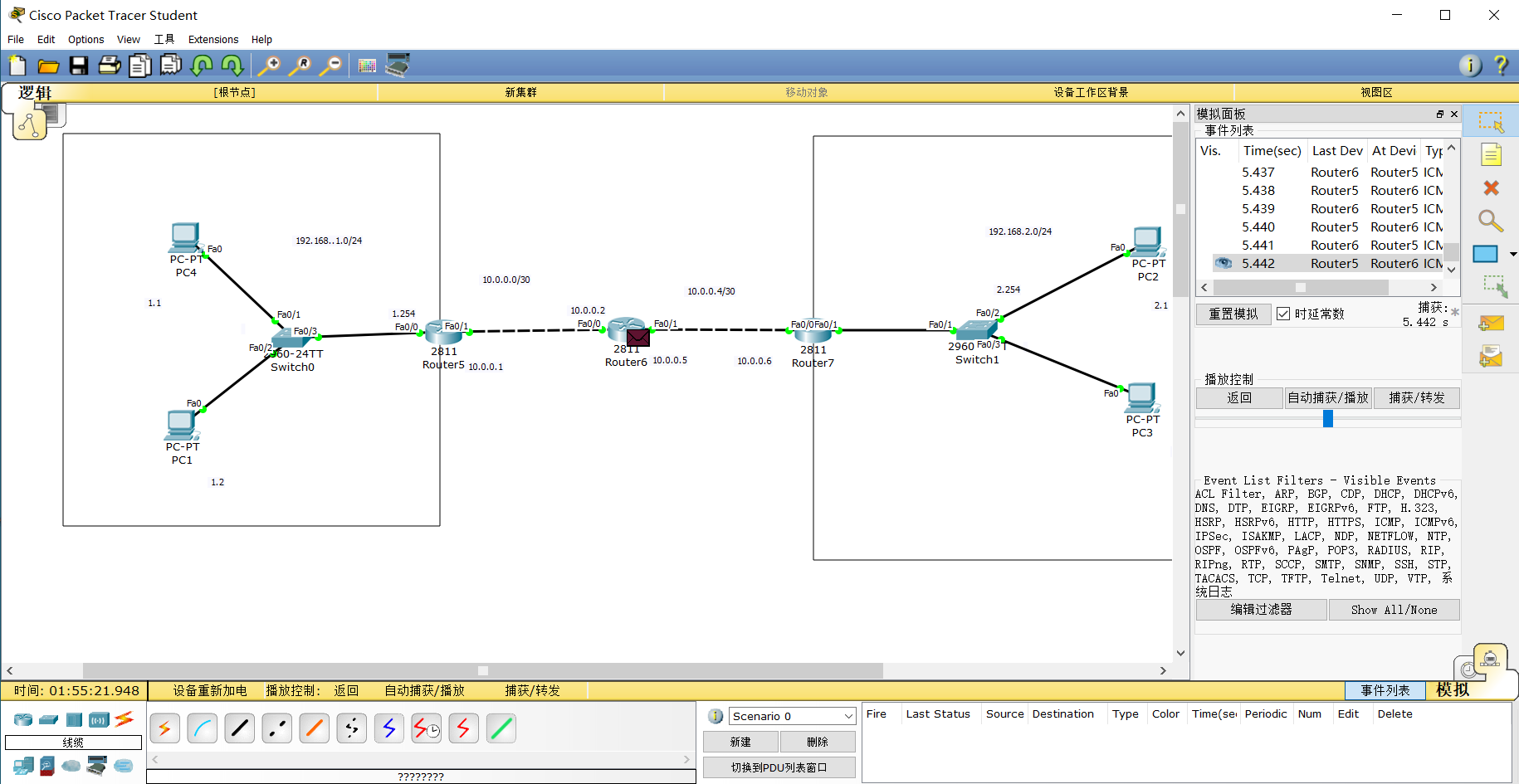

在上图中的192.168.1.0与192.168.2.0两个地址段的末端网络设置默认路由，配好IP地址，与路由器设置后即可通信。

不可在非末端网络位置设置默认路由，否则在ping未知IP时会发生路由回路，出现“踢皮球的现象”。

虚拟局域网VLAN

1、VLAN概述

交换机的广播带来的问题
    过大的广播域，造成了带宽的浪费；
    过大的mac地址表，造成转发效率低下；
    存在安全隐患，不好管理
分割广播域
   物理分割：使用路由器进行分割
   逻辑分割： 对交换机使用VLAN设置，每一个VLAN都是一个独立广播域
VLAN的优势
  控制广播
  增强网络安全性
  简化网络管理

2、VLAN的种类

静态VLAN
基于端口划分静态VLAN，连接到交换机某个接口的主机始终属于一个vlan
动态VLAN
基于MAC地址划分动态VLAN，不管主机移动到哪个端口，都属于一个vlan
VMPS（Vlan Management Policy Server ）
VLAN的范围
VLAN ID范围
范围
用途
0，4095
保留
仅限系统使用用户不能查看和使用这些VLAN
1正常
Cisco默认VLAN用户能够使用该VLAN，但不能删除它
2-1001正常
用于以太网的VLAN用户可以创建、使用和删除这些VLAN
1002-1005正常
用于FDDI和令牌环的Cisco默认VLAN用户不能删除这些VLAN
1006-1024保留
仅限系统使用用户不能查看和使用这些VLAN
1024-4094扩展
仅用于以太网VLAN

3、静态VLAN的配置

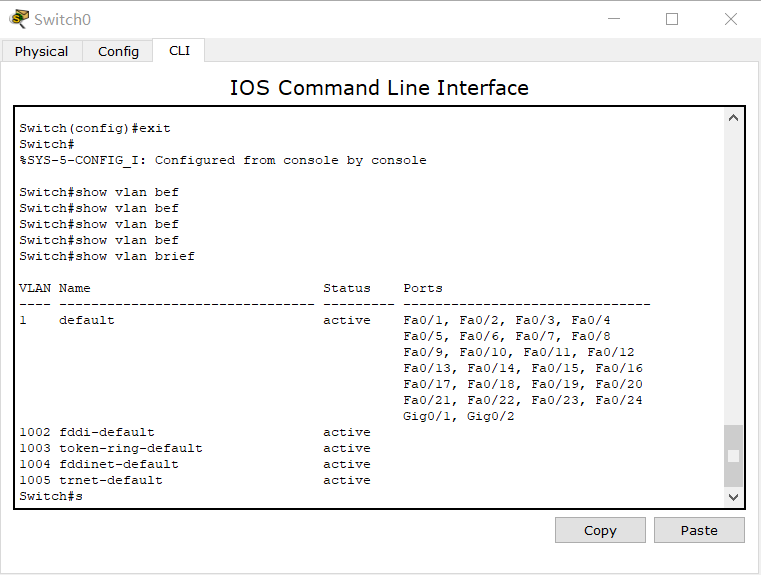

查看所有VLAN的摘要信息

在特权模式下输入 show vlan brief

配置静态VLAN的步骤
创建VLAN
将交换机的端口加入到相应的VLAN中
验证VLAN的配置
创建VLAN有两种方法

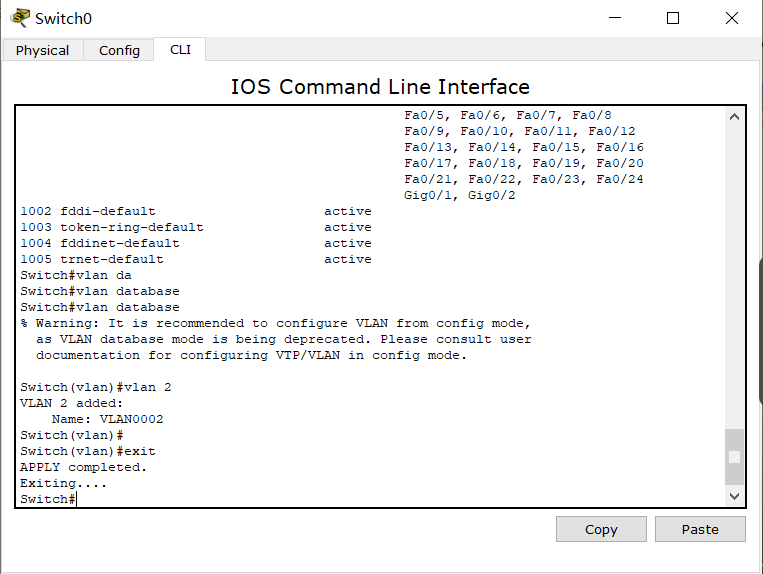

VLAN数据库配置模式
Switch#vlan database
Switch(vlan)#vlan vlan-id [name vlan-name]
Switch(vlan)#exit 退出后会自动保存

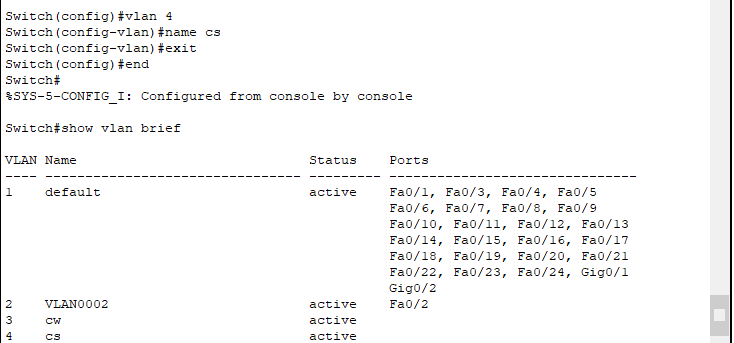

全局配置模式
Switch(config)#vlan vlan-id
Switch(config-vlan)#name vlan-name
删除VLAN

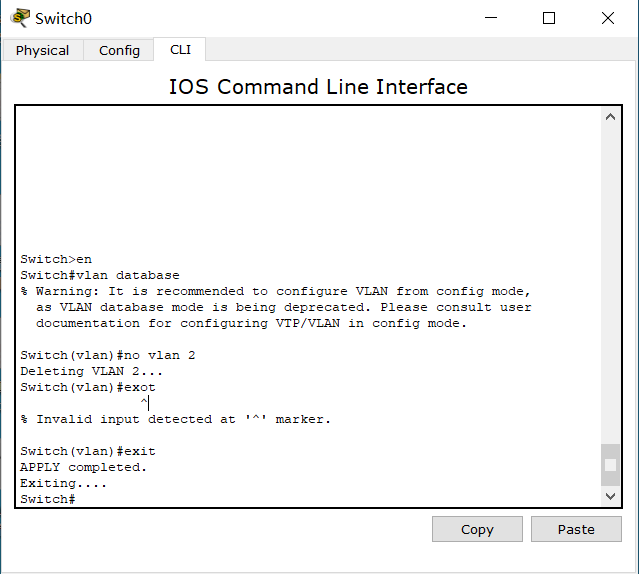

VLAN数据库中删除VLAN
Switch# vlan database
Switch(vlan)# no vlan 20
Deleting VLAN 20...
Switch(vlan)#exit
APPLY completed.
Exiting....

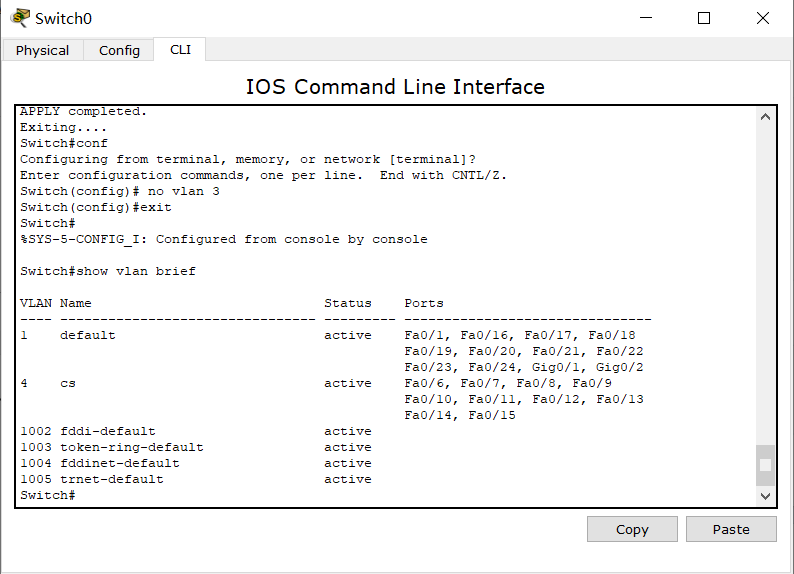

全局模式下删除VLAN
Switch# configure terminal
Switch(config)# no vlan 20

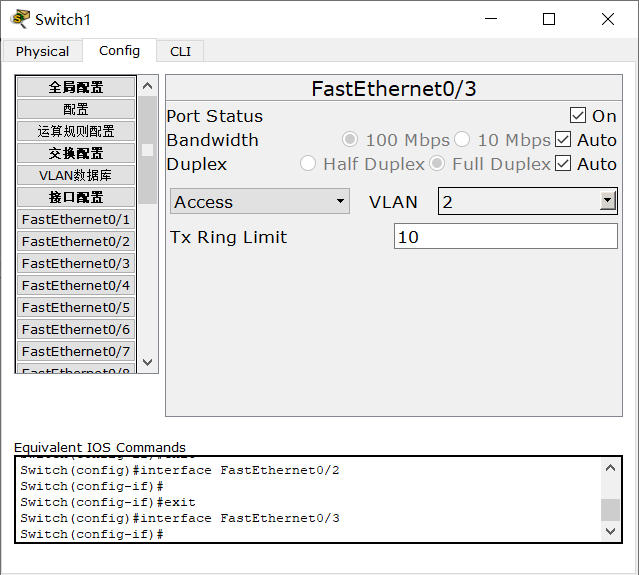

将端口加入VLAN
Switch(config)# interface interface-id
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan vlan-id
Switch(config-if)# no switchport access vlan vlan-id

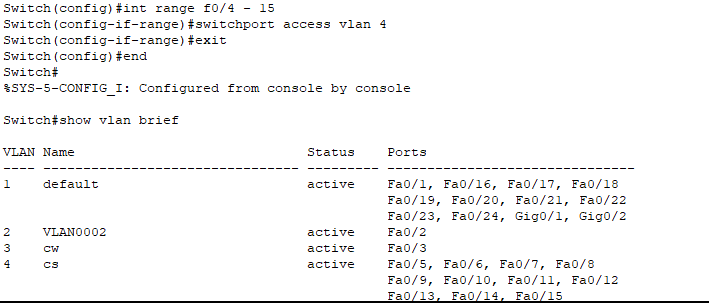

同时将多个端口加入VLAN
Switch(config)# interface range f0/1 – 10
Switch(config-if-range)# switchport access vlan vlan-id

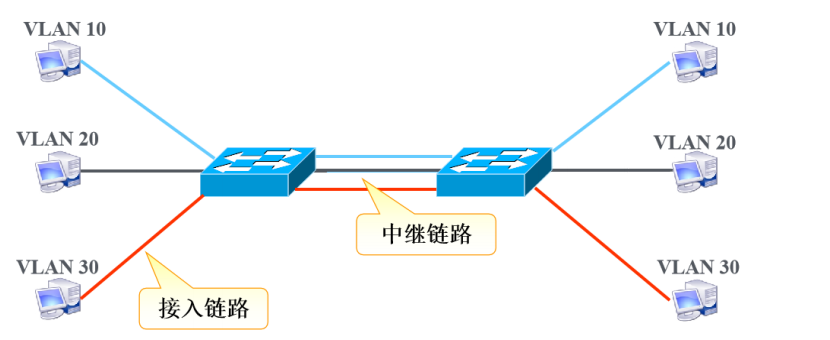

5、交换网络中的链路类型

5.1、接入链路

Access接口
Access接口收到原始数据帧：给数据打上PVID（Port VlanID）的标识，在交换机内部来实现不同
vlan的数据
Access接口发送数据帧时：还原成原始数据帧
对PC来说，整个过程是感知不到的，我们把这种方式成为“透明桥接”

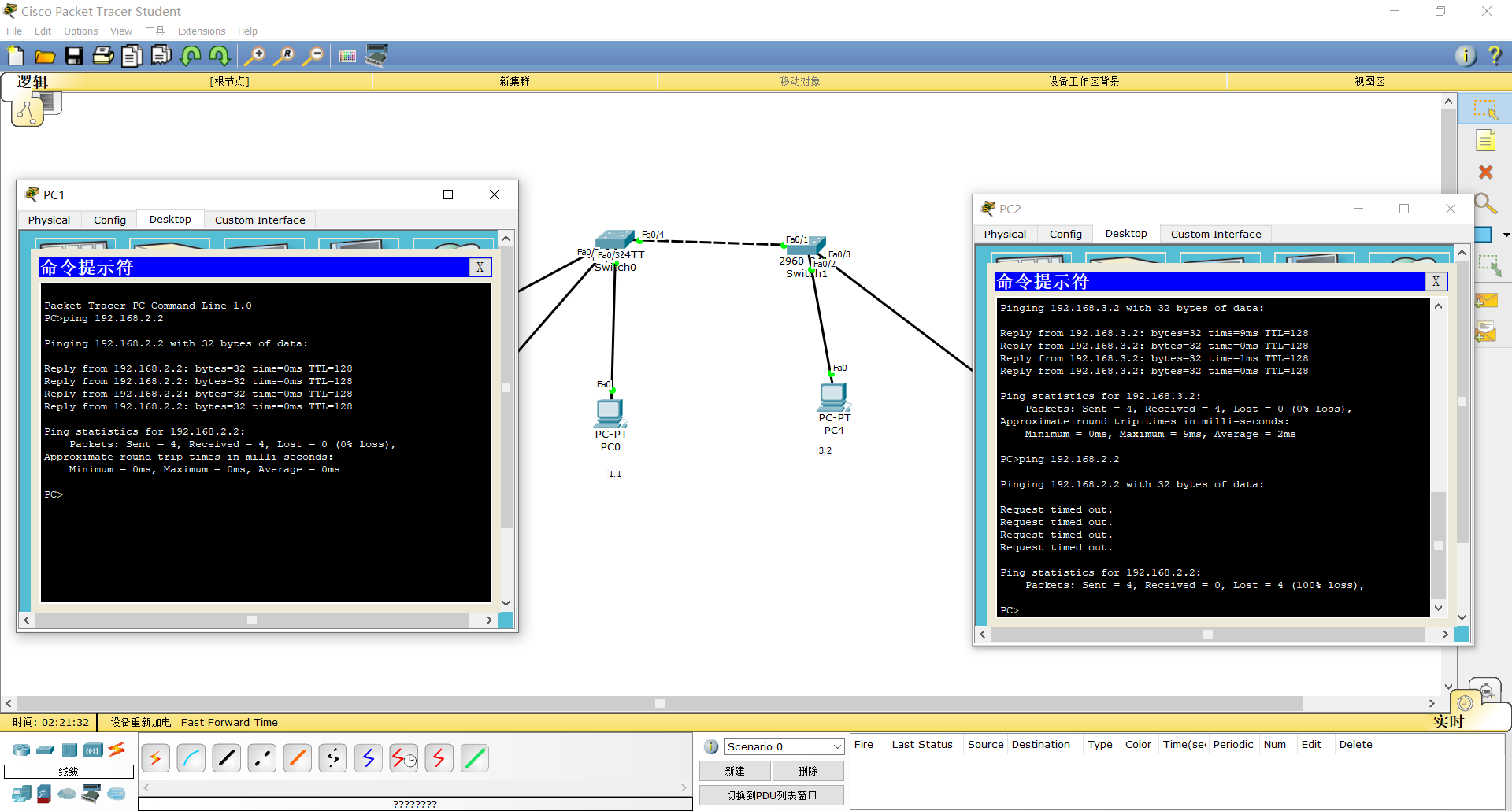

在同一地址段同一VLAN可以进行通信 。

5.2、中继链路

Trunk接口链路
只使用一条链路，且通过标识来区分不同VLAN的数据

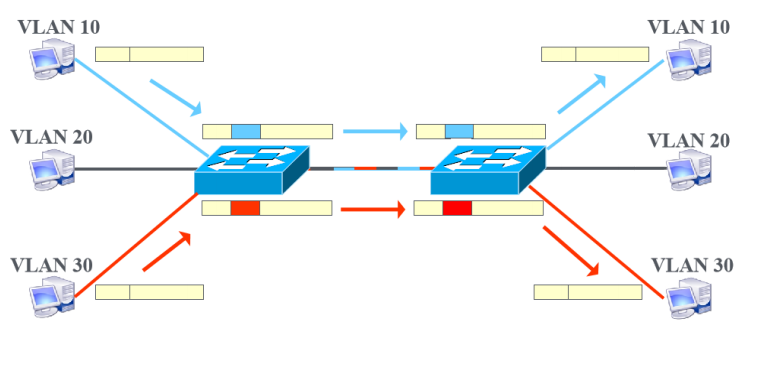

5.3、VLAN跨交换机通信过程

5.4、VLAN的标识

在以太网上实现中继，有两种封装类型
ISL（Cisco私有标准）
IEEE 802.1q

5.5、Native VLAN

应用场景：兼容不支持VLAN的交换机混合部署， Cisco Catalyst交换机默认Native VLAN是VLAN 1
要求：Trunk端口互联Native VLAN必须相同

6、Trunk的配置

在接口模式下进行配置，选择要配置的接口后

输入 switchport mode trunk

7、配置以太网通道

EthernetChannel－以太通道
多条线路负载均衡，带宽提高容错，当一条线路失效时，其他线路通信，不会丢包

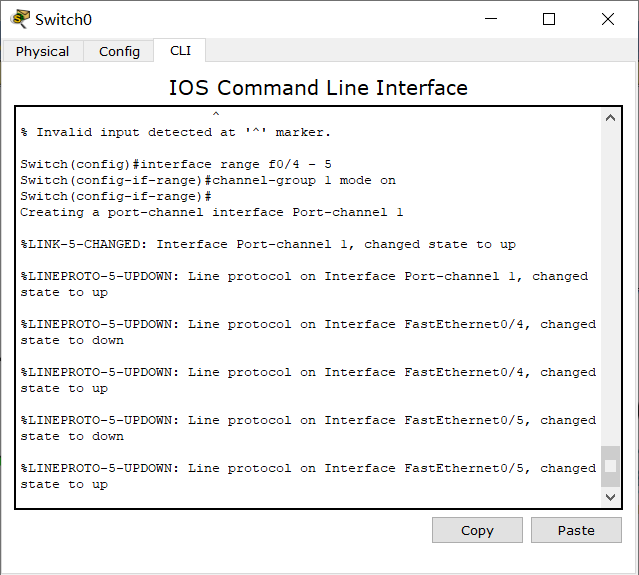

配置接口为以太通道模式

Switch(config)# interface range fastEthernet 0/1 – 2

Switch(config-if-range)#channel-group 1 mode on

Creating a port-channel interface Port-channel 1
