地震分辨率

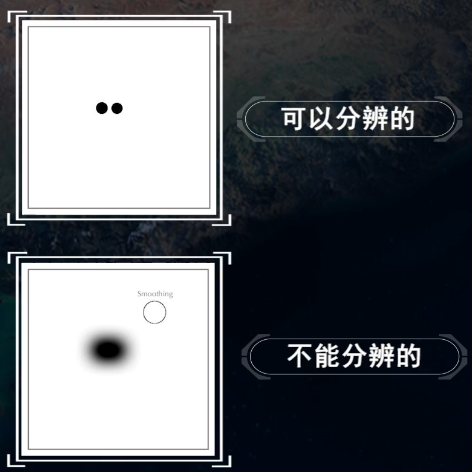

分辨率（resolution）：是指分离两个十分靠近的物体的能力，一般用距离表示。 如果两个物体间的距离大于某个特定距离时，能分辨出是两个分离的物体；小于这个特定距离时，不再能分辨出这两个物体，则称这个特定距离为分辨率。

度量分辨能力强弱的两种表示：

• 距离表示，分辨的垂向距离或横向范围越小，则分辨能力越强；
• 时间表示，在地震时间剖面上，相邻地层时间间隔dt越小，则分辨能力越强。

地震分辨率：是指能够区分地下空间构造（或底层）的最小准确测量值，包括纵向分辨率和横向分辨率。

• 纵向分辨率：指沿地层垂直方向所能分辨的最薄地层厚度；
• 横向分辨率：指横向上所能分辨的最小地质体的宽度。

纵向分辨率

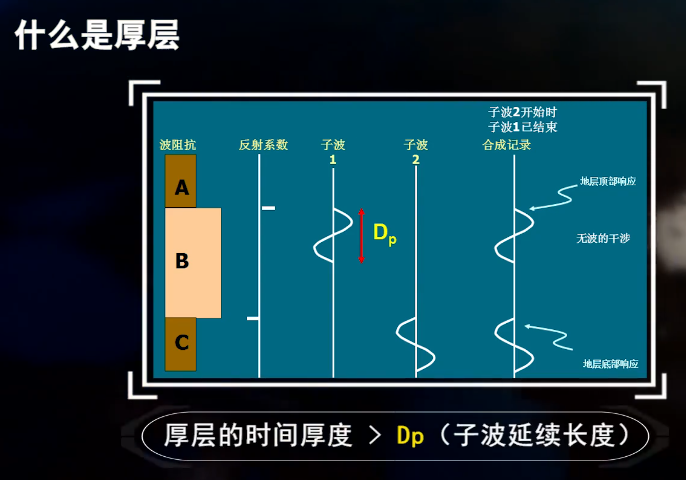

假设地下有三套地层A,B,C，B地层的波阻抗大于A和C地层，由于B层较厚，子波2开始的时候，子波1已经结束了，地震波基本没有干涉，厚层的时间厚度完全大于子波延续长度，B层的顶底是可以分辨的，如图所示：

若地层B的地层时间厚度=0.9*子波延续长度时，子波1没有完全结束前，子波2就已经开始振动了，虽有一些干涉，但B层的顶底还是可以分辨的：

但如果地层B的地层时间厚度=$\frac{1}{2}$*子波延续长度时，子波1没有完全结束前，子波2就已经开始振动了，波干涉严重，B层的顶底不能分辨：

综上所述，子波延续长度越小（子波越尖锐），则纵向分辨率越高。

提高分辨率的方法——通过地震反褶积来压缩地震子波；激发延续时间短的地震子波。
公认的地震纵向分辨率的极限：地震纵向可以分辨$\lambda /4$的地层。

由于波长等于速度除以主频，$\lambda =V/f$，因此，提高地震波的主频也可以提高地震纵向分辨率，如图所示：

通过下图可以发现：80Hz主频的纵向分辨率要高于30Hz主频得到的。

在提高地震主频的同时，地震子波的频带宽度越宽，地震纵向分辨率越高。

研究表明，零相位子波相比最小相位子波或其它相位子波有更高的地层分辨能力：

地震纵向能分辨的条件并不一定要求两个子波没有重叠，在两个子波存在重叠的情况下，有时候也能分辨地层，因此提出了不同的分辨准则。

重叠子波如何分辨地层

1、Rayleigh准则：两个子波的到达时间差大于或等于子波的半个周期，则这两个子波是可以分辨的，否则不可分辨。
当子波的主极值幅度显著大于次极值的幅度时，采用该准则是比较合理的。

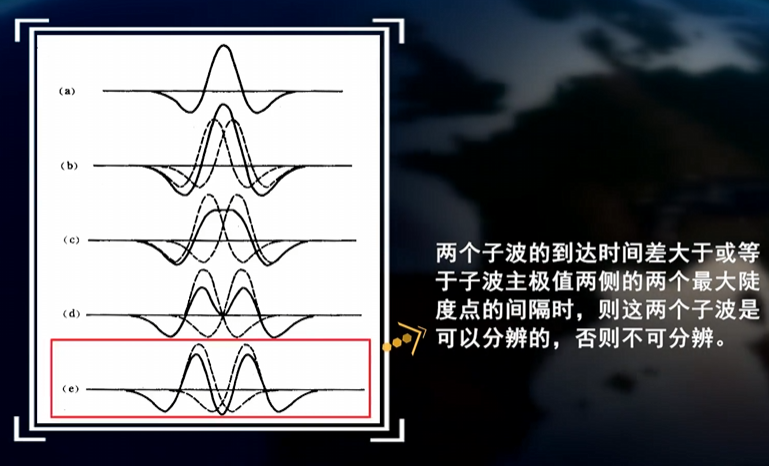

2、Ricker准则：两个子波的到达时间差大于或等于子波主极值两侧的两个最大陡度点的间隔时，则这两个子波是可以分辨的，否则不可分辨。

如果用子波的时间导数来表示：

• 雷克极限是子波导数两个异号极值点的间距；
• 瑞利极限则是子波导数两个零点的间距。

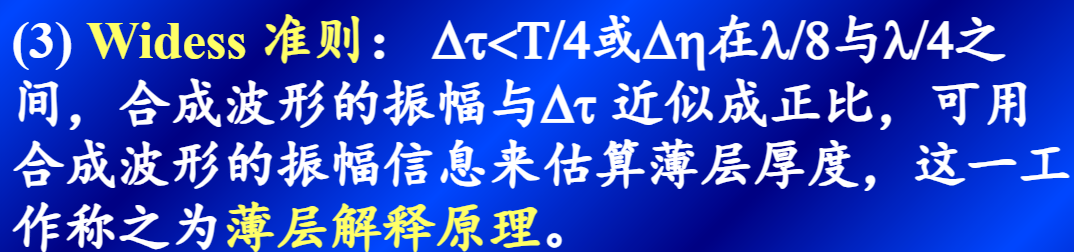

3、Widess准则：两个极性相反的子波到达时间差小于$\frac{T}{4}$，合成波形非常接近于子波的时间导数，极值位置不能反应到达时间差，两个异号极值的间距始终等于子波的$\frac{T}{2}$，但此时合成波的幅度与到达时间差近似于正比，利用振幅可以解释薄层的厚度。（我不是很理解这句话，先放这儿吧，也许后面就懂了）

如图：

横向分辨率

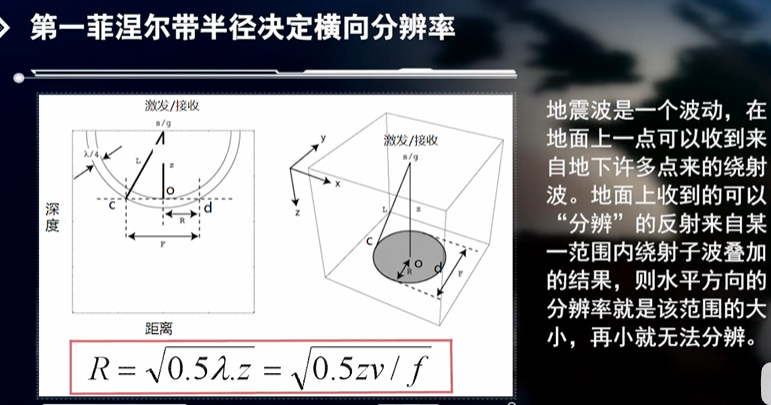

第一菲涅带半径决定横向分辨率：
若在反射界面上o点两侧的c,d点产生的绕射子波于o点产生的绕射子波到达地面s/g点的时差为$\frac{T}{2}$，那么距离上相当于$\frac{\lambda }{4}$，则认为c,d点以内的点产生的绕射子波在地面s/g点是加强的；c,d点以外的点产生的绕射子波在地面s/g点不再相互加强。我们把以O点为圆心，oc为半径，画出的圆的范围叫做s/g点产生的波在界面上的第一菲涅带，oc为第一菲涅带半径：

第一菲涅带半径：
$$R=\sqrt{0.5\lambda z}$$
