镜像电流源

 一、原理

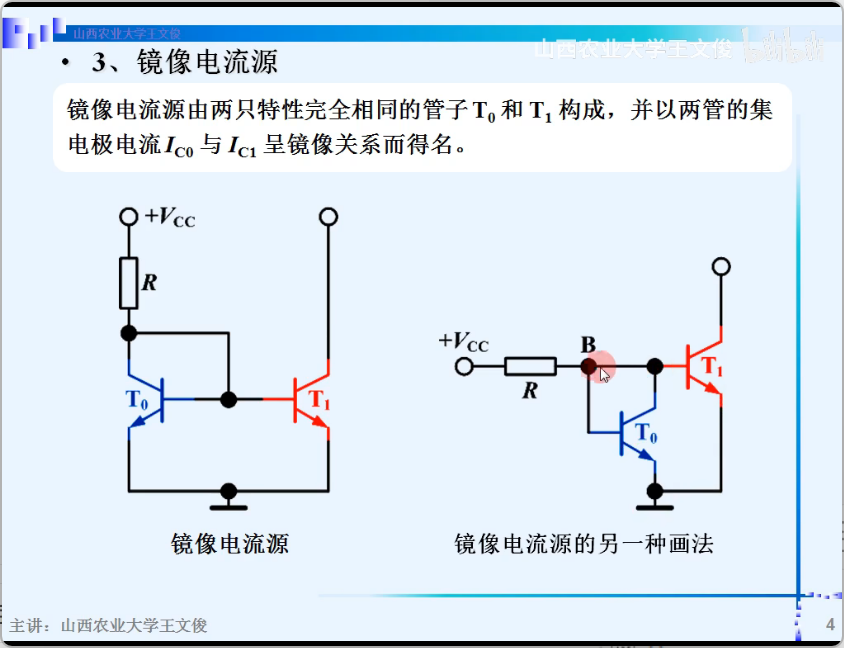

 1、 镜像电流源原理：通过控制T0、T1的Vbe-->Ib，使IC1≈IC0≈IR=（VCC-UBE）/R。所以可以通过控制VCC和R来控制输出电流IC。

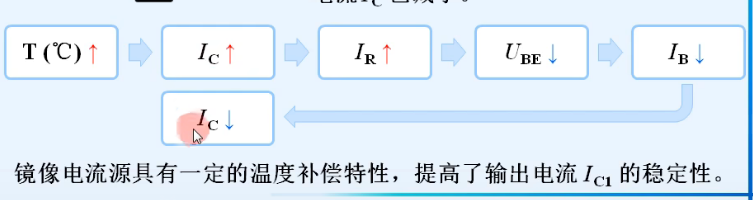

2、 温度补偿：

3、特点：电路简单，但有缺陷：（1）当IC1过大，则R上的功耗大；

                                                     （2）当IC1过小，则R就要求很大；

二、仿真实验

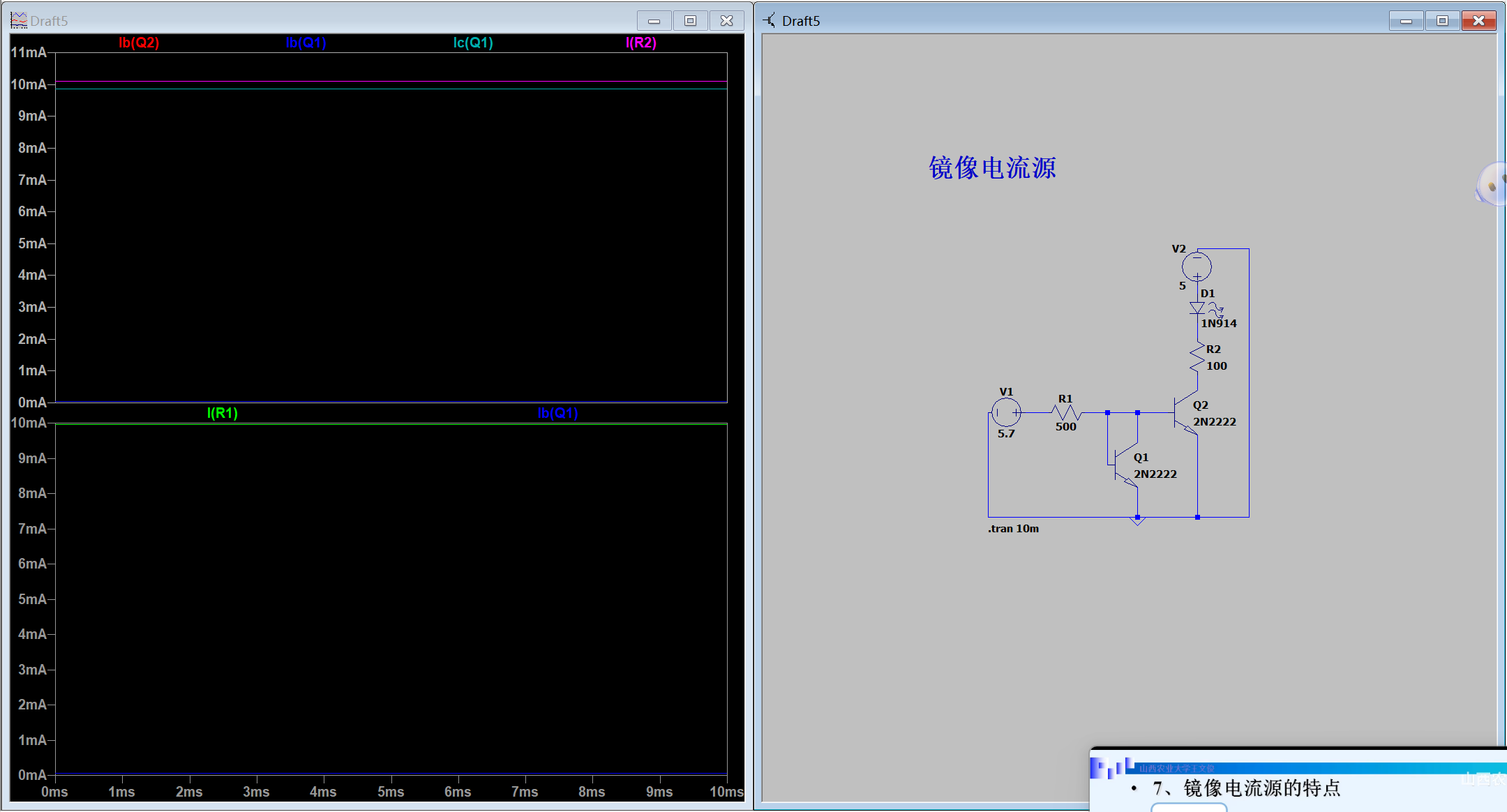

1、普通镜像电流源

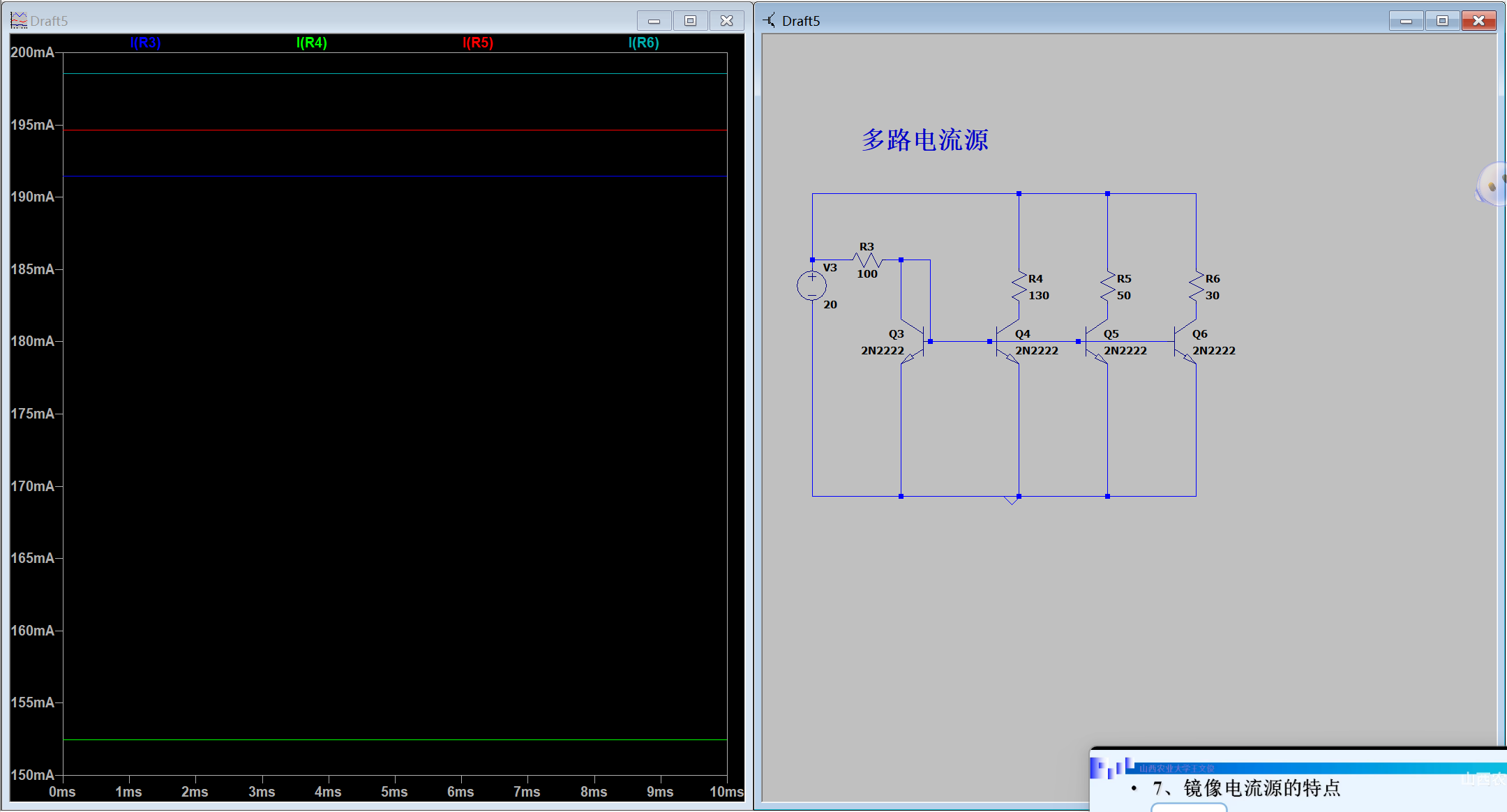

2、多路电流源

注意：Q4、Q5、Q6的负载电阻段阻值需要考虑，即Rload<(VCC-VBE)/Iref; Iref=VCC/Rref。我上面仿真的电压源是一样的，根据实际情况可以使用多个不同电压源

三、选型关键

根据自己需要的输出电流Iout-->Iref-->VCC,Rref。

三极管根据耐压值、最大允许通过电流、集电极-发射极击穿电压决定。
