StarUML6.0.1使用

1. 简介

        作为一个软件开发人员，平时免不了做一定的软件设计，标准做法就是采用UML来设计：

• 讨论功能流程时采用时序图、活动图来表达；
• 做业务功能架构时采用组件图来表达；
• 做系统部署架构时采用部署图来表达；
• 做需求分析时采用用例图来表达；
• 做系统内部设计时采用包图、类图、对象图来表达；

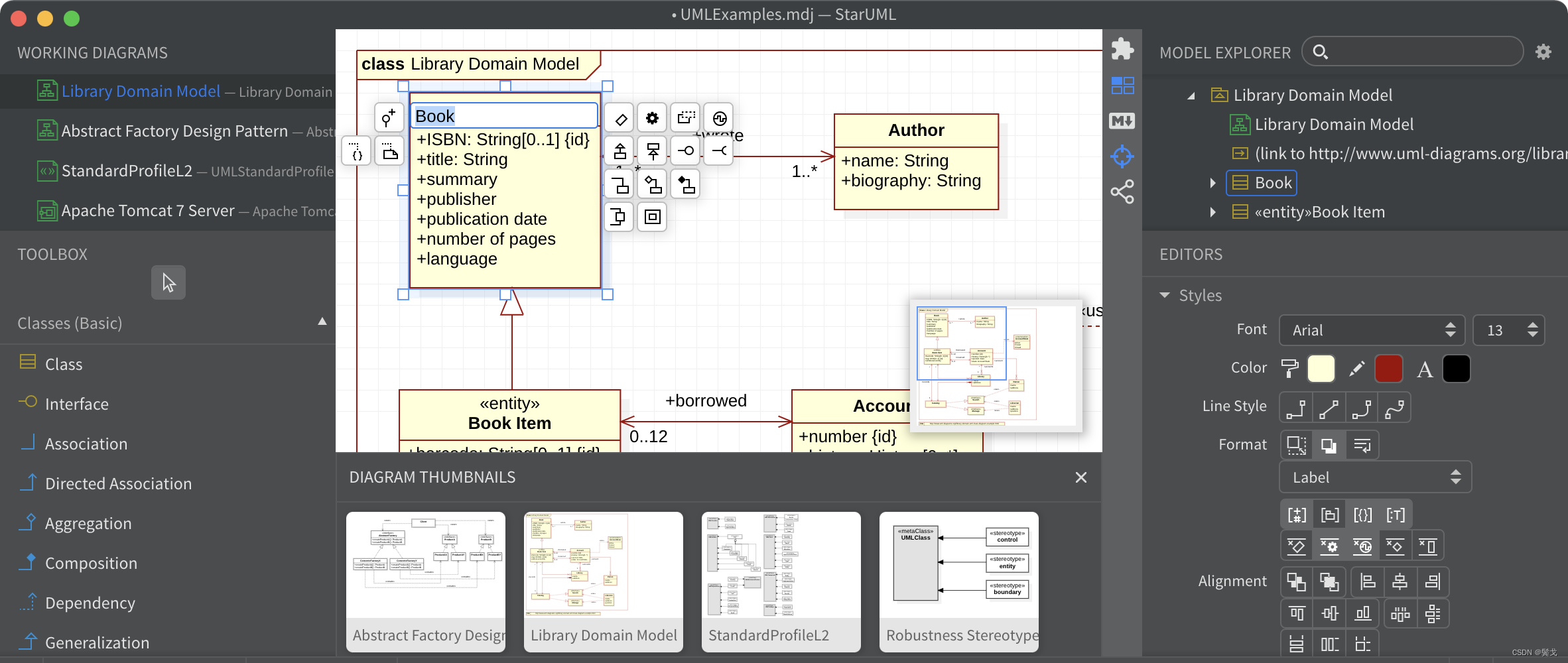

        二十年前我们用Rational Rose，过了五六年感觉PowerDesign更好，之后十多年一直钟爱PD，直到上个月用了7年的笔记本坏了，新笔记本重装环境时，再也不想去破解PowerDesign，而是寻找一个开源的UML工具软件来用用看，一通baidu之后发现了StarUML，是由思密达主导开发的一款开源UML工具软件，看看官网的图片介绍还是不错的。

        官网地址：StarUML

        开源地址：https://github.com/staruml ，这里有很多工程。一般我们直接去官网下载已经制作好的安装包即可，安装都很简单。

2. 破解

        直接采用官网制作好的安装包，在每次保存时总是提示去注册，让人很烦；把UML设计图导出png, jpeg图片时，更是留下了unregisted之类的水印，根本没法在文档里使用。我们需要解决两个问题：

1. 去掉注册提示框；
2. 去掉图片上的水印。

        解决这两个问题很简单，去StarUML安装目录下寻找app.asar文件，修改这个包里的两处地方即可。

        app.asar是一个压缩包，需要用asar来生成和解压，asar用npm来安装：

npm install -g asar

        npm自然是安装nodejs就有了，搞点前端的人都不用说了。

        执行asar看看：

$ asar -
