Verilog16位超前进位加法器设计对比

原创

已于 2024-08-17 01:07:37 修改 · 1.1k 阅读

标签

#fpga

收录于

于 2024-08-17 01:05:16 首次发布

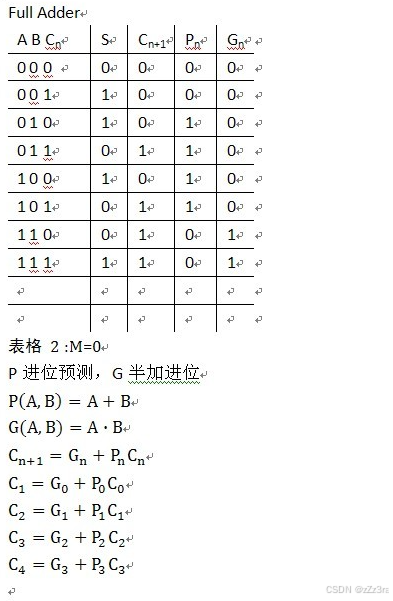

全加器（Full Adder）

module full_adder (
    a,b,c,g,p,s
);
    input a,b,c;
    output g,p,s;

    assign g=a&b;
    assign p=a^b;
    assign s=a^b^c;
endmodule

4位超前进位P、G判定模块：

module CLU (
    input [3:0]p,
    input [3:0]g,
    input cin,
    output PG,
    output GG,
    output [3:0]C_4
);

wire [4:0]c;

assign c[0]=                                       cin;
assign c[1]=                            g[0]|(p[0]&cin);
assign c[2]=                      g[1]|((g[0]|(p[0]&cin))&p[1]);
assign c[3]=                g[2]|((g[1]|((g[0]|(p[0]&cin))&p[1]))&p[2]);
assign c[4]=          g[3]|((g[2]|((g[1]|((g[0]|(p[0]&cin))&p[1]))&p[2]))&p[3]);

assign C_4 = c[4:1];

assign PG=&p;
assign GG=g[3]|(g[2]&p[3])|(g[1]&p[2]&p[3])|(g[0]&p[1]&p[2]&p[3]);

endmodule
