ANT协议学习

一、ANT和ANT+的关系

        ANT 和 ANT+ 是两种紧密相关但又有所区别的无线通信协议，它们主要活跃在运动健康、可穿戴设备和物联网领域，ANT 是底层的无线传输技术（怎么发数据），而 ANT+ 是建立在 ANT 之上的应用层标准（数据是什么意思），它让不同品牌的设备能够“听懂”彼此。

• ANT 协议 (底层引擎)
  ANT 是一种由 Dynastream（现为 Garmin 旗下子公司，被佳明收购）开发的超低功耗、无线传感器网络协议。它工作在全球通用的 2.4GHz ISM 频段。
  • 核心机制： 它采用了时分多址 (TDMA) 技术。可以把它想象成一个交通指挥系统，它给每个设备分配特定的“时间片”来发送数据，从而避免了数据碰撞，确保了传输的稳定性。
  • 特点： 极其省电，连接速度快，抗干扰能力强。
• ANT+ 协议 (通用语言)
  如果说 ANT 是公路，那么 ANT+ 就是交通规则和通用语言。它是基于 ANT 协议开发的标准化应用层协议。
  • 核心作用： 它定义了数据的格式、传输频率和交互规则（这被称为“设备配置文件”，Device Profiles）。正是因为有了 ANT+，佳明 (Garmin) 的码表才能读懂迈金 (Magene) 的功率计数据，或者心率带能被跑步机识别。

二、协议基础：3 个核心技术特性（决定 ANT + 的应用场景）

ANT + 的低功耗、高兼容性等优势源于其底层设计，需重点掌握：

1. 频段与功耗
   • 工作频段：2400MHz-2524MHz（ISM 免授权频段），其中 2457MHz 为 ANT + 专用频段，避免与蓝牙、Wi-Fi（2.4GHz）的干扰；
   • 超低功耗：采用 “按需唤醒”“短帧传输” 设计，设备待机电流可低至微安级（适合可穿戴设备、传感器等电池供电场景）。
2. 网络拓扑与通信模式
   • 支持一对多、多对一通信（如一个运动手表连接心率带 + 踏频传感器 + 功率计）；
   • 主从一体（Relay）特性：设备可同时作为主设备（发送数据）和从设备（接收数据），灵活适配复杂场景（如智能骑行台同时接收骑行软件指令、发送阻力数据）。
3. 互操作性核心：设备配置文件（Device Profile）ANT + 的灵魂是 “按场景定规则”，每个设备类型（如心率监测器、健身车）都有专属配置文件，定义了：
   • 数据格式（如心率数据用哪类数据页传输）；
   • 交互流程（如设备如何配对、数据如何广播）；
   • 最低合规要求（如数据传输频率、必选字段）。例：心率监测器需遵循「ANT+ Heart Rate Profile」，健身器材需遵循「ANT+ Fitness Equipment Profile」（即之前文档中的 FE-C / 个人用例规范）。

三、应用场景：按领域梳理（明确学习目标）

ANT + 的应用高度聚焦 “运动健康 + 医疗”，先了解主流场景，能让学习更有针对性（避免学完不知如何落地）：

四、开发环境搭建：从 “硬件 + 软件” 双端入手

ANT + 学习离不开实践，需先搞定 “能跑起来” 的基础环境，核心准备 3 类工具：

1. 必备硬件

• ANT 通信模块 / USB Stick：用于实现 ANT + 无线通信，推荐入门选择：
  • 官方方案：ANT USB1/USB2 Stick（需区分型号，驱动不同）、Nordic nRF52832 ANT 模块（支持 ANT+，性价比高）；
  • 开源兼容方案：Arduino + ANT 模块（如 SparkFun ANT Shield），适合结合antplus-arduino库快速上手。
• 目标设备：用于测试的 ANT + 设备（如心率带、骑行台，或用 码表测试连接情况和数据发送）；

2. 软件与工具

• 驱动安装：
  • Windows：ANT USB Stick 需安装对应驱动（USB1 对应 “USB ANT USBXpress Device”，USB2 对应 “ANT USB Stick 2”），注意：若已安装 Garmin 等消费设备的 ANT 驱动，无需重复安装，且同一时间仅一个应用可占用 USB Stick；
  • Mac：无需额外驱动，安装官方 ANT macOS 库即可。
• 开发库与框架：
  • 开源入门：antplus-arduino库（支持 Arduino/PlatformIO，提供心率、骑行等场景的现成 API，示例代码可直接跑通，如连接心率带打印数据）；
  • 官方工具：ANTware II（用于调试 ANT + 通信，查看信道数据、模拟设备发送数据，需.NET Framework 支持）、ANT Development Kit（含官方文档、参考代码）。
• 文档资源：必须收藏「THIS IS ANT」官网（https://www.thisisant.com/），核心文档包括：
  • 《ANT Message Protocol and Usage》（ANT 底层协议手册）；
  • 《ANT+ Device Profiles》（各设备类型的配置文件，如健身器材、心率监测器）；
  • 《ANT-FS Technical Specification》（ANT 文件传输规范，用于设备间同步运动数据）。
  • 注意ANT相关文档比较多，每个设备有其专用的协议和数据页，不可串用混用，不然ANT接收方无法有效识别。

五、目前的开发环境和使用软件

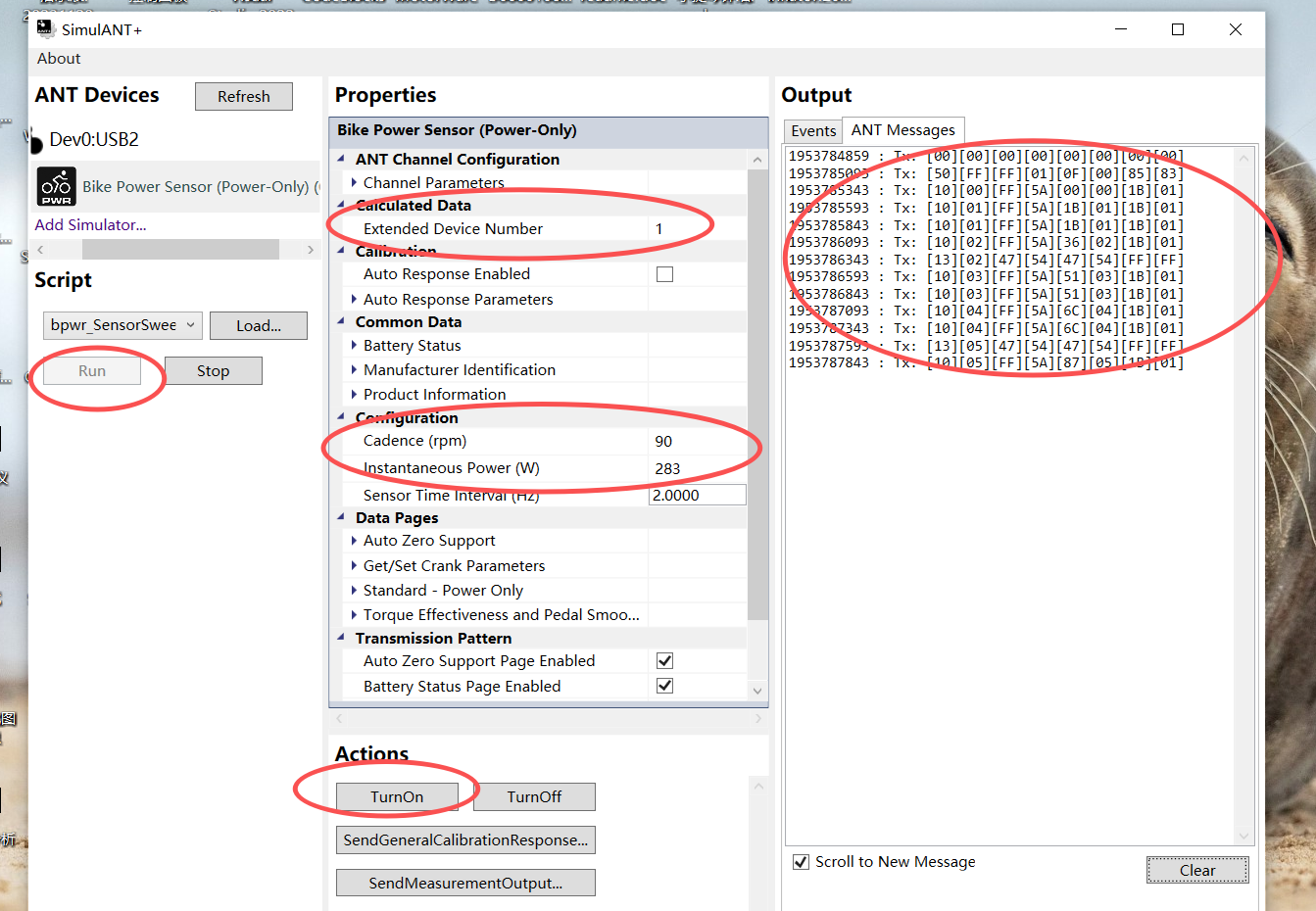

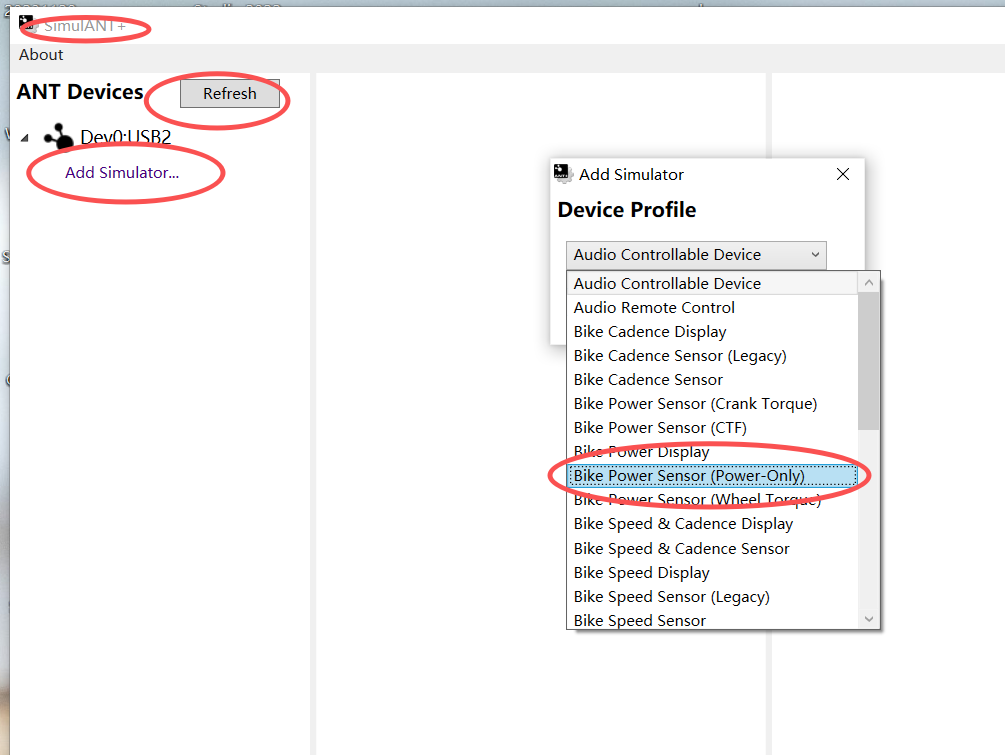

在前期使用ANT+模拟器进行初步试验

以上是作为功率计的发送端的相关的设置；

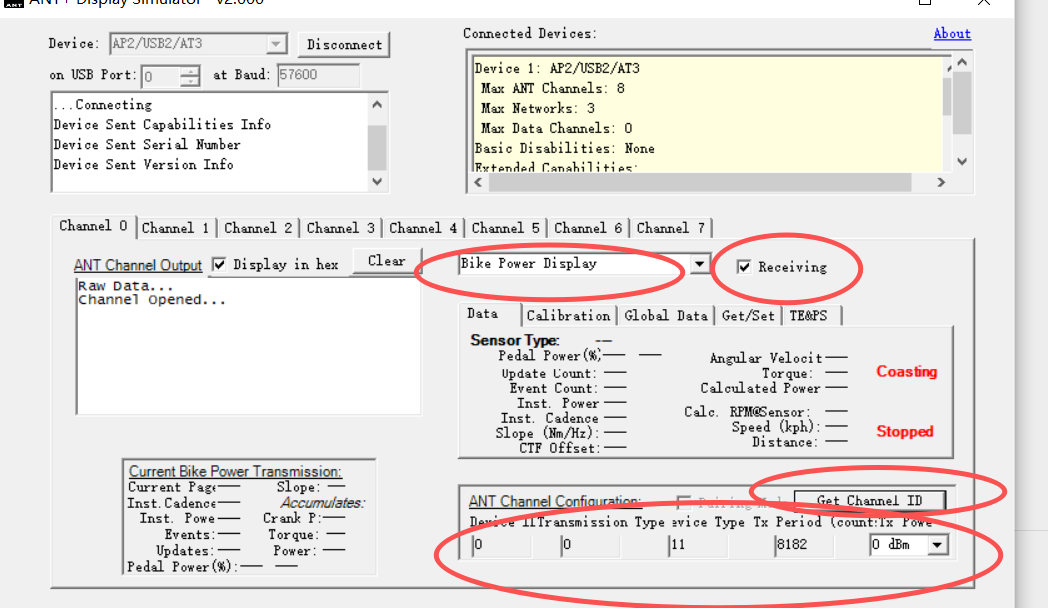

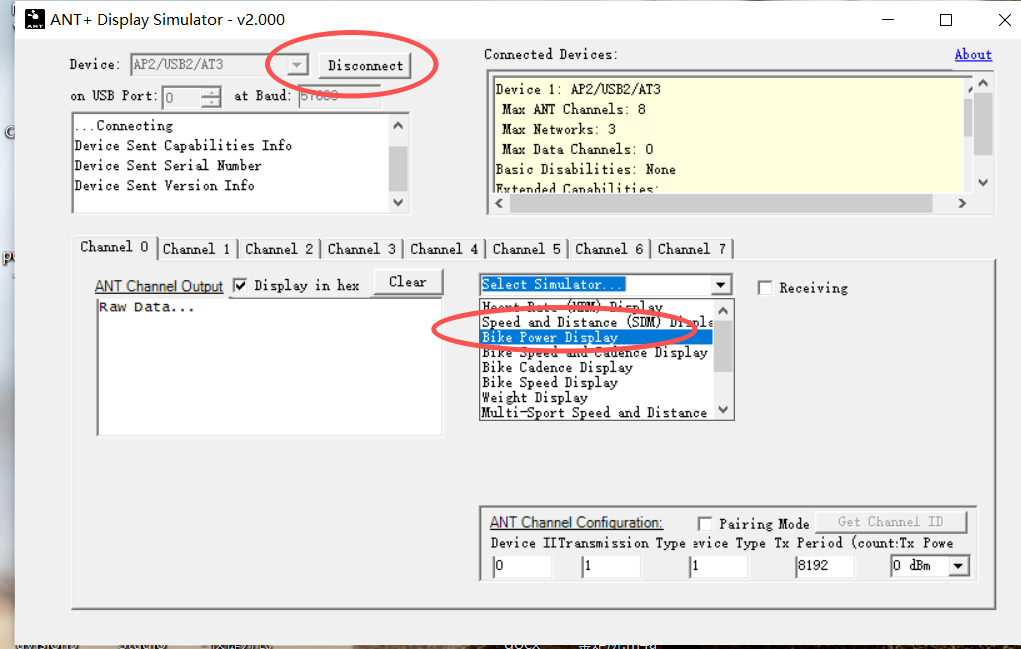

下面这两个是作为ant的接收端的设置，正常情况下，如果周边有功率计正在骑行，你能看到相关的ID，功率和踏频数据

在ANT驱动安装时遇到的问题：

        可能是ant设备对驱动能力有要求，使用电脑机箱前面板usb口可以识别到设备，但是无法完成驱动安装

六、核心技术：ANT + 数据交互的 “3 大关键机制”

这是理论转实践的核心，需理解设备间 “如何建立连接、如何传输数据、如何解析数据”：

1. 信道配置：ANT + 通信的 “管道”

ANT + 设备通过 “信道” 通信，需掌握 3 个核心参数（配置错误会导致设备无法互联）：

• 网络密钥：ANT+ Managed Network Key（必须获取，需成为 ANT+ Adopter，非商用可通过开源项目或开发套件获取测试密钥），确保设备在同一 “加密网络” 内通信；
• 主从模式：
  • 主设备（Master）：主动广播数据（如心率带、健身车），配置为 “Master” 模式；
  • 从设备（Slave）：被动接收数据（如手表、手机），配置为 “Slave” 模式；
• 设备标识：Device Type（设备类型，如心率监测器为 0x78、健身器材为 0x11）、Device Number（设备唯一 ID，配对时用于识别特定设备，支持 wildcard wildcard（0x0000）模糊搜索）。

2. 数据页（Data Page）：ANT + 的数据 “语言”

所有 ANT + 数据都通过 “8 字节数据页” 传输，这是解析数据的关键，需掌握两类核心数据页：

• 通用数据页：所有 ANT + 设备通用，如 “制造商识别页（Page 80）”“产品信息页（Page 81）”，用于识别设备品牌、型号；
• 设备特定数据页：某类设备专属，如心率监测器的 “心率数据页（Page 0x01）”、健身器材的 “通用 FE 数据页（Page 16）”，包含该场景的核心数据（如心率值、速度、功率）。

例：心率监测器发送的 Page 0x01 数据页中，第 2 字节为实时心率值，第 3-4 字节为累计心跳数，按此格式即可解析出心率数据（参考antplus-arduino库的ProfileHeartRateMonitor类实现）。

3. 配对与数据传输流程

以 “心率带→运动手表” 为例，理解典型交互流程：

1. 手表（从设备）开启 “背景扫描”，用 wildcard 搜索 Device Type 为 0x78（心率监测器）的设备；
2. 心率带（主设备）广播 “链路 beacon”，包含自身 Device Number 和 Transmission Type；
3. 手表识别到心率带信号，通过网络密钥验证后，建立专用信道；
4. 心率带按 4Hz 频率广播心率数据页（Page 0x01），手表接收并解析数据，显示实时心率。
