前言

分频器往往会使用计数器以及组合逻辑来完成分频，以下是对于计数器的学习和相关分频器如何设计；

一、计数器

计数器主要注意的就是时序逻辑与组合逻辑分开写，这样符合RTL设计代码规范
例：10进制的计数器

module counter_10(
input clk,
input rst_n,
output 	q);

//时序部分
always@（posedge clk or negedge rst_n）begin
if(!rst_n)
q<='d0;
else if(end_counter==1'b1)begin
q<=q+1'b1;
end
end
//组合逻辑
assign end_counter=(q<=9)?1'b1:1'b0;
endmodule

二、分频器

1.偶数分频

偶数分频，是指的是分频的系数是偶数，如果采用计数器进行分频的话计数为N/2-1时进行时钟翻转
代码如下（示例）4分频：

module F_2(
input clk,
input rst_n,
output reg q,
output clk4);
wire not_over;
always@(posedge clk or negedge rst_n)begin
if(!rst_n)begin
 q<=0;clk4<=0;
end
else if(not_over)begin
q<=0;
clk4<=~clk4
end
else begin
q<=q+1;
clk4<=clk4;
end
end

assign not_over=q==((4/2)-1)?1:0;



endmodule

2.奇数分频

奇数分频根据占空比要求分为以下两种，一种是hi没有占空比要求的直接就可以搭配就可以，比如说3分频就=1+2，也可以是2+1；5分频可以是 1+4,4+1,2+3,3+2；如1+4就是在计数为1的时候输出时钟进行翻转，然后计数到5的时候再次翻转，计数到5的时候清零；
代码如下（示例）：

module div_5(clk,rst_n,clk_div);
input clk ;
input rst_n;
output reg clk_5;
reg[2:0] q;
always@(posedge clk or negedge rst_n)begin
if(!rst_n)begin
q<=1;
clk_5<=0;
end
else if(q==1)begin
clk_5=~clk_5;
q<=q+1;
end
else if(q==5)
begin
clk_5=~clk_5;
q<='d1;

end
else begin q<=q+1;
clk_5<=clk_5;
end
endmodule

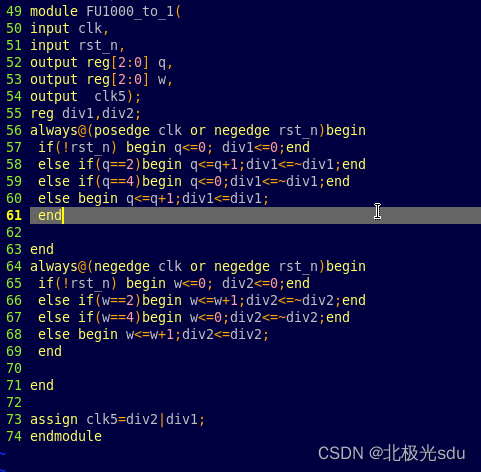

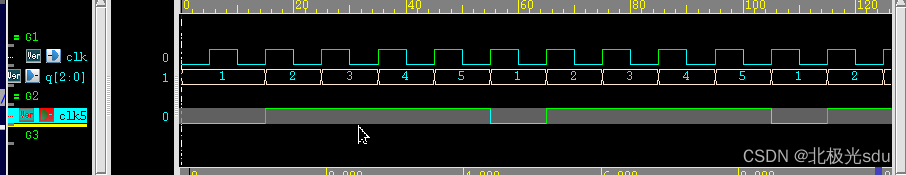

下一种
主要就是利用上升沿下降沿来得到占空比50%的分频电路；
从0计数，在(N-1)/2,以及N-1处进行翻转

分别得到上升沿与下降沿的情况，然后进行或得到奇数分频

3.小数分频

小数分频又称为分数分频，比如说33/6分频，很显然要在33个时钟周期下产生6个新的周期，等于5.5,显然是由5个的周期和6分频周期组合而成，需要几个5分频周期，需要几个6分频周期能，假设5分频需要N个，6分频需要M个，所以N+M=6;
5N+6M=33;
所以N=3,M=3；
所以33个时钟周期内可以直接由3个五分频加上3个6分频

4.其他

例使用10进制计数器来实现1000hz分频为1hz的分频

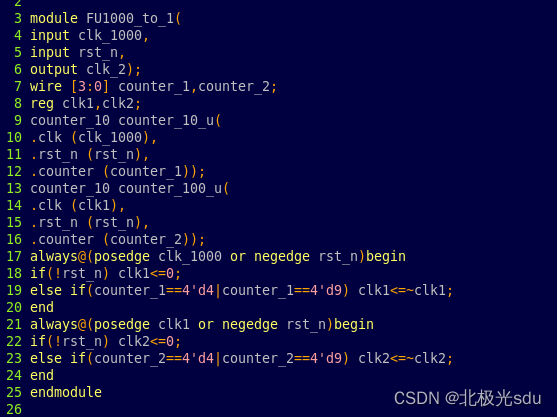

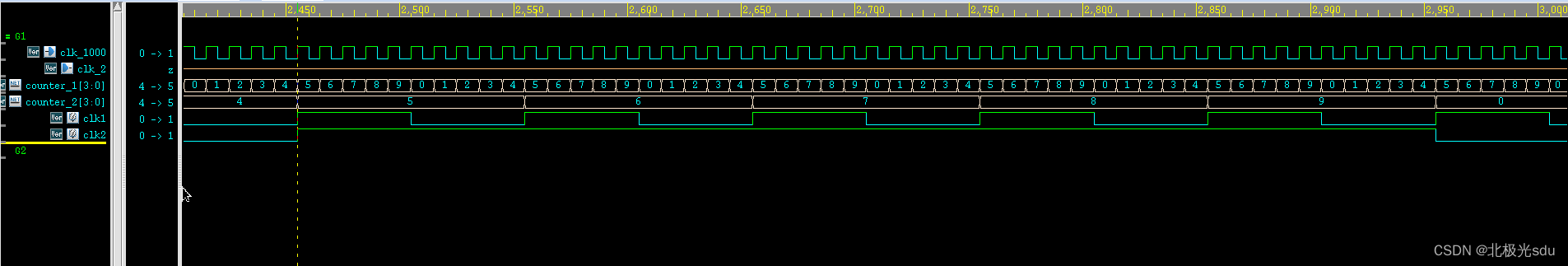

思路使用10分频然后对结果在进行分频，在进行分频；分开来看，每次进行的都是偶数分频，所以，采用计数到10/2-1=4；代码如下：
