IEC61850标准是基于通用网络通信平台的变电站自动化系统唯一国际标准，由国际电工委员会第57技术委员会(IECTC57)的 3个工作组10,11,12(WG10/11/12)负责制定。通过对设备的一系列规范化，使其形成一个规范的输出，实现系统无缝连接的一种公共的通信标准。

IEC61850适用场景

IEC 61850标准是应用于变电站通信网络和系统的国际标准，也运用于变电站与调度中心之间以及各级调度中心之间。整个通信体系将变电站通信体系分为3层站控层、间隔层、过程层。其特点是：
1. 整个电力系统统一面向对象建模;
2. 通信服务接口高度抽象;
3. 面向实时的服务;
4. 动态配置文件

IEC61850组成

EC61850系列标准共包含10个部分：

1. IEC61850-1基本原则；
2. IEC61850-2术语；
3. IEC61850-3 一般要求；
4. IEC61850-4系统和工程管理；
5. IEC61850-5功能和装置模型的通信要求；
6. IEC61850-6变电站自动化系统结构语言；
7. IEC61850-7-1变电站和馈线设备的基本通信结构一一原理和模式；
   IEC61850-7-2变电站和馈线设备的基本通信结构一一抽象通信服务接口
   IEC61850-7-3变电站和馈线设备的基本通信结构一一公共数据级别和属性；
   IEC61850-7-4变电站和馈线设备的基本通信结构一一兼容的逻辑节点和数据 对象寻址；
8. IEC61850一8-1)特殊通信服务映射到变电站和间隔层内以及变电站层和间隔层之间通信映射；
9. IEC61850一9-1特殊通信服务映射：间隔层和过程层内以及间隔层和过程层之间通信的映射，单向多路点对点串行链路上的采样值；
   IEC61850一9-2特殊通信服务映射：间隔层和过程层内以及间隔层和过程层之间通信的映射，映射到ISO/IEC 8802-3的采样值；
10. IEC61850一10(DL/T860.10) 一致性测试。

61850的数据模型图：
在站控层和间隔层之间，采用抽象通信服务接口映射到制造报文规范(MMS)和TCP/IP协议。MMS和其他通信协议一样，也分为服务器和客户端两部分。在间隔层和过程层之间，网络采用单点向多点的单向传输。变电站内的智能电子设备均采用统一的协议，通过网络进行信息交换。可以分为如下两种模式：

1. 普通报文，使用TCP/IP这类有连接的协议实现，其特点是：能信稳定、数据量大，多为端到端通信。报文采用一部一答的方式读取、设备和进行控制
2. 快速和紧急报文，多使用无连接的协议，可以多播或单播，实时性高。

IEC61850库

在https://libiec61850.com/网站，最新的lib版本为：

   Release 1.5.1 of libiec61850

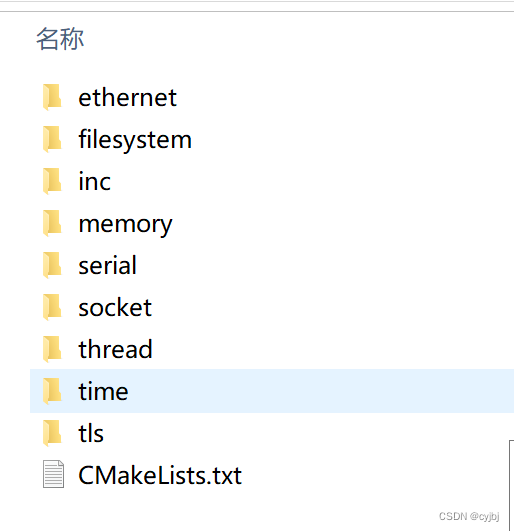

核心代码库文件目录结构为：

感兴趣朋友可以download看看。
