PARK变换与反PARK变换

一、Park 变换简介

硬件资料和FOC框架可以见之前的博客https://blog.csdn.net/debug_like/article/details/157386716?spm=1001.2014.3001.5502

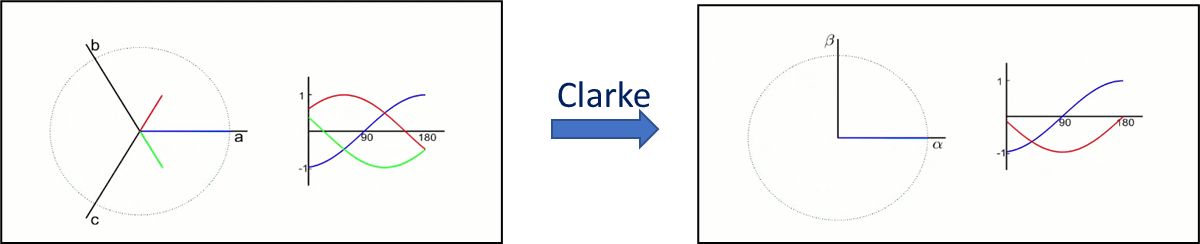

从Clarke到Park

Clarke 变换已将三相（a、b、c）电流简化为两相（α、β）正交电流，成功实现 “降维”。但 α、β 坐标系是静止不动的，对应的电流波形仍为随时间变化的正弦波（非线性特性），这给后续的线性控制（如 PID 调节）带来了不便 —— 非线性信号难以通过简单的比例积分运算实现高精度闭环控制。

而 Park 变换的核心作用，就是解决这一问题：将 α、β 两相静止坐标系中的交流信号，进一步变换到随电机转子同步旋转的 d-q 坐标系中，让非线性的正弦信号转化为恒定不变的直流信号，实现 “交流转直流” 的线性化处理。

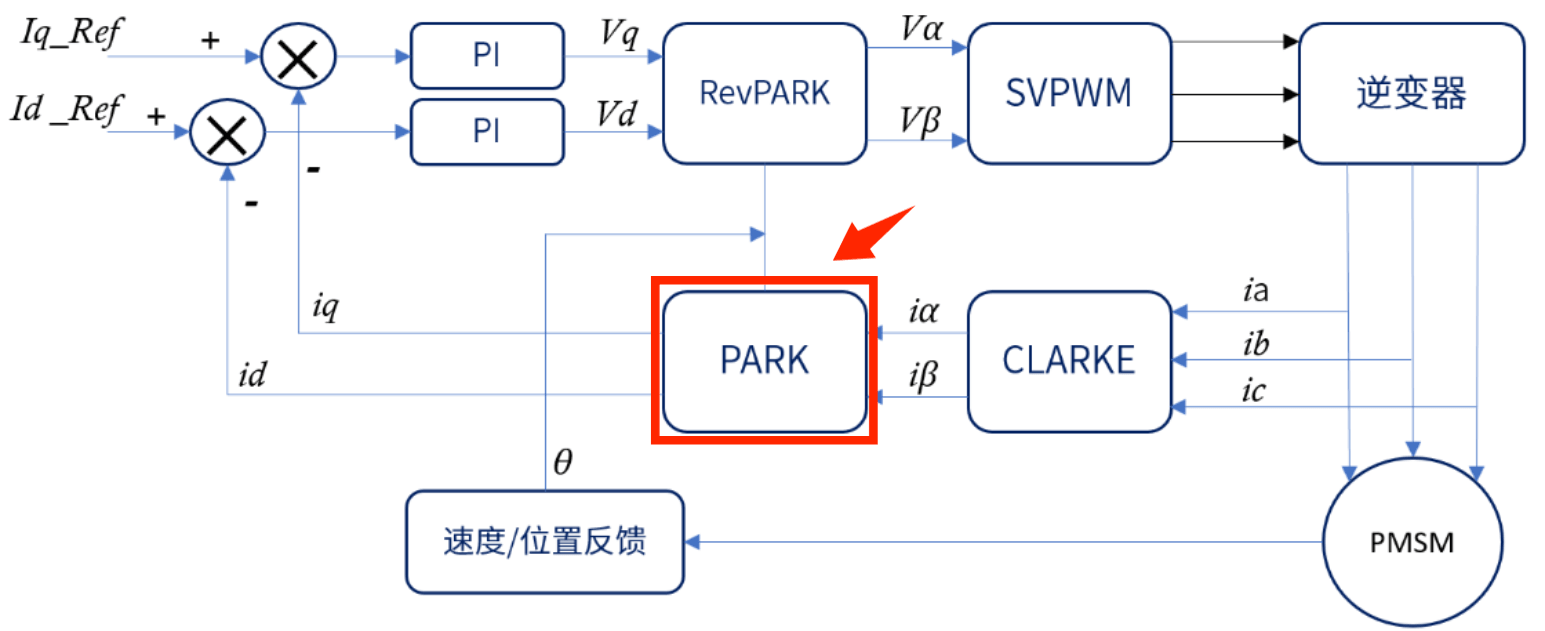

从Clarke到Park

Park 变换本质是 “坐标旋转投影”，Park变换可以将电机从两相静止坐标系变换到随转子转动的坐标系（dq轴）

• d 轴（直轴）：通常对齐转子永磁体的磁链方向（相当于 “磁场的北极方向”）；
• q 轴（交轴）：垂直于 d 轴，是产生电磁转矩的核心轴（相当于 “推动转子转动的力的方向”）；
• 优势：在该坐标系下，原本交变的 α、β 电流会转化为恒定的 Id（d 轴电流）和 Iq（q 轴电流），后续控制可直接通过线性的 PI 调节器实现高精度控制。

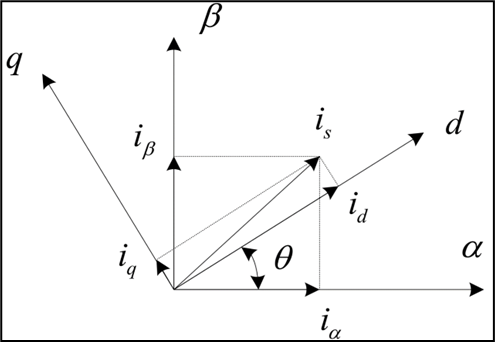

dp轴的示意图

d - q 坐标系

二、推导 PARK 变换

• 输入信号：Clarke 变换输出的 α、β 两相电流（或电压）；
• 已知参数：转子实时旋转角度 θ（可通过霍尔传感器、编码器等硬件检测获取）；
• 变换目标：将 α、β 静止坐标系信号，投影到随转子旋转的 d-q 坐标系，得到恒定直流信号 Id、Iq。

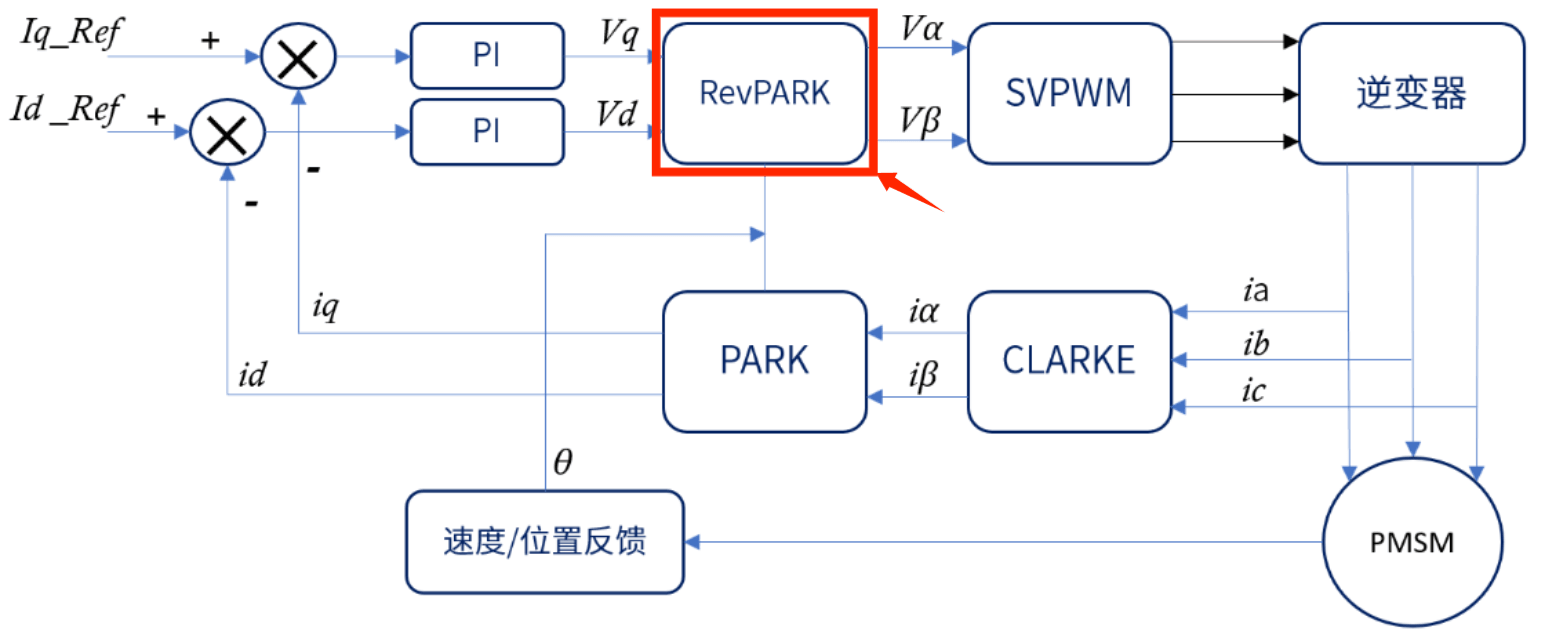

三、反Park变换简介

Park 变换将信号从 “静止域” 转入 “旋转域” 以实现线性控制，而 SVPWM 调制算法的输入要求是 α、β 两相静止坐标系的信号（需基于静止域合成电压空间矢量）。因此，反 Park 变换需将经过 PI 调节后的 d-q 坐标系直流信号（Vd、Vq），重新转换回 α、β 两相静止坐标系的交流信号，为后续 SVPWM 调制提供符合要求的输入。

SVPWM算法的实现需要用到静止的坐标系α,β

α,β坐标系

四、推导反 PARK 变换

• 输入信号：PI 调节器输出的 d-q 坐标系直流电压 Vd、Vq；
• 关键参数：与 Park 变换一致的转子实时角度 θ（保证变换的对称性）；
• 变换目标：将 d-q 旋转坐标系的直流信号，反向投影到 α、β 静止坐标系，得到交流信号 Vα、Vβ，适配 SVPWM 算法需求。

五、思考

这些变换是否改变了信号类型，一会用电压表示一会用电流表示？
Clarke/Park/ 反 Park 本质是 “坐标投影工具”，不区分信号类型 —— 电流、电压都是 “矢量信号”，只要遵循同一套变换规则，就能实现坐标转换，之所以交替出现，是 FOC 闭环控制的流程需求。

电流信号是 “反馈值”：用来判断 “电机当前状态”，所以先通过 Clarke/Park 变换，把它变成容易控制的直流信号；

电压信号是 “控制指令”：用来修正 “电机状态偏差”，所以通过反 Park 变换，把修正后的指令转成 SVPWM 能识别的格式。
