FOC硬件资料与基本框架

目录

一、硬件资料

1.1 核心设计调整

1.2 关键设计注意事项（避坑指南）

二、FOC框架

2.1 什么是foc

2.2 FOC框图​编辑

一、硬件资料

主要参考惠驱动原理图资料设计开发

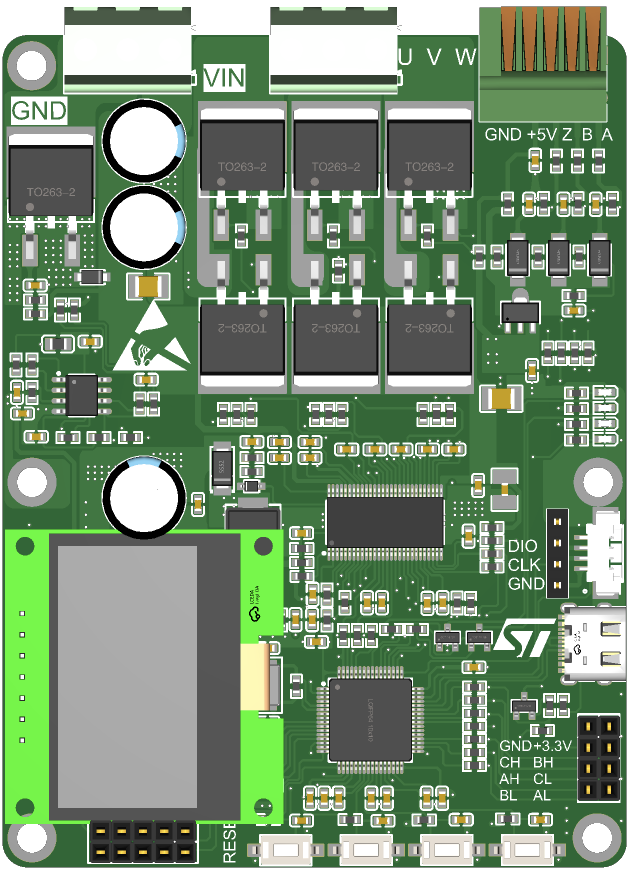

由于慧驱动开发板FOC 驱动板因尺寸超 10x10cm，超出嘉立创免费打样范围，重新布局走线，设计了一款 10x7.5cm 的 4 层板，目前已完成设计进入验证阶段。以下是核心调整内容及关键设计注意事项：

1.1 核心设计调整

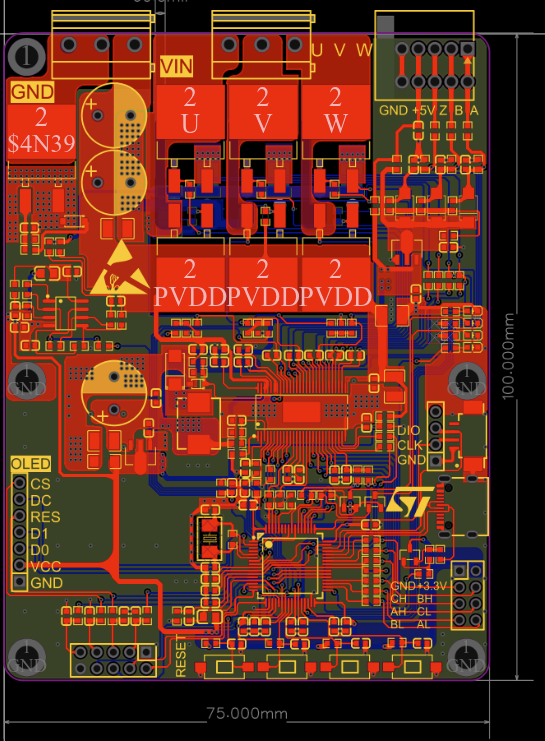

1、尺寸优化适配免费打样：将原板尺寸压缩至 10x7.5cm（符合嘉立创 4 层板免费打样规格）

2、功能与元器件调整：

• 阉割左上角非核心测点，简化板卡布局，聚焦核心控制功能；
• 1.3 寸 OLED 屏改为插件式设计，降低贴片难度，同时提升安装稳定性；
• 上位机通信接口由原接口替换为更通用的 Type-C 接口，兼容性更强、插拔更便捷；
• 对部分非关键元器件进行参数微调，适配新布局的空间与电气需求。

1.2 关键设计注意事项（避坑指南）

1、采样电阻：开尔文连接 + 等长布线是关键
电流采样精度直接影响 FOC 算法性能，需重点关注：

• 必须采用开尔文连接法（参考：https://blog.csdn.net/weixin_50120208/article/details/156368349），通过四线分离设计，彻底消除导线电阻、接触电阻及铜箔压降带来的误差（尤其 mΩ 级采样电阻，铜箔压降可能导致 10% 以上误差）；
• 采样信号线需严格等长布线，确保差分信号同步性，本版因布局紧凑未做好等长，后续迭代需重点优化。

2、MOS 管散热与布线

• 功率 MOS 管区域需做开窗处理，焊接时额外加锡，增强过流能力与散热效果，避免大电流工况下过热；
• MOS 管下方禁止走任何信号线、禁止铺地，防止功率回路的干扰窜入信号层，同时避免散热对信号线造成影响。

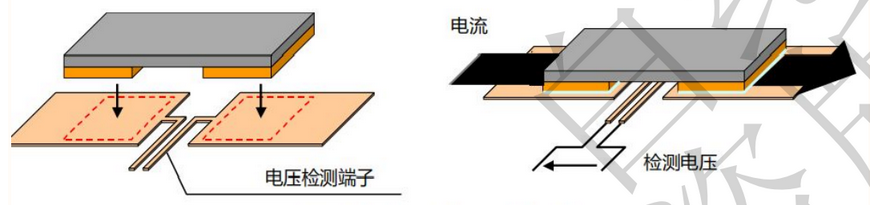

开尔文连接法

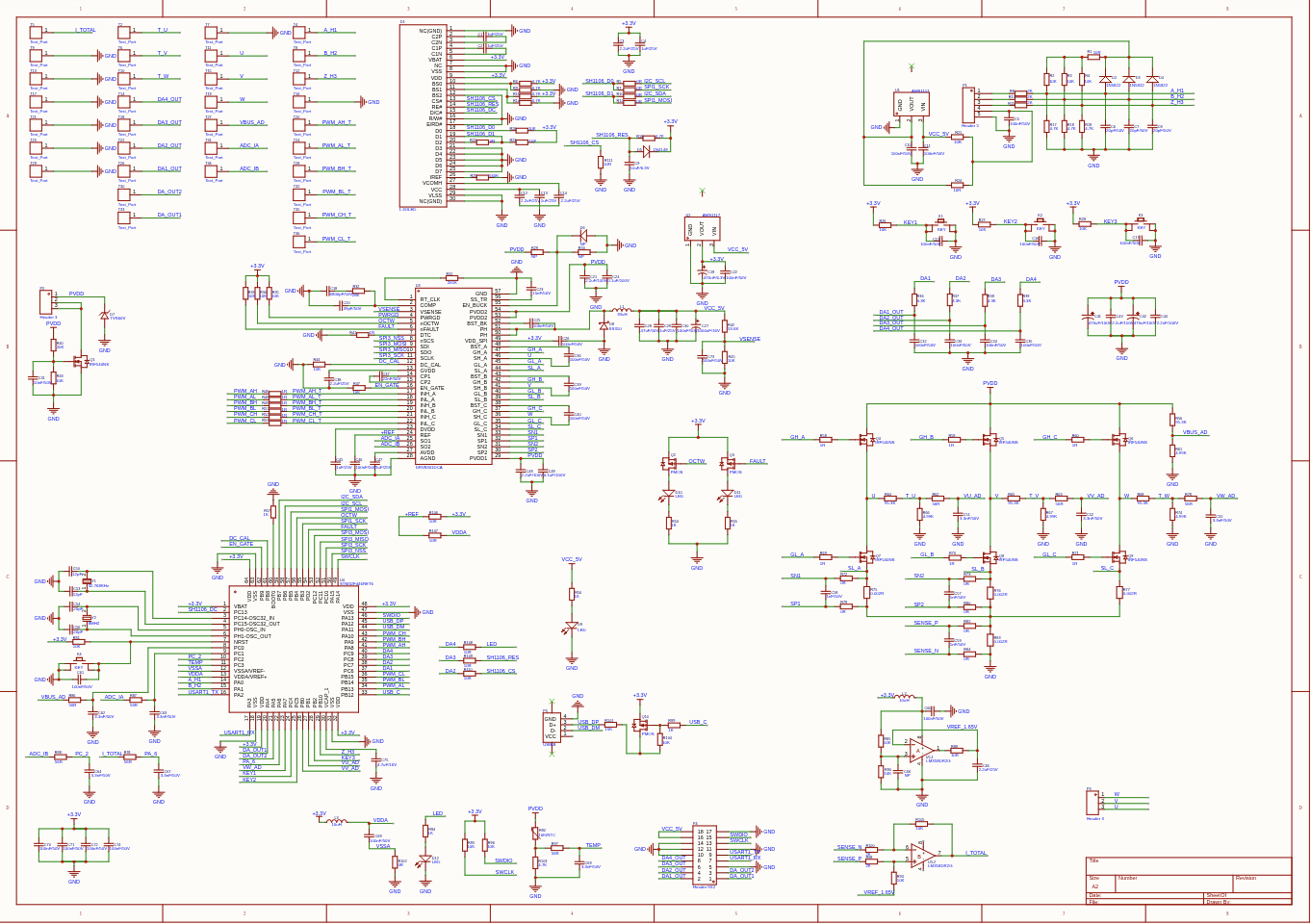

硬件参考

二、FOC框架

2.1 什么是FOC

FOC（ Field Oriented Control ）直译即磁场定向控制，又称为磁场矢量控制（VC，Vector Control）
FOC特点：通过精确地控制磁场大小与方向，使得电机的运动转矩平稳、噪声小、效率高，并且具有高速的动态响应

foc示意图

六步换相&FOC控制方式差异

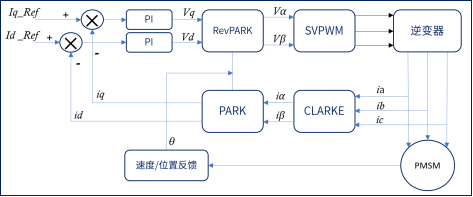

2.2 FOC框图


1. 对电机三相电流进行采样得到：ia、ib、ic
2. 将ia、ib、ic经过clarke变换得到iα、iβ
3. 将iα、iβ经过park变换得到iq、id
4. 计算iq、id和其设定值iq_Ref、id_Ref的误差
5. 将上述误差输入到两个PID（只用到PI）控制器，得到输出的控制电压Vq 、 Vd
6. 将Vq 、 Vd进行反park变换得到Vα、Vβ
7. 将Vα、Vβ合成电压空间矢量，输入SVPWM模块进行调制，输出该时刻三个半桥的开关状态

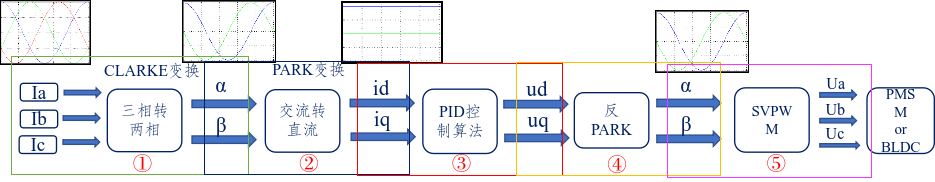

波形角度看

1. 三相定子电流Ia、Ib、Ic波形 → Clarke 变换 → α、β 两相静止坐标系正交波形
2. α、β 交流波形 → Park 变换（交转直）→ id、iq 旋转坐标系直流波形
3. PID 调节 id、iq 直流波形，输出校正后 ud、uq 指令
4. 校正后 ud、uq波形 → 反 Park 变换 → 新 α、β 交流波形
5. 新 αβ 波形 → SVPWM → 三相 PWM 脉冲波形（驱动 MOS 管）

电机学习硬件资料还在验证后续学习FOC控制文章持续更新

主要参考资料
1、慧驱动
2、正点原子电机控制
