华为无线网络射频调优及WLAN跨VLAN的三层漫游

1.业务需求

1. 企业用户通过WLAN接入网络，以满足移动办公的最基本需求。
2. 在覆盖区域内移动发生跨VLAN的漫游时，不影响用户的业务使用。

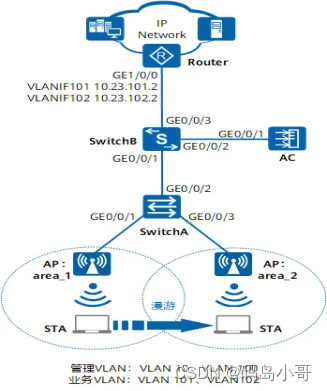

2.组网需求

1. AC组网方式：旁挂三层组网。
2. DHCP部署方式：
3. AC作为DHCP服务器为AP分配IP地址。
4. 汇聚交换机SwitchB作为DHCP服务器为STA分配IP地址。
5. 业务数据转发方式：直接转发。

3.数据规划

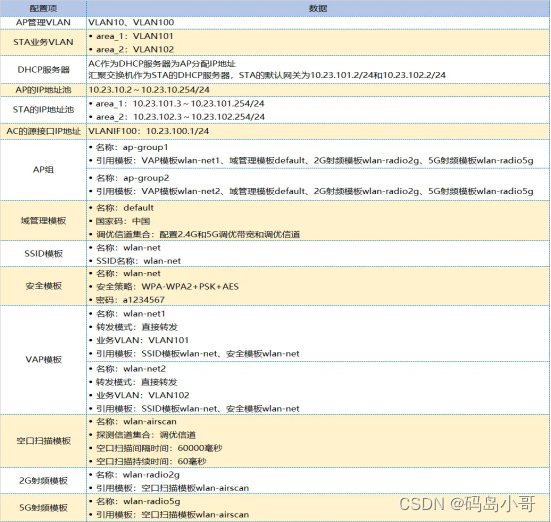

AC数据表规划如下：

4.配置思路

1）配置AP、AC和周边网络设备之间实现网络互通。

2）配置AP上线。

1. 创建AP组，用于将需要进行相同配置的AP都加入到AP组，实现统一配置。
2. 配置AC的系统参数，包括国家码、AC与AP之间通信的源接口。
3. 配置AP上线的认证方式并离线导入AP，实现AP正常上线。

3）配置WLAN业务参数，实现STA访问WLAN网络功能。

说明：

当用户新开局时，对于AP的射频信道的设置，用户可根据网络规划手动指定，也可使用射频调优功能自动选择最佳信道。

本例中采用射频调优功能自动选择最佳信道。

5.操作步骤

5.1配置周边设备

# 配置接入交换机SwitchA：

1. GE0/0/1接口加入VLAN10和VLAN101
2. GE0/0/2接口加入VLAN10、VLAN101和VLAN102
3. GE0/0/3接口加入VLAN10和VLAN102
4. GE0/0/1和GE0/0/3接口的缺省VLAN为VLAN10。

# 配置汇聚交换机SwitchB：

1. 接口GE0/0/1加入VLAN10、VLAN101和VLAN102
2. 接口GE0/0/2加入VLAN100
3. 接口GE0/0/3加入VLAN101和VLAN102，
4. 创建接口VLANIF100，地址为10.23.100.2/24。

# 配置Router的接口：

1. 接口GE1/0/0加入VLAN101和VLAN102
2. 创建接口VLANIF101并配置IP地址为10.23.101.2/24
3. 创建接口VLANIF102并配置IP地址为10.23.102.2/24。

5.2配置AC与其它网络设备互通

# 配置AC的接口GE0/0/1加入VLAN100，并创建接口VLANIF100。

# 配置AC到AP的路由，下一跳为SwitchB的VLANIF100。

5.3配置DHCP服务为AP和STA分配IP地址

# 在SwitchB上配置DHCP中继，代理AC分配IP地址

# 在SwitchB上创建VLANIF101和VLANIF102接口为STA提供地址，并指定默认网关

说明：

DNS服务器地址请根据实际需要配置。常用配置方法如下：

1. 接口地址池场景，需要在VLANIF接口视图下执行命令dhcp server dns-list ip-address &<1-8>。
2. 全局地址池场景，需要在IP地址池视图下执行命令dns-list ip-address &<1-8>。

# 在AC上创建全局地址池为AP提供地址

5.4AC上配置AP上线

# 创建AP组

用于将相同配置的AP都加入同一AP组中。

# 创建域管理模板

在域管理模板下配置AC的国家码并在AP组下引用域管理模板。wlan

# 配置AC的源接口

# 注册AP

在AC上离线导入AP，并将area_1和area_2分别加入AP组ap-group1和ap-group2中。

假设AP的MAC地址为60de-4476-e360，并且根据AP的部署位置为AP配置名称，便于从名称上就能够了解AP的部署位置。例如MAC地址为60de-4476-e360的AP部署在1号区域，命名此AP为area_1。

注：

AP上电后，当执行命令display ap all查看到AP的State字段为nor时，表示AP正常上线。

5.5配置WLAN业务参数

# 创建名为wlan-net的安全模板，并配置安全策略。

# 创建名为wlan-net的SSID模板，并配置SSID名称为wlan-net。

# 创建名为wlan-net1和wlan-net2的VAP模板，配置业务数据转发模式、业务VLAN，并且引用安全模板和SSID模板。

# 配置AP组引用VAP模板，area_1上射频0和射频1都使用VAP模板wlan-net1的配置，area_2上射频0和射频1都使用VAP模板wlan-net2的配置。

5.6开启射频调优功能自动选择AP最佳信道和功率

# 使能射频的信道和功率自动调优功能。

# 在域管理模板下配置调优信道集合

# 创建空口扫描模板wlan-airscan，并配置调优信道集合、扫描间隔时间和扫描持续时间。

# 创建2G射频模板wlan-radio2g，并在该模板下引用空口扫描模板wlan-airscan

# 创建5G射频模板wlan-radio5g，并在该模板下引用空口扫描模板wlan-airscan

# 在名为ap-group1和ap-group2的AP组下引用5G射频模板wlan-radio5g和2G射频模板wlan-radio2g

# 配置射频调优模式为手动调优，并手动触发射频调优

# 待执行手动调优一小时后，调优结束。将射频调优模式改为定时调优，并将调优时间定为用户业务空闲时段（如当地时间凌晨00:00-06:00时段）。

5.7验证配置结果

WLAN业务配置会自动下发给AP，配置完成后，通过执行命令display vap ssid wlan-net查看如下信息，当Status项显示为ON时，表示AP对应的射频上的VAP已创建成功。

[AC-wlan-view] display vap ssid wlan-net
Info: This operation may take a few seconds, please wait.
WID : WLAN ID
--------------------------------------------------------------------------------
AP ID AP name RfID WID     BSSID          Status  Auth type     STA   SSID
--------------------------------------------------------------------------------
0     area_1  0    1       60DE-4476-E360 ON      WPA/WPA2-PSK  0     wlan-net
0     area_1  1    1       60DE-4476-E370 ON      WPA/WPA2-PSK  0     wlan-net
1     area_2  0    1       60DE-4474-9640 ON      WPA/WPA2-PSK  0     wlan-net
1     area_2  1    1       60DE-4474-9650 ON      WPA/WPA2-PSK  0     wlan-net
-------------------------------------------------------------------------------
Total: 4

STA搜索到名为wlan-net的无线网络，输入密码a1234567并正常关联后，在AC上执行display station ssid wlan-net命令，可以查看到用户已经接入到无线网络wlan-net中。

[AC-wlan-view] display station ssid wlan-net
Rf/WLAN: Radio ID/WLAN ID
Rx/Tx: link receive rate/link transmit rate(Mbps)
---------------------------------------------------------------------------------
STA MAC         AP ID Ap name   Rf/WLAN  Band  Type  Rx/Tx      RSSI  VLAN  IP address
---------------------------------------------------------------------------------
e019-1dc7-1e08  0     area_1    1/1      5G    11n   46/59      -68   101   10.23.101.254
---------------------------------------------------------------------------------
Total: 1 2.4G: 0 5G: 1

当STA从AP1的覆盖范围移动到AP2的覆盖范围时，在AC上执行命令display station ssid wlan-net，查看STA的接入信息，可以看到STA关联到了AP2。

[AC-wlan-view] display station ssid wlan-net
Rf/WLAN: Radio ID/WLAN ID
Rx/Tx: link receive rate/link transmit rate(Mbps)
----------------------------------------------------------------------------------------
STA MAC          AP ID Ap name  Rf/WLAN  Band  Type  Rx/Tx      RSSI  VLAN  IP address
----------------------------------------------------------------------------------------
e019-1dc7-1e08   1     area_2   1/1      5G    11n   46/59      -58   101   10.23.101.254
----------------------------------------------------------------------------------------
Total: 1 2.4G: 0 5G: 1

在AC上执行命令display station roam-track sta-mac e019-1dc7-1e08，可以查看该STA的漫游轨迹。

[AC-wlan-view] display station roam-track sta-mac e019-1dc7-1e08
Access SSID:wlan-net
Rx/Tx:link receive rate/link transmit rate(Mbps)
c:PMK Cache Roam r:802.11r Roam s:Same Frequency Network
------------------------------------------------------------------------------
L2/L3           AC IP                  AP name              Radio ID
BSSID           TIME                   In/Out RSSI          Out Rx/Tx
------------------------------------------------------------------------------
--              10.23.100.1            area_1               1
60DE-4476-E370  2016/01/12 16:52:58    -51/-48              46/13
L3              10.23.100.1            area_2               1
60DE-4474-9650  2016/01/12 16:55:45    -58/-                -/-
------------------------------------------------------------------------------
Number: 1
